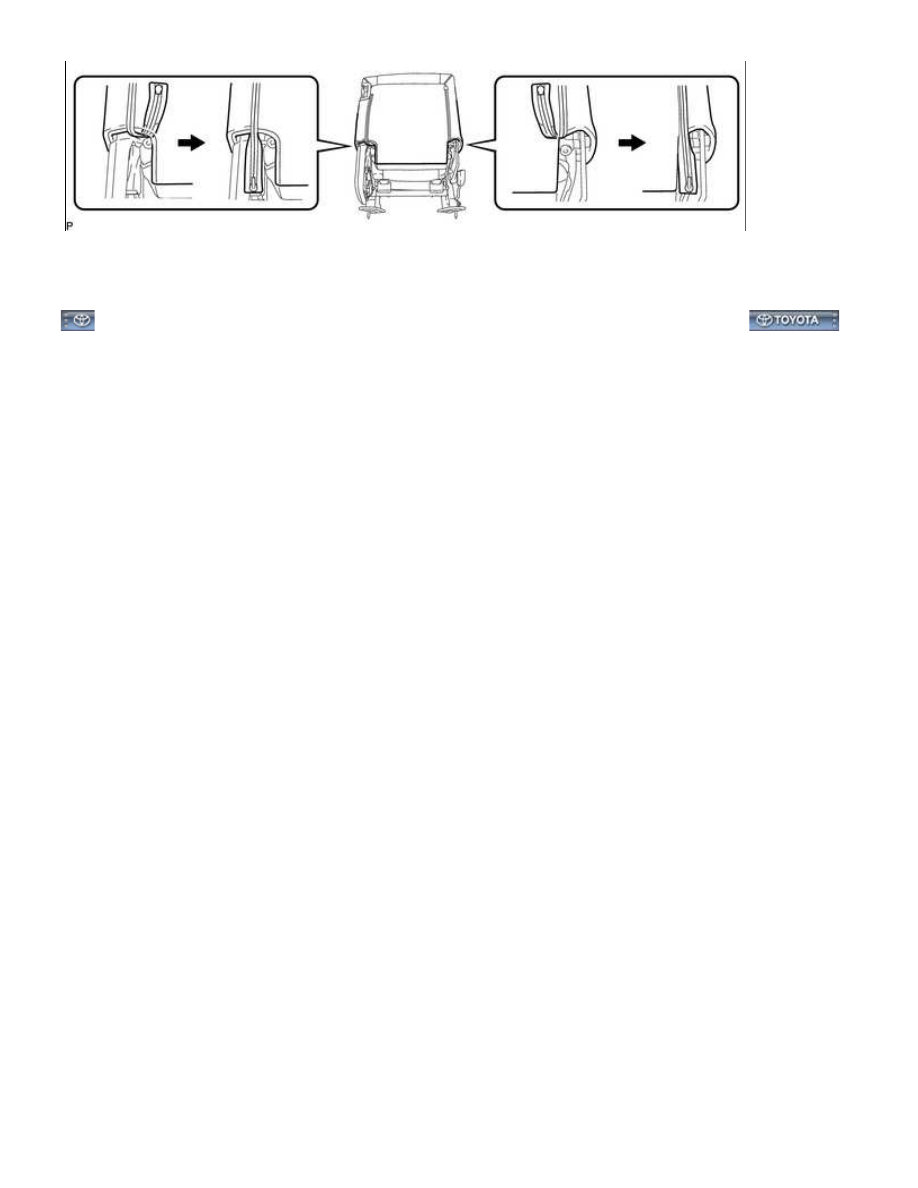

15. INSTALL REAR SEAT HEADREST ASSEMBLY

(a) Push the 2 lock release buttons to release the lock, and then install the rear seat headrest assembly.

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333600FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Install rear outer seat leg bracket sub-assembly RH with the 2 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Install rear inner seat leg bracket sub-assembly RH with the 2 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

3. INSTALL REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY LH

(a) Install rear outer seat leg bracket sub-assembly LH with the 2 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

4. INSTALL REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY LH

(a) Install rear inner seat leg bracket sub-assembly LH with the 3 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

5. INSTALL REAR FLOOR BOARD RH

(a) Install the rear floor board RH.

6. INSTALL NO. 2 REAR FLOOR BOARD SPACER

(a) Install the No. 2 rear floor board spacer.

7. INSTALL REAR FLOOR BOARD SPACER

(a) Install the rear floor board spacer.

8. INSTALL FRONT FLOOR CARPET ASSEMBLY

(a) Return the front floor carpet assembly to its original position.

(b) Attach the 6 clamps.

(c) Install the tool bag.

9. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

10. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

11. INSTALL REAR DOOR WEATHERSTRIP LH

12. INSTALL REAR DOOR WEATHERSTRIP RH

13. INSTALL REAR DOOR SCUFF PLATE LH

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): INSTALLAT...

14. INSTALL REAR DOOR SCUFF PLATE RH

15. INSTALL NO. 1 BOX SPEAKER ASSEMBLY (w/ Woofer)

16. CONNECT REAR SEAT OUTER BELT ASSEMBLY LH

42 N·m {428 kgf·cm, 31ft·lbf}

(b) Check that the rear seat outer belt assembly LH is not twisted.

17. CONNECT REAR SEAT OUTER BELT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

18. INSTALL REAR NO. 1 SEAT OUTER LAP BELT ANCHOR COVER

HINT:

Use the same procedure to install the rear No. 1 seat outer lap belt anchor cover on the other side.

(a) Attach the 2 claws and install the rear No. 1 seat outer lap belt anchor cover.

19. INSTALL REAR SEAT ASSEMBLY LH

(a) Install the rear seat assembly LH with the 4 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

Be careful not to damage the vehicle body.

(b) Pull the No. 1 reclining adjuster release handle LH and fold down

the seat cushion.

20. INSTALL REAR SEAT INNER BELT ASSEMBLY

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): INSTALLAT...

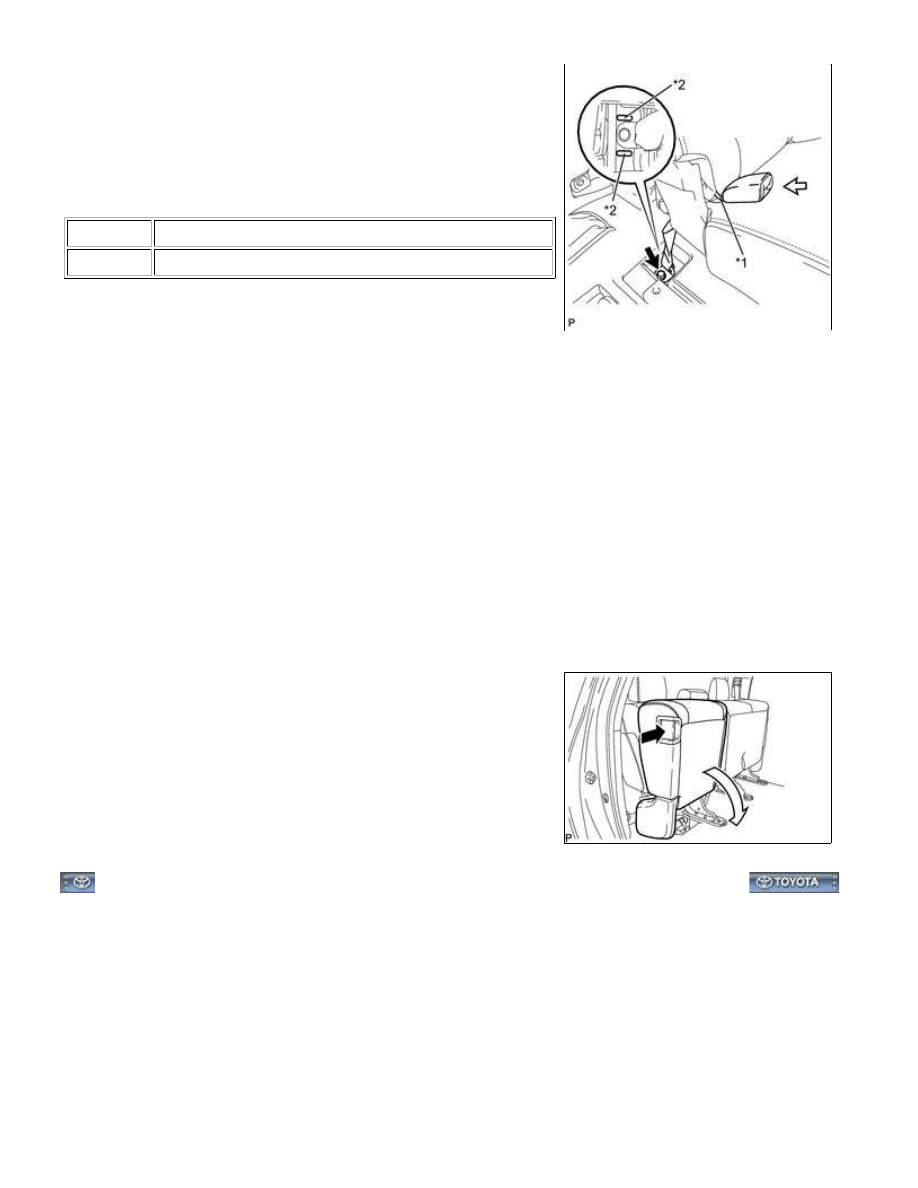

(a) Pass the rear seat inner belt assembly through the rubber band

Text in Illustration

*1

Rubber Band

*2

Protruding Part

(b) Install the rear seat inner belt assembly with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

(a) Install the rear seat assembly RH with the 4 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

Be careful not to damage the vehicle body.

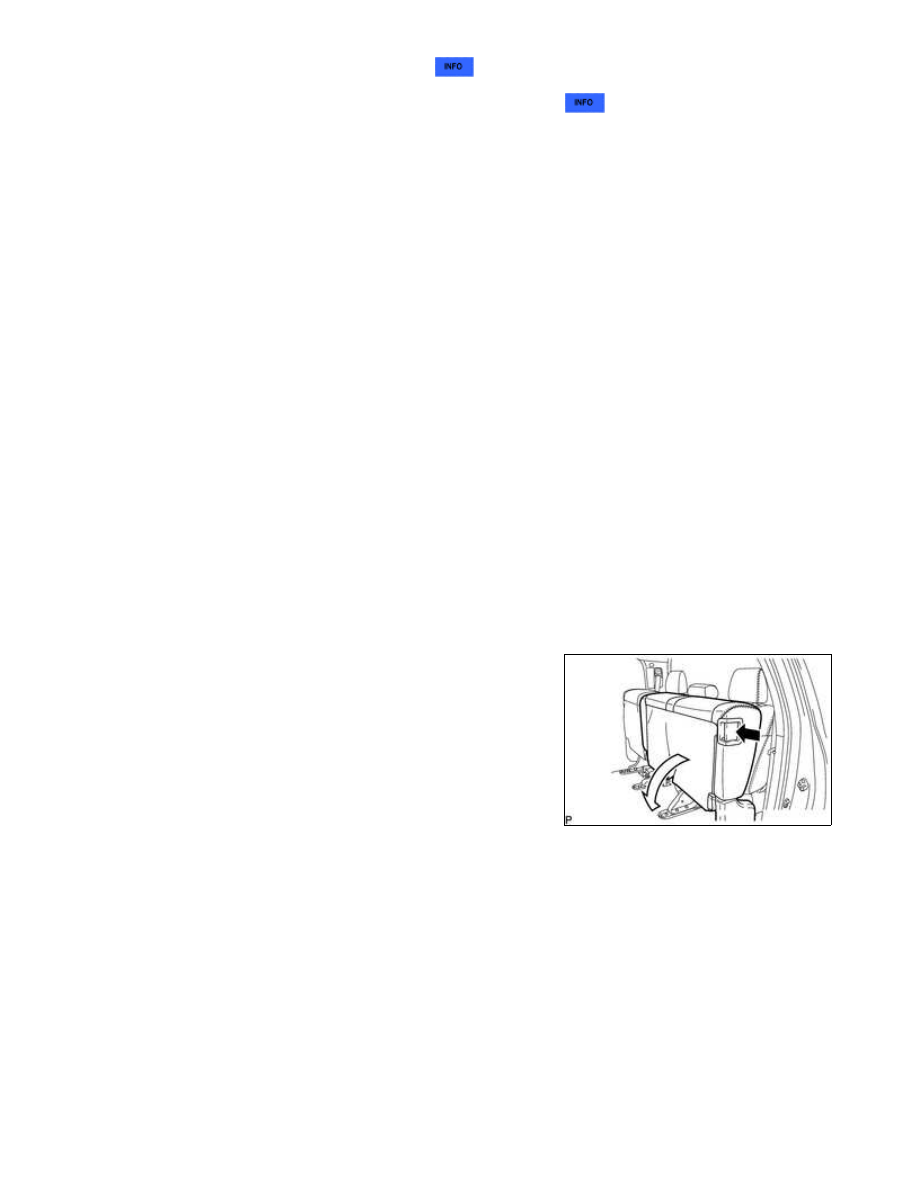

(b) Pull the No. 1 reclining adjuster release handle RH and fold down

the seat cushion.
