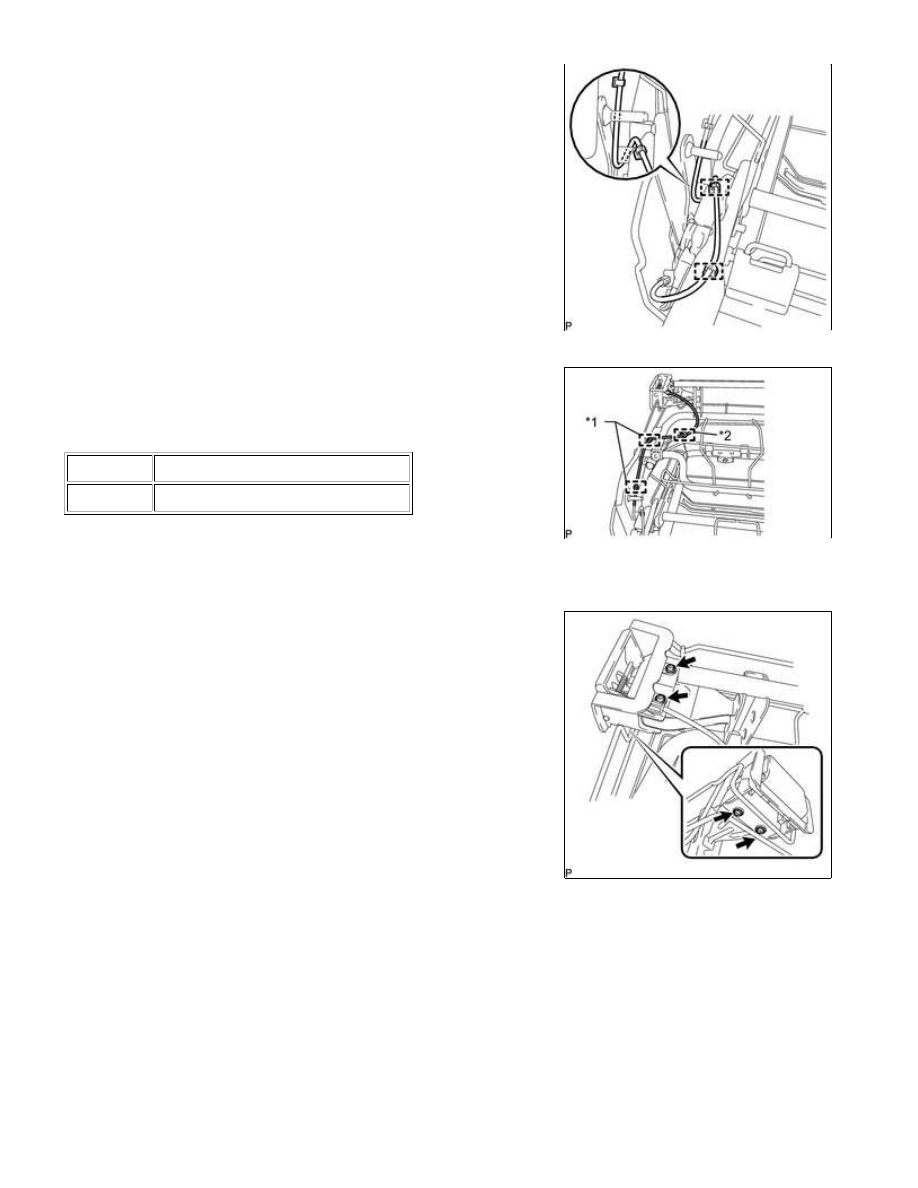

(c) Detach the 2 cable clamps.

(d) Detach the 2 cable clamps.

Text in Illustration

*1

Clamp

*2

Cable Tie

(e) Cut off the cable tie.

(f) Remove the 4 screws and No. 1 reclining adjuster release handle

RH.

13. REMOVE REAR SEAT CUSHION FRAME SUB-ASSEMBLY RH

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): DISASSEMB...

HINT:

Do not lock the rear seat cushion frame sub-assembly RH.

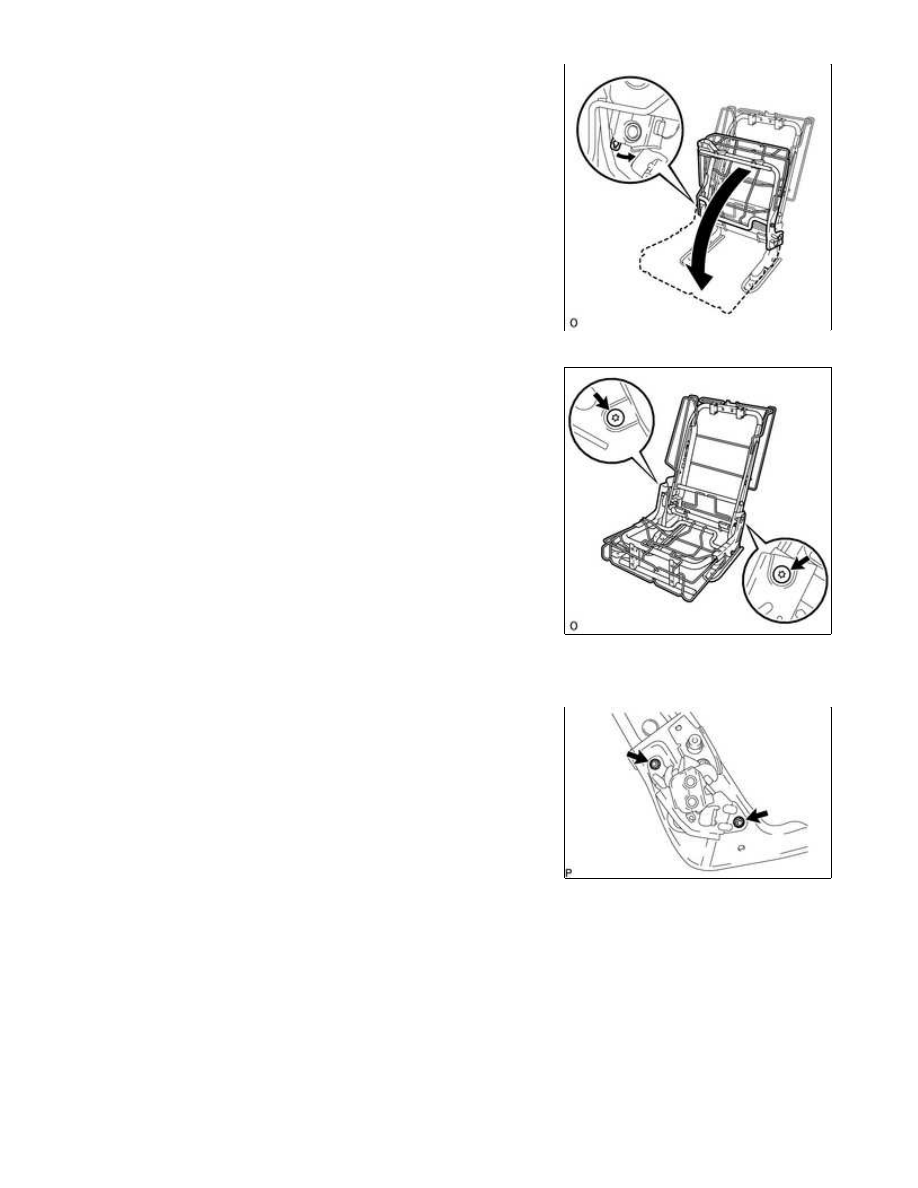

(b) Using a T40 "TORX" socket wrench, remove the 2 bolts and rear

seat cushion frame sub-assembly RH.

14. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY

(a) Remove the 2 nuts and rear seat turn lock sub-assembly.

15. REMOVE REAR SEATBACK FRAME SUB-ASSEMBLY RH

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): DISASSEMB...

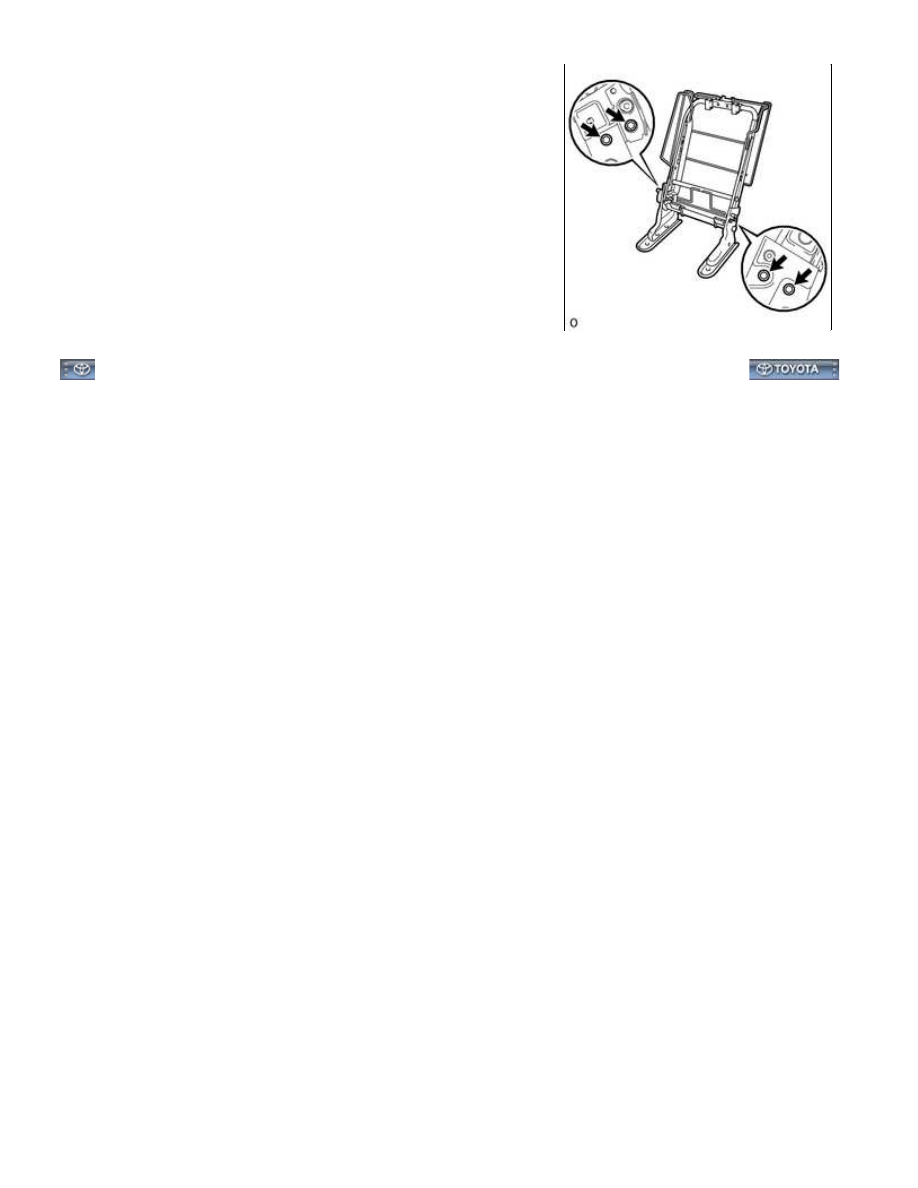

(a) Remove the 4 bolts and rear seatback frame sub-assembly RH.

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): DISASSEMB...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333A00HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. INSTALL REAR SEATBACK FRAME SUB-ASSEMBLY RH

(a) Install the rear seatback frame sub-assembly RH with the 4 bolts.

Torque:

45 N·m {459 kgf·cm, 33ft·lbf}

2. INSTALL REAR SEAT TURN LOCK SUB-ASSEMBLY

(a) Install the rear seat turn lock sub-assembly with the 2 nuts.

Torque:

28 N·m {280 kgf·cm, 20ft·lbf}

3. INSTALL REAR SEAT CUSHION FRAME SUB-ASSEMBLY RH

(a) Using a T40 "TORX" socket wrench, install the rear seat cushion frame sub-assembly RH with the 2 bolts.

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

4. INSTALL NO. 1 RECLINING ADJUSTER RELEASE HANDLE RH

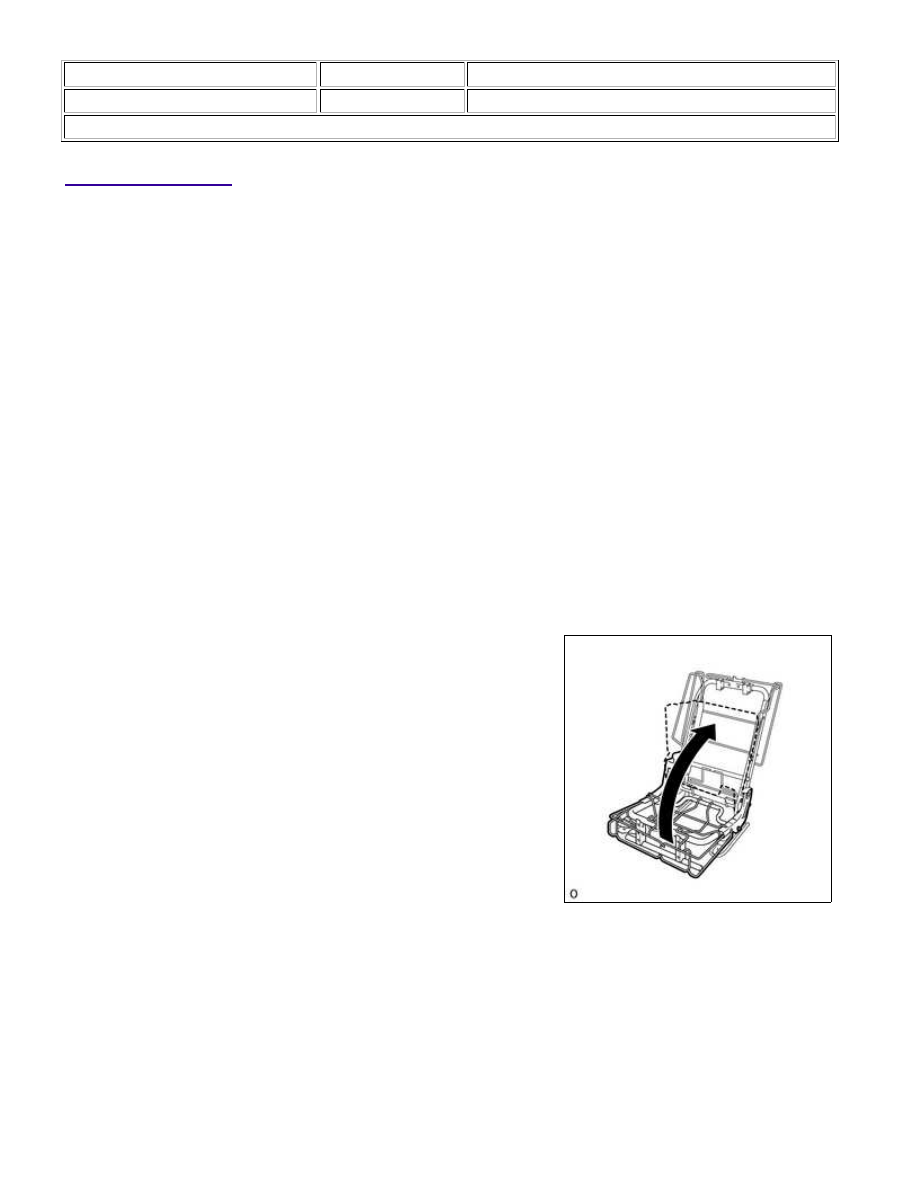

(a) Fold up the rear seat cushion frame sub-assembly RH.

HINT:

Make sure that the rear seat cushion frame sub-assembly RH is

locked.

(b) Install the No. 1 reclining adjuster release handle RH with the 4 screws.

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBL...
