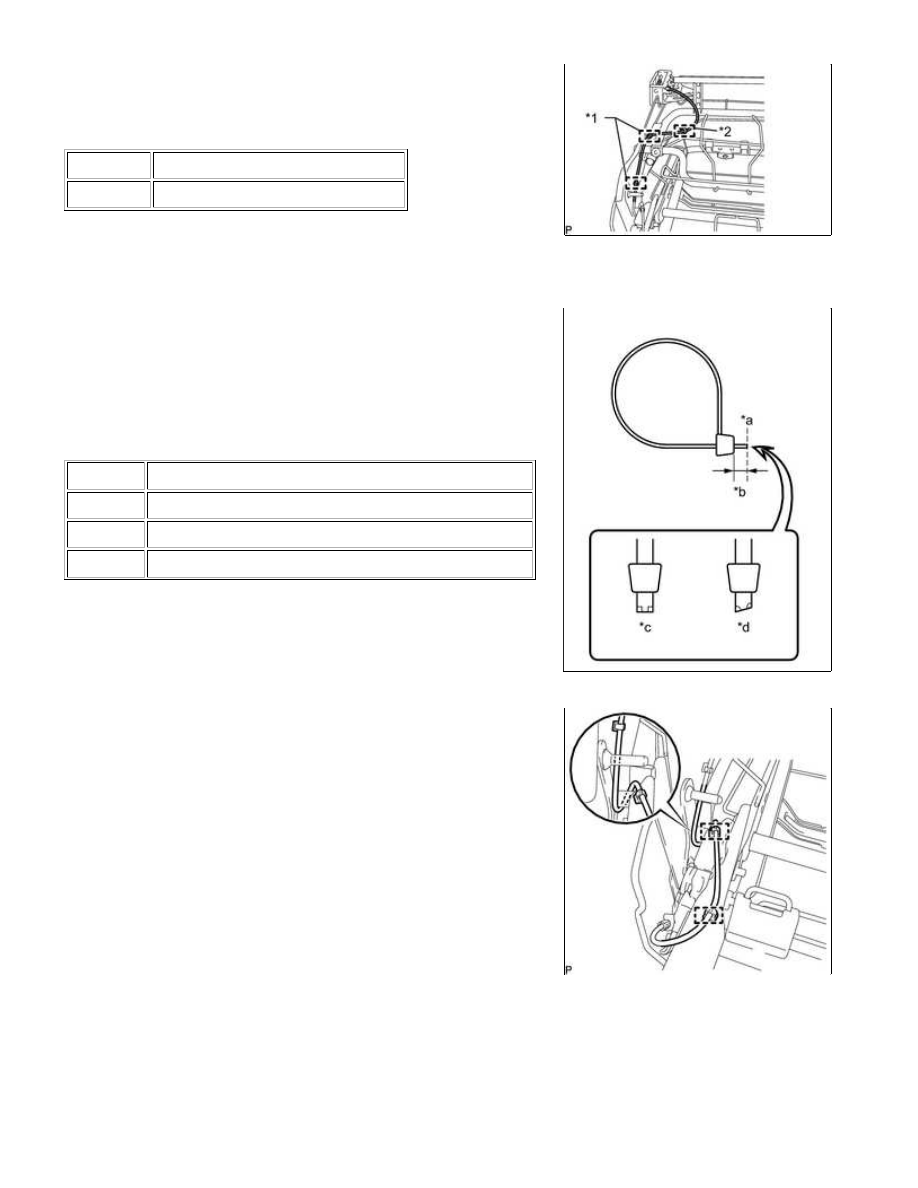

(c) Attach the 2 cable clamps.

Text in Illustration

*1

Clamp

*2

Cable Tie

(d) Install a new cable tie.

*a

Cut Here

*b

5 mm (0.20 in.)

*c

Correct

*d

Incorrect

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBL...

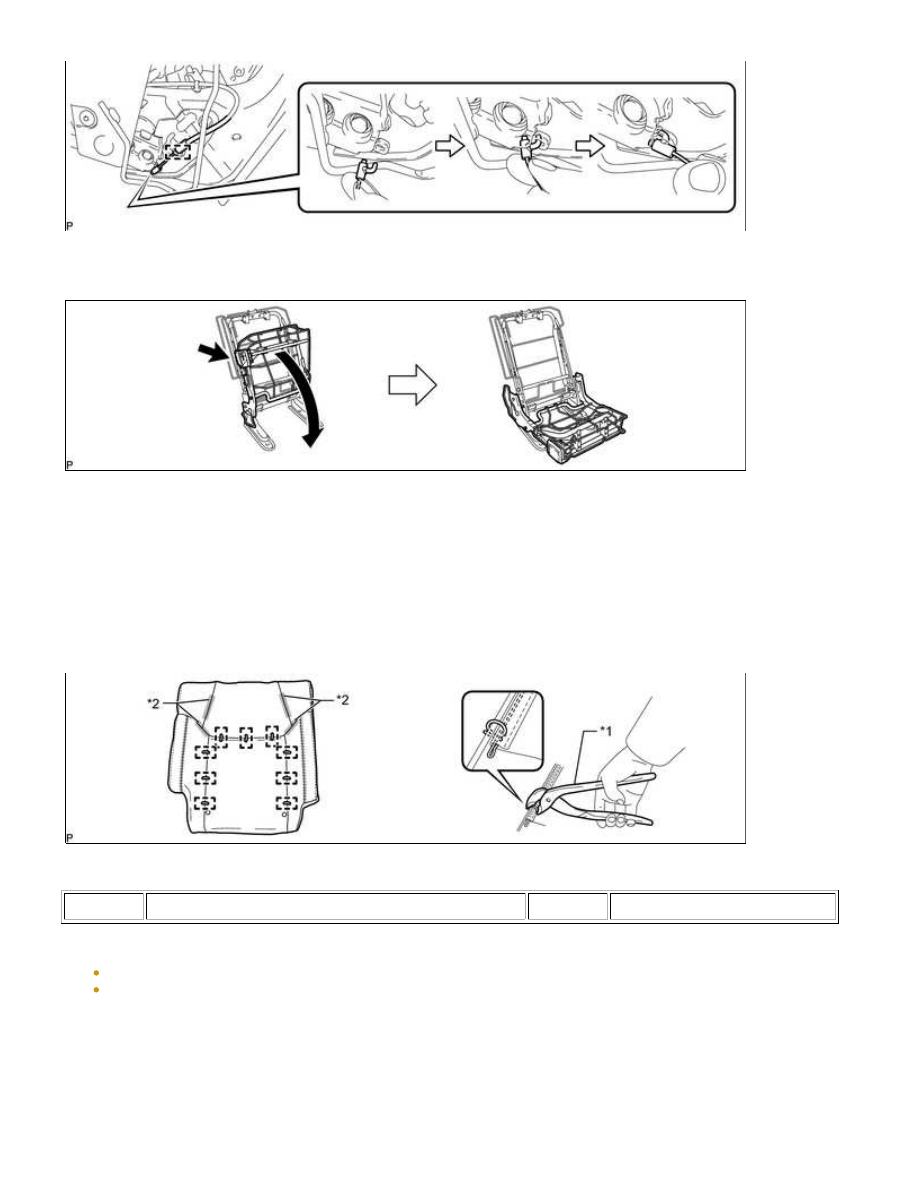

(h) Pull the No. 1 reclining adjuster release handle LH and fold down the rear seat cushion frame sub-assembly

RH.

HINT:

Make sure that the rear seat cushion frame sub-assembly RH is securely locked in the upright and retracted

positions.

5. INSTALL SEPARATE TYPE REAR SEATBACK COVER

(a) Set the separate type rear seatback cover in place.

(b) Using hog ring pliers, install the separate type rear seatback cover to the separate type rear seatback pad

with 9 new hog rings as shown in the illustration.

Text in Illustration

*1

Hog Ring Pliers

*2

Fastener

NOTICE:

Be careful not to damage the separate type rear seatback cover.
Be sure to securely install the hog rings as shown in the illustration while preventing wrinkles from forming
on the separate type rear seatback cover.

(c) Attach the 4 fasteners.

6. INSTALL SEPARATE TYPE REAR SEATBACK COVER WITH PAD

(a) Attach the 8 hooks to install the separate type rear seatback cover with pad.

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBL...

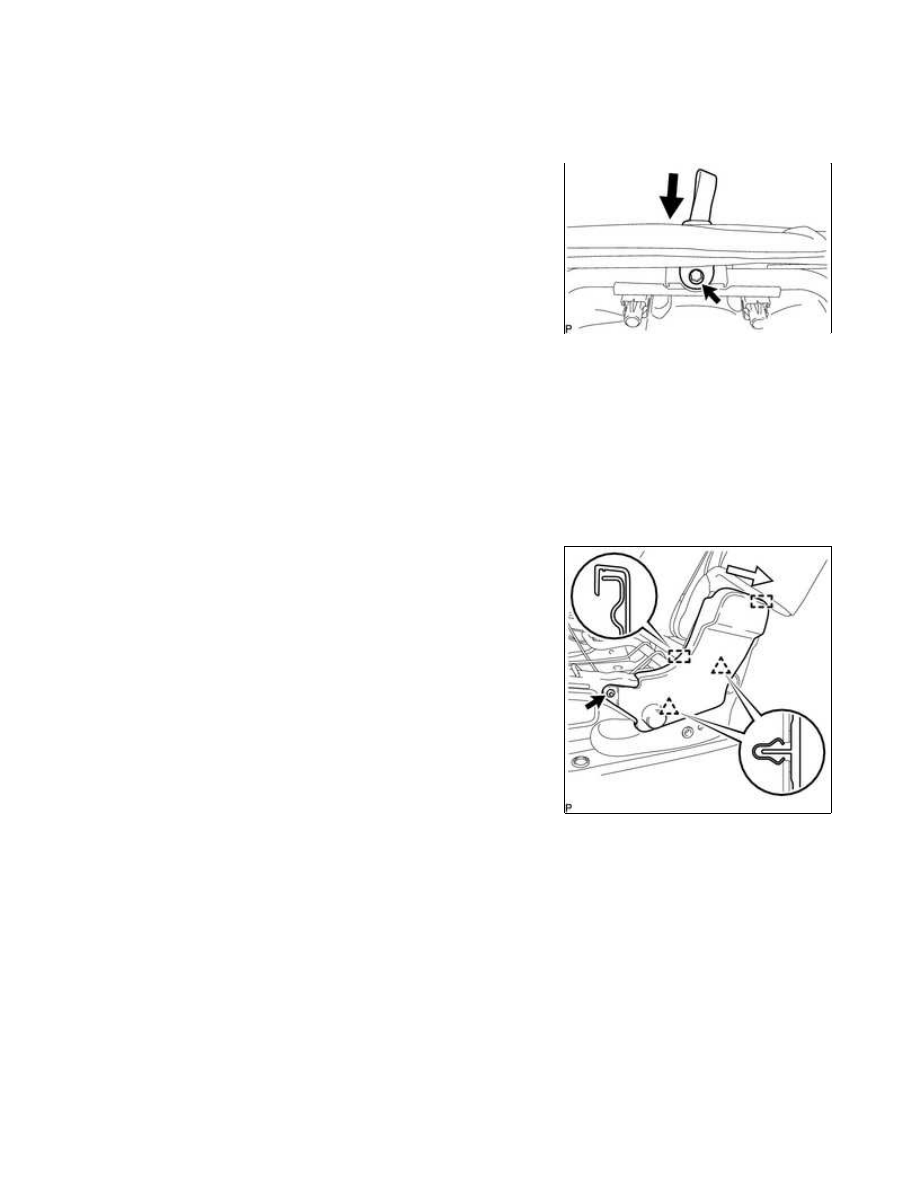

7. INSTALL REAR SEAT HEADREST SUPPORT

(a) Attach the 4 claws to install the 2 rear seat headrest supports.

8. INSTALL TETHER ANCHOR BRACKET SUB-ASSEMBLY

(a) Install the tether anchor bracket sub-assembly with the bolt.

Torque:

33 N·m {337 kgf·cm, 24ft·lbf}

9. INSTALL REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

(a) Attach the guide.

(b) Tighten the bolt to install the rear No. 1 seat inner belt assembly RH.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

10. INSTALL REAR SEAT INNER RECLINING COVER RH

(a) Attach the 2 guides in the direction indicated by the arrow shown

in the illustration.

(b) Attach the 2 clips.

(c) Using a T25 "TORX" socket wrench, install the rear seat inner reclining cover RH with the screw.

11. INSTALL REAR SEAT RECLINING COVER RH

(a) Attach the guide and claw.

(b) Using a T25 "TORX" socket wrench, install the rear seat reclining cover RH with the 2 screws.

12. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER

(a) Set the separate type rear seat cushion cover in place.

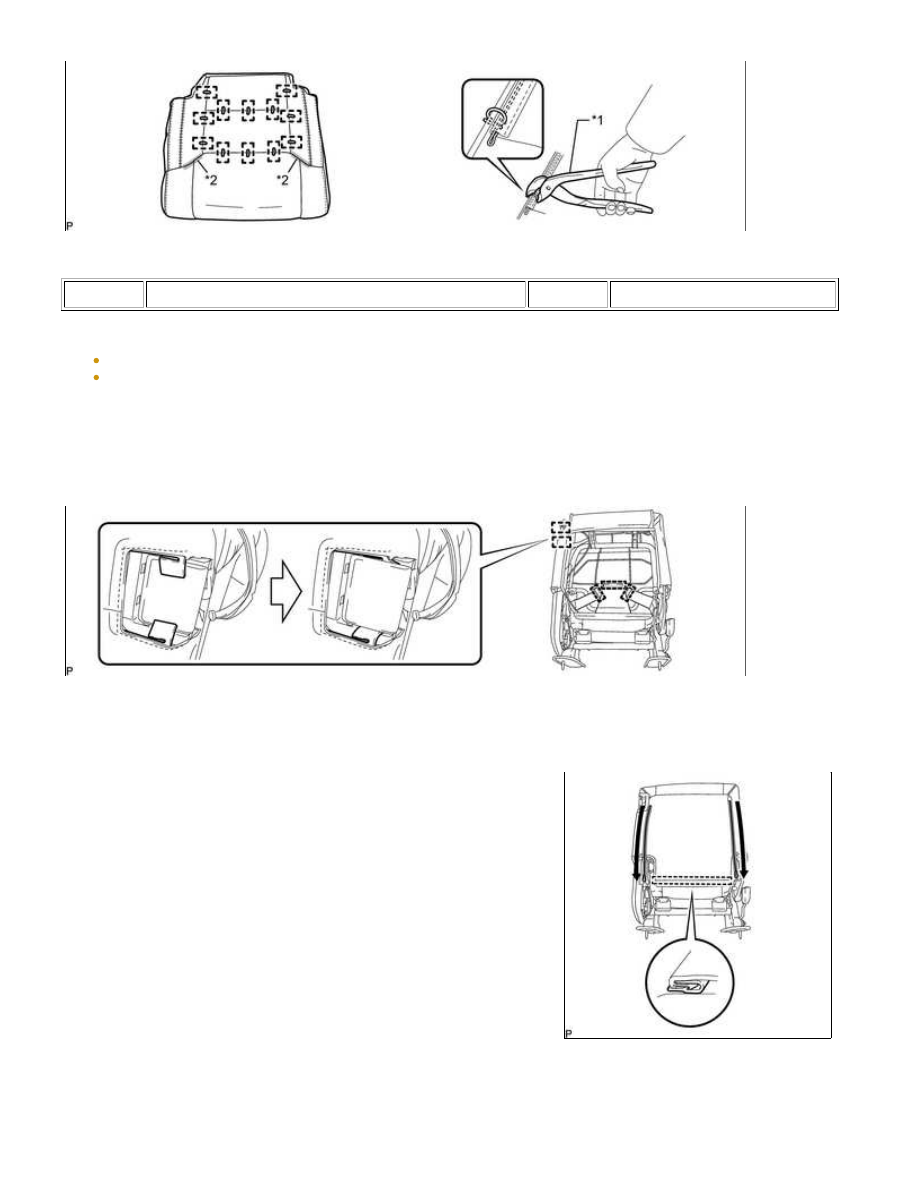

(b) Using hog ring pliers, install the separate type rear seat cushion cover to the separate type rear seat

cushion pad with 12 new hog rings as shown in the illustration.

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REASSEMBL...

Text in Illustration

*1

Hog Ring Pliers

*2

Fastener

NOTICE:

Be careful not to damage the separate type rear seat cushion cover.
Be sure to securely install the hog rings as shown in the illustration while preventing wrinkles from forming
on the separate type rear seat cushion cover.

(c) Attach the 2 fasteners.

13. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER WITH PAD

(a) Attach the 5 hooks to install the separate type rear seat cushion cover with pad.

14. INSTALL REAR SEATBACK LOCK CONTROL BEZEL

(a) Attach the 4 claws to install the rear seatback lock control bezel.

(b) Close the 2 fasteners and attach the hook to close the separate

type rear seat cushion cover.

(c) Fold in the 2 fasteners.
