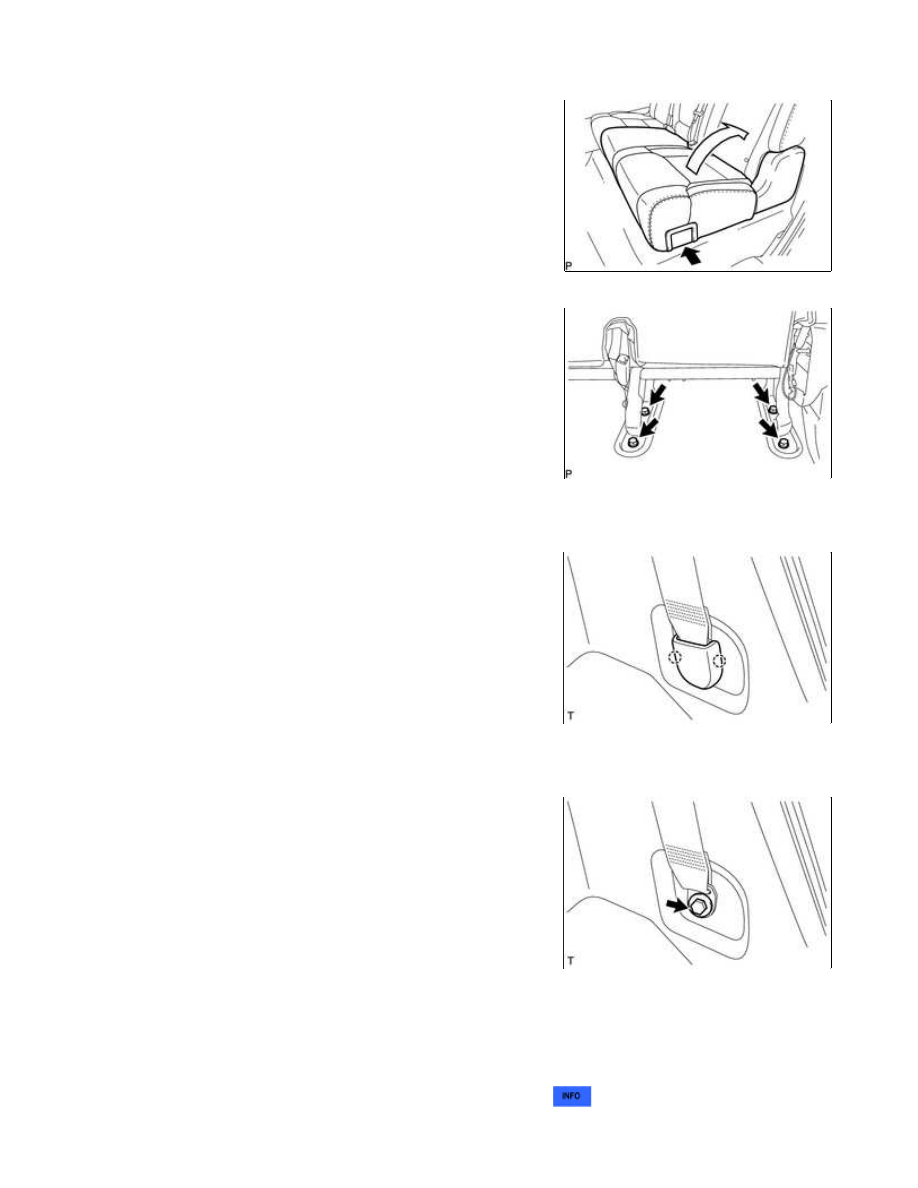

3. REMOVE REAR SEAT ASSEMBLY LH

(a) Pull the No. 1 reclining adjuster release handle LH and fold up the

seat cushion.

(b) Remove the 4 bolts and rear seat assembly LH.

NOTICE:

Be careful not to damage the vehicle body.

4. REMOVE REAR NO. 1 SEAT OUTER LAP BELT ANCHOR COVER

(a) Detach the 2 claws and remove the rear No. 1 seat outer lap belt

anchor cover.

5. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY LH

6. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

7. REMOVE NO. 1 BOX SPEAKER ASSEMBLY (w/ Woofer)

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REMOVAL; ...

8. REMOVE REAR DOOR SCUFF PLATE LH

9. REMOVE REAR DOOR SCUFF PLATE RH

10. REMOVE REAR DOOR WEATHERSTRIP LH

(a) Partially remove the rear door weatherstrip LH so that the lower quarter trim panel assembly LH can be

removed



.

11. REMOVE REAR DOOR WEATHERSTRIP RH

(a) Partially remove the rear door weatherstrip RH so that the lower quarter trim panel assembly RH can be

removed



.

12. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

13. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

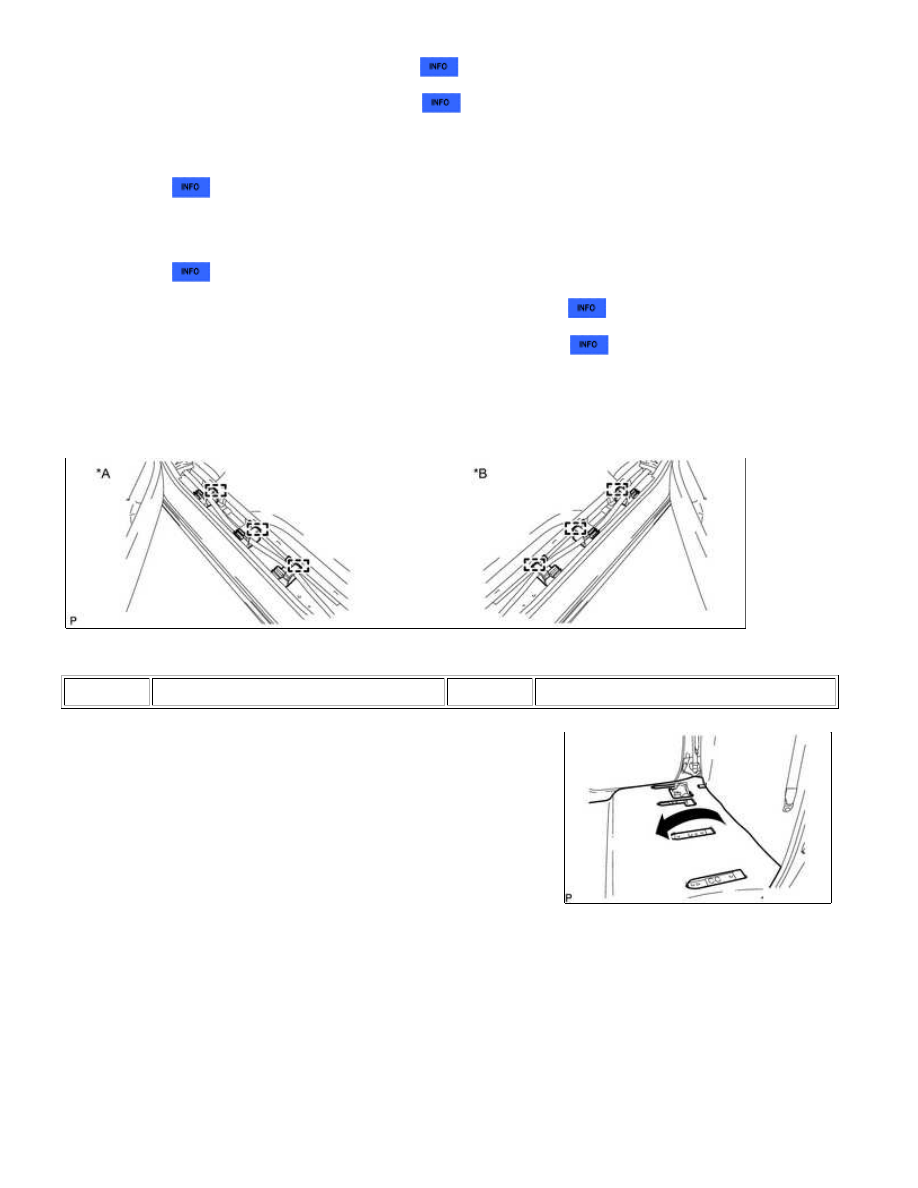

14. REMOVE FRONT FLOOR CARPET ASSEMBLY

(a) Remove the tool bag.

(b) Detach the 6 clamps.

Text in Illustration

*A

for LH Side

*B

for RH Side

(c) Fold down the front floor carpet assembly.

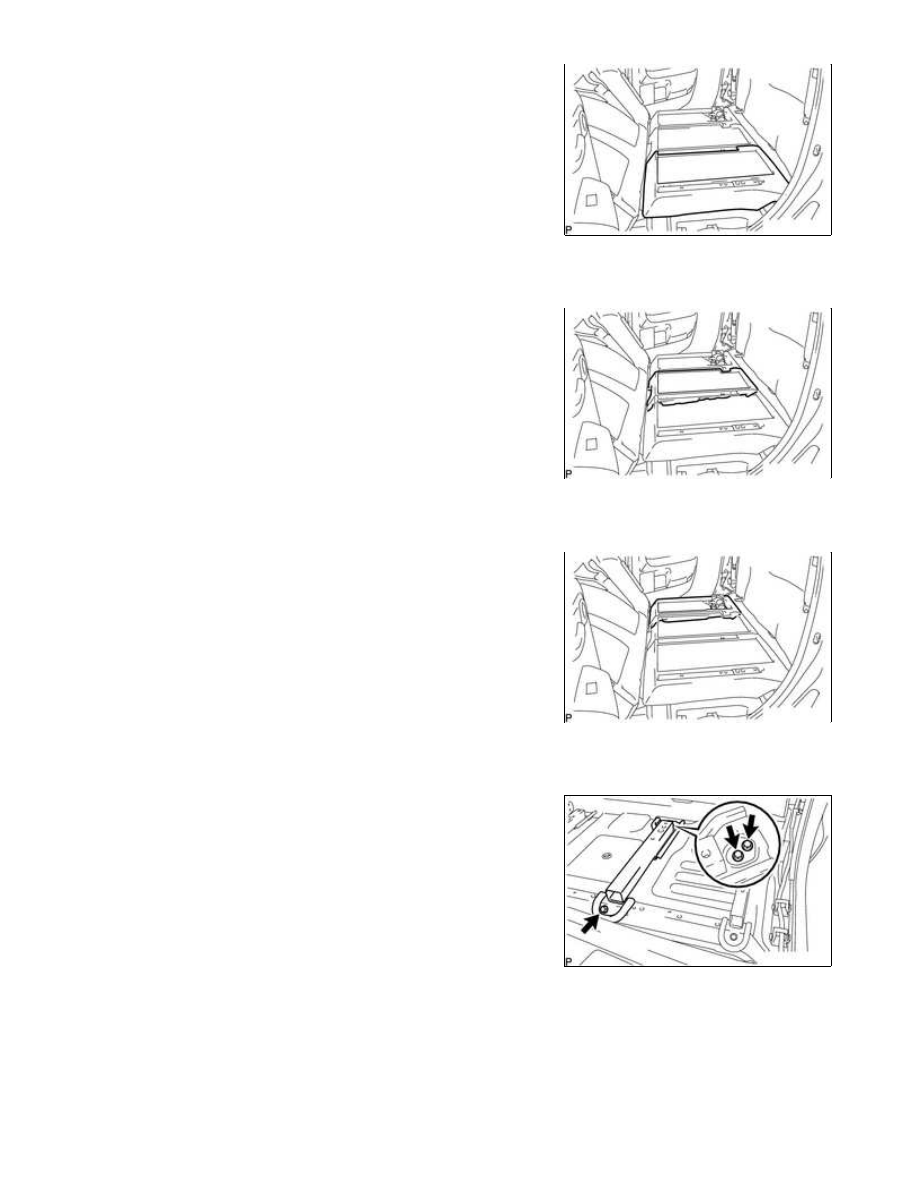

15. REMOVE REAR FLOOR BOARD SPACER

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REMOVAL; ...

(a) Remove the rear floor board spacer.

16. REMOVE NO. 2 REAR FLOOR BOARD SPACER

(a) Remove the No. 2 rear floor board spacer.

17. REMOVE REAR FLOOR BOARD RH

(a) Remove the rear floor board RH.

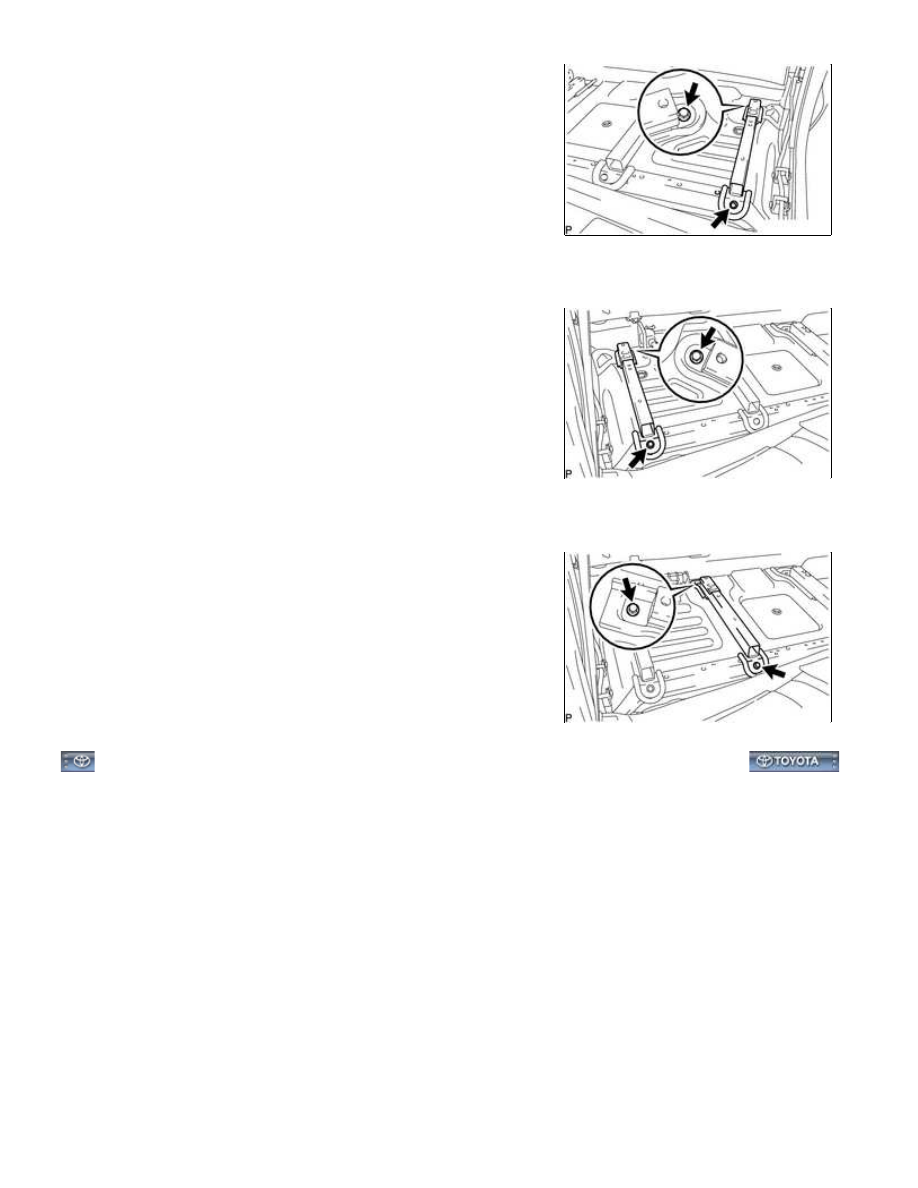

18. REMOVE REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY LH

(a) Remove the 3 bolts and rear inner seat leg bracket sub-assembly

LH.

19. REMOVE REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY LH

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REMOVAL; ...

(a) Remove the 2 bolts and rear outer seat leg bracket

sub-assembly LH.

20. REMOVE REAR OUTER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Remove the 2 bolts and rear inner seat leg bracket sub-assembly

RH.

21. REMOVE REAR INNER SEAT LEG BRACKET SUB-ASSEMBLY RH

(a) Remove the 2 bolts and rear inner seat leg bracket sub-assembly

RH.
