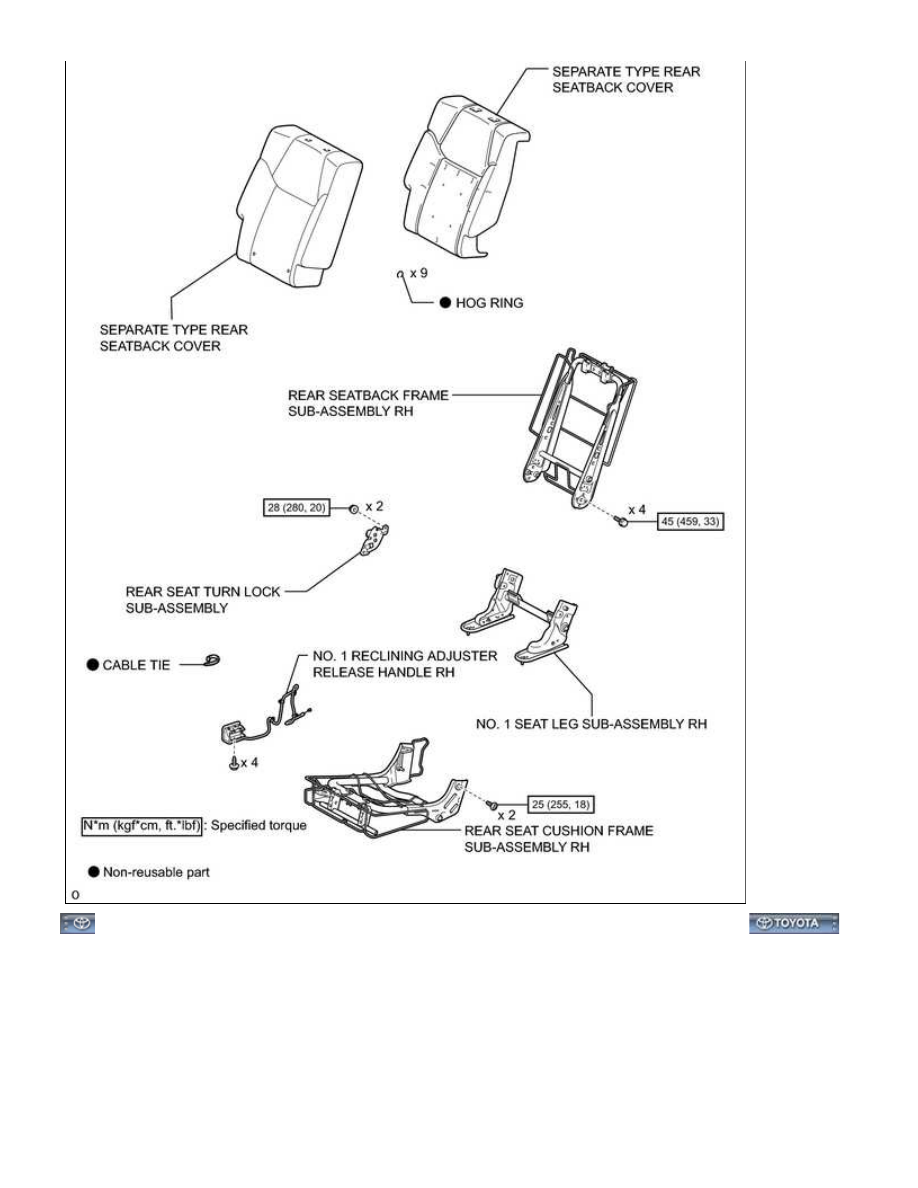

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): COMPONE...

ILLUSTRATION

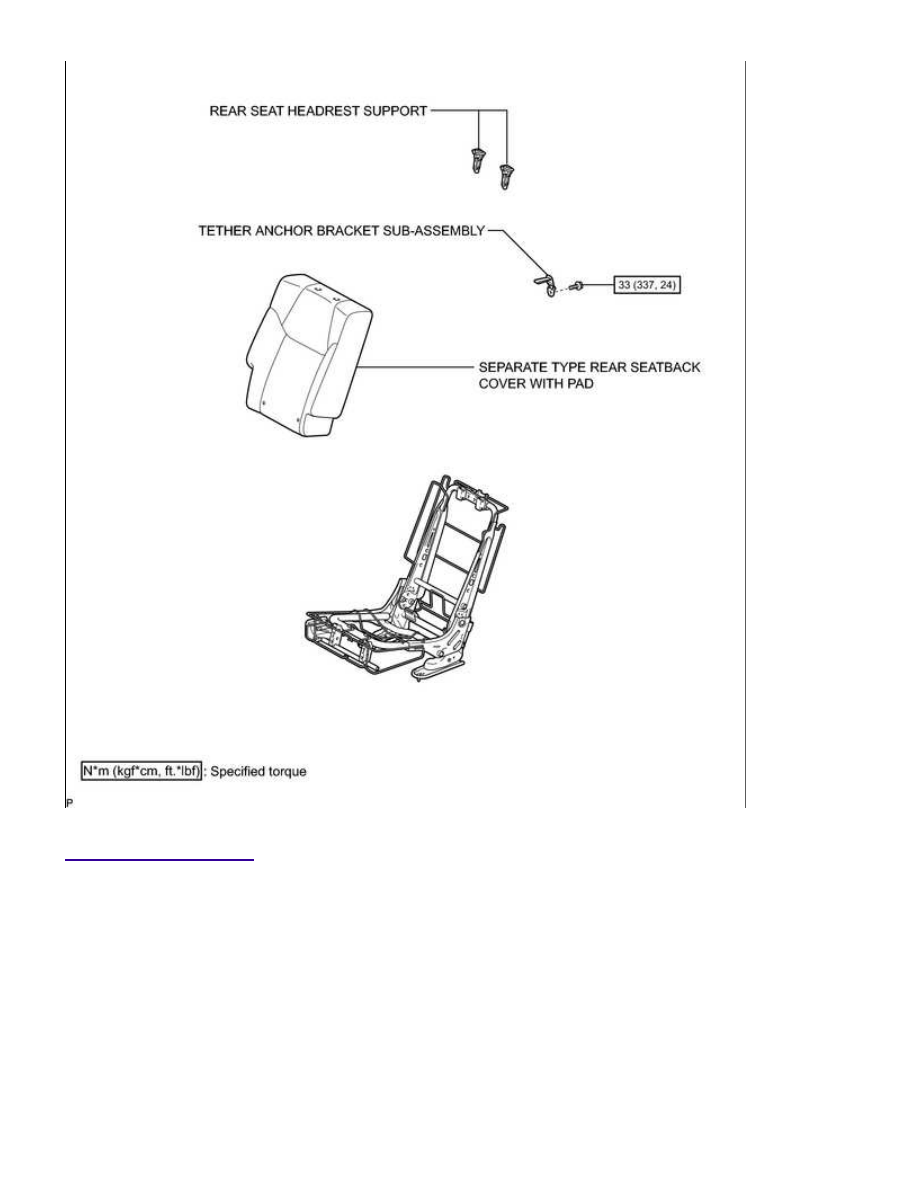

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): COMPONE...

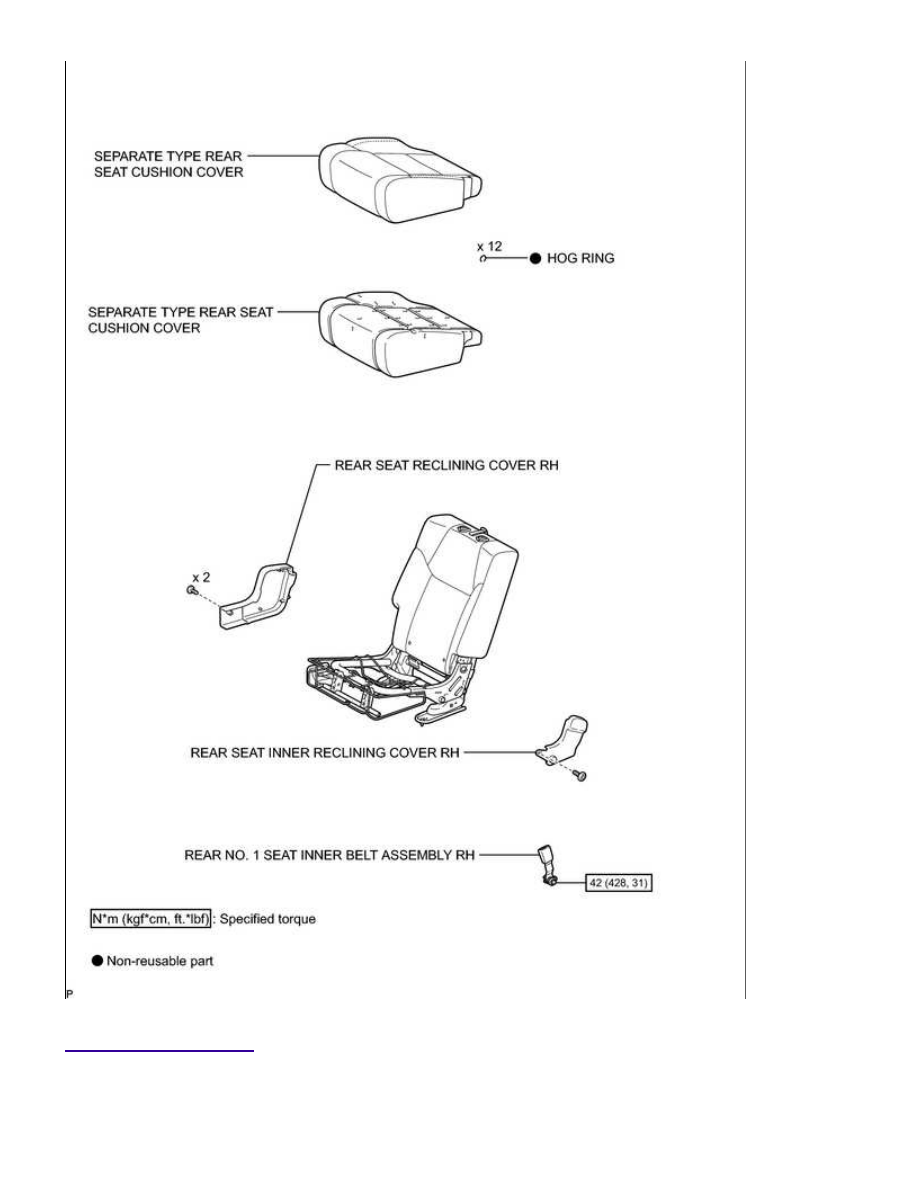

SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): COMPONE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333800FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax RH Side): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

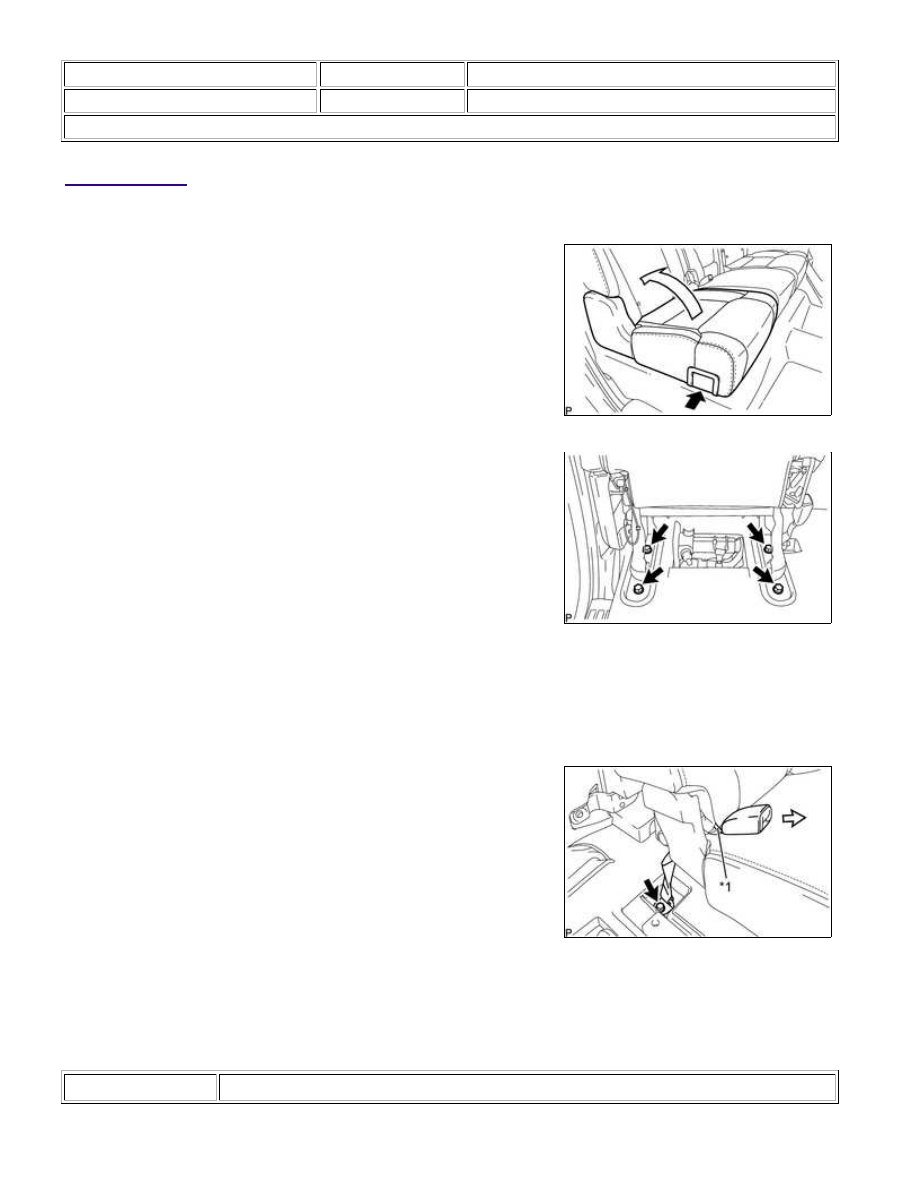

1. REMOVE REAR SEAT ASSEMBLY RH

(a) Pull the No. 1 reclining adjuster release handle RH and fold up

the seat cushion.

(b) Remove the 4 bolts and rear seat assembly RH.

NOTICE:

Be careful not to damage the vehicle body.

2. REMOVE REAR SEAT INNER BELT ASSEMBLY

HINT:

Perform the following procedure when removing and installing the rear inner seat leg bracket sub-assembly

or rear outer seat leg bracket sub-assembly.

(a) Remove the bolt.

assembly.

Text in Illustration

*1

Rubber Band
