5. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Seat Under

Tray)

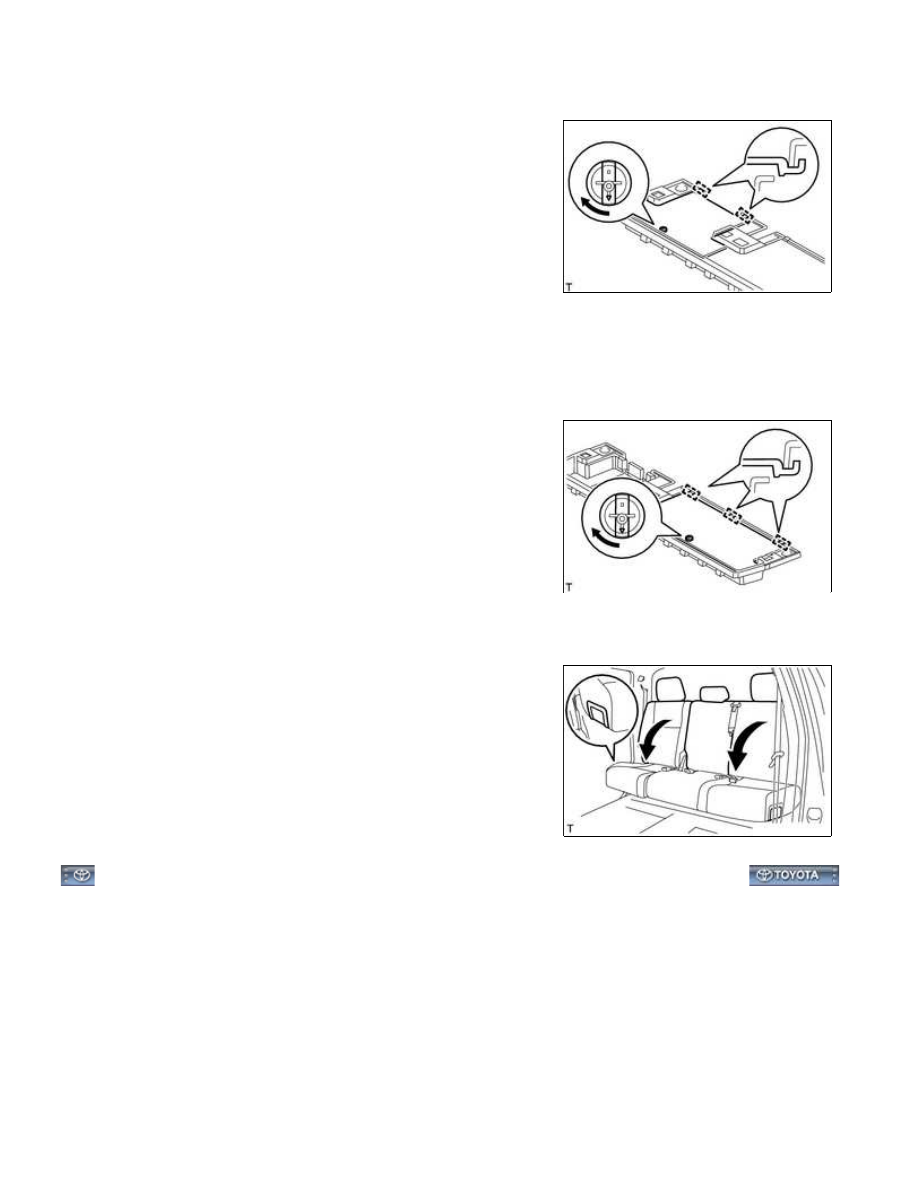

(a) Attach the 2 hooks to install the luggage compartment side cover

sub-assembly RH.

(b) Close the luggage compartment side cover sub-assembly RH and turn the knob.

6. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Seat Under

Tray)

(a) Attach the 3 hooks to install the luggage compartment side cover

sub-assembly LH.

(b) Close the luggage compartment side cover sub-assembly LH and turn the knob.

(c) Pull the 2 seat adjusting handles and fold down the seat cushion.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005L16001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER CONTROL: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

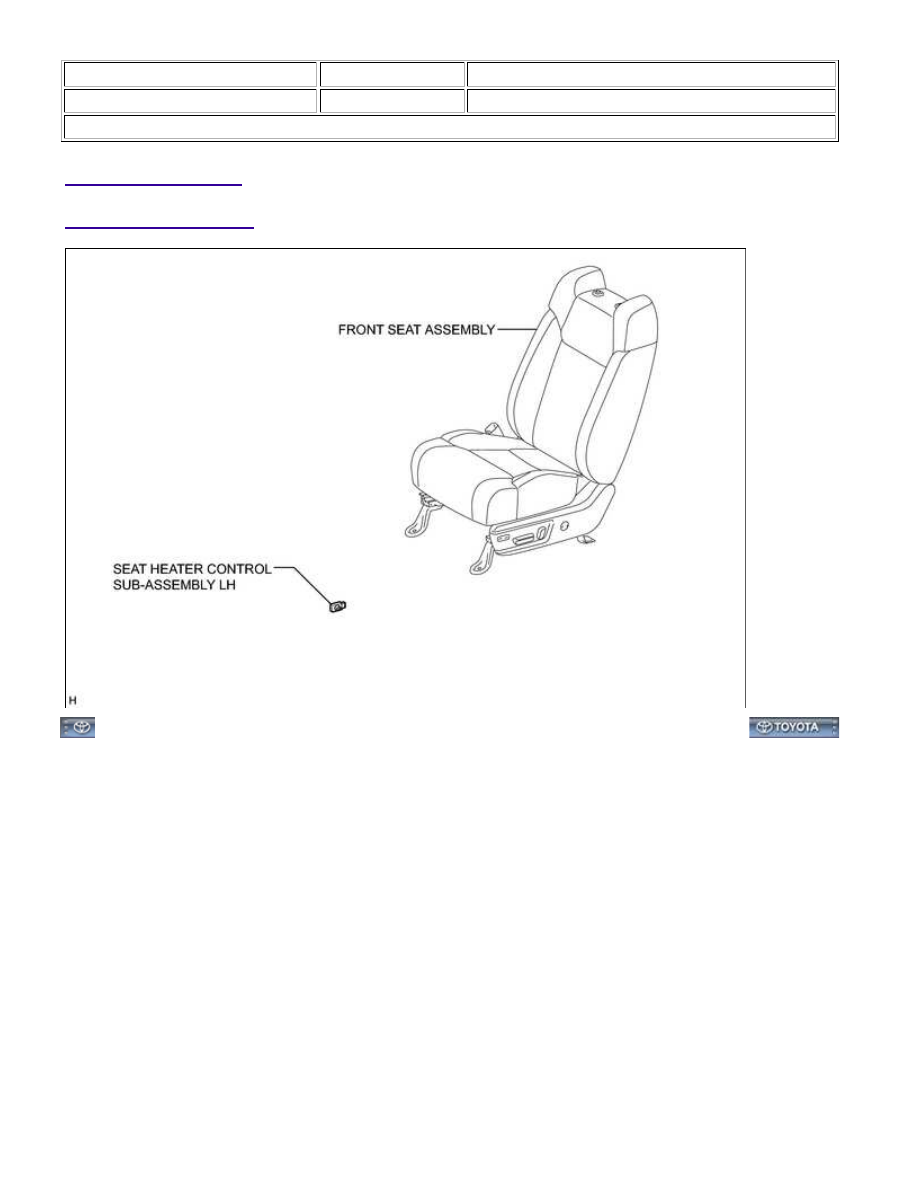

COMPONENTS

ILLUSTRATION

SEAT: SEAT HEATER CONTROL: COMPONENTS; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005L17001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER CONTROL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY

(a) for Manual Seat:

HINT:

Use the same procedure as for the driver seat



.

(b) for Power Seat:

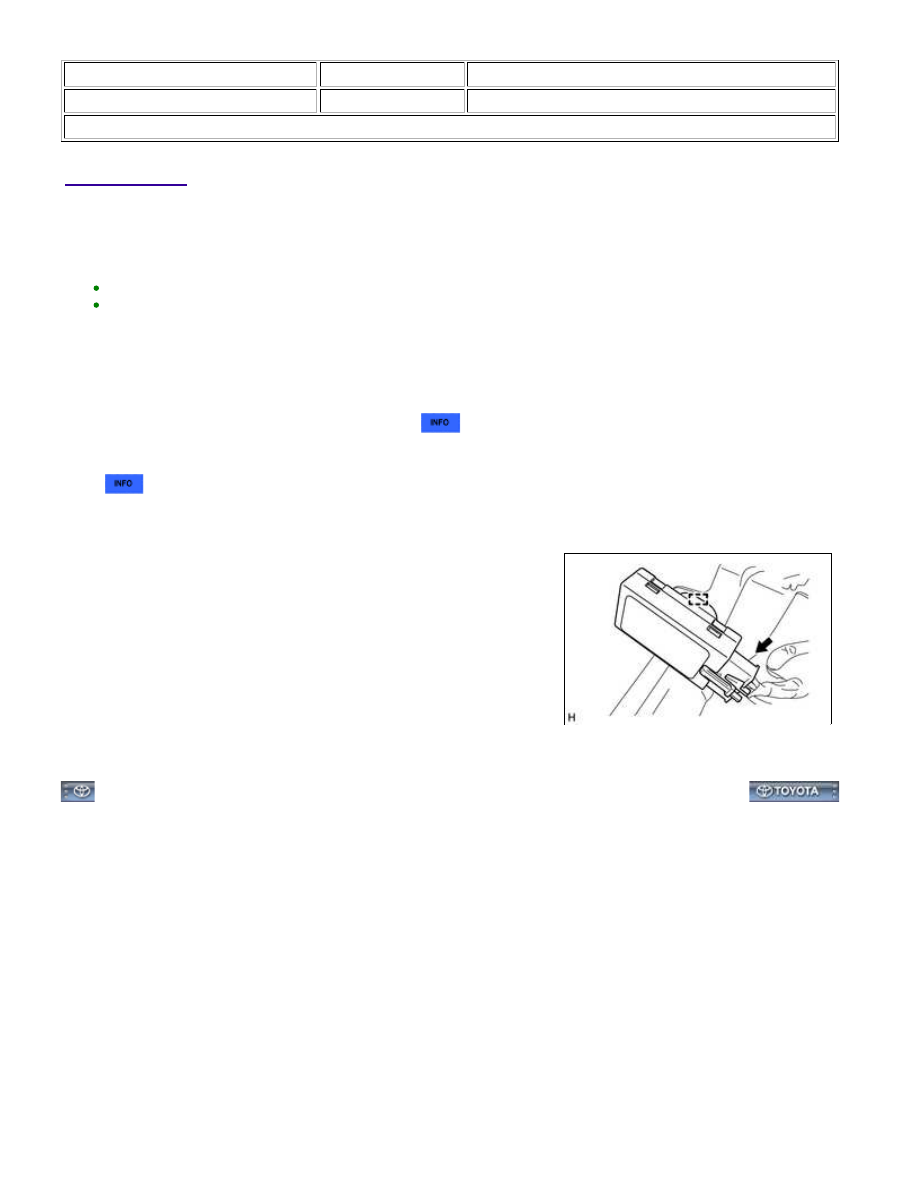

2. REMOVE SEAT HEATER CONTROL SUB-ASSEMBLY LH

(a) Disconnect the connector.

(b) Detach the clamp to remove the seat heater control sub-assembly LH.

SEAT: SEAT HEATER CONTROL: REMOVAL; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005L15001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER CONTROL: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL SEAT HEATER CONTROL SUB-ASSEMBLY LH

(a) Attach the clamp to install the seat heater control sub-assembly LH.

(b) Connect the connector.

2. INSTALL FRONT SEAT ASSEMBLY

(a) for Manual Seat:

HINT:

Use the same procedure as for the driver seat



.

(b) for Power Seat:

SEAT: SEAT HEATER CONTROL: INSTALLATION; 2015 MY Tundra [...
