A

NEXT

3.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Turn the ignition switch to ON.

(c) Check if the same DTC is recorded



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

4.

REPLACE STEERING ANGLE SENSOR

(a) Replace the steering angle sensor



.

5.

RECONFIRM DTC

(a) Clear the DTC



.

(b) Check if the same DTC is recorded



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

B

END

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002017017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1300/62; Skid Control ECU Malfunction;

2015 MY Tundra [08/2014 -        ]

DTC

C1300/62 Skid Control ECU Malfunction

DESCRIPTION

The skid control ECU outputs this DTC if malfunctions are found in the circuit inside the ECU by self-diagnosis.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1300/62

Malfunction in skid control ECU

VSC actuator assembly (skid control ECU)

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Turn the ignition switch to ON.

(c) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC output

A

DTC not output

B

B

USE SIMULATION METHOD TO CHECK

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001P4O00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1310/11; Open or Short in Active Brake

Booster Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

C1310/11 Open or Short in Active Brake Booster Circuit

DESCRIPTION

Operates when booster's negative pressure is insufficient and allows for a stable braking control.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1310/11

Open or short in active brake booster solenoid

circuit.

Brake booster

Active brake booster solenoid

circuit

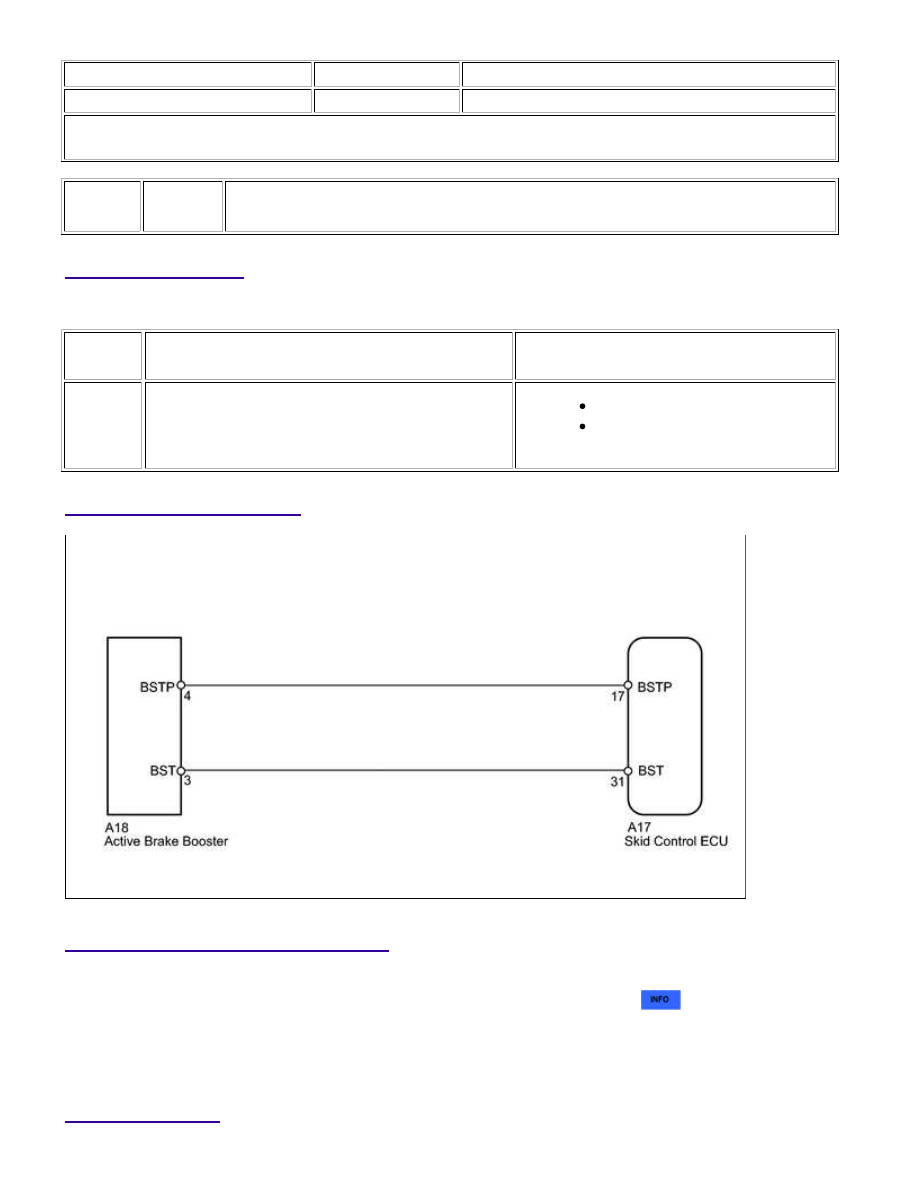

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform the zero point calibration



.

HINT:

PROCEDURE

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
