OK

NG

GO TO STEP 3

2.

RECONFIRM DTC

(a) Clear the DTC



.

(b) Start the engine.

(c) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

A

REPLACE VSC ACTUATOR ASSEMBLY

3.

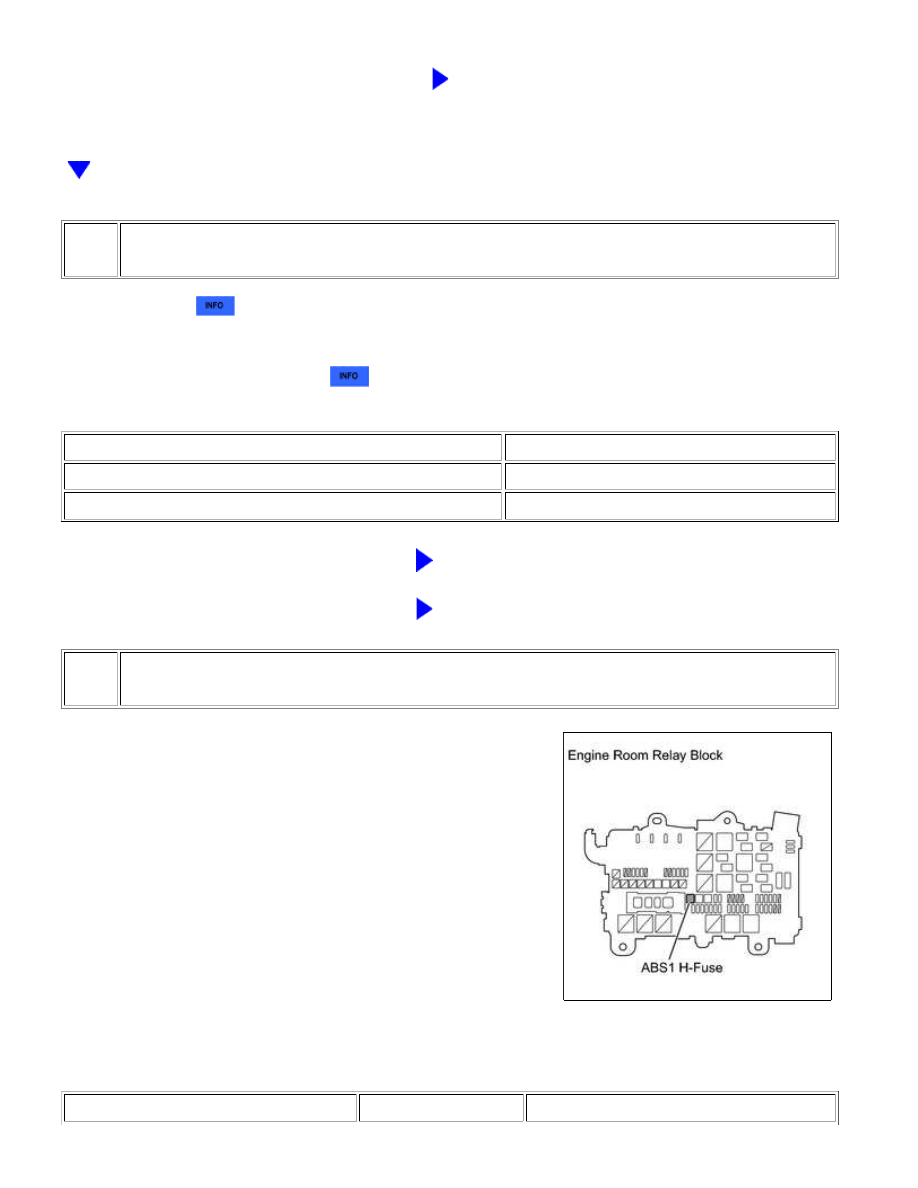

INSPECT FUSE (ABS1)

(a) Remove the ABS1 H-fuse from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ABS1 H-fuse

Always

Below 1 Ω

NG

CHECK FOR SHORTS IN ALL HARNESSES AND

CONNECTORS CONNECTED TO FUSE AND REPLACE

FUSE

4.

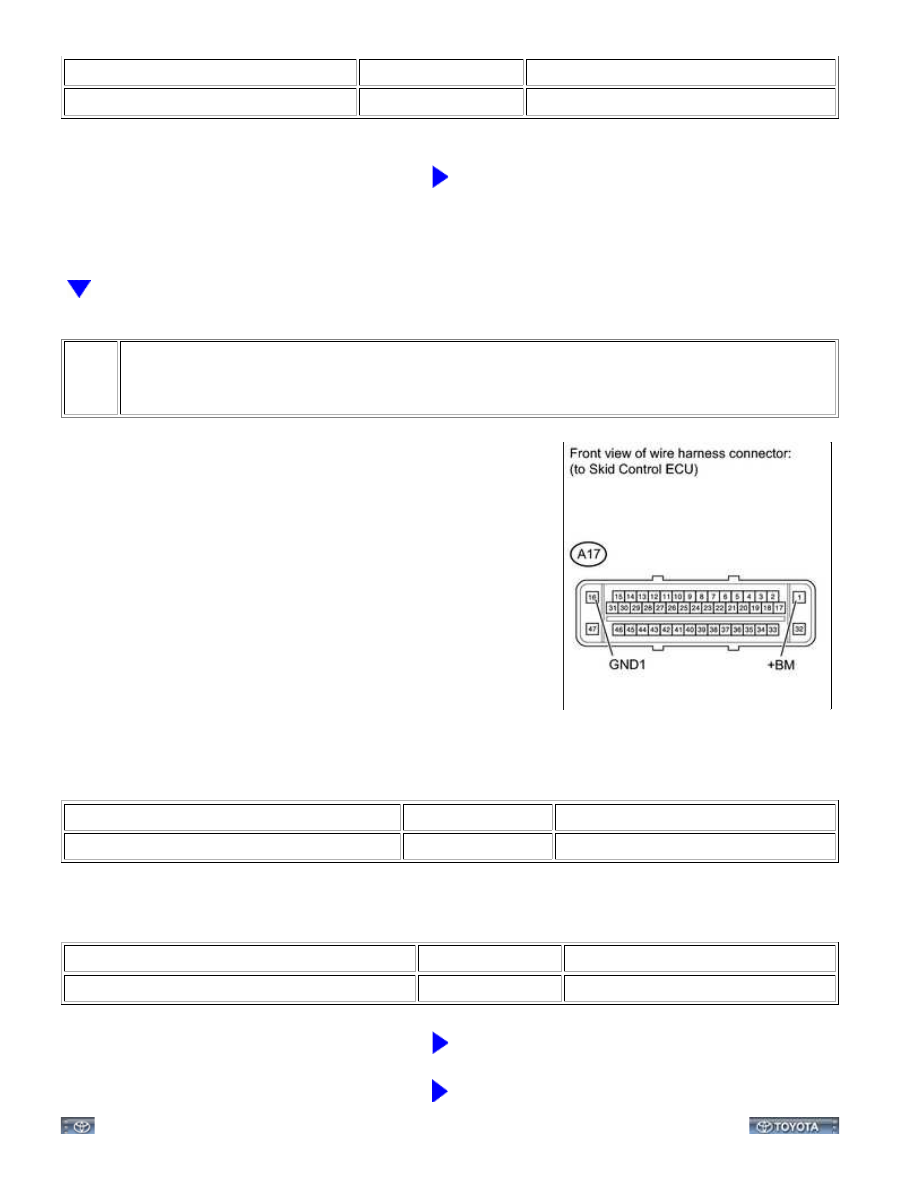

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-1 (+BM) - Body ground

Always

11 to 14 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001P4S01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1267/28; Brake Pedal Load Sensing Switch;

2015 MY Tundra [08/2014 -        ]

DTC

C1267/28 Brake Pedal Load Sensing Switch

DESCRIPTION

The skid control ECU detects if the brake pedal is depressed.

DTC NO.

DTC DETECTION CONDITION

TROUBLE AREA

C1267/28

logic malfunction.

1.

When brake pedal is not depressed,

micro switch turns on.

2.

When brake pedal is depressed, micro

switch turns off.

3.

Booster pedal micro switch (Active

brake booster)

Booster pedal micro switch (Active

brake booster) circuit

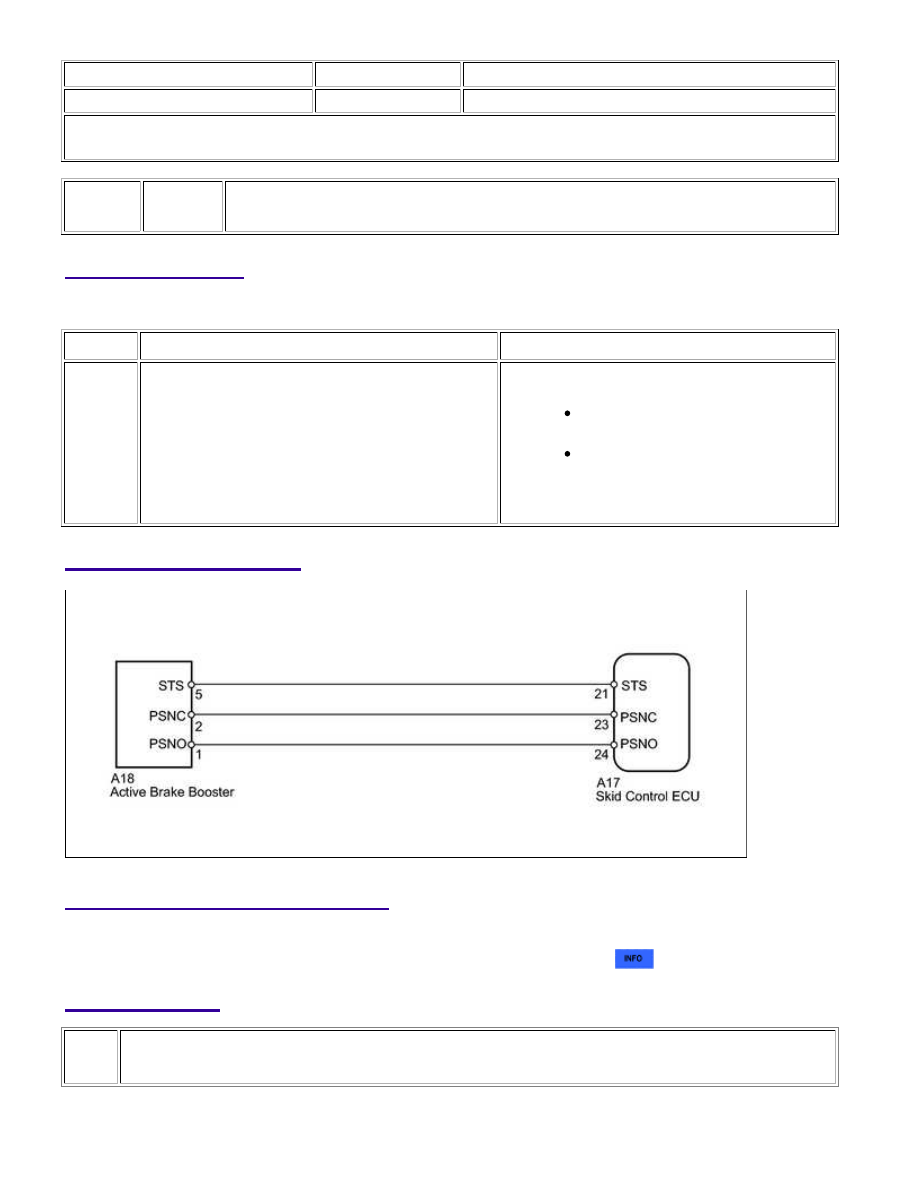

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

CHECK TERMINAL VOLTAGE (BOOSTER PEDAL MICRO SWITCH)
