Title: SEAT: FRONT SEATBACK HEATER (for Power Seat): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

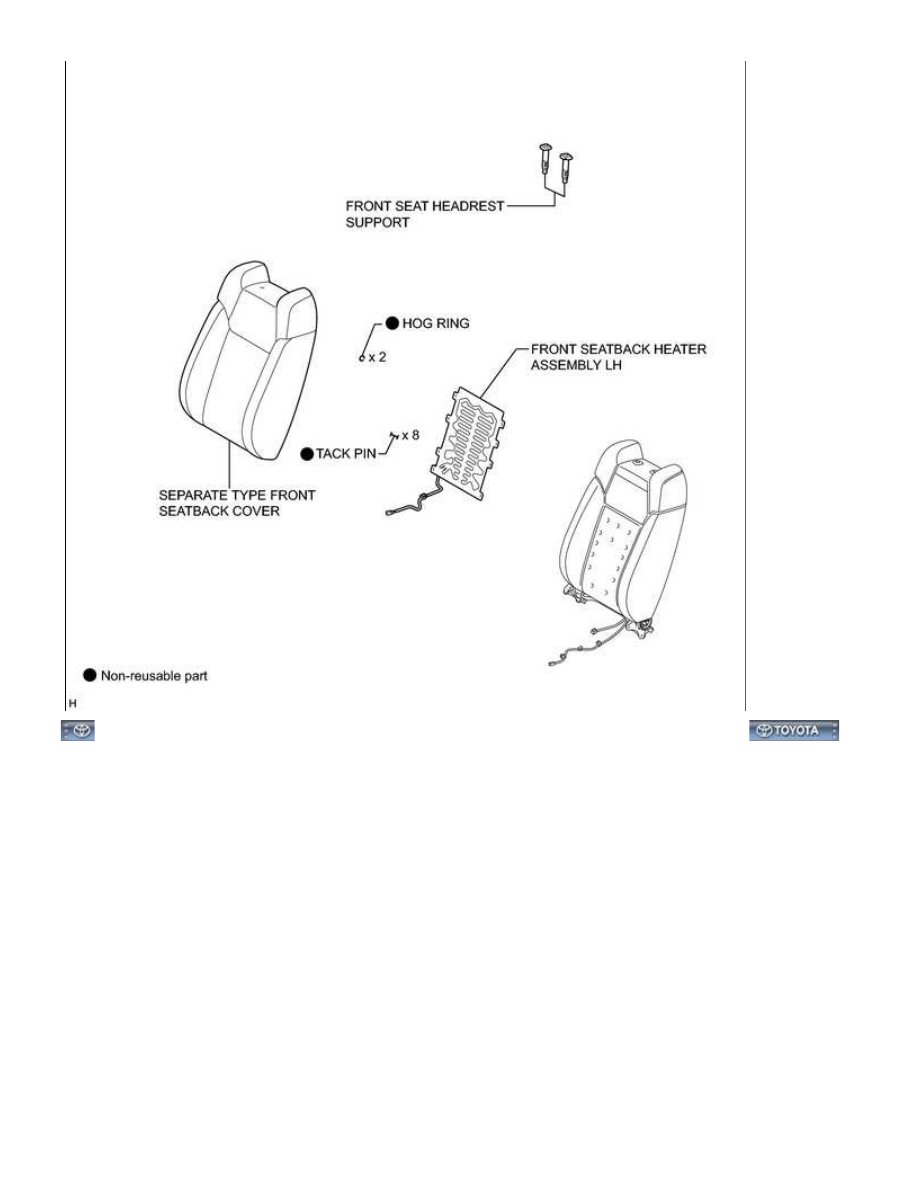

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SEAT: FRONT SEATBACK HEATER (for Power Seat): COMPONENTS...

SEAT: FRONT SEATBACK HEATER (for Power Seat): COMPONENTS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEATBACK HEATER (for Power Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

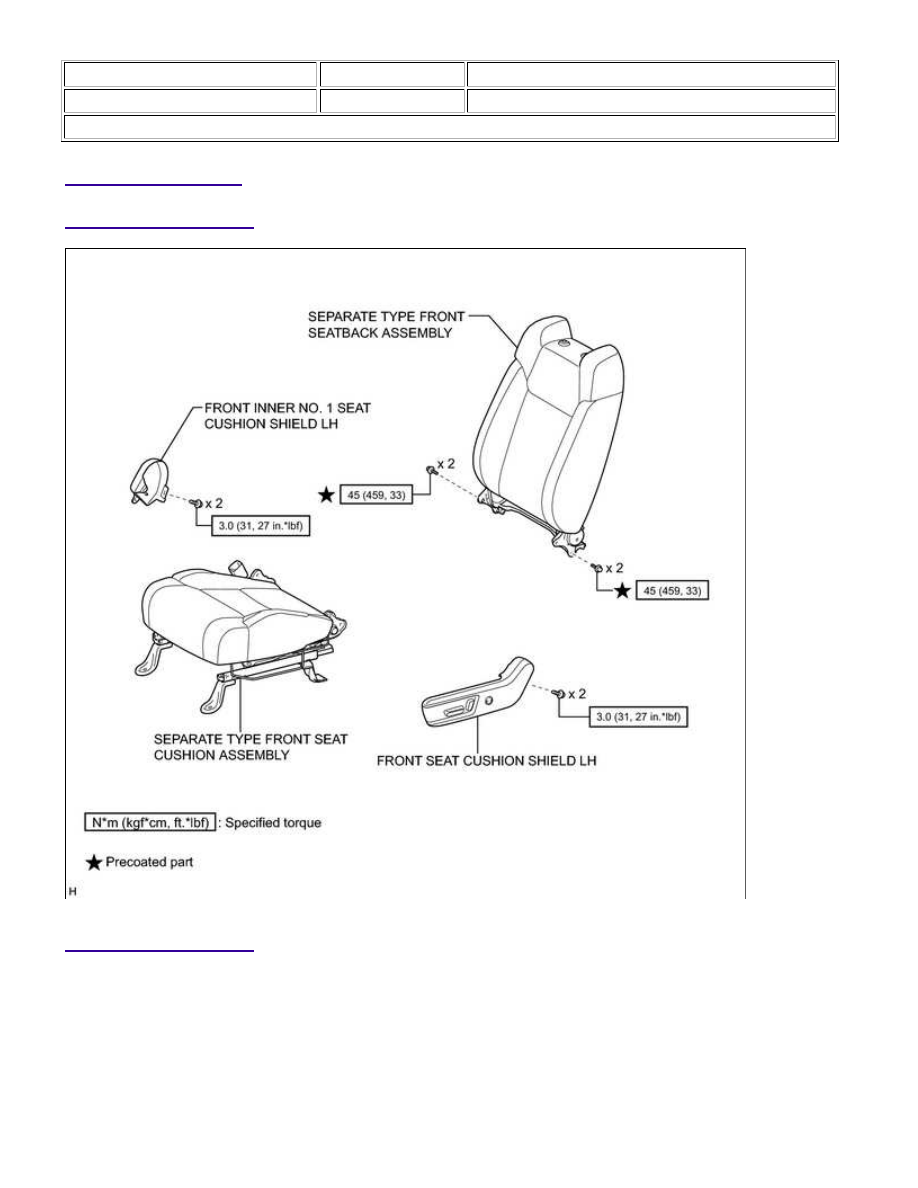

1. REMOVE FRONT SEAT ASSEMBLY LH

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

4. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

5. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

6. REMOVE FRONT SEATBACK HEATER ASSEMBLY LH

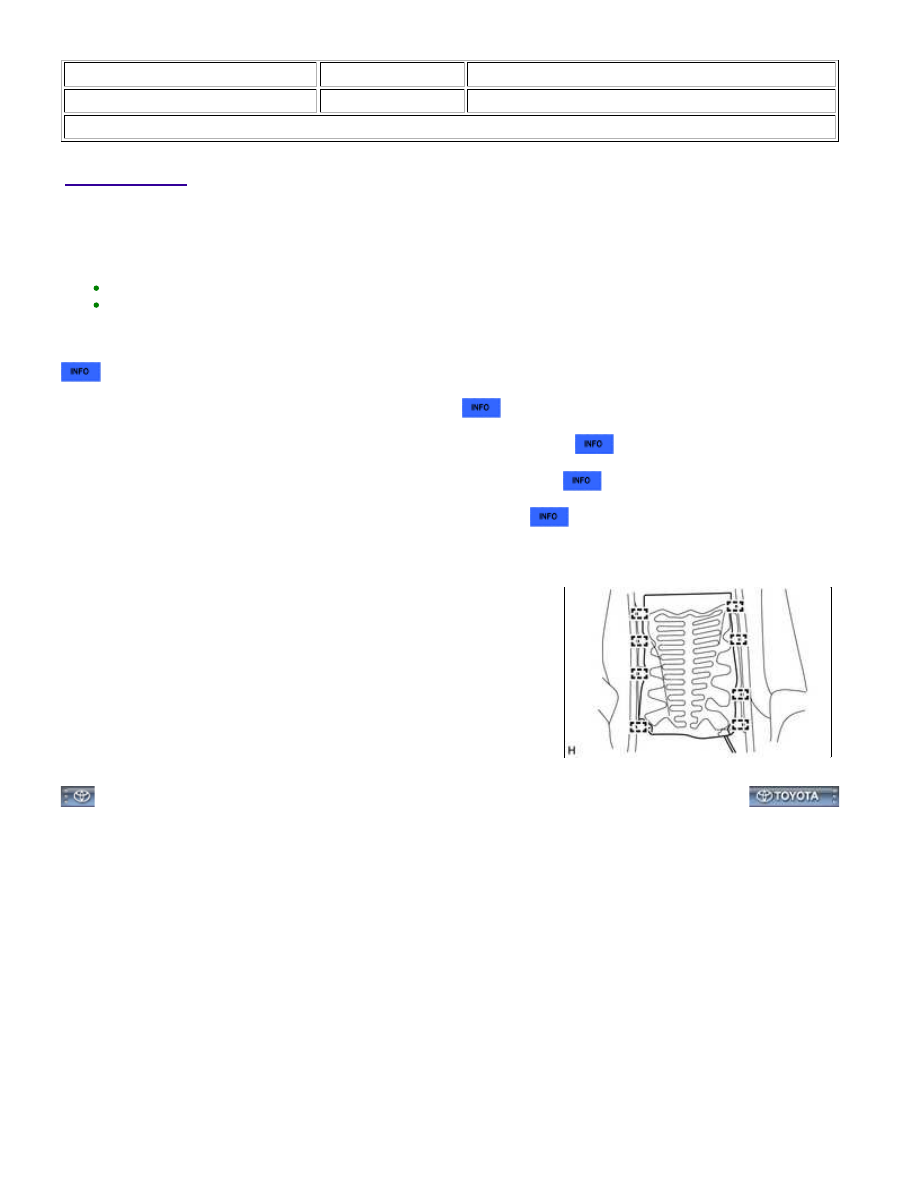

(a) Remove the 8 tack pins to remove the front seatback heater

assembly LH.

SEAT: FRONT SEATBACK HEATER (for Power Seat): REMOVAL; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XF403WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEATBACK HEATER (for Power Seat): INSPECTION; 2015 MY Tundra [08/2014 -        ]

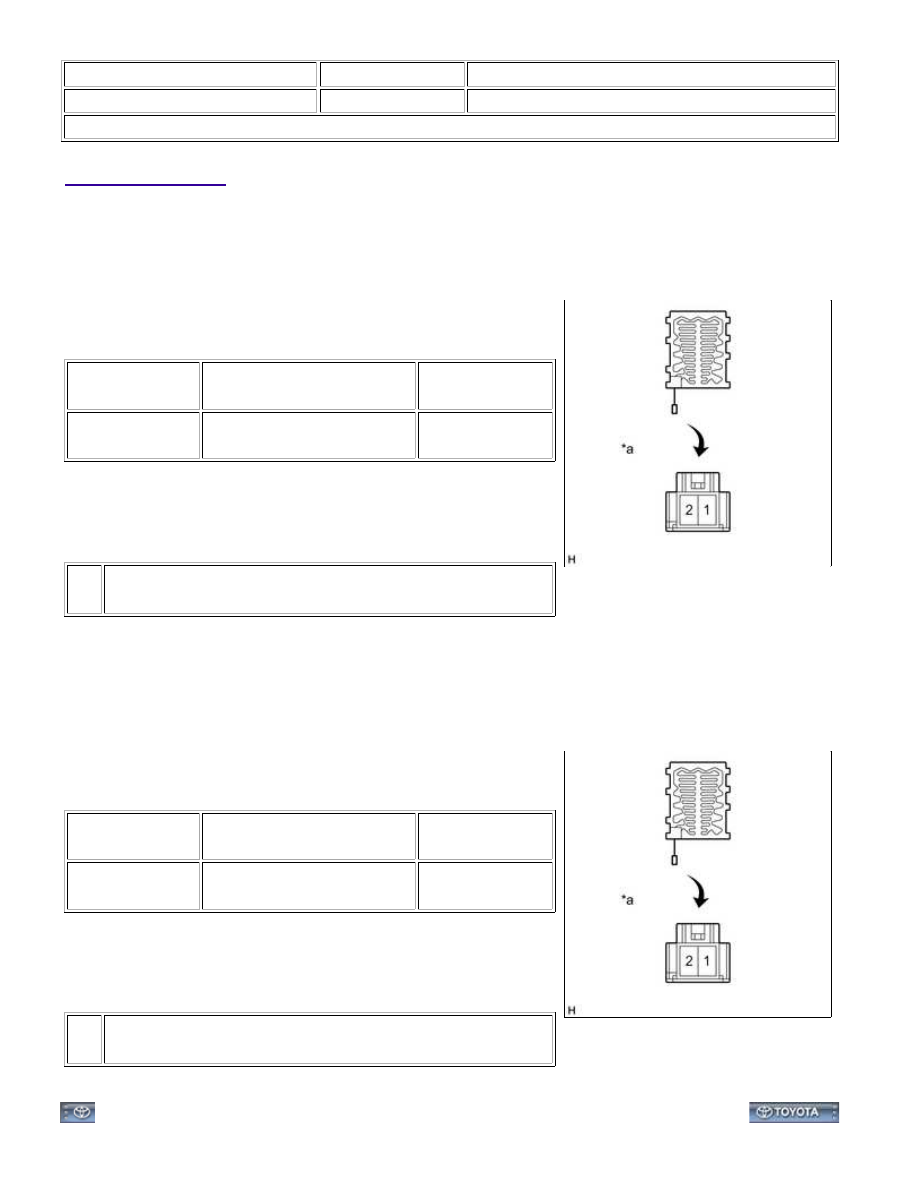

INSPECTION

1. INSPECT FRONT SEATBACK HEATER ASSEMBLY LH

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1 - 2

Seatback heater temperature

23°C (73°F)

4.16 to 5.08 Ω

If the result is not as specified, replace the front seatback

heater assembly LH.

Text in Illustration

*a

Component without wire harness connected

(Front Seatback Heater Assembly LH)

2. INSPECT FRONT SEATBACK HEATER ASSEMBLY RH

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1 - 2

Seatback heater temperature

23°C (73°F)

4.16 to 5.08 Ω

If the result is not as specified, replace the front seatback

heater assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Front Seatback Heater Assembly RH)
