Toyota Tundra (2015 year). Manual - part 2508

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

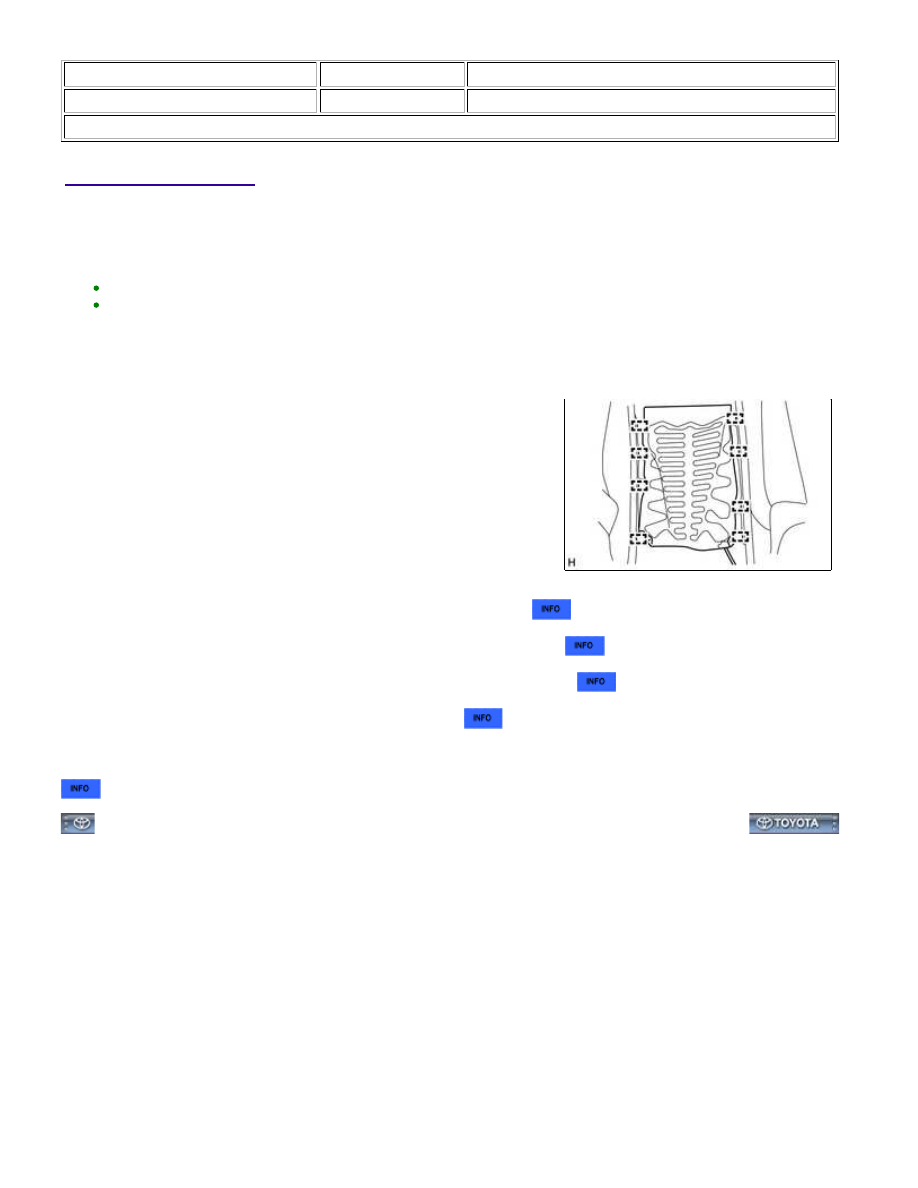

Title: SEAT: FRONT SEATBACK HEATER (for Power Seat): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEATBACK HEATER ASSEMBLY LH

(a) Set the front seatback heater assembly LH on the separate type front seatback cover.

(b) Using a tacker, install the front seatback heater assembly LH to

the separate type front seatback cover with 8 new tack pins as

shown in the illustration.

NOTICE:

Do not substitute other metal parts for tack pins.

2. INSTALL SEPARATE TYPE FRONT SEATBACK COVER

3. INSTALL SEPARATE TYPE FRONT SEATBACK ASSEMBLY

4. INSTALL FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

5. INSTALL FRONT SEAT CUSHION SHIELD LH

6. INSTALL FRONT SEAT ASSEMBLY LH

SEAT: FRONT SEATBACK HEATER (for Power Seat): INSTALLATION...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030LC00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

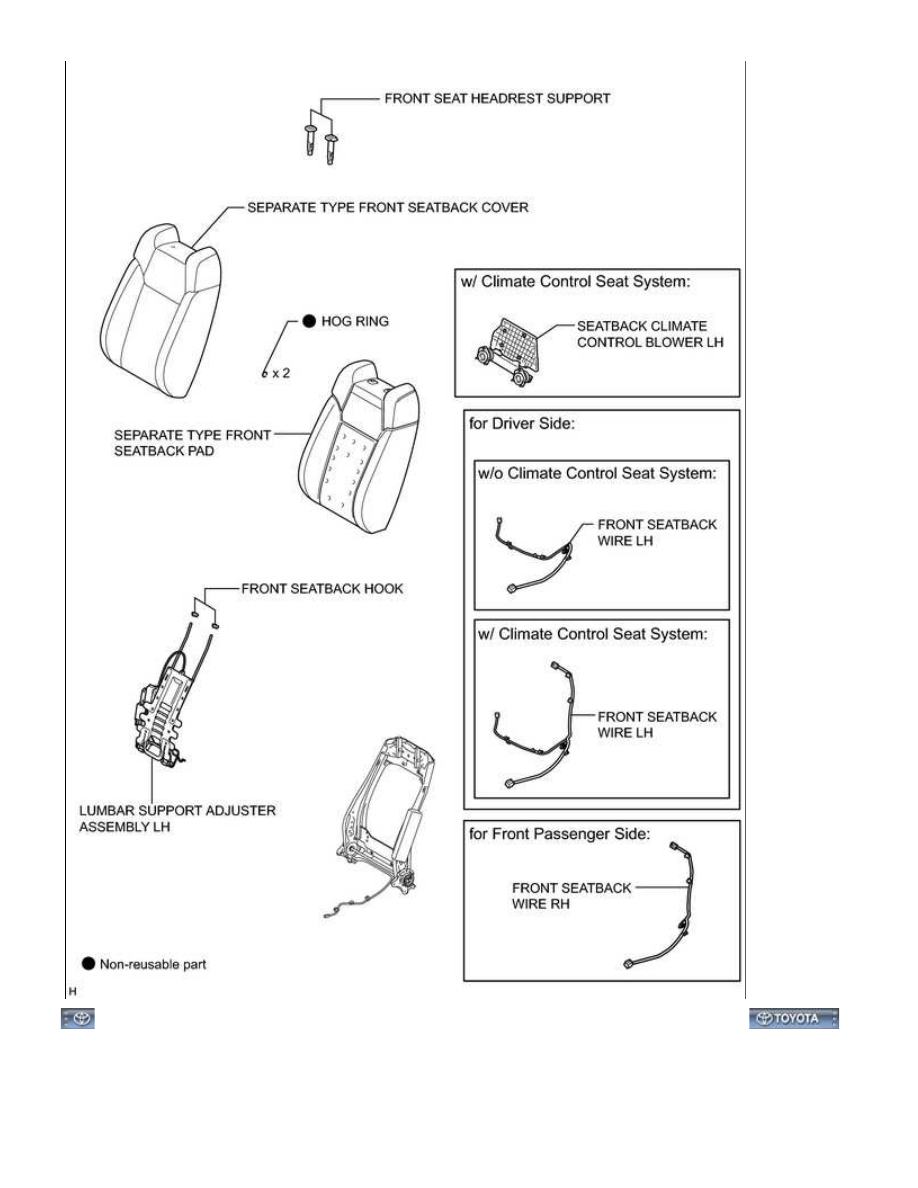

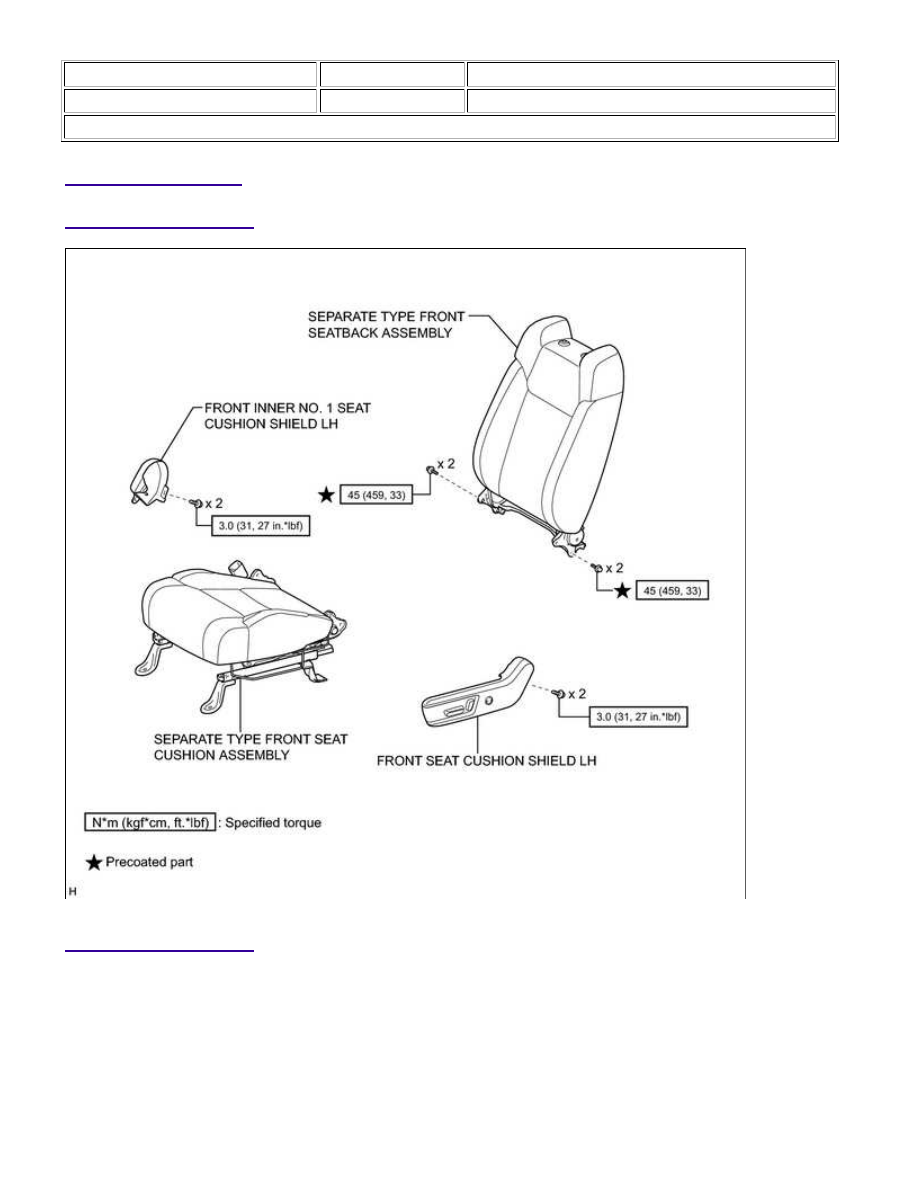

Title: SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: COMPONENTS;...

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

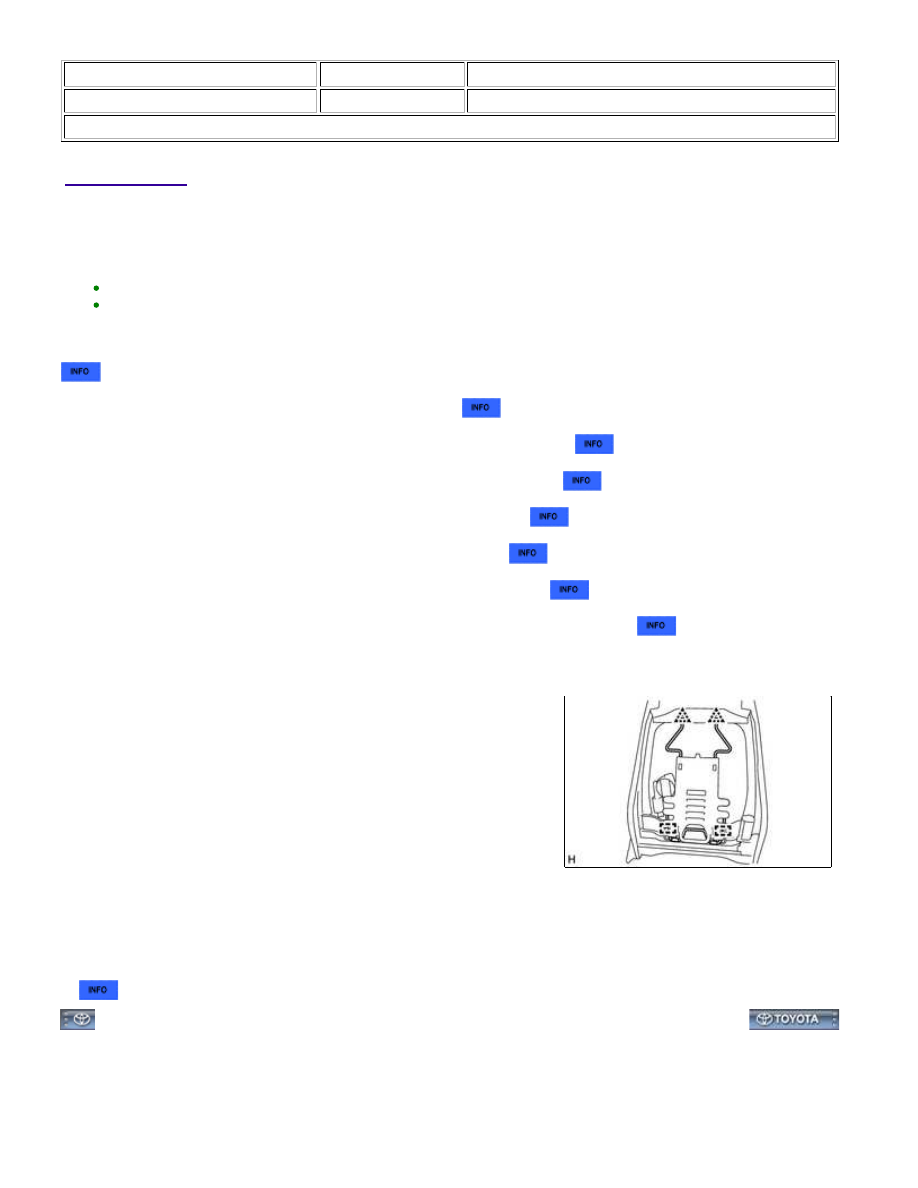

Title: SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

4. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

5. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

6. REMOVE SEPARATE TYPE FRONT SEATBACK PAD

7. REMOVE FRONT SEATBACK WIRE LH (for Driver Side)

8. REMOVE FRONT SEATBACK WIRE RH (for Front Passenger Side)

9. REMOVE LUMBAR SUPPORT ADJUSTER ASSEMBLY LH

(a) Detach the 2 clips and 2 guides to remove the lumbar support

adjuster assembly LH.

10. REMOVE FRONT SEATBACK HOOK

(a) Remove the 2 front seatback hooks from the lumbar support adjuster assembly LH.

11. REMOVE SEATBACK CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: REMOVAL; 201...
