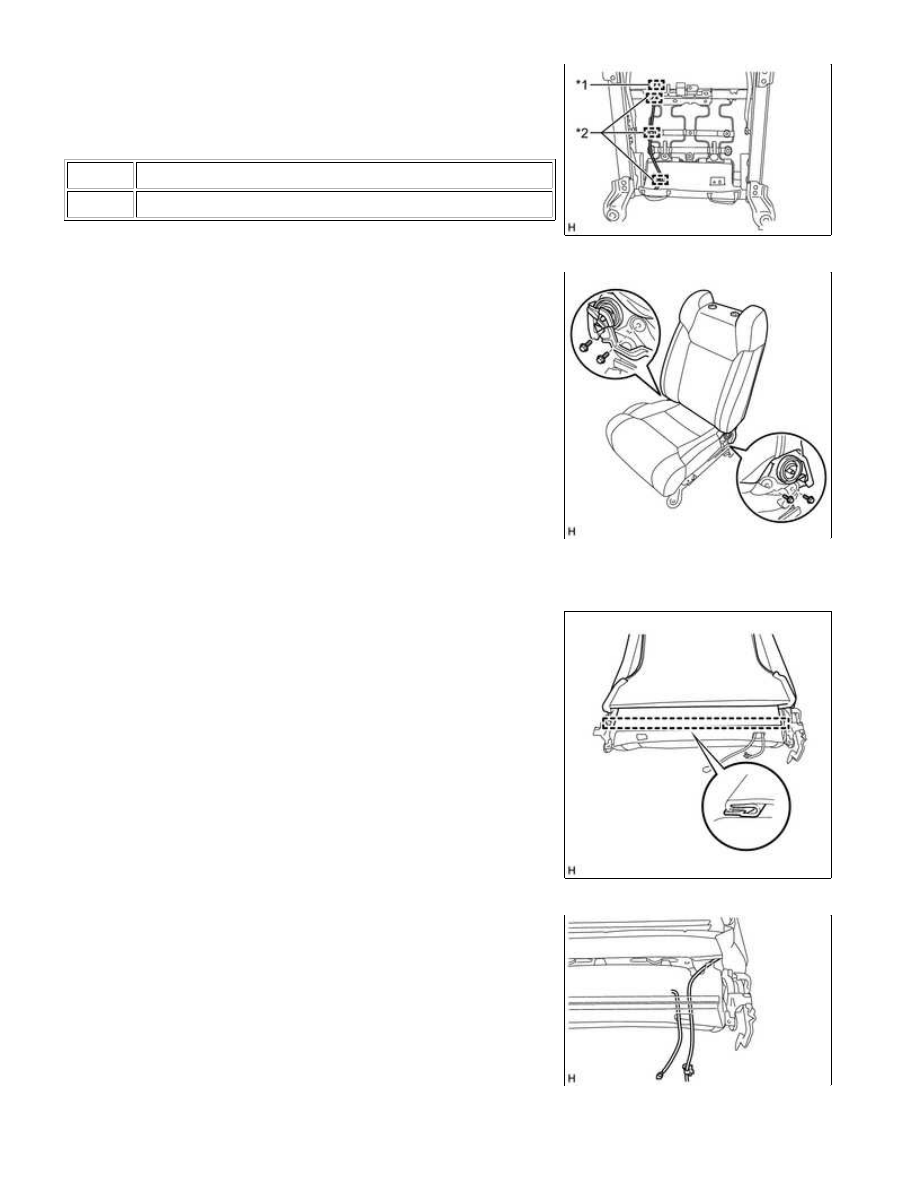

(c) Detach the connector clamp and 3 wire harness clamps to

*1

Connector Clamp

*2

Wire Harness Clamp

(d) Remove the 4 bolts and separate type front seatback assembly.

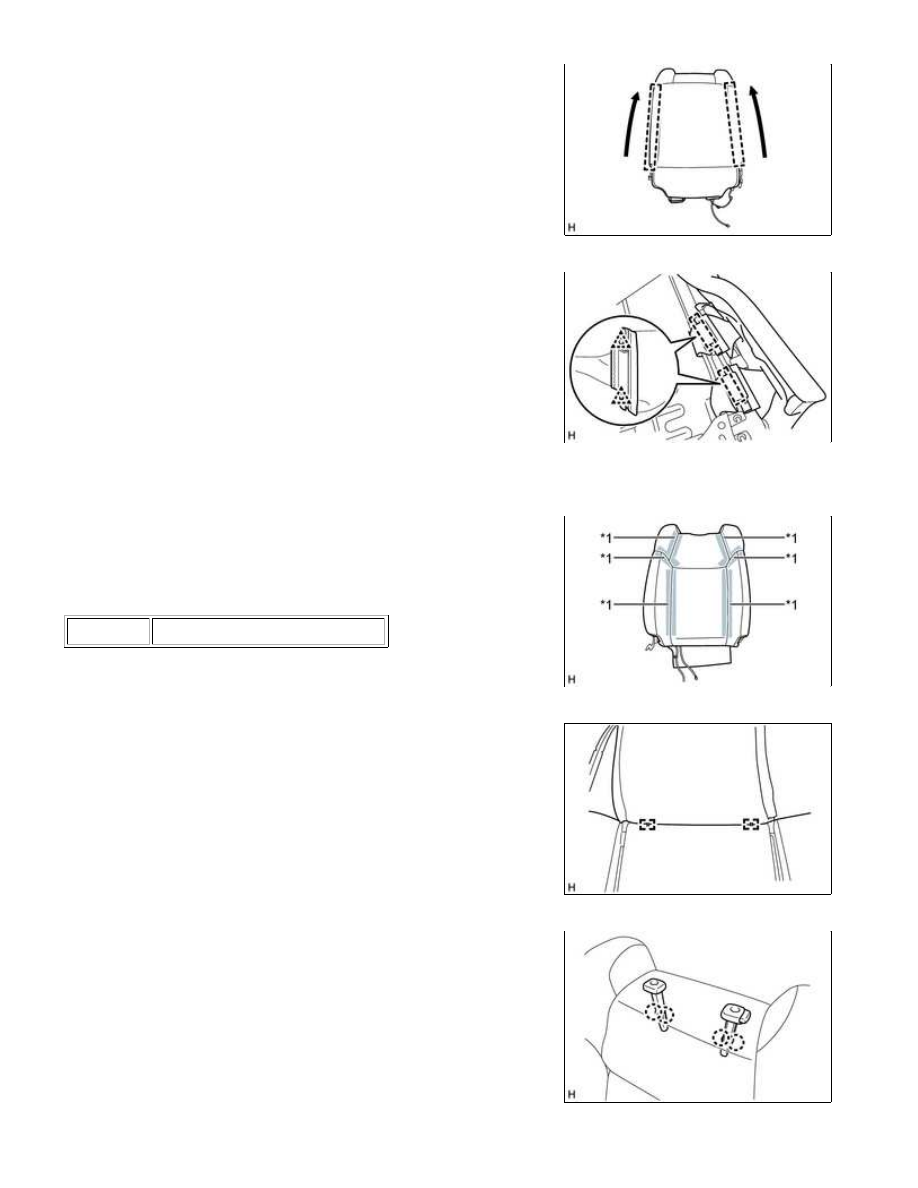

6. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

(a) Detach the hook.

(b) Pull out the 2 wire harnesses from the separate type front

seatback cover.

SEAT: FRONT SEATBACK HEATER (for Manual Seat): REMOVAL; 20...

(c) Open the 2 fasteners.

(d) Detach the 2 hooks.

(1) Remove the 4 clips.

(2) Slide each hook to detach them.

Text in Illustration

*1

Fastener

(g) Remove the 2 hog rings.

(h) Detach the 4 claws to remove the 2 front seat headrest supports.

SEAT: FRONT SEATBACK HEATER (for Manual Seat): REMOVAL; 20...

(i) Remove the separate type front seatback cover from the separate type front seatback pad.

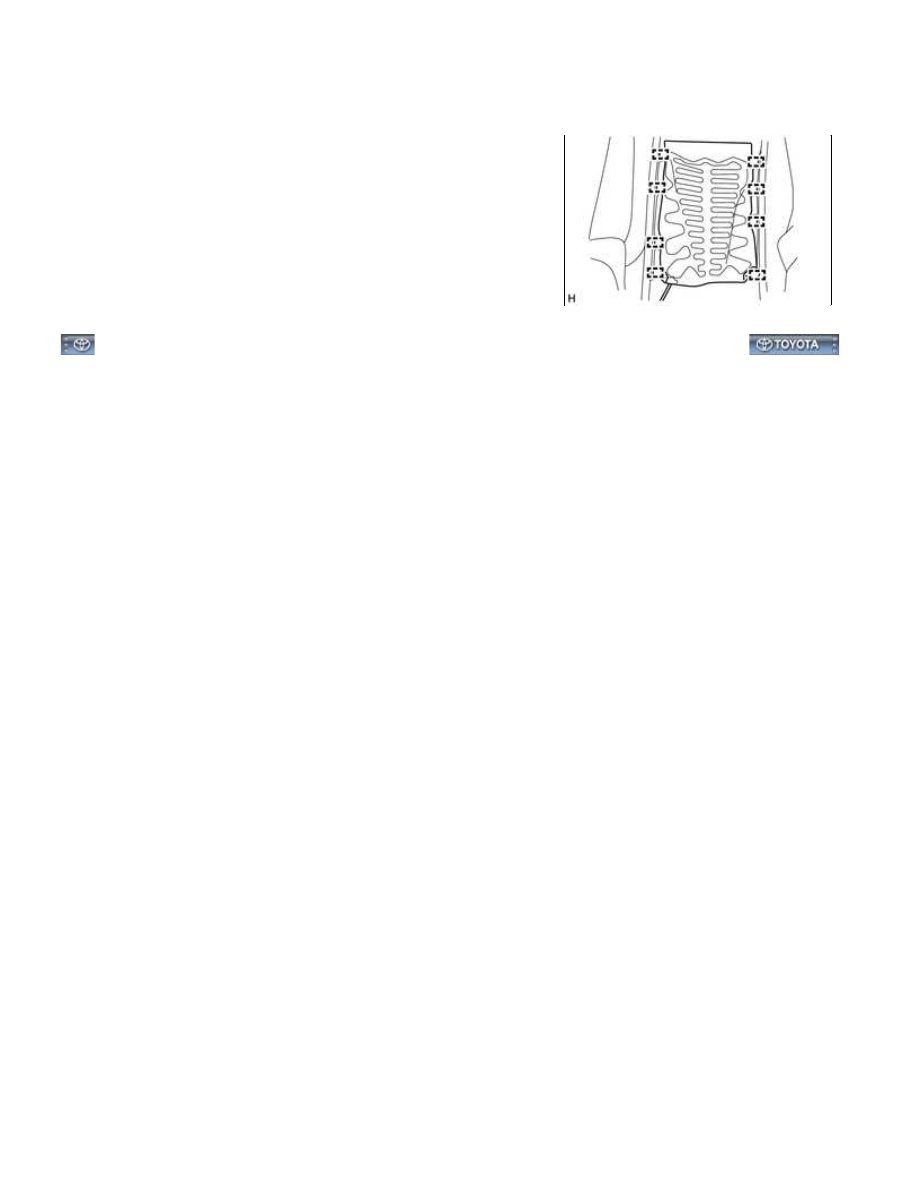

7. REMOVE FRONT SEATBACK HEATER ASSEMBLY RH

(a) Remove the 8 tack pins to remove the front seatback heater

assembly RH.

SEAT: FRONT SEATBACK HEATER (for Manual Seat): REMOVAL; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XF403XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEATBACK HEATER (for Manual Seat): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

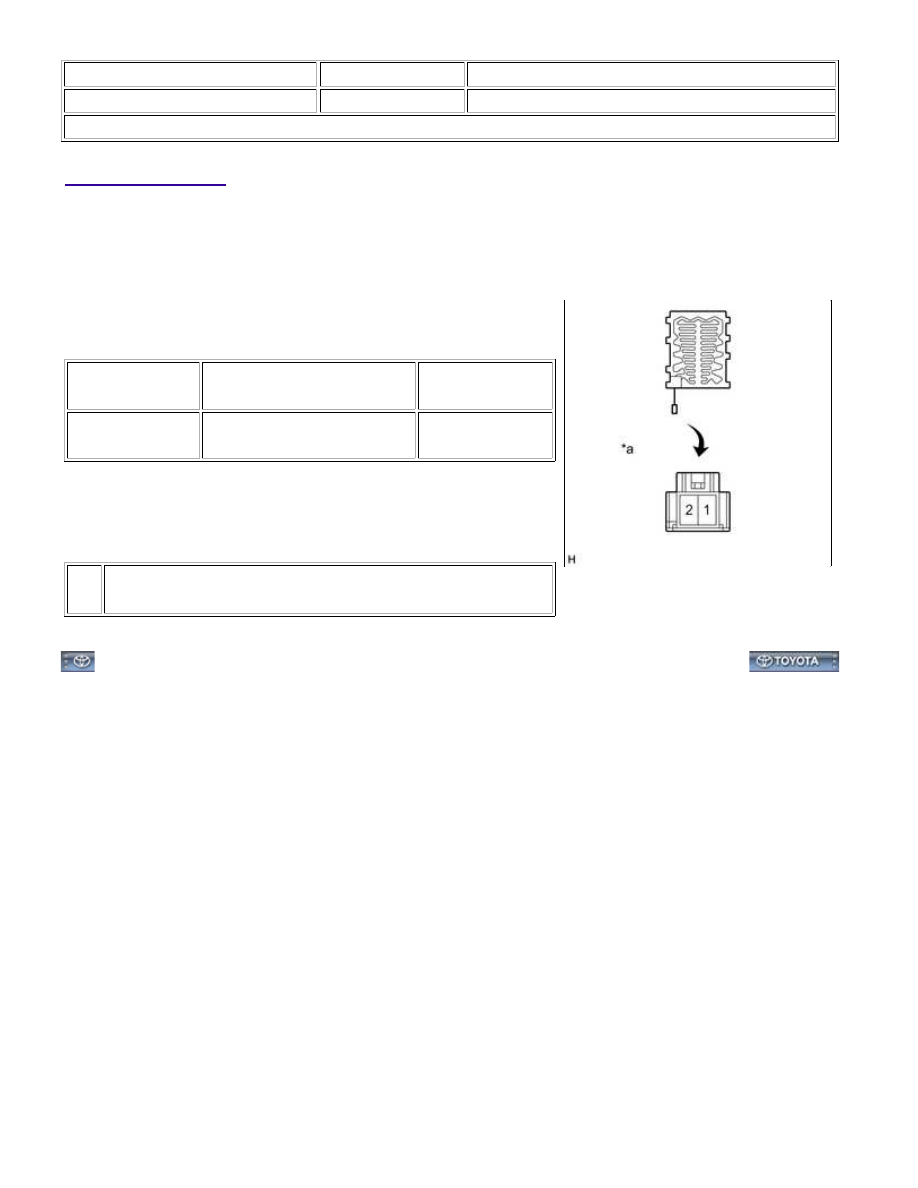

1. INSPECT FRONT SEATBACK HEATER ASSEMBLY RH

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1 - 2

Seatback heater temperature

23°C (73°F)

4.16 to 5.08 Ω

If the result is not as specified, replace the front seatback

heater assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Front Seatback Heater Assembly RH)
