Toyota Tundra (2015 year). Manual - part 2503

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

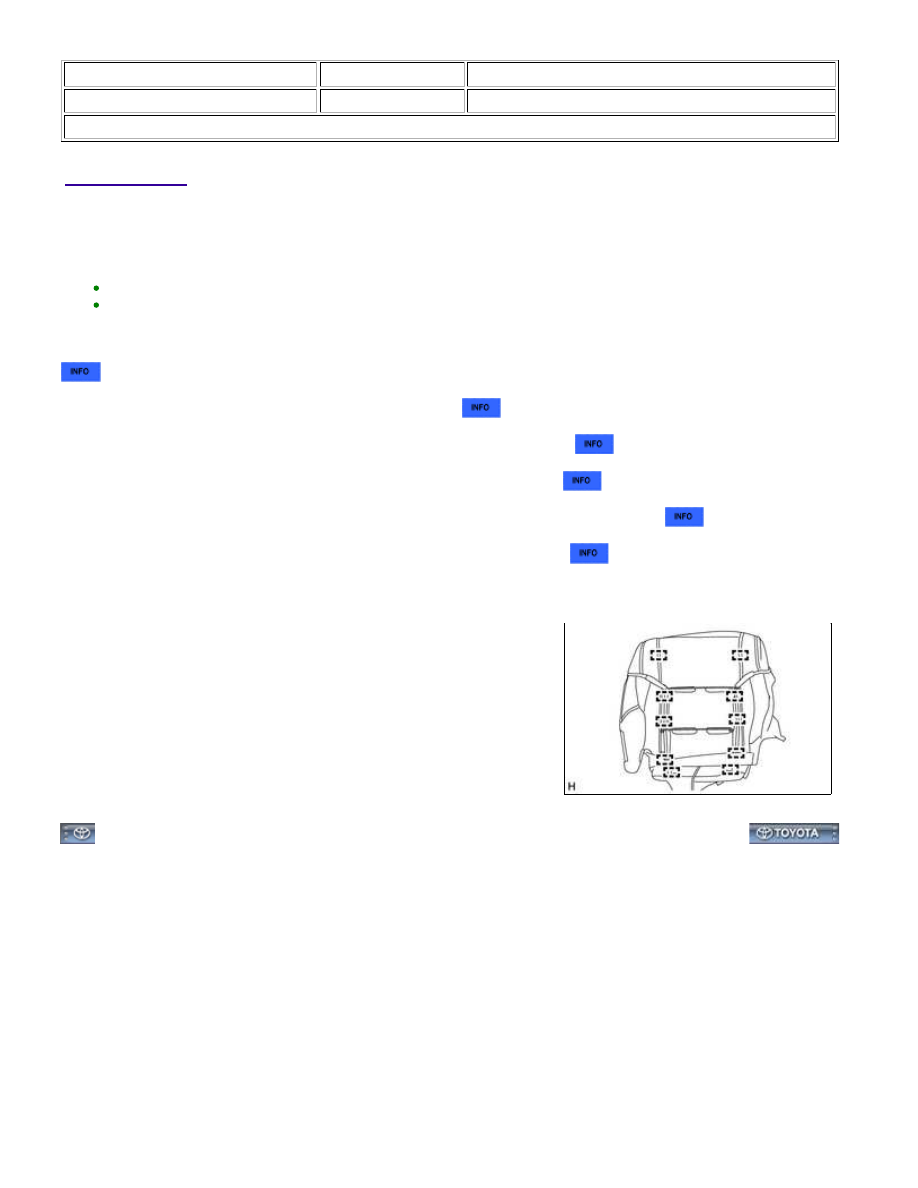

Title: SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

4. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

5. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

6. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER

7. REMOVE FRONT SEAT CUSHION HEATER ASSEMBLY LH

(a) Detach the 10 tack pins to remove the front seat cushion heater

assembly LH.

SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): REMOVAL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XF803EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

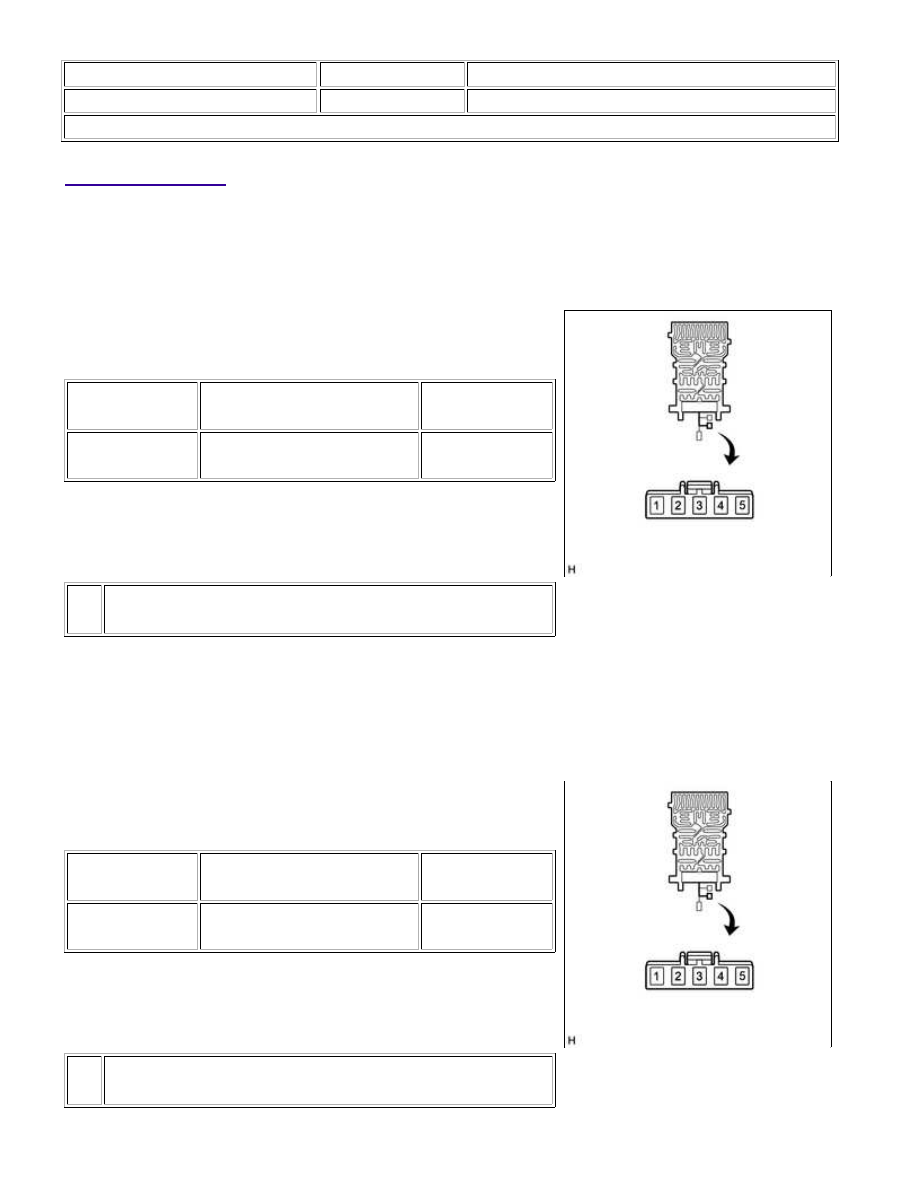

Title: SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FRONT SEAT CUSHION HEATER ASSEMBLY LH

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Seat cushion heater

temperature 23°C (73°F)

2.89 to 3.53 Ω

If the result is not as specified, replace the front seat cushion

heater assembly LH.

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Heater Assembly LH)

2. INSPECT FRONT SEAT CUSHION HEATER ASSEMBLY RH

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Seat cushion heater

temperature 23°C (73°F)

2.89 to 3.53 Ω

If the result is not as specified, replace the front seat cushion

heater assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Heater Assembly RH)

SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): INSPECTI...

SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): INSPECTI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

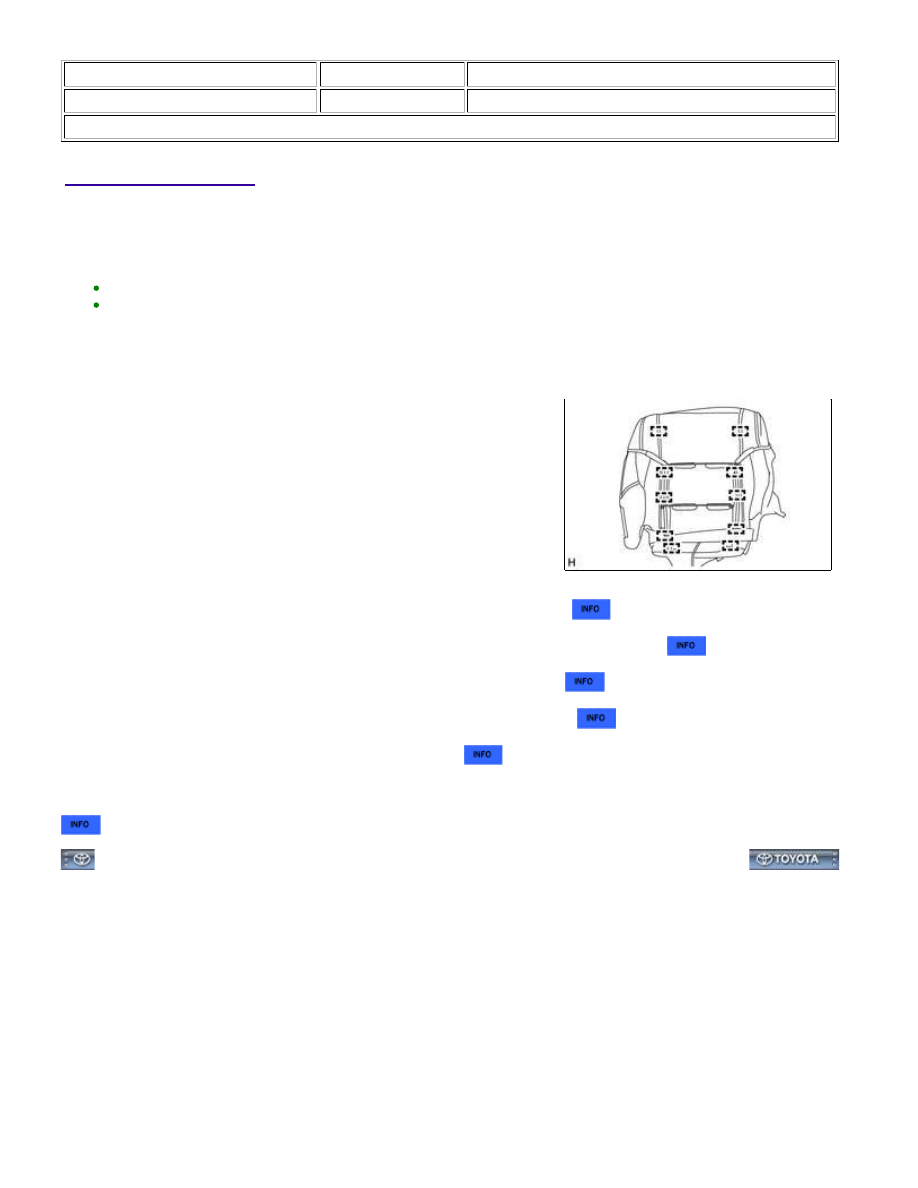

Title: SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY LH

(a) Set the front seat cushion heater assembly LH on the separate type front seat cushion cover.

(b) Using a tacker, install the front seat cushion heater assembly LH

to the separate type front seat cushion cover with 10 new tack

pins as shown in the illustration.

NOTICE:

Do not substitute other metal parts for tack pins.

2. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER

3. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

4. INSTALL SEPARATE TYPE FRONT SEATBACK ASSEMBLY

5. INSTALL FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

6. INSTALL FRONT SEAT CUSHION SHIELD LH

7. INSTALL FRONT SEAT ASSEMBLY

SEAT: FRONT SEAT CUSHION HEATER (for Power Seat): INSTALL...
