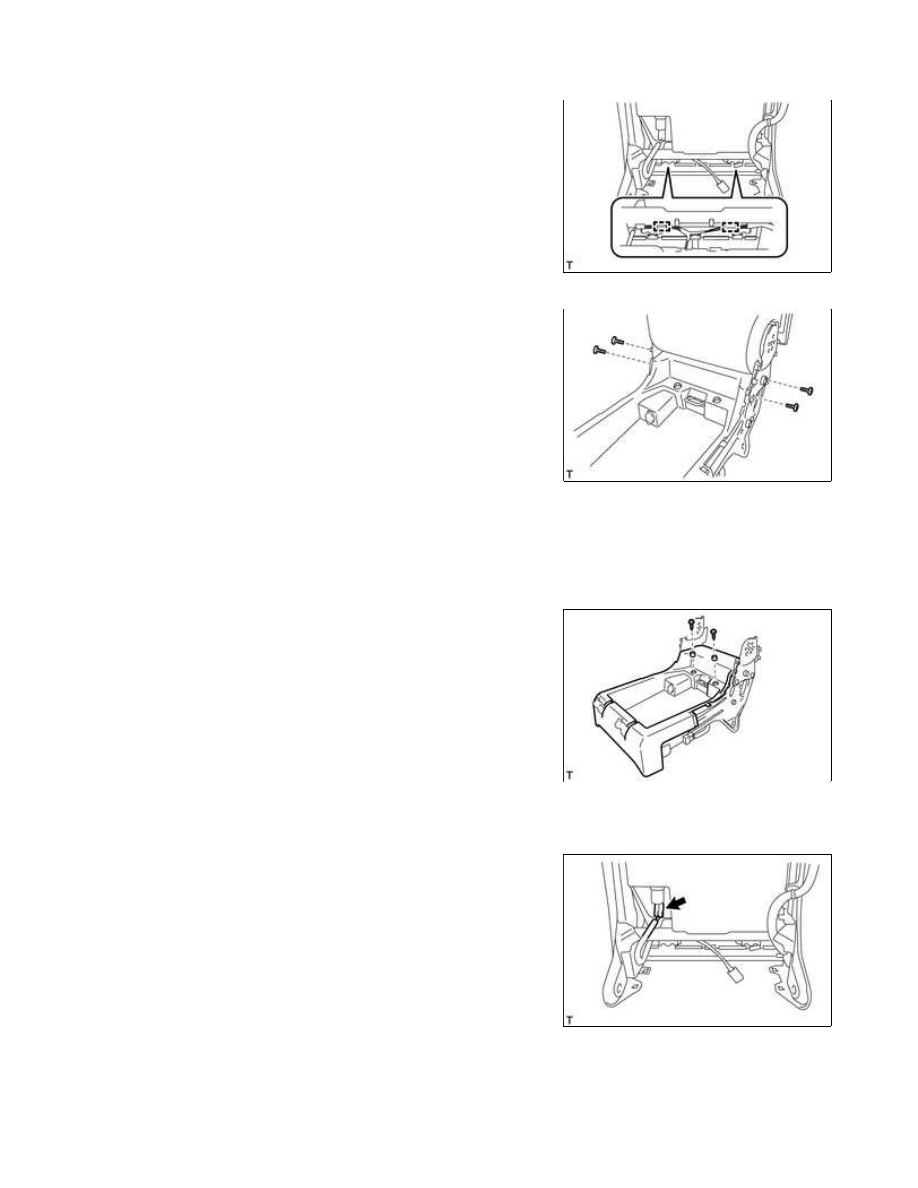

17. REMOVE CENTER SEATBACK ASSEMBLY

(a) Remove the 2 wire harness clamps from the center seatback

frame.

(b) LH Side:

Using a T40 "TORX" socket wrench, remove the 2 bolts.

(c) RH Side:

Using a T55 "TORX" socket wrench, remove the 2 bolts.

(d) Remove the center seatback assembly.

18. REMOVE FOLD SEAT STOPPER CUSHION

(a) Using a T20 "TORX" socket wrench, remove the 2 screws and 2

fold seat stopper cushions.

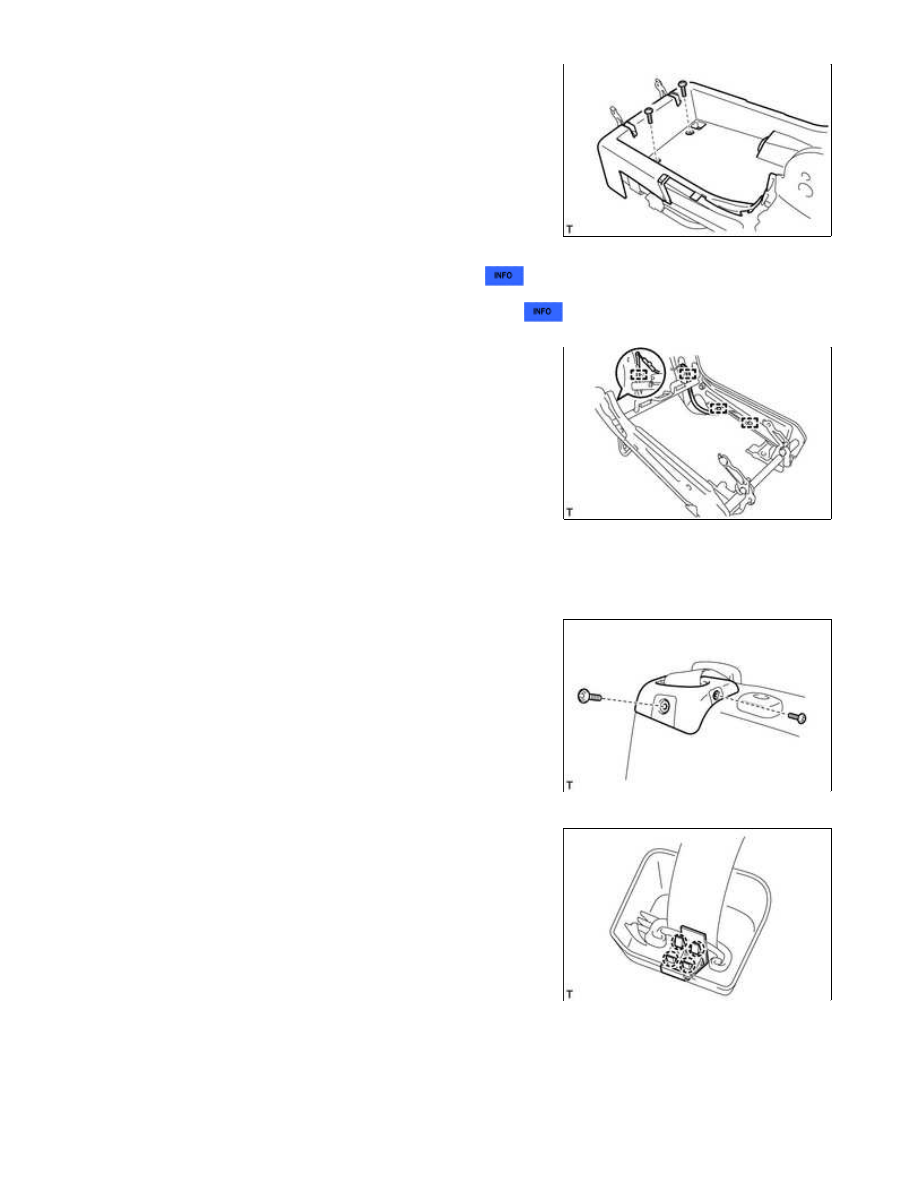

19. REMOVE FRONT SEAT UNDER TRAY

(b) Using a T30 "TORX" socket wrench, remove the 2 bolts and front

seat under tray.

20. REMOVE POWER OUTLET SOCKET ASSEMBLY

21. REMOVE CENTER POWER OUTLET SOCKET COVER

22. REMOVE CONSOLE BOX WIRE

(a) Detach the 4 clamps and remove the console box wire.

23. REMOVE FRONT SEAT HEADREST ASSEMBLY

(a) Remove the front seat headrest assembly.

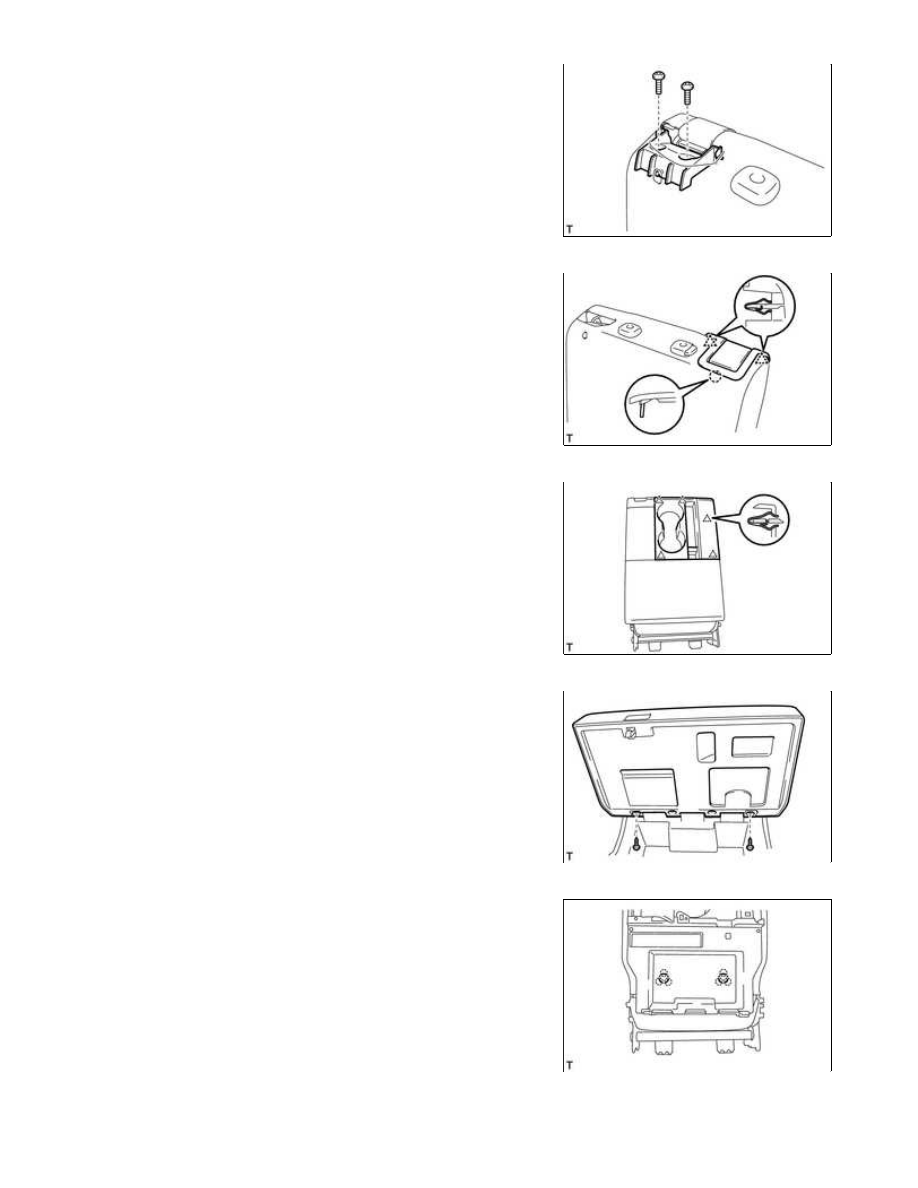

24. REMOVE FRONT SEAT SHOULDER BELT COVER

(a) Using a T10 "TORX" socket wrench, remove the 2 screws and

front seat shoulder belt cover.

25. REMOVE UPPER REAR SEATBACK LOCK BEZEL

(a) Detach the 4 claws and remove the upper rear seatback lock

bezel.

(b) Disconnect the center front seat belt assembly from the front

seat shoulder belt cover.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

26. REMOVE LOWER FRONT SEAT SHOULDER BELT

COVER

(a) Using a T30 "TORX" socket wrench, remove the 2 bolts and

lower front seat shoulder belt cover.

27. REMOVE RECLINING REMOTE CONTROL BEZEL

(a) Detach the 2 clips and claw, and then remove the reclining

remote control bezel.

28. REMOVE FRONT SEAT TRAY

(a) Detach the 5 clips and remove the front seat tray.

29. REMOVE CENTER FRONT SEAT ARMREST COVER

(a) Remove the 2 screws and center front seat armrest cover.

30. REMOVE SEAT FASTENER COVER

(a) Detach the 6 claws and remove the 2 seat fastener covers.

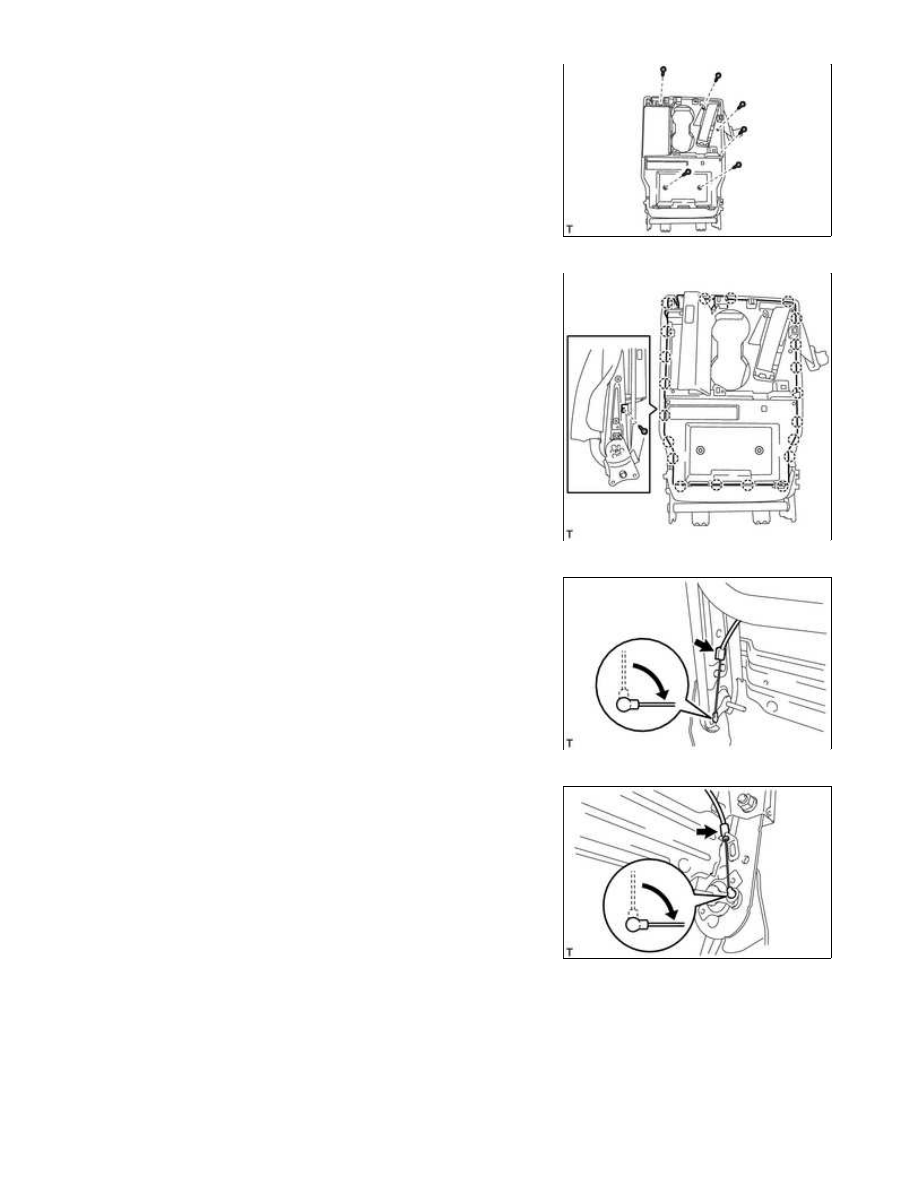

31. REMOVE FRONT SEATBACK BOARD SUB-ASSEMBLY

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

(a) Remove the 6 screws.

(b) Detach the 21 claws and remove the screw.

(c) LH Side:

Disconnect the cable from the center seatback frame inner side.

(d) RH Side:

Disconnect the cable from the center seatback frame inner side.

(e) Remove the front seatback board sub-assembly.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...
