Toyota Tundra (2015 year). Manual - part 2479

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEA00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE CENTER SEATBACK PANEL

(a) for Regular Cab:

(1) Detach the 4 claws, 4 clips and remove the center seatback

panel.

(b) for Double Cab:

(1) Remove the 2 screws.

(2) Detach the 4 clips and remove the center seatback panel.

(3) Disconnect the connector.

(c) for CrewMax:

(1) Detach the 4 claws, 4 clips and remove the center seatback

panel.

(2) Disconnect the connector.

2. REMOVE REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

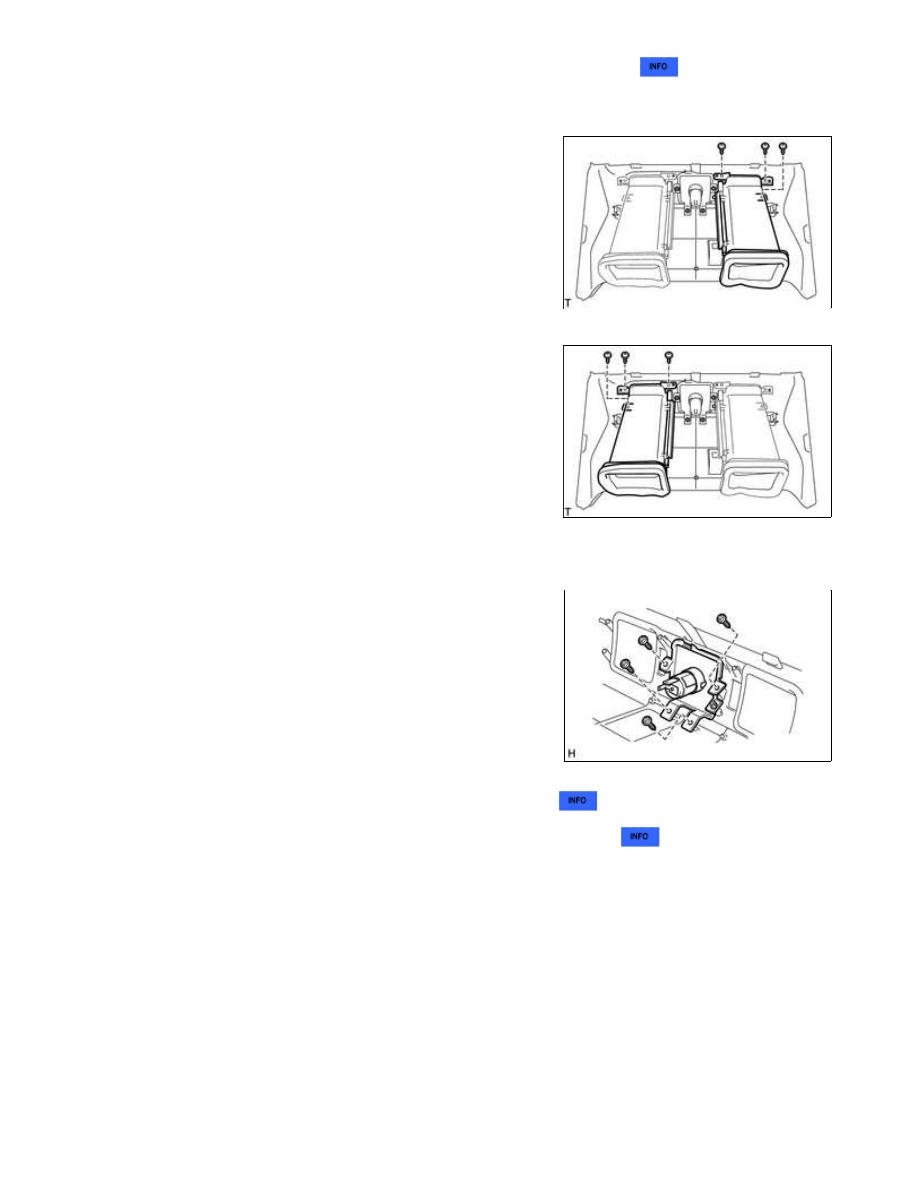

3. REMOVE REAR POWER OUTLET SOCKET COVER (for Double Cab)

4. REMOVE NO. 2 CONSOLE BOX REGISTER ASSEMBLY (for CrewMax)

(a) Remove the 3 screws and No. 2 console box register assembly.

5. REMOVE NO. 1 CONSOLE BOX REGISTER ASSEMBLY

(for CrewMax)

(a) Remove the 3 screws and No. 1 console box register assembly.

6. REMOVE NO. 2 SEATBACK LOCK CONTROL BEZEL (for CrewMax)

(a) Remove the 4 screws and No. 2 seatback lock control bezel.

7. REMOVE REAR POWER OUTLET SOCKET (for CrewMax)

8. REMOVE REAR POWER OUTLET SOCKET COVER (for CrewMax)

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

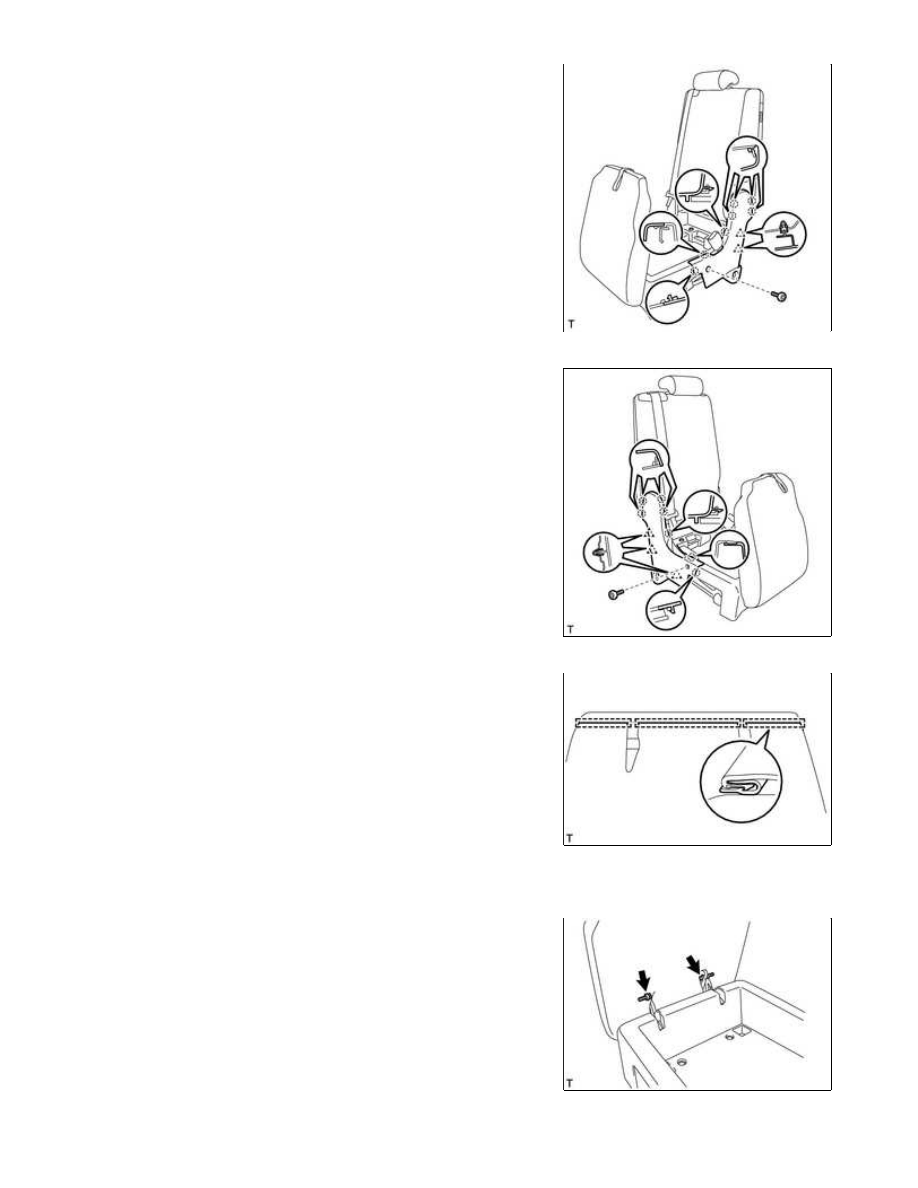

9. REMOVE CENTER SEAT CUSHION SHIELD LH

(a) Using a T30 "TORX" socket wrench, remove the bolt.

(b) Detach the 7 claws and 2 clips and remove the center seat

cushion shield LH.

10. REMOVE CENTER SEAT CUSHION SHIELD RH

(a) Using a T30 "TORX" socket wrench, remove the bolt.

(b) Detach the 7 claws and 3 clips and remove the center seat

cushion shield RH.

11. REMOVE CENTER FRONT SEAT CUSHION COVER

(a) Detach the 3 hooks and remove the center front seat cushion

cover.

12. REMOVE CENTER FRONT SEAT CUSHION ASSEMBLY

(a) Remove the 2 bolts and center front seat cushion assembly.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

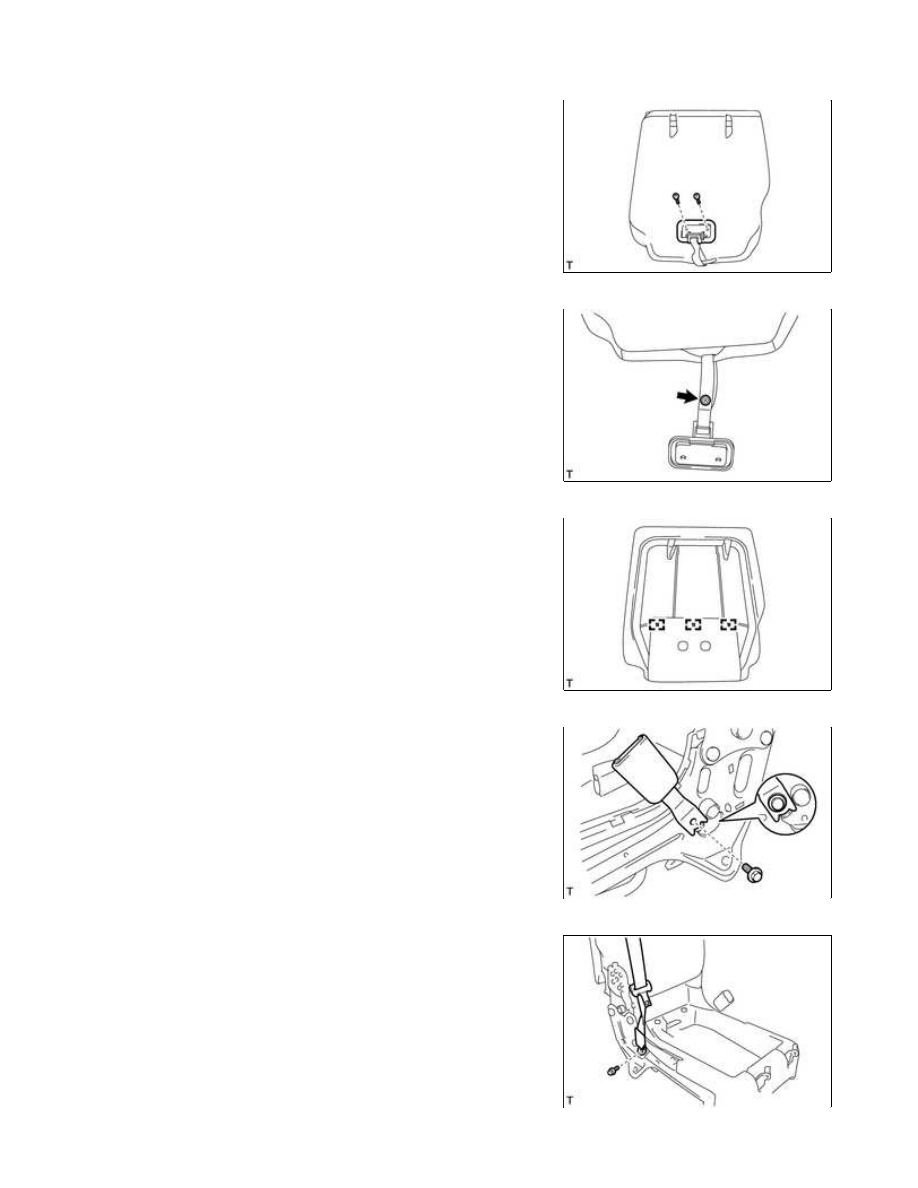

13. REMOVE REAR SEAT LOCK LATCH

(a) Using a T30 "TORX" socket wrench, remove the 2 bolts.

(b) Unfasten the button and remove the rear seat lock latch.

14. REMOVE CENTER FRONT SEAT CUSHION PAD

(a) Remove the 3 hog rings and center front seat cushion pad.

15. REMOVE CENTER FRONT SEAT INNER BELT

ASSEMBLY

(a) Remove the bolt and center front seat inner belt assembly.

16. DISCONNECT CENTER FRONT SEAT BELT ASSEMBLY

RH

(a) Remove the bolt and disconnect the center front seat belt

assembly RH.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...
