Toyota Tundra (2015 year). Manual - part 2478

ILLUSTRATION

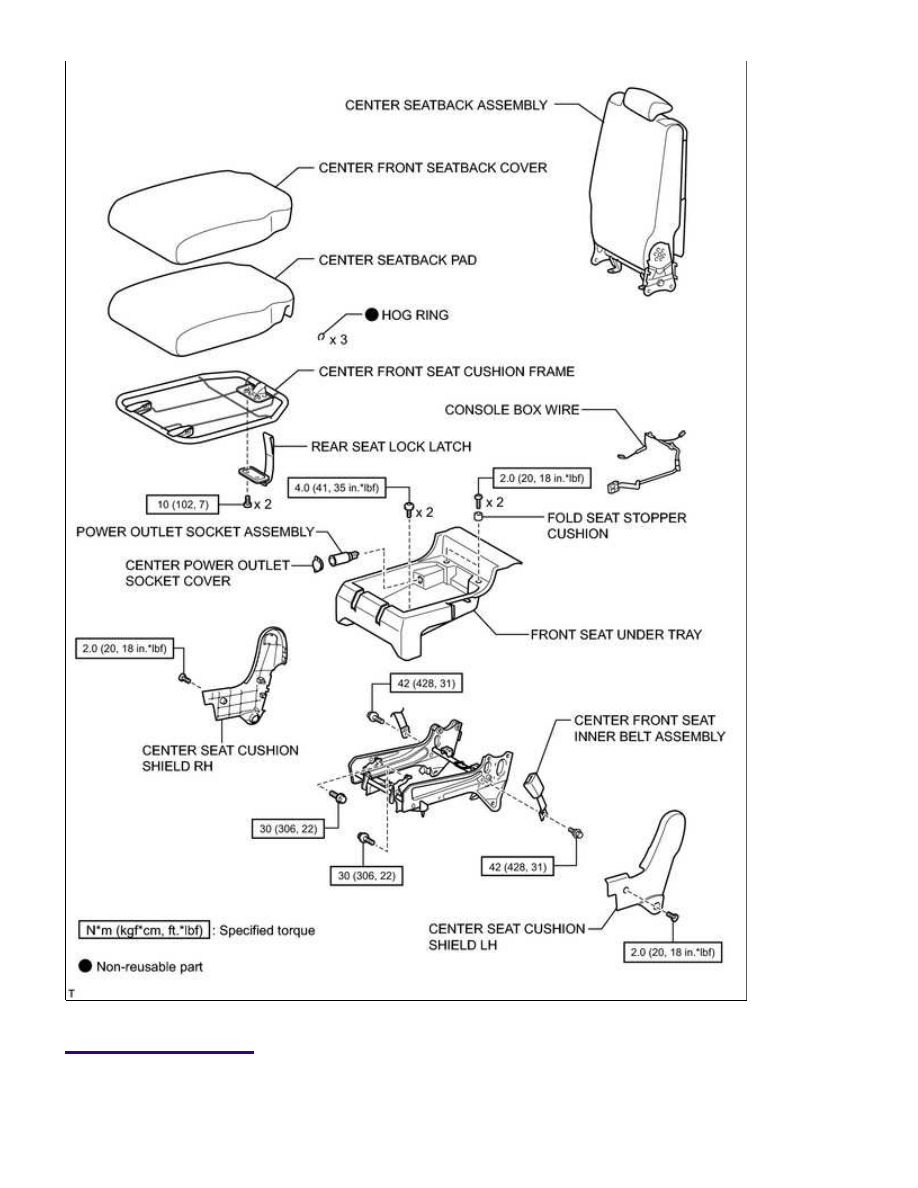

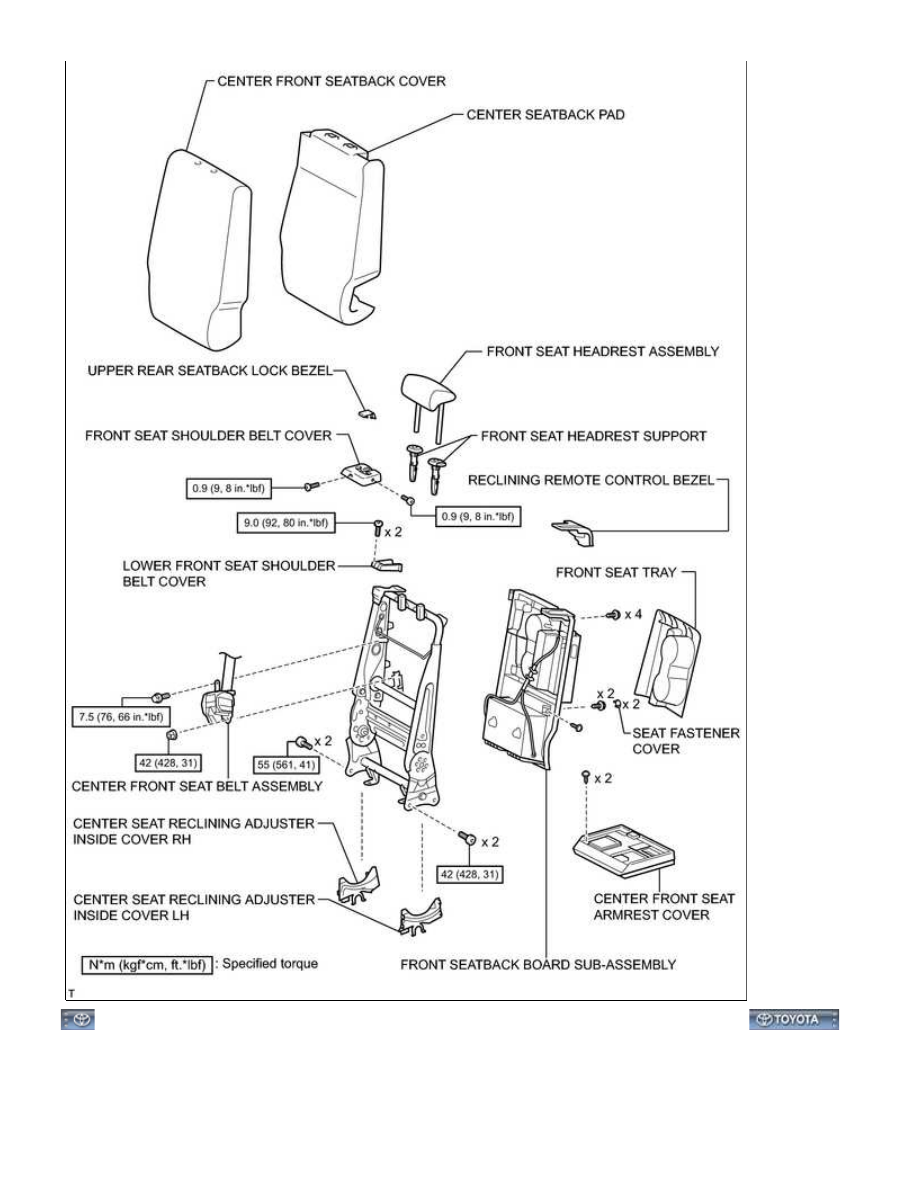

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): COMPONENTS; 2...

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): COMPONENTS; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE900BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Power Seat:

(b) for Manual Seat:

2. REMOVE FRONT SEAT ASSEMBLY RH

HINT:

Use the same procedure as for the driver seat.

(a) for Power Seat:

(b) for Manual Seat:

3. REMOVE CENTER FRONT SEAT ASSEMBLY

(a) Open the center front seat cushion sub-assembly.

(b) Take out the center seat cushion carpet.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REMOVAL; 2015 ...

(c) Remove the 4 bolts and disconnect the connector.

(d) Remove the center front seat assembly.

NOTICE:

Be careful not to damage the vehicle body.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REMOVAL; 2015 ...
