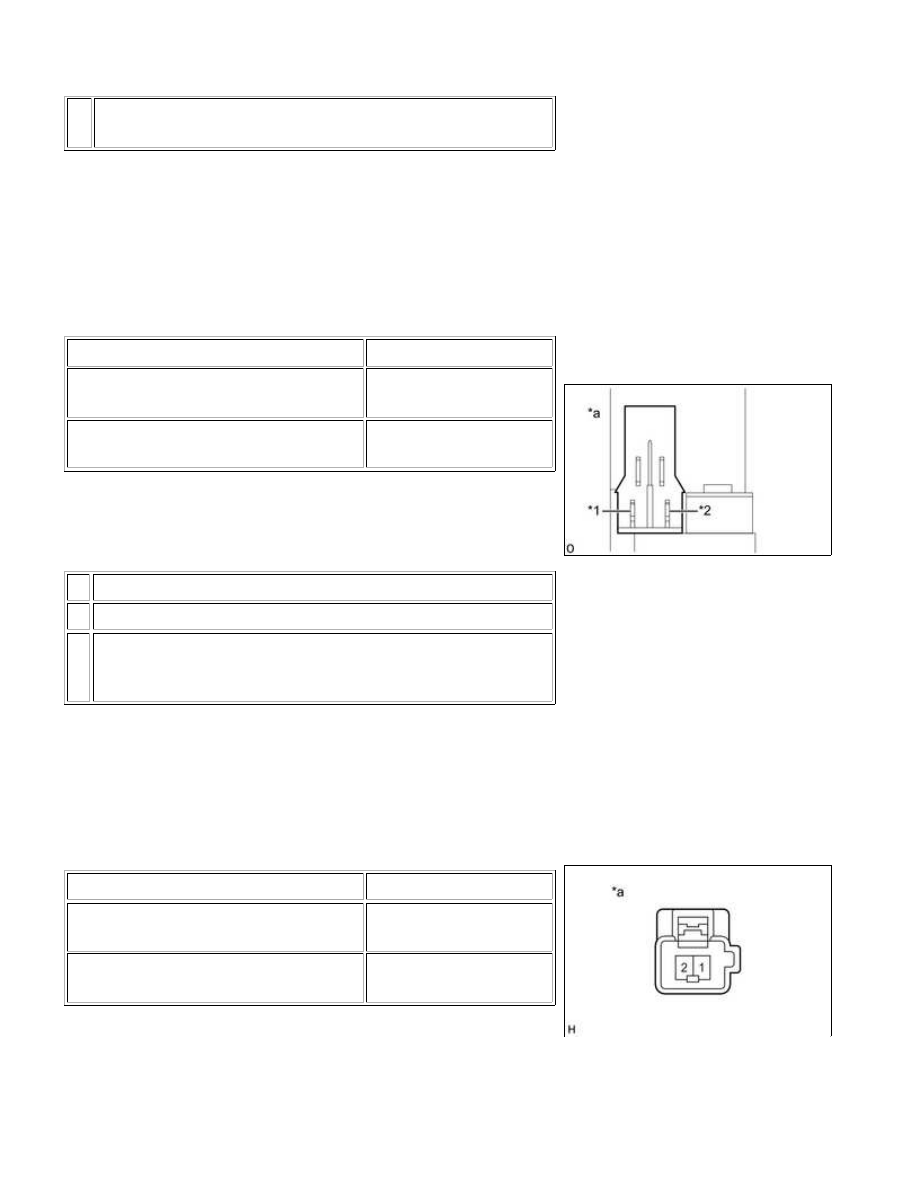

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Frame Sub-assembly LH (Slide Motor LH))

connector, and check that the front vertical motor LH

operates smoothly as follows.

OK:

CONDITION

SWITCH CONDITION

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Upward

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Downward

If the result is not as specified, replace the front seat cushion

frame sub-assembly LH.

Text in Illustration

*1 Terminal 1

*2 Terminal 2

*a

Component without wire harness connected

(Front Seat Cushion Frame Sub-assembly LH (Front Vertical Motor

LH))

check that the lifter motor LH operates smoothly as follows.

OK:

CONDITION

SWITCH CONDITION

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Upward

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Downward

If the result is not as specified, replace the front seat cushion

frame sub-assembly LH.

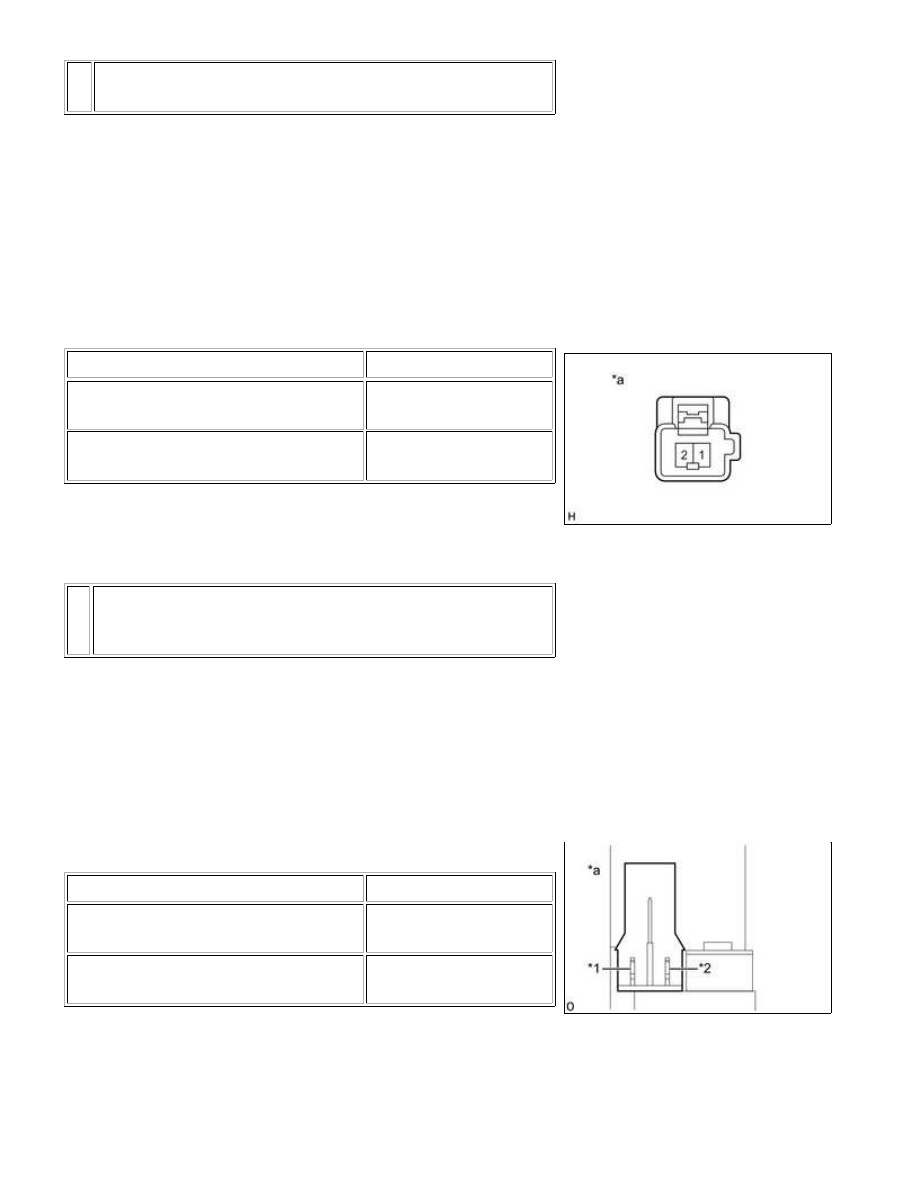

Text in Illustration

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: INSPECTION; 20...

*a

Component without wire harness connected

(Front Seat Cushion Frame Sub-assembly LH (Lifter Motor LH))

5. INSPECT FRONT SEAT CUSHION PANEL SUB-ASSEMBLY (w/ Leg Support Adjustment

Switch)

connector, and check that the leg support adjustment motor

operates smoothly as follows.

OK:

CONDITION

SWITCH CONDITION

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Forward

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Backward

If the result is not as specified, replace the front seat cushion

panel sub-assembly.

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Panel Sub-assembly (Leg Support Adjustment

Motor))

6. INSPECT FRONT SEATBACK FRAME SUB-ASSEMBLY RH

and check that the reclining motor RH operates smoothly as

follows.

OK:

CONDITION

SWITCH CONDITION

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Forward

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Backward

If the result is not as specified, replace the front seatback

frame sub-assembly RH.

Text in Illustration

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: INSPECTION; 20...

*1 Terminal 1

*2 Terminal 2

*a

Component without wire harness connected

(Front Seatback Frame Sub-assembly RH (Reclining Motor RH))

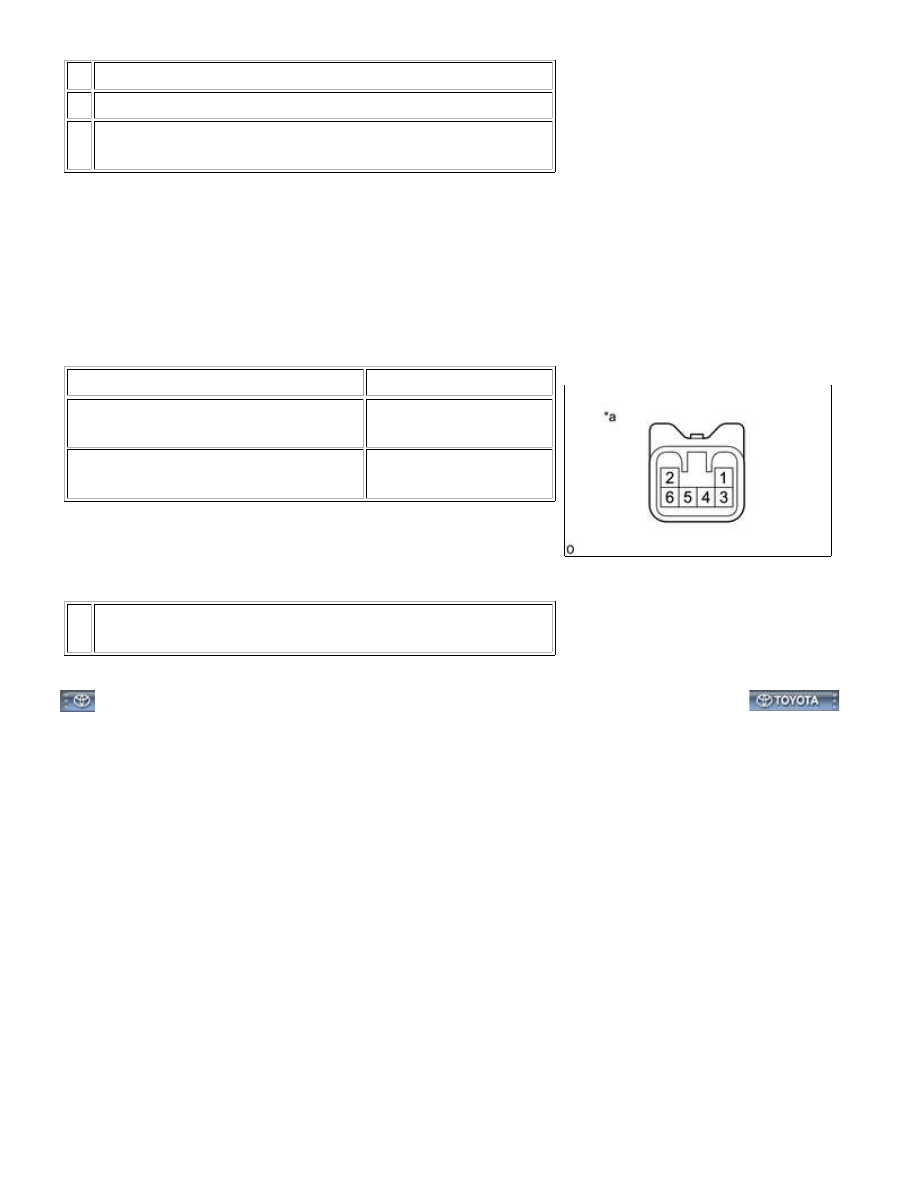

7. INSPECT FRONT SEAT CUSHION FRAME SUB-ASSEMBLY RH

check that the slide motor RH operates smoothly as follows.

OK:

CONDITION

SWITCH CONDITION

Battery positive (+) → Terminal 4
Battery negative (-) → Terminal 3

Forward

Battery positive (+) → Terminal 3
Battery negative (-) → Terminal 4

Backward

If the result is not as specified, replace the front seat cushion

frame sub-assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Frame Sub-assembly RH (Slide Motor RH))

SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: INSPECTION; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT MOTOR ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEAT CUSHION SHIELD WIRE LH

2. INSTALL FRONT SEAT CUSHION SHIELD WIRE RH (for Front Passenger Side)

3. INSTALL UPPER NO. 4 SEAT TRACK COVER

4. INSTALL UPPER NO. 3 SEAT TRACK COVER

HINT:

Use the same procedure described for the upper No. 4 seat track cover.

5. INSTALL UPPER SEAT TRACK COVER

6. INSTALL FRONT LOWER SEAT CUSHION SHIELD LH (for Driver Side)

7. INSTALL FRONT LOWER SEAT CUSHION SHIELD RH (for Driver Side)

HINT:

Use the same procedure described for the LH side.

8. INSTALL FRONT LOWER SEAT CUSHION SHIELD LH (for Front Passenger Side)

9. INSTALL FRONT LOWER SEAT CUSHION SHIELD RH (for Front Passenger Side)

HINT:

Use the same procedure described for the LH side.

10. INSTALL FRONT SEAT CUSHION FRAME SUB-ASSEMBLY LH

(a) Install the front seat cushion panel sub-assembly with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

12. INSTALL FRONT SEAT CUSHION WIRE LH (for Driver Side)

13. INSTALL FRONT SEAT CUSHION WIRE RH (for Front Passenger Side)

14. INSTALL SEAT CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)
