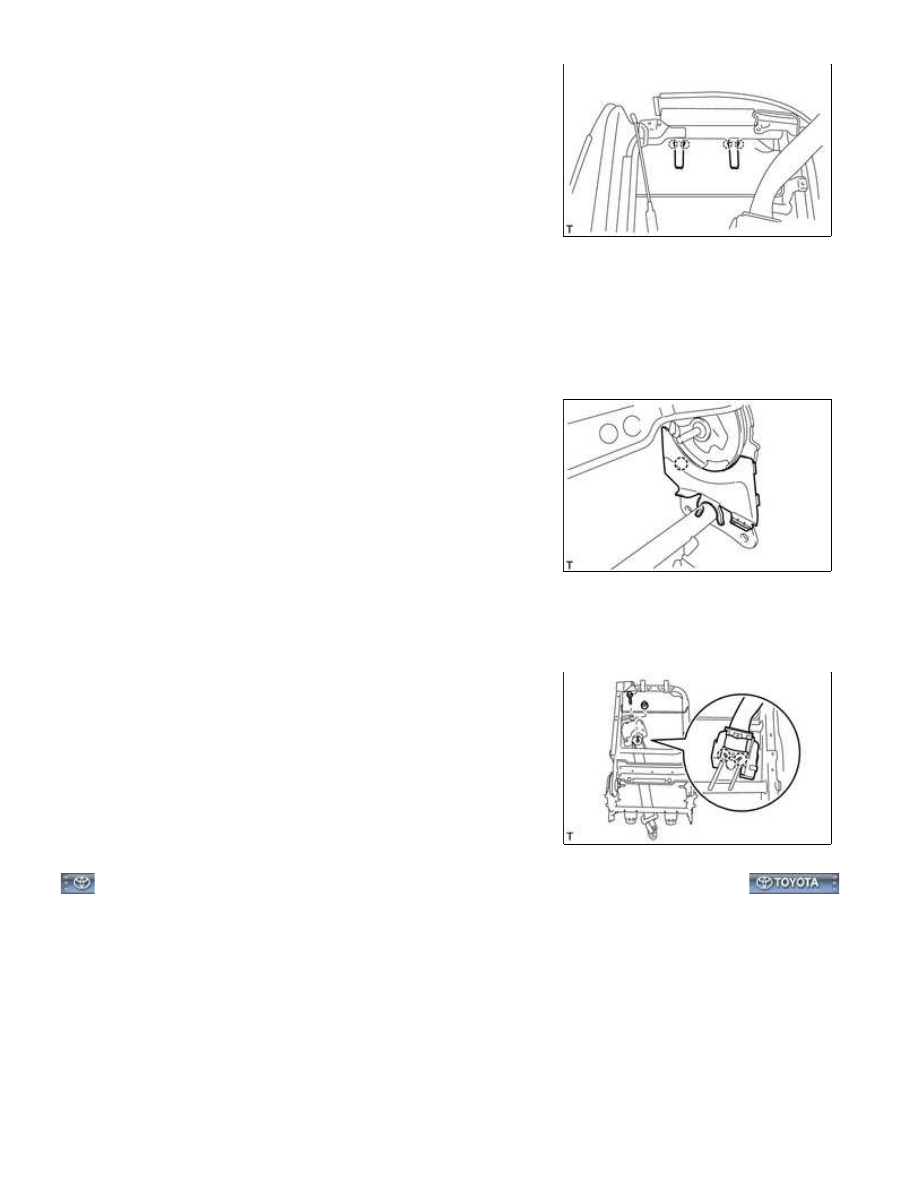

32. REMOVE FRONT SEAT HEADREST SUPPORT

(a) Detach the 4 claws and remove the 2 front seat headrest

supports.

33. REMOVE CENTER FRONT SEATBACK COVER

(a) Remove the center front seatback cover.

34. REMOVE CENTER SEATBACK PAD

(a) Remove the center seatback pad.

35. REMOVE CENTER SEAT RECLINING ADJUSTER

INSIDE COVER LH

(a) Detach the claw and remove the center seat reclining adjuster

inside cover LH.

36. REMOVE CENTER SEAT RECLINING ADJUSTER INSIDE COVER RH

(a) Detach the claw and remove the center seat reclining adjuster inside cover RH.

37. REMOVE CENTER FRONT SEAT BELT ASSEMBLY

(a) Remove the nut and bolt.

(b) Detach the 2 claws and remove the center front seat belt

assembly.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): DISASSEMBLY; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEB00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

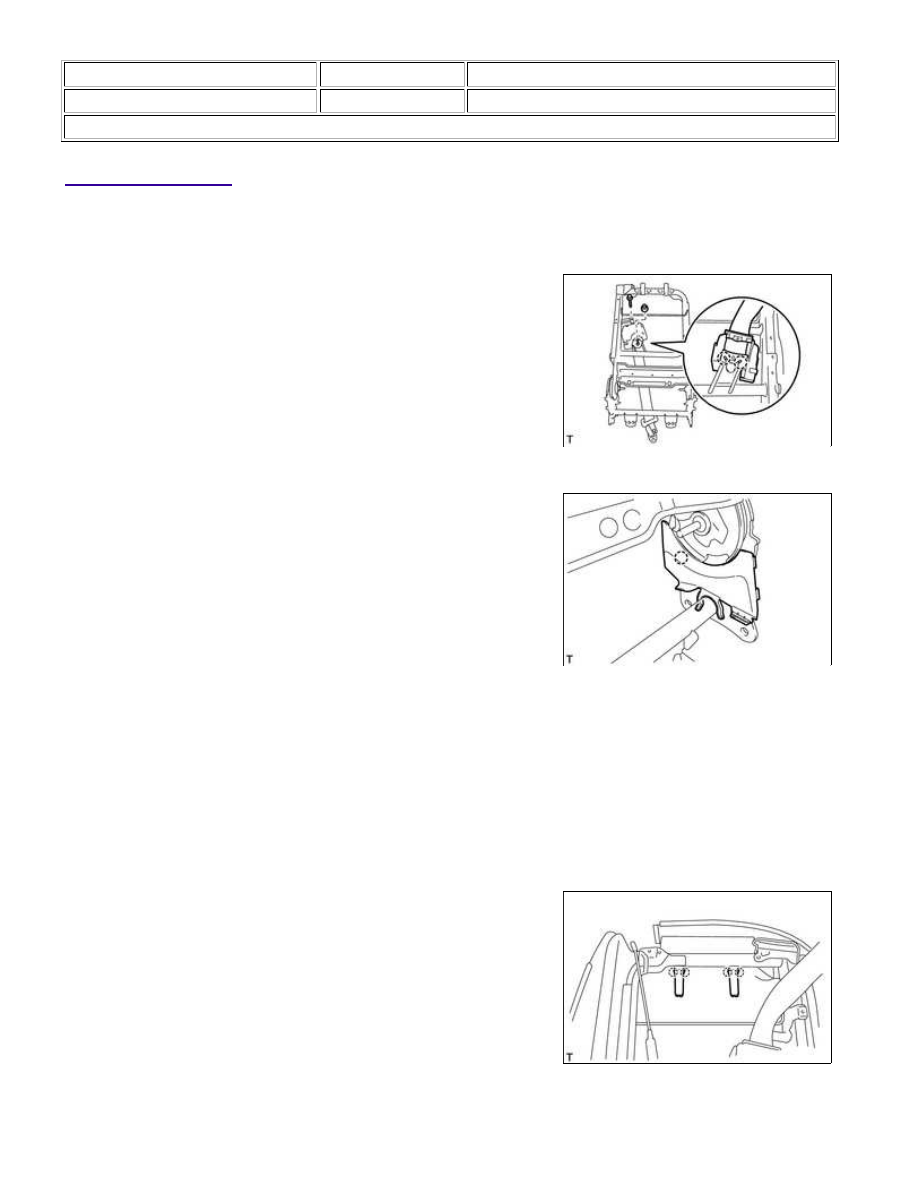

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. INSTALL CENTER FRONT SEAT BELT ASSEMBLY

(a) Attach the 2 claws to install the center front seat belt assembly.

(b) Install the bolt and nut.

Torque:

Bolt -

7.5 N·m {76 kgf·cm, 66in·lbf}

Nut -

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL CENTER SEAT RECLINING ADJUSTER INSIDE

COVER RH

(a) Attach the claw to install the center seat reclining adjuster inside

cover RH.

3. INSTALL CENTER SEAT RECLINING ADJUSTER INSIDE COVER LH

(a) Attach the claw to install the center seat reclining adjuster inside cover LH.

4. INSTALL CENTER SEATBACK PAD

(a) Install the center seatback pad.

5. INSTALL CENTER FRONT SEATBACK COVER

(a) Install the center front seatback cover.

6. INSTALL FRONT SEAT HEADREST SUPPORT

(a) Attach the 4 claws to install the 2 front seat headrest supports.

7. INSTALL FRONT SEATBACK BOARD SUB-ASSEMBLY

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...

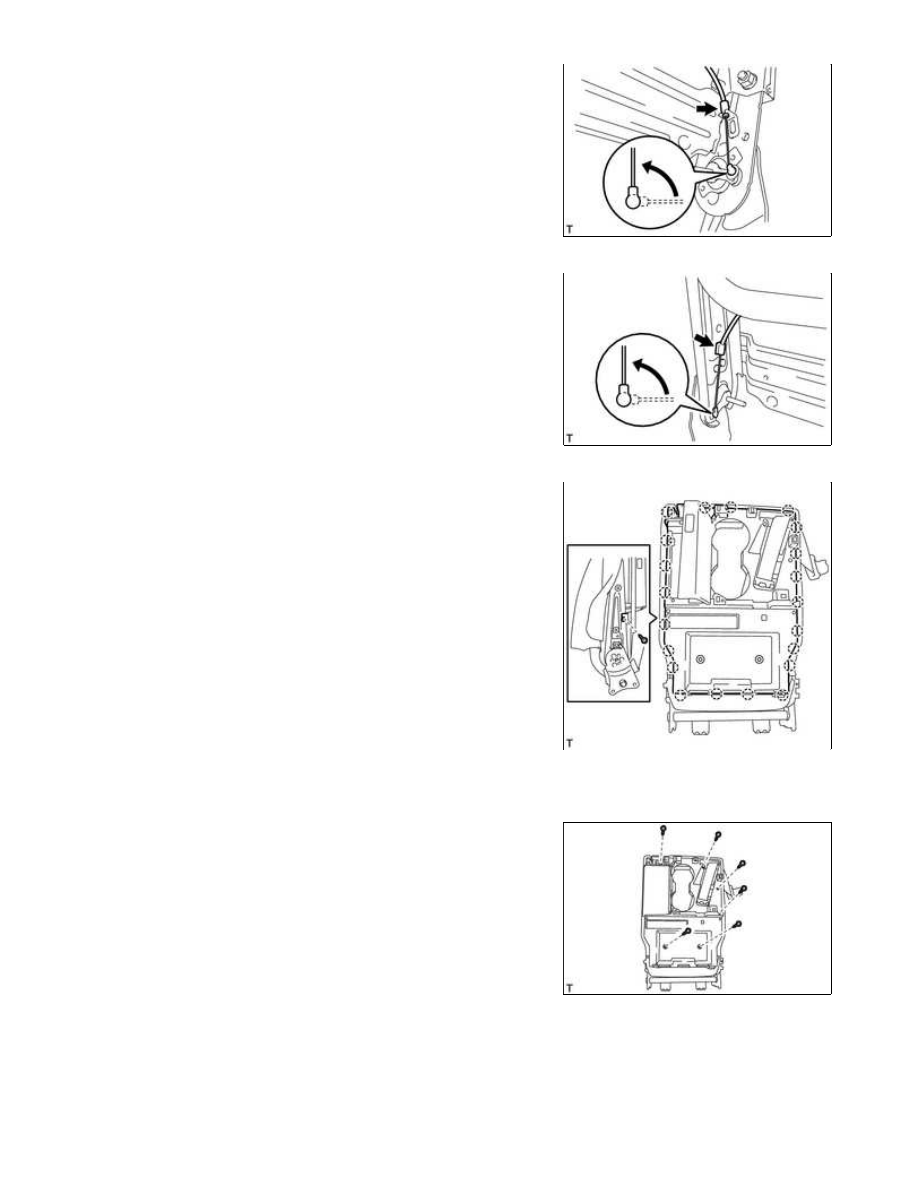

(a) RH Side:

Connect the cable to the center seatback frame inner side.

(b) LH Side:

Connect the cable to the center seatback frame inner side.

(c) Attach the 21 claws to install the front seatback board

sub-assembly.

(d) Install the screw.

(e) Install the 6 screws.

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...

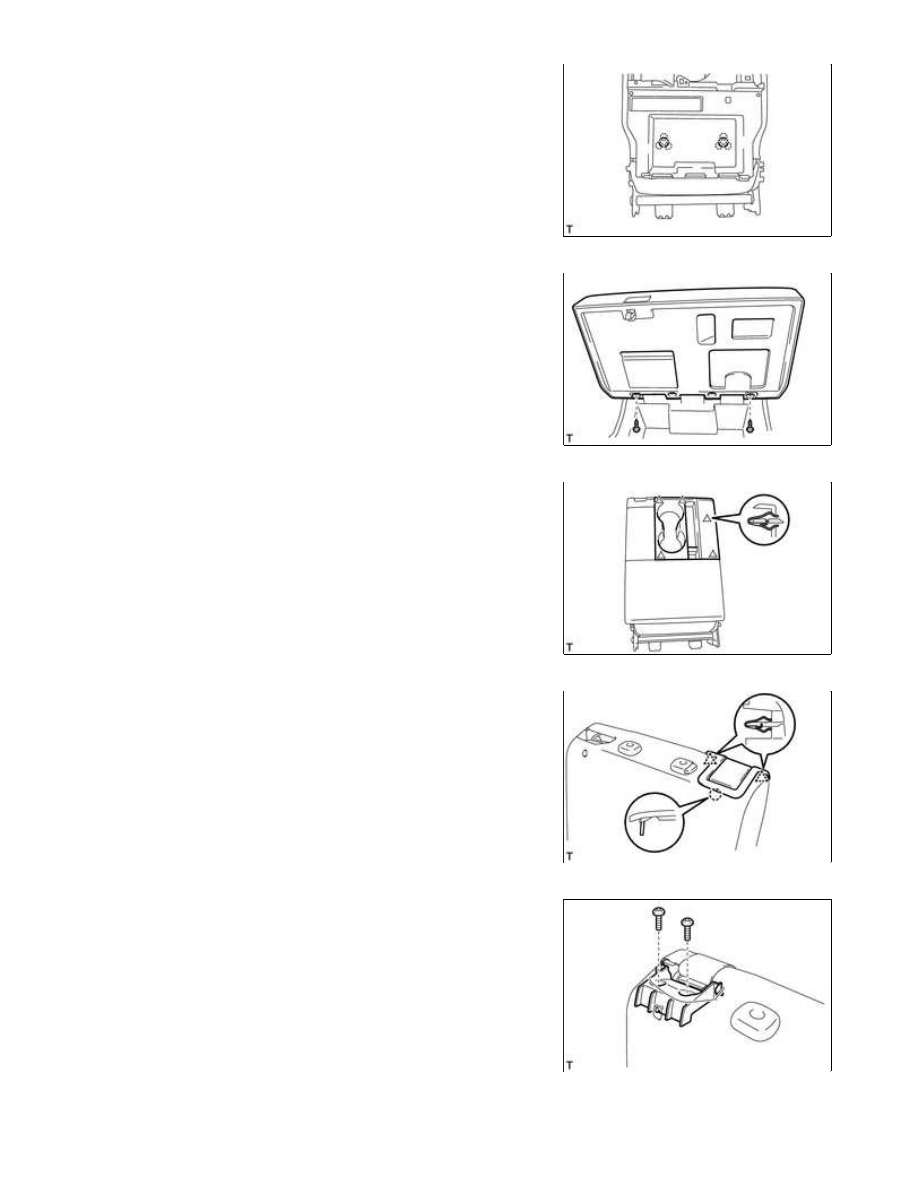

8. INSTALL SEAT FASTENER COVER

(a) Attach the 6 claws to install the 2 seat fastener covers.

9. INSTALL CENTER FRONT SEAT ARMREST COVER

(a) Install the center front seat armrest cover with the 2 screws.

10. INSTALL FRONT SEAT TRAY

(a) Attach the 5 clips to install the front seat tray.

11. INSTALL RECLINING REMOTE CONTROL BEZEL

(a) Attach the 2 clips and claw to install the reclining control bezel.

12. INSTALL LOWER FRONT SEAT SHOULDER BELT

COVER

(a) Using a T30 "TORX" socket wrench, install the lower front seat

shoulder belt cover with the 2 bolts.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

SEAT: FRONT SEAT ASSEMBLY (for Center Seat): REASSEMBLY; 20...
