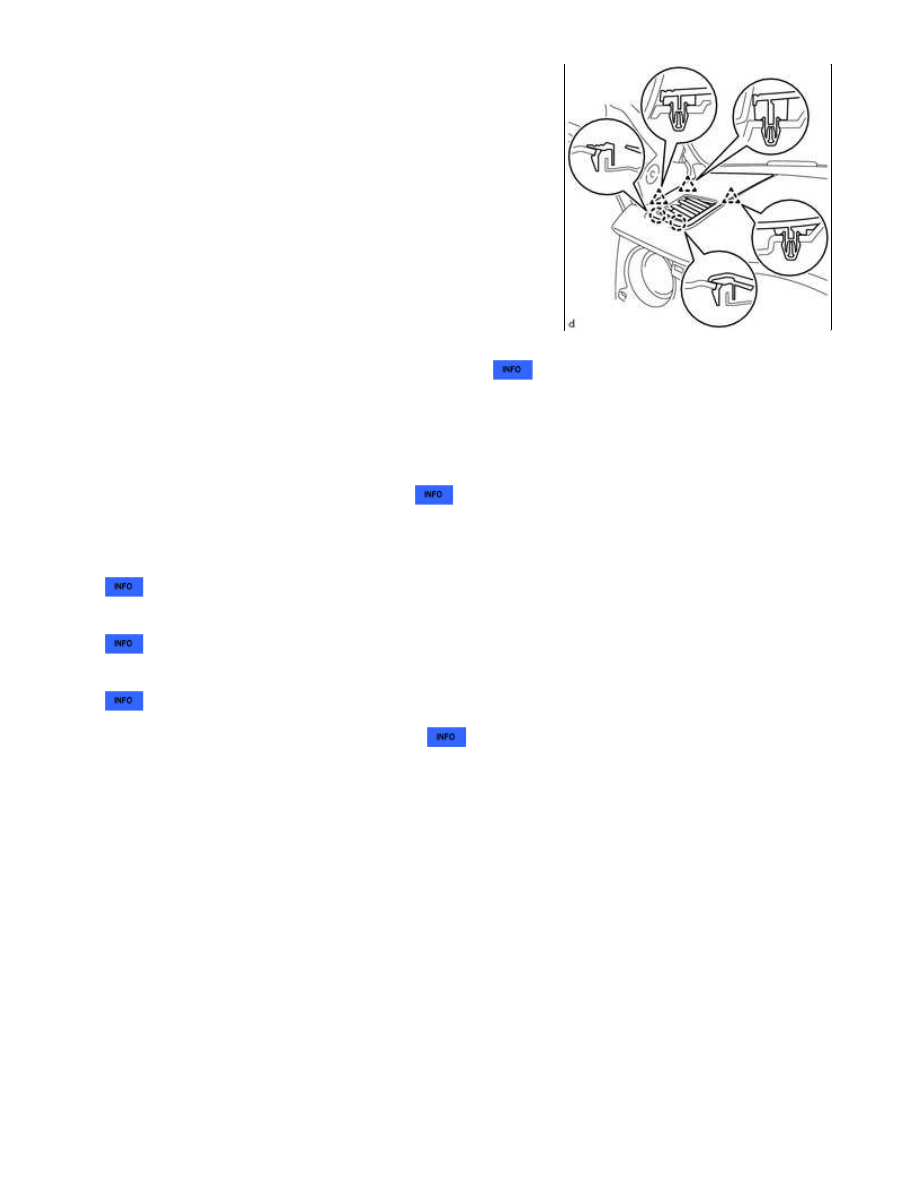

(a) Attach the 3 clips and 2 claws to install the instrument panel

speaker panel sub-assembly.

6. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

7. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

HINT:

Use the same procedure described for the instrument panel speaker panel sub-assembly.

8. INSTALL FRONT PILLAR GARNISH LH

9. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

10. INSTALL FRONT PILLAR GARNISH RH

11. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

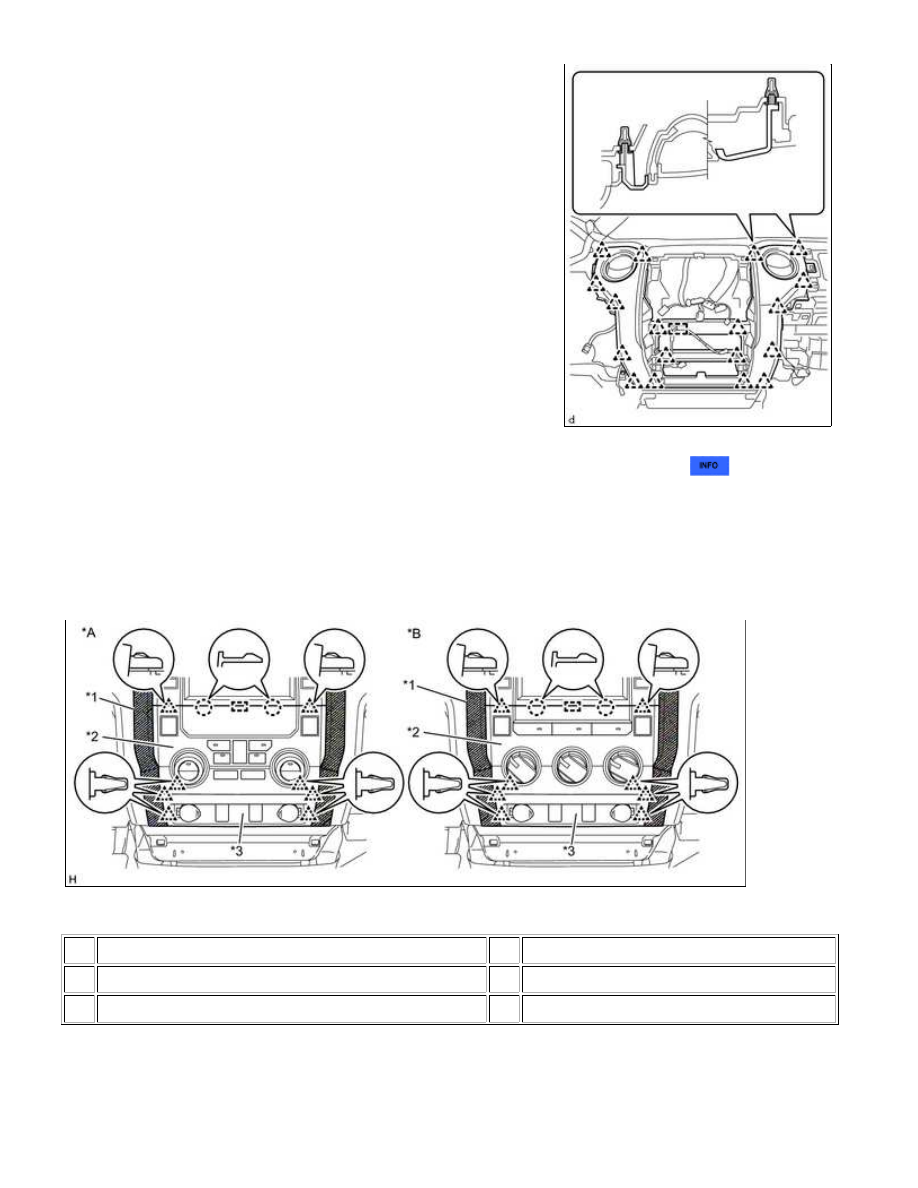

12. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

(a) for 4WD:

Connect the connector.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

(b) Attach the 18 clips and wire harness clamp to install the center

instrument cluster finish panel sub-assembly.

13. INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET

14. INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL WITH AIR

CONDITIONING CONTROL ASSEMBLY

(a) Connect each connector.

(b) Attach the 8 clips, 2 claws and guide to install the lower center instrument panel finish panel together with

the air conditioning control assembly.

Text in Illustration

*A for Automatic Air Conditioning System

*B for Manual Air Conditioning System

*1 Protective Tape

*2 Air Conditioning Control Assembly

*3 Lower Center Instrument Panel Finish Panel

-

-

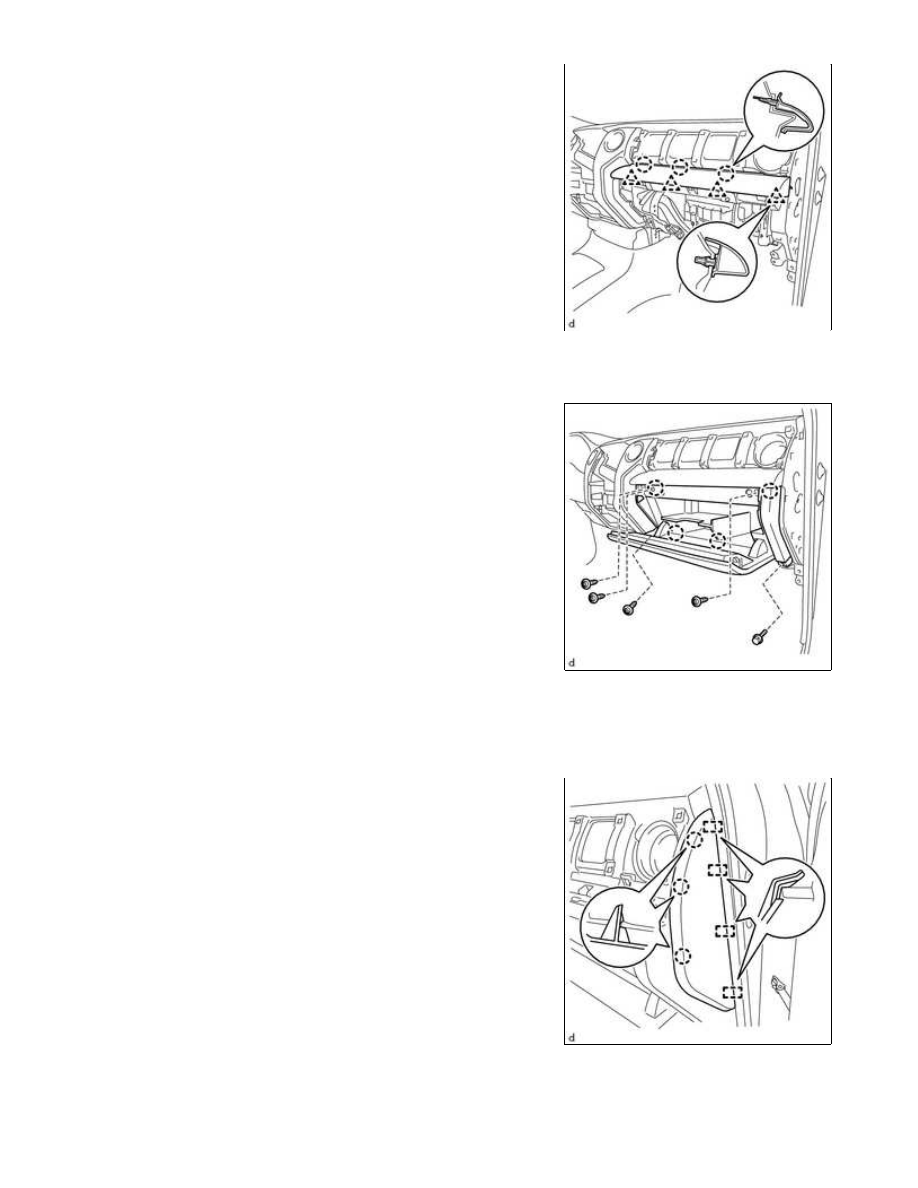

15. INSTALL NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

(a) Attach the 3 claws and 4 clips to install the No. 2 instrument

cluster finish panel garnish.

16. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

(a) Attach the 4 claws to install the lower instrument panel finish

panel sub-assembly RH.

(b) Install the 4 screws <F> and bolt <A>.

17. INSTALL INSTRUMENT SIDE PANEL RH

(a) Attach the 4 guides and 3 claws to install the instrument side

panel RH.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

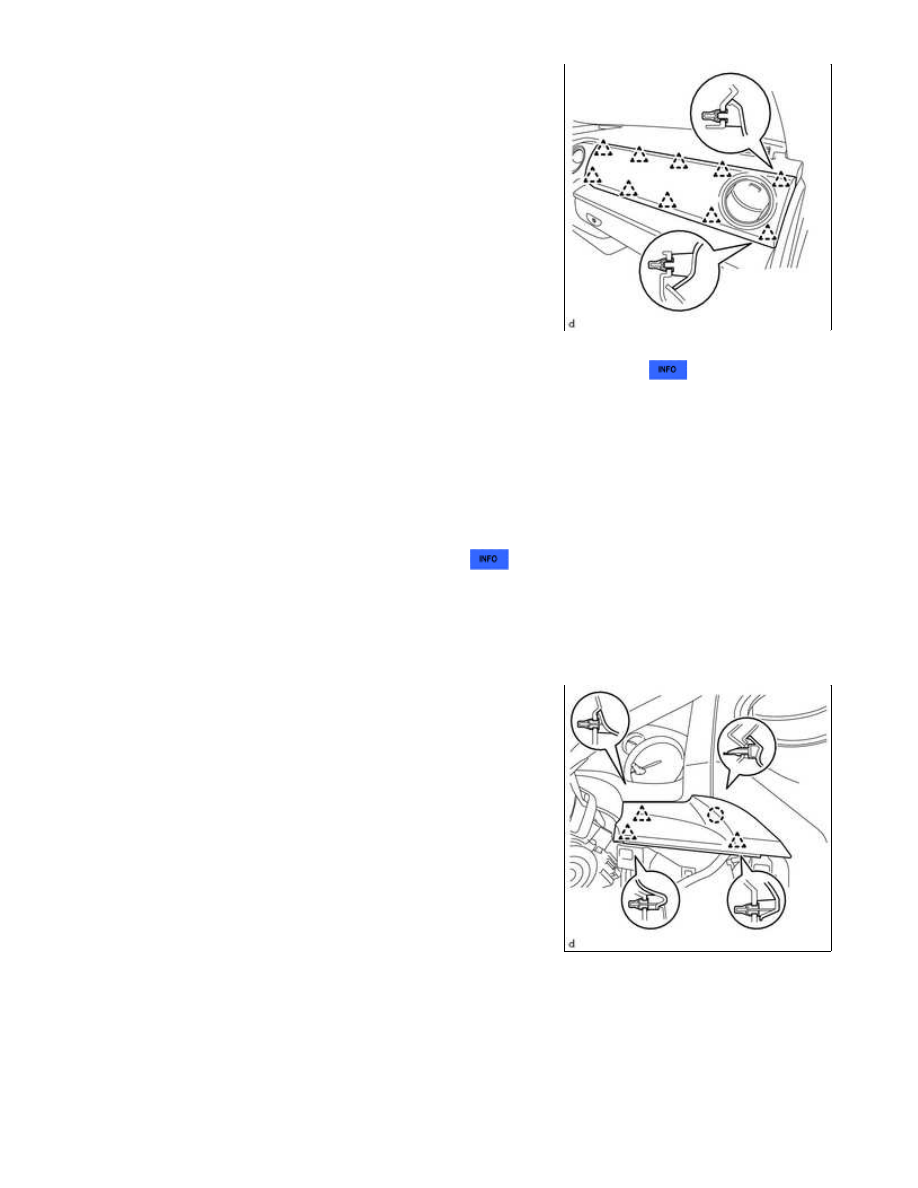

18. INSTALL NO. 4 INSTRUMENT REGISTER

SUB-ASSEMBLY

(a) Attach the 10 clips to install the No. 4 instrument register

sub-assembly.

19. INSTALL LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

20. INSTALL LOWER INSTRUMENT PANEL

(a) Attach the 3 claws to install the lower instrument panel.

(b) Install the bolt <A> and screw <D>.

21. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

(a) Attach the 2 guides, 4 claws and clip to install the No. 2 instrument panel under cover sub-assembly.

22. INSTALL COMBINATION METER ASSEMBLY

23. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

(a) Attach the 6 clips to install the instrument cluster finish panel assembly.

(b) Install the 2 clips.

24. INSTALL INSTRUMENT CLUSTER FINISH PANEL

ORNAMENT

(a) Attach the 3 clips and claw to install the instrument cluster finish

panel ornament.

25. INSTALL NO. 2 SWITCH HOLE BASE

(a) Connect each connector.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...
