Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Column Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL NO. 1 INSTRUMENT PANEL CLIP

(a) Attach the 2 claws to install the 2 No. 1 instrument panel clips.

2. INSTALL NO. 3 INSTRUMENT PANEL STAY

(a) Attach the 3 claws to install the 3 No. 3 instrument panel stays.

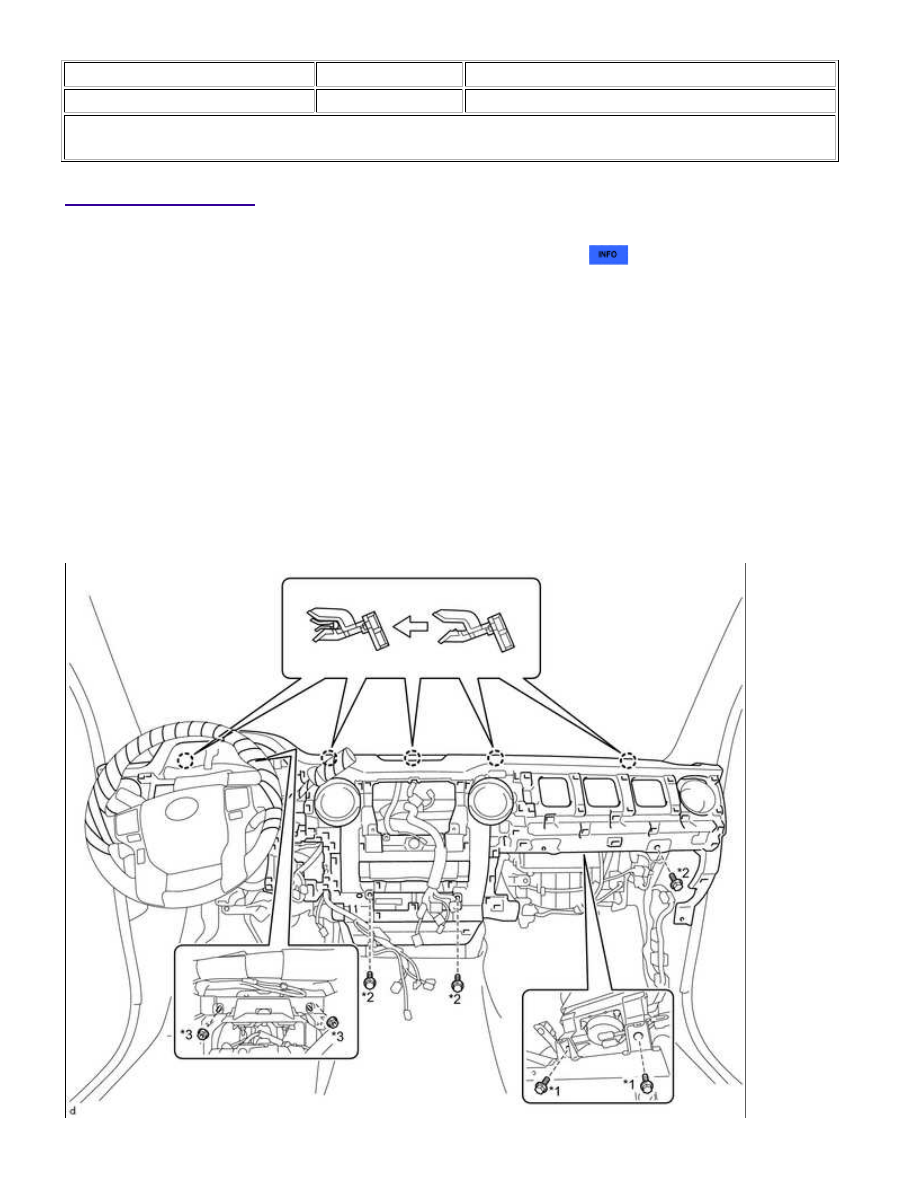

3. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

(a) Set the instrument panel sub-assembly and attach the 5 claws.

(b) Install the 2 nuts <C> and 3 bolts <B>.

(c) Install the 2 bolts <G>.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

Text in Illustration

*1

Bolt <G>

*2

Bolt <B>

*2

Nut <C>

-

-

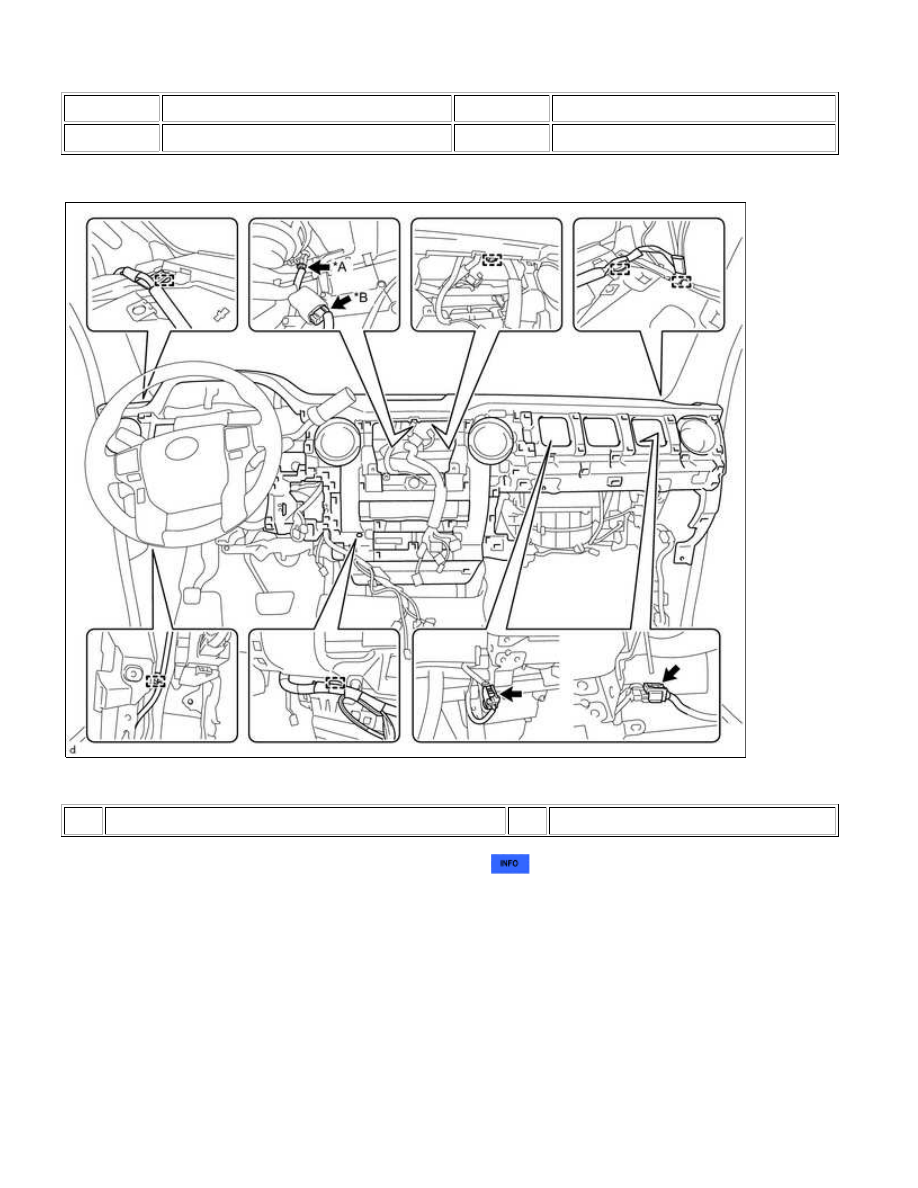

(d) Connect each connector and attach each wire harness clamp.

Text in Illustration

*A

w/ Automatic Light Control System

*B

w/ Front Center Speaker

4. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH

5. INSTALL INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY
