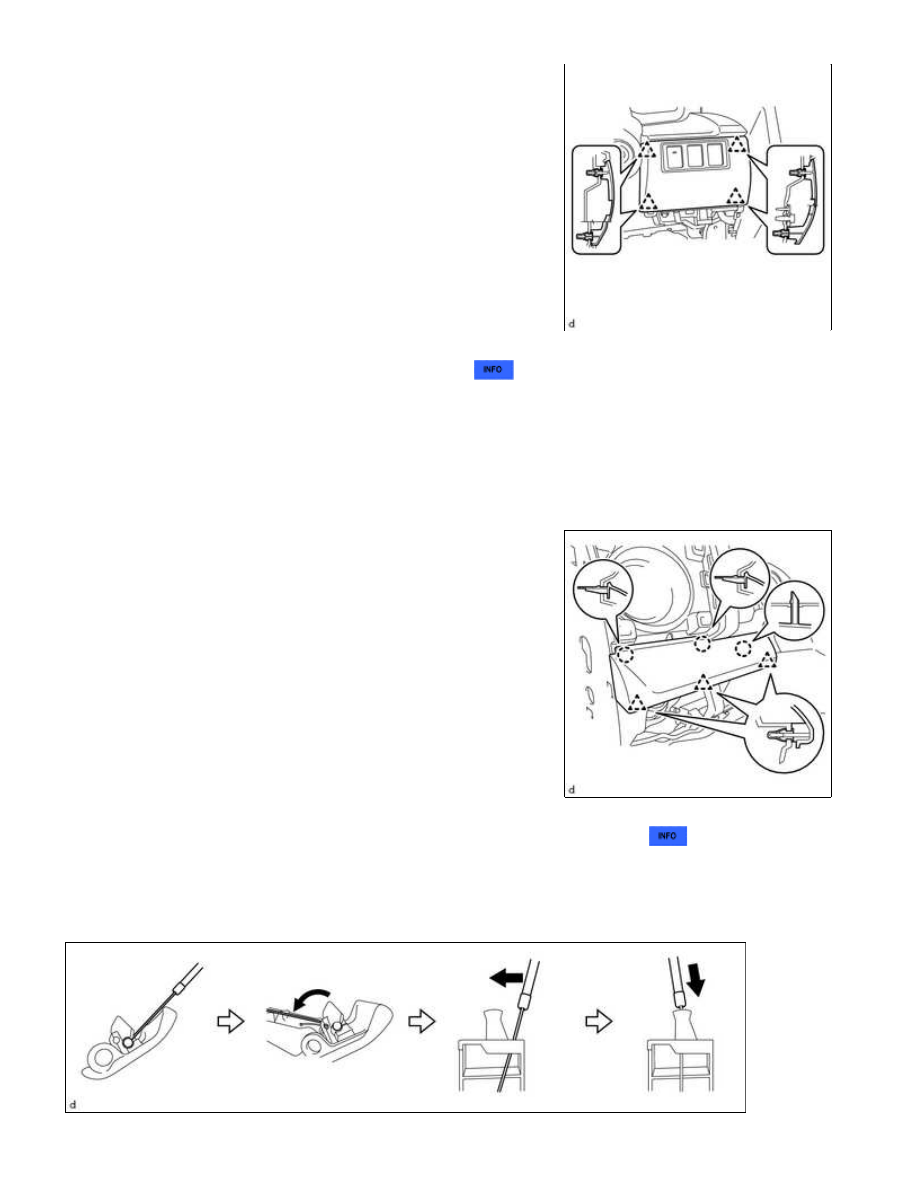

(b) Attach the 4 clips to install the No. 2 switch hole base.

26. INSTALL UPPER STEERING COLUMN COVER

27. INSTALL LOWER STEERING COLUMN COVER

(a) Attach the 2 claws to install the lower steering column cover.

(b) While turning the steering wheel assembly to the right and left, install the 2 screws.

28. INSTALL NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

(a) Attach the 3 clips and 3 claws to install the No. 1 instrument

cluster finish panel garnish.

29. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

30. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

(a) Connect the hood lock control cable to the hood lock control lever, rotate the hood lock control cable, and

then slide and push the hood lock control cable into place.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

(b) Attach the 3 hooks to connect the hood lock control lever to the lower instrument panel finish panel

sub-assembly LH.

(c) Connect each connector.

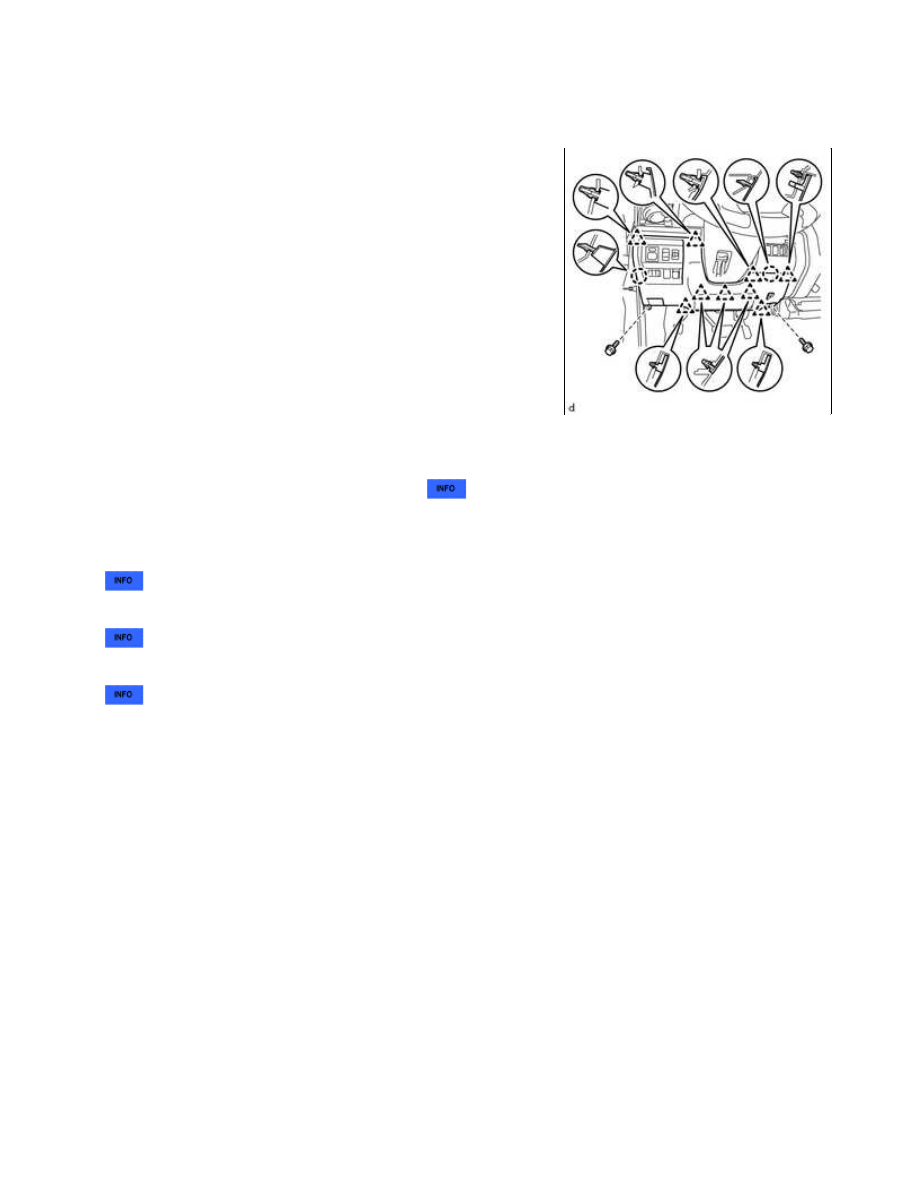

(d) Attach the 9 clips and 2 claws to install the lower instrument

panel finish panel sub-assembly LH.

(e) Install the 2 bolts <A>.

31. INSTALL COWL SIDE TRIM BOARD LH

32. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

33. INSTALL COWL SIDE TRIM BOARD RH

HINT:

Use the same procedure described for the LH side.

34. INSTALL FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

35. INSTALL LOWER CENTER INSTRUMENT COVER

(a) Attach the 2 guides and 2 clips to install the lower center instrument cover.

(b) Install the 2 clips.

36. INSTALL INSTRUMENT SIDE PANEL LH

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

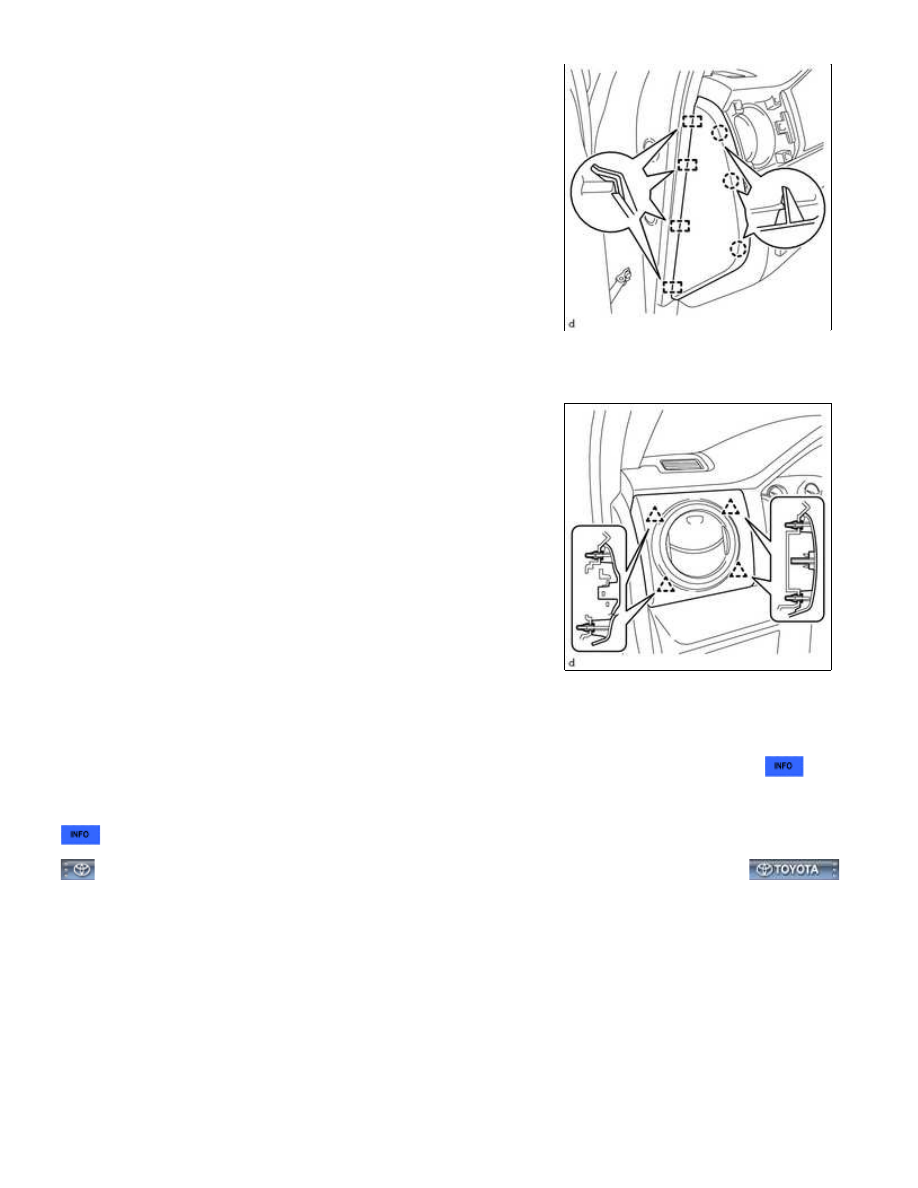

(a) Attach the 4 guides and 3 claws to install the instrument side

panel LH.

37. INSTALL NO. 1 INSTRUMENT PANEL REGISTER SUB-ASSEMBLY

(a) Attach the 4 clips to install the No. 1 instrument panel register

sub-assembly.

38. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

39. CHECK SRS WARNING LIGHT

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Col...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VHT00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floor Shift Type): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

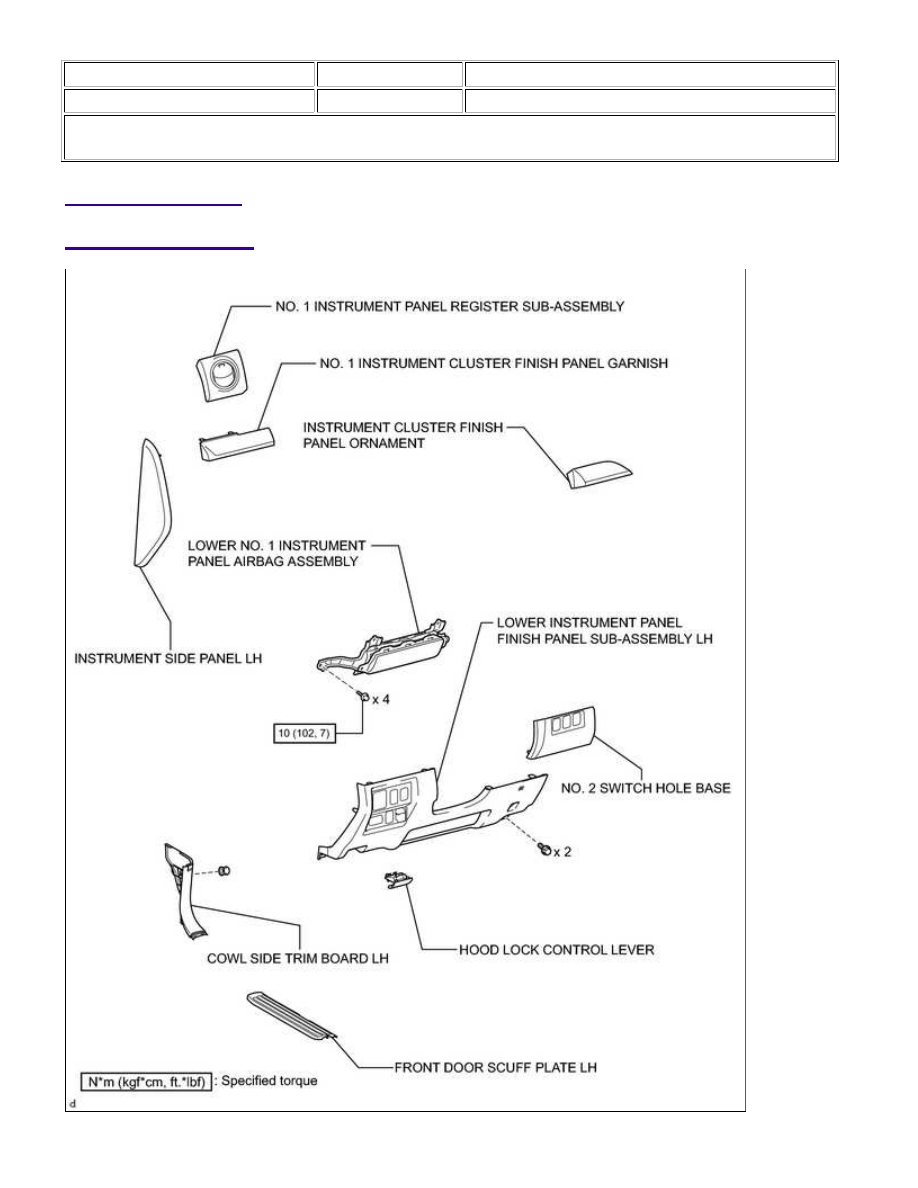

COMPONENTS
