Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002X2G04SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B279C; Theft Deterrent System Presence

Detection; 2015 MY Tundra [08/2014 -        ]

DTC

B279C

Theft Deterrent System Presence Detection

DESCRIPTION

If an ECM that is incompatible with the engine immobiliser system is installed, the ECM outputs this DTC.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE

AREA

B279C

ECM for vehicle without engine immobiliser system is installed on vehicle with engine

immobiliser system

ECM

INSPECTION PROCEDURE

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B279C is not output.

Result

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B279C; T...

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

USE SIMULATION METHOD TO CHECK

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B279C; T...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002X1G00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: Security Indicator Light Circuit; 2015 MY Tundra

[08/2014 -        ]

Security Indicator Light Circuit

DESCRIPTION

When a key is registered, the transponder key ECU outputs the key registration condition by lighting up, blinking

or turning OFF the security indicator light.

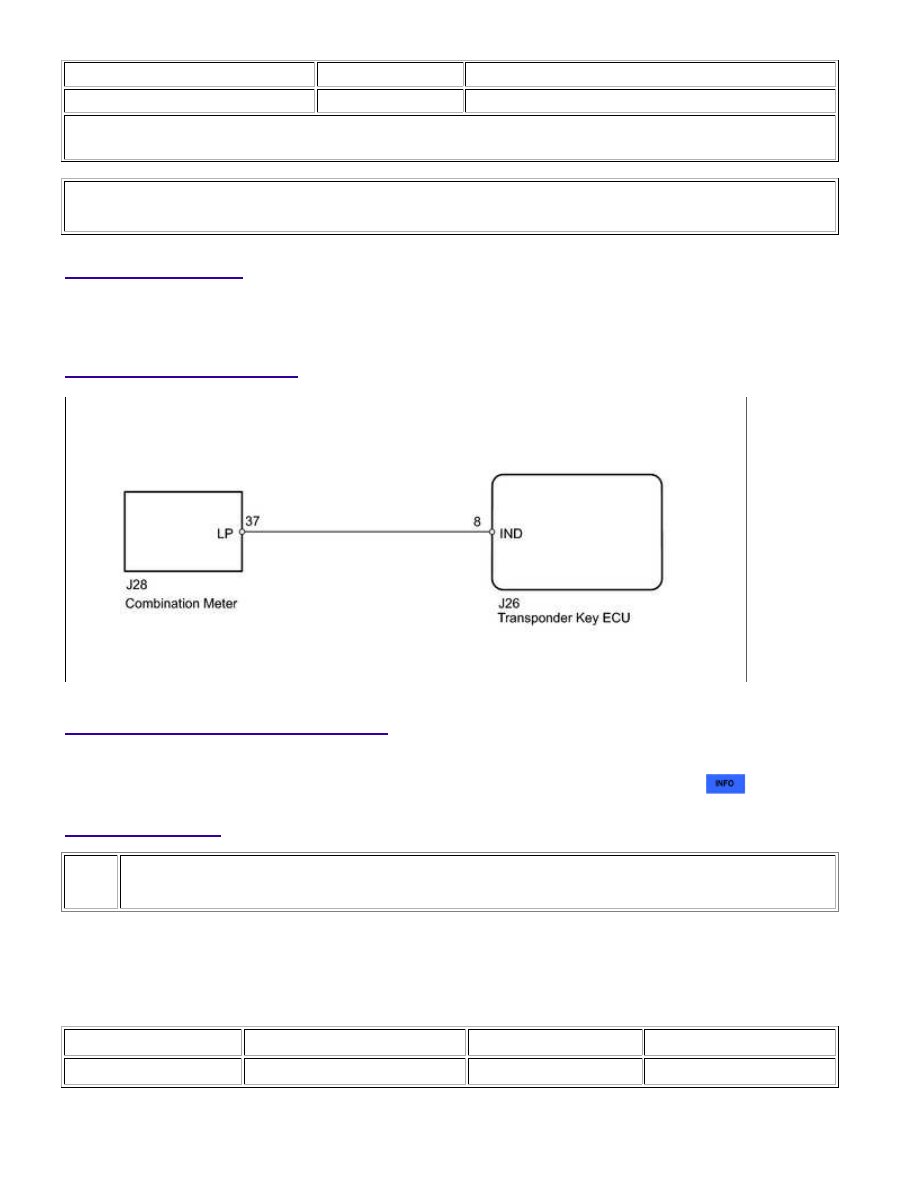

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

When the transponder key ECU is replaced, reregister the ECU - ECM communication ID



.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (SECURITY INDICATOR LIGHT)

(a) Select the Active Test and use the Techstream to generate a command.

(b) Check that the security indicator light operation is normal.

Immobiliser

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Security Indicator

Security indicator light

ON/OFF

-

OK:

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: Security I...

OK

Security indicator light turns ON and OFF.

NG

GO TO STEP 3

2.

CHECK TRANSPONDER KEY ECU

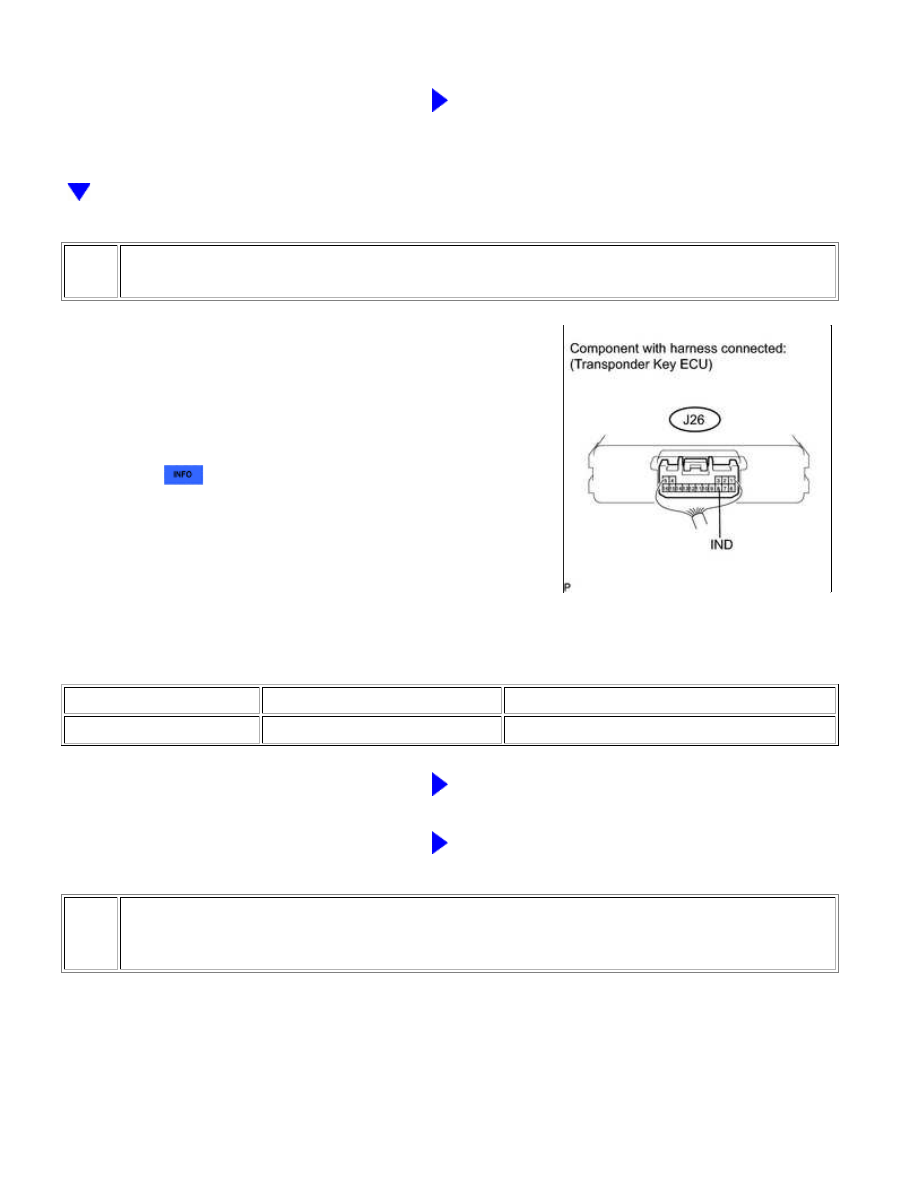

(a) Remove the transponder key ECU with the connector still

connected



.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J26-8 (IND) - Body ground

Engine immobiliser system is set

Alternating between 11 to 14 V and below 1 V

NG

REPLACE TRANSPONDER KEY ECU

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

3.

CHECK HARNESS AND CONNECTOR (SECURITY INDICATOR LIGHT - TRANSPONDER
KEY ECU)

(a) Disconnect the J28 combination meter connector.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: Security I...
