1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B2799 is not output.

NG

GO TO STEP 3

OK

USE SIMULATION METHOD TO CHECK

3.

REREGISTER ECU - ECM COMMUNICATION ID

(a) Reregister the ECU - ECM communication ID



.

4.

CLEAR DTC

(a) Clear the DTC



.

5.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B2799 is not output.

NG

GO TO STEP 6

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2799; E...

OK

OK

END

6.

CHECK CONNECTION OF CONNECTOR

(a) Turn the ignition switch off.

(b) Check that the connectors are properly connected to the ECM and the transponder key ECU.

OK:

Connectors are properly connected.

NG

CONNECT CONNECTOR CORRECTLY

7.

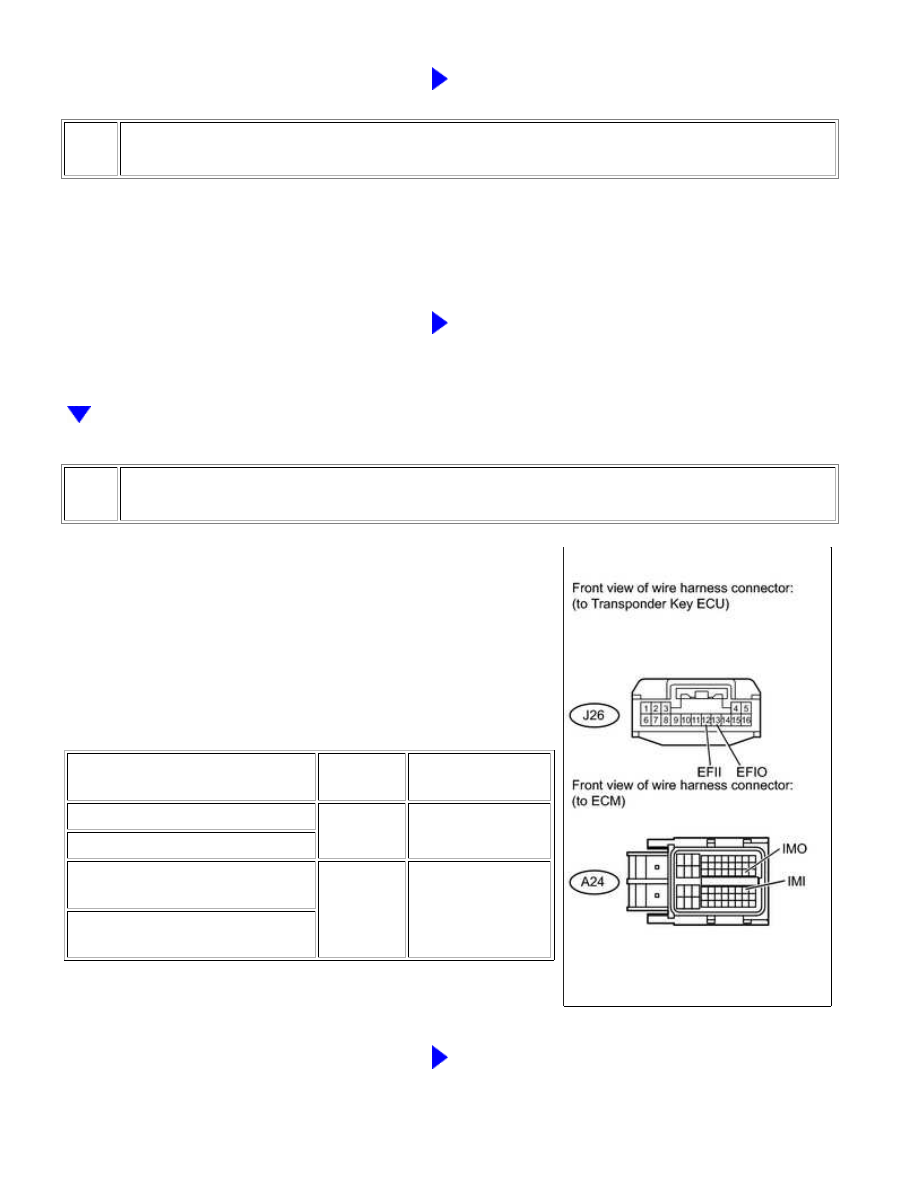

CHECK HARNESS AND CONNECTOR (TRANSPONDER KEY ECU - ECM)

(a) Disconnect the J26 ECU connector.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J26-13 (EFIO) - A24-40 (IMI)

Always

Below 1 Ω

J26-12 (EFII) - A24-29 (IMO)

J26-13 (EFIO) or A24-40 (IMI) -

Body ground

Always

10 kΩ or higher

J26-12 (EFII) or A24-29 (IMO) -

Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2799; E...

OK

NEXT

NEXT

8.

REPLACE TRANSPONDER KEY ECU

(a) Temporarily replace the transponder key ECU with a new one



.

9.

CLEAR DTC

(a) Clear the DTC



.

10.

CHECK FOR DTC

(a) Check for DTC



.

Result

RESULT

PROCEED TO

DTC B2799 is not output

A

DTC B2799 is output (for 1UR-FE)

B

DTC B2799 is output (for 3UR-FE)

C

DTC B2799 is output (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

END (TRANSPONDER KEY ECU IS DEFECTIVE)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2799; E...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002X2F06DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B279A; Theft Deterrent System Communication

Line High Fixation; 2015 MY Tundra [08/2014 -        ]

DTC

B279A

Theft Deterrent System Communication Line High Fixation

DESCRIPTION

If the communication line (EFIO-IMI) to the transponder key ECU is stuck on HI output, the ECM outputs this DTC.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B279A

When communication line (EFIO-IMI) between ECM and transponder key

ECU is stuck on HI output for 6 seconds or more

Harness or

connector

Transponder key

ECU

ECM

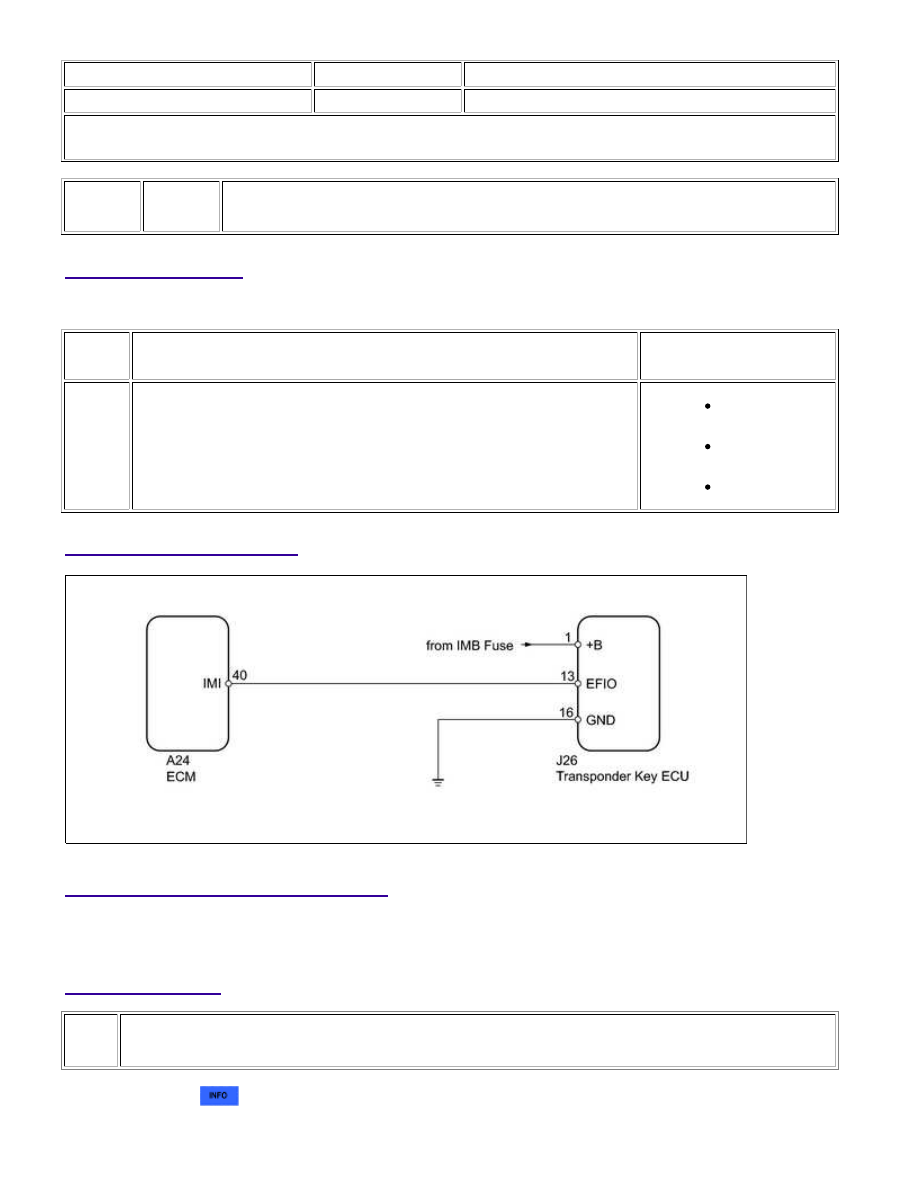

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B279A; ...
