OK

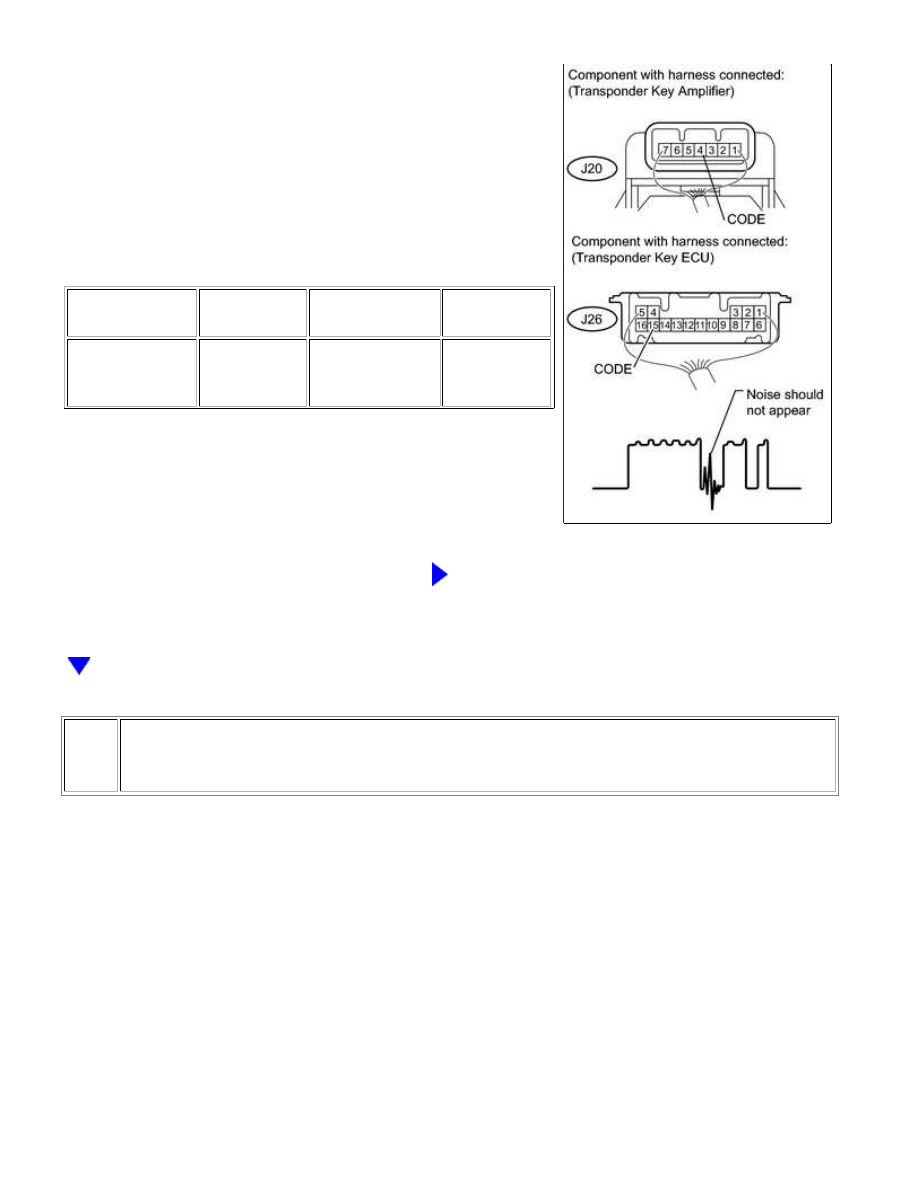

(a) Using an oscilloscope, check for noise in the waveform

TESTER

CONNECTION

TOOL

SETTING

CONDITION

SPECIFIED

CONDITION

J26-15 (CODE) -

J20-4 (CODE)

5 V/DIV., 20

msec./DIV.

Key inserted in

ignition key

cylinder

No noise is

present

NG

FIND CAUSE OF NOISE AND REMOVE IT

4.

CHECK HARNESS AND CONNECTOR (TRANSPONDER KEY ECU - TRANSPONDER KEY
AMPLIFIER)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2797; ...

OK

NEXT

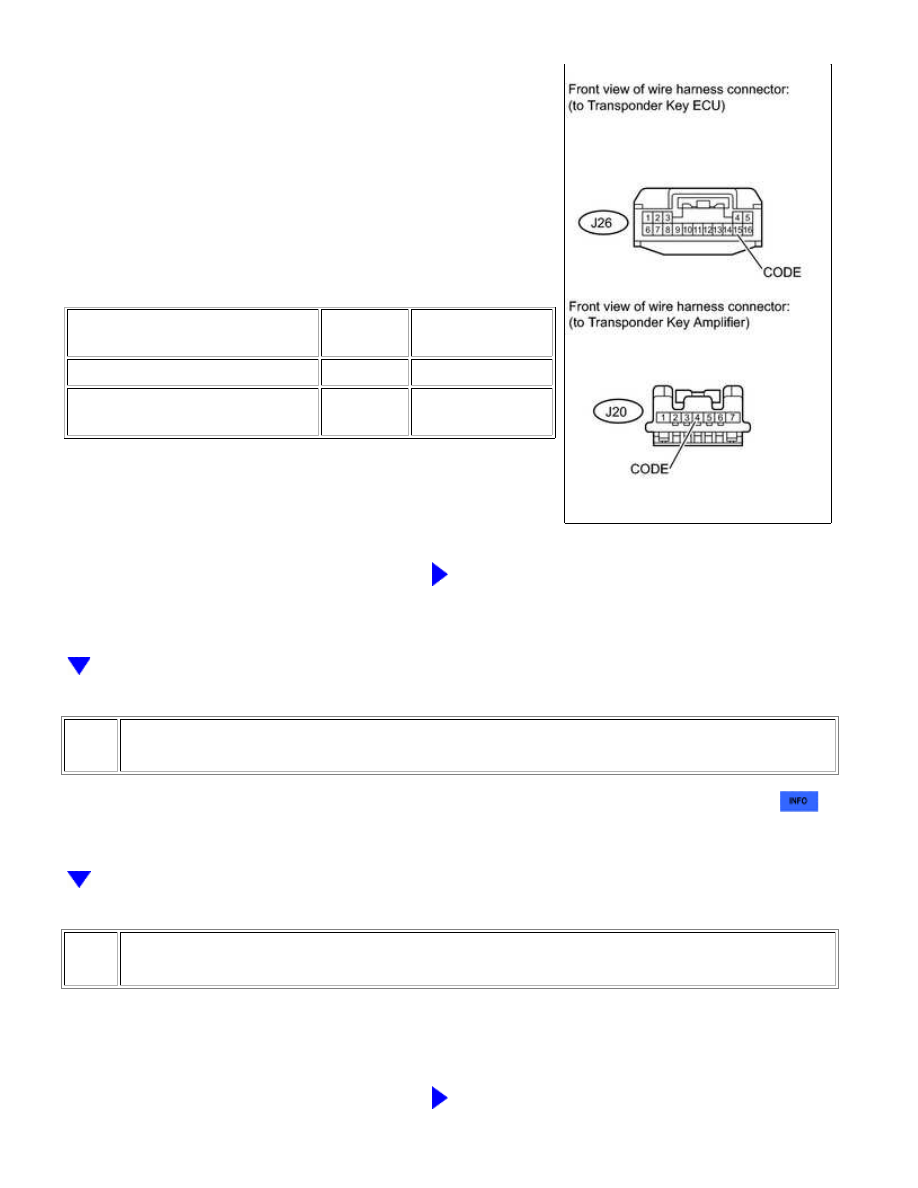

(a) Disconnect the J26 ECU connector.

(b) Disconnect the J20 amplifier connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J26-15 (CODE) - J20-4 (CODE)

Always

Below 1 Ω

J26-15 (CODE) or J20-4 (CODE) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

REPLACE TRANSPONDER KEY AMPLIFIER

(a) Temporarily replace the transponder key amplifier with a new or normally functioning one



.

6.

CHECK WHETHER ENGINE STARTS

(a) Check that the engine starts normally.

OK:

Engine starts.

NG

REPLACE TRANSPONDER KEY ECU

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2797; ...

OK

END (TRANSPONDER KEY AMPLIFIER IS

DEFECTIVE)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2797; ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001TCL046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2799; Engine Immobiliser System Malfunction;

2015 MY Tundra [08/2014 -        ]

DTC

B2799

Engine Immobiliser System Malfunction

DESCRIPTION

communication ID between the transponder key ECU and ECM is different and an engine start is attempted.

Before troubleshooting for this DTC, make sure no engine immobiliser DTCs are present. If present, troubleshoot

the engine immobiliser DTCs first.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2799

ECU

Error in communication lines

ECU - ECM communication ID is different during

communication with transponder key ECU

Harness or

connector

Transponder key

ECU

ECM

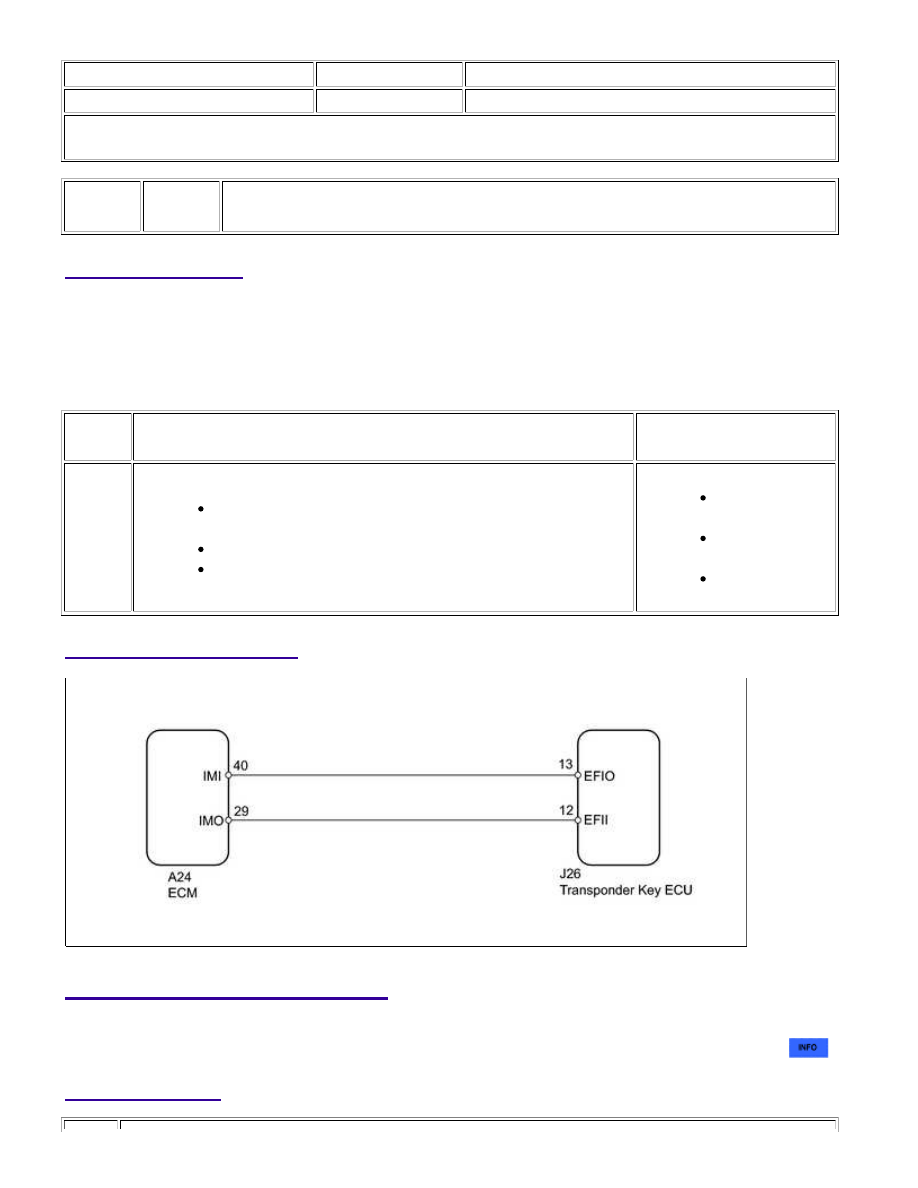

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

When the transponder key ECU and/or ECM is replaced, reregister the ECU - ECM communication ID



.

PROCEDURE
