Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPW00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH

2. INSTALL REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

3. INSTALL REAR DOOR LOCK ASSEMBLY LH

4. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH

5. INSTALL REAR DOOR WINDOW REAR LOWER FRAME SUB-ASSEMBLY LH

6. INSTALL REAR DOOR GLASS RUN LH

7. INSTALL REAR DOOR SERVICE HOLE COVER LH

8. INSTALL REAR NO. 2 DOOR TRIM BRACKET

9. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

10. INSTALL REAR DOOR ARMREST COVER LH

11. INSTALL REAR DOOR FRAME GARNISH LH

12. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

13. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DOOR LOCK: REAR DOOR LOCK (for Double Cab): INSTALLATION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001VYU00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

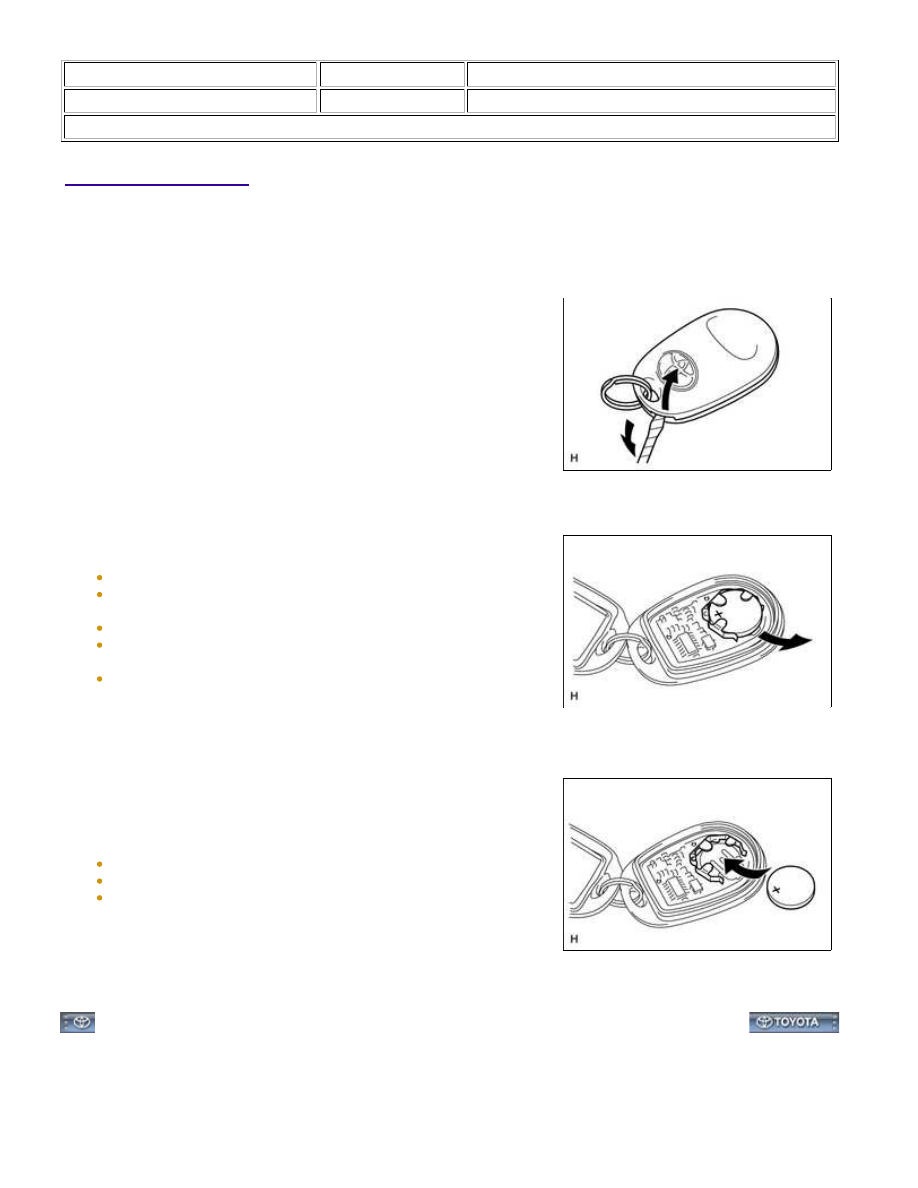

Title: DOOR LOCK: TRANSMITTER BATTERY: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

1. REPLACE TRANSMITTER BATTERY

NOTICE:

Be careful when handling each component as they are precision electronic components.

(a) Insert a precision screwdriver into the gap, and turn the

screwdriver to detach the cover.

HINT:

Tape the screwdriver tip before use.

NOTICE:

Do not forcibly pry up the cover.

(b) Remove the battery (lithium battery: CR2032).

NOTICE:

Do not push the terminals with your finger.
Do not forcibly pry up the battery. The terminals may be
damaged.
Do not touch the battery with wet hands. Water may cause rust.
Do not touch or move any components inside the transmitter, it
may interfere with the proper operation.
When replacing the transmitter battery, before starting work,
remove static electricity that has built up in the body by
touching, for example, the vehicle to prevent the door control
transmitter module set from being damaged.

(c) Install a battery (lithium battery: CR2032) with the positive (+)

side facing upward, as shown in the illustration.

NOTICE:

DOOR LOCK: TRANSMITTER BATTERY: REPLACEMENT; 2015 MY...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQ502HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

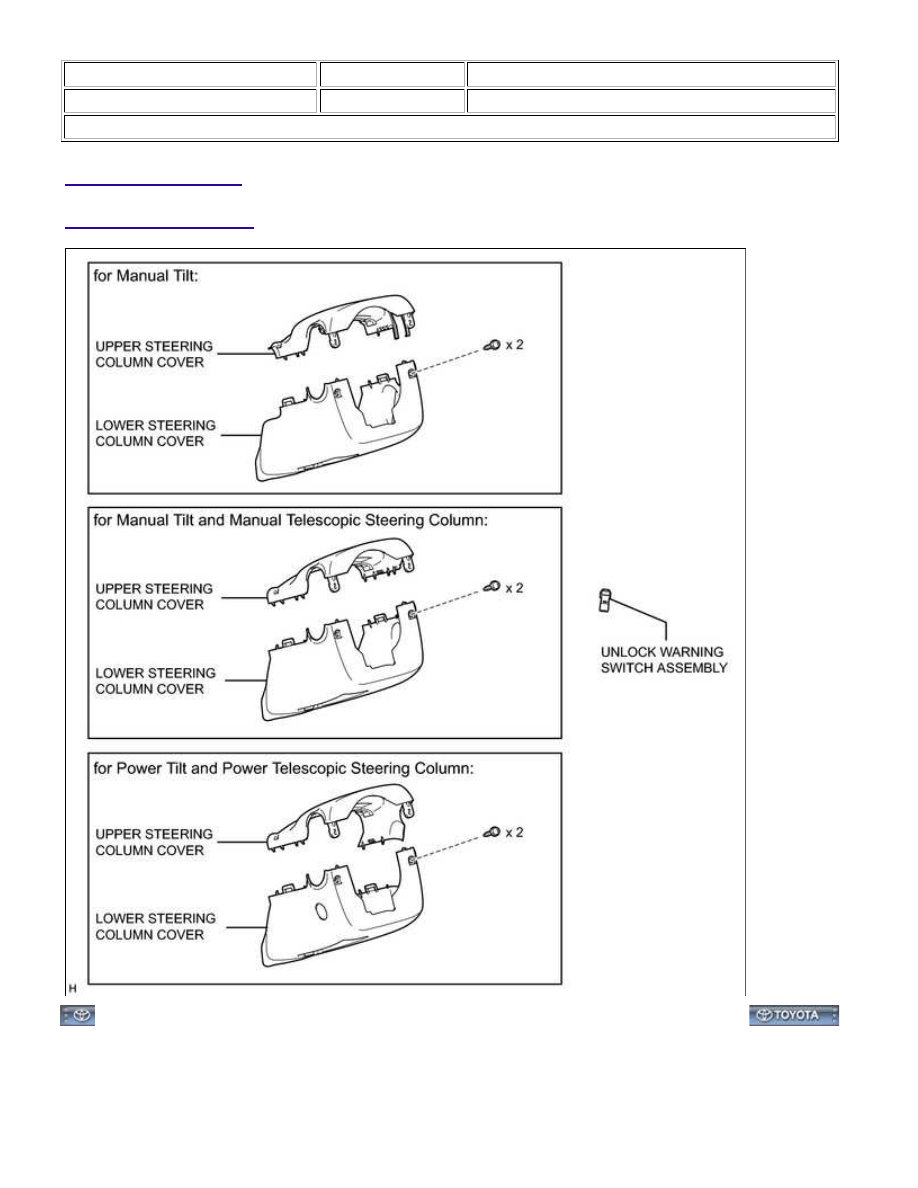

Title: DOOR LOCK: UNLOCK WARNING SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

DOOR LOCK: UNLOCK WARNING SWITCH: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQ604JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

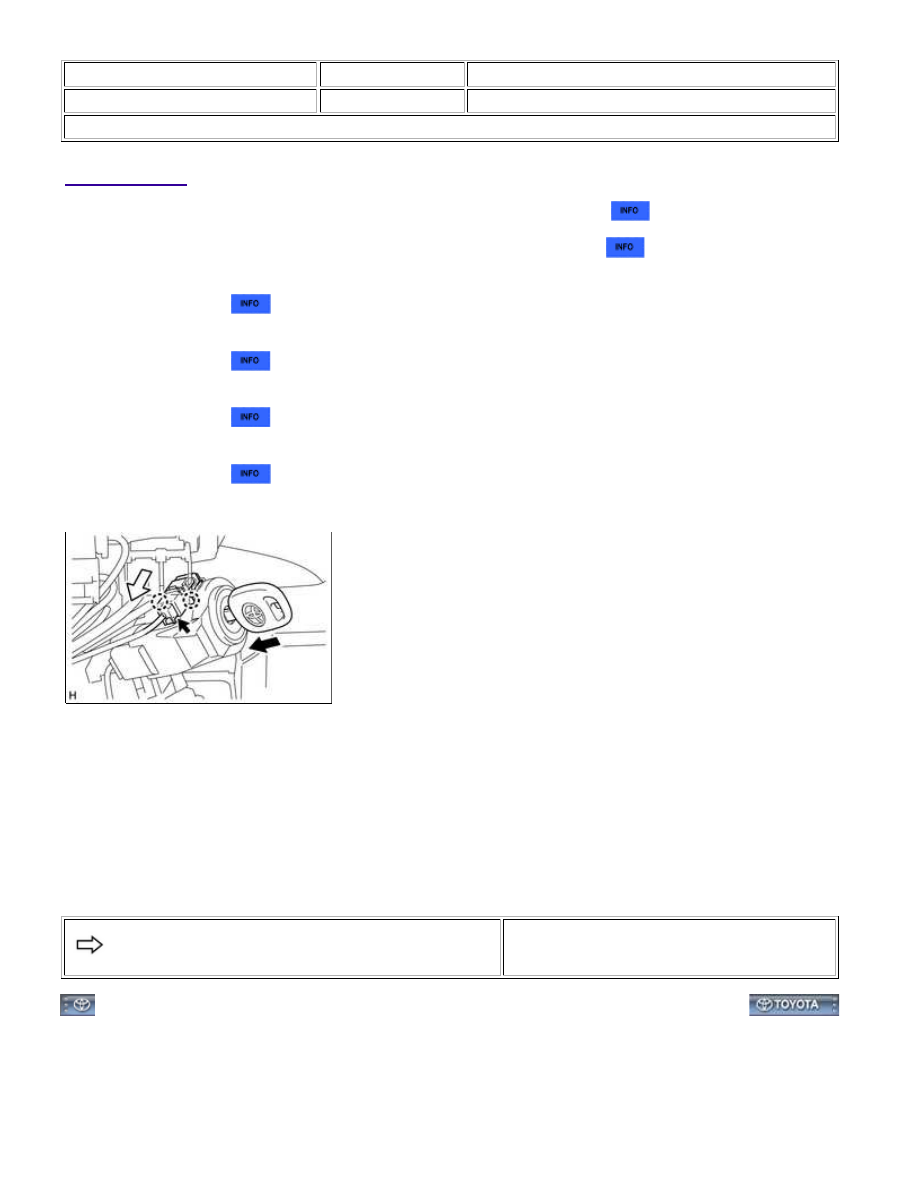

Title: DOOR LOCK: UNLOCK WARNING SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE LOWER STEERING COLUMN COVER (for Manual Tilt)

2. REMOVE UPPER STEERING COLUMN COVER (for Manual Tilt)

3. REMOVE LOWER STEERING COLUMN COVER (for Manual Tilt and Manual Telescopic

Steering Column)

4. REMOVE UPPER STEERING COLUMN COVER (for Manual Tilt and Manual Telescopic

Steering Column)

5. REMOVE LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic

Steering Column)

6. REMOVE UPPER STEERING COLUMN COVER (for Power Tilt and Power Telescopic

Steering Column)

7. REMOVE UNLOCK WARNING SWITCH ASSEMBLY

(a) Disconnect the connector.

(b) Insert the key.

(c) Remove the unlock warning switch assembly by releasing the 2 claws.

HINT:

Slide the unlock warning switch assembly in the direction shown by the arrow in the illustration to remove

it.

Text in Illustration

Slide
