Toyota Tundra (2015 year). Manual - part 2343

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZQ4030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: UNLOCK WARNING SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT UNLOCK WARNING SWITCH ASSEMBLY

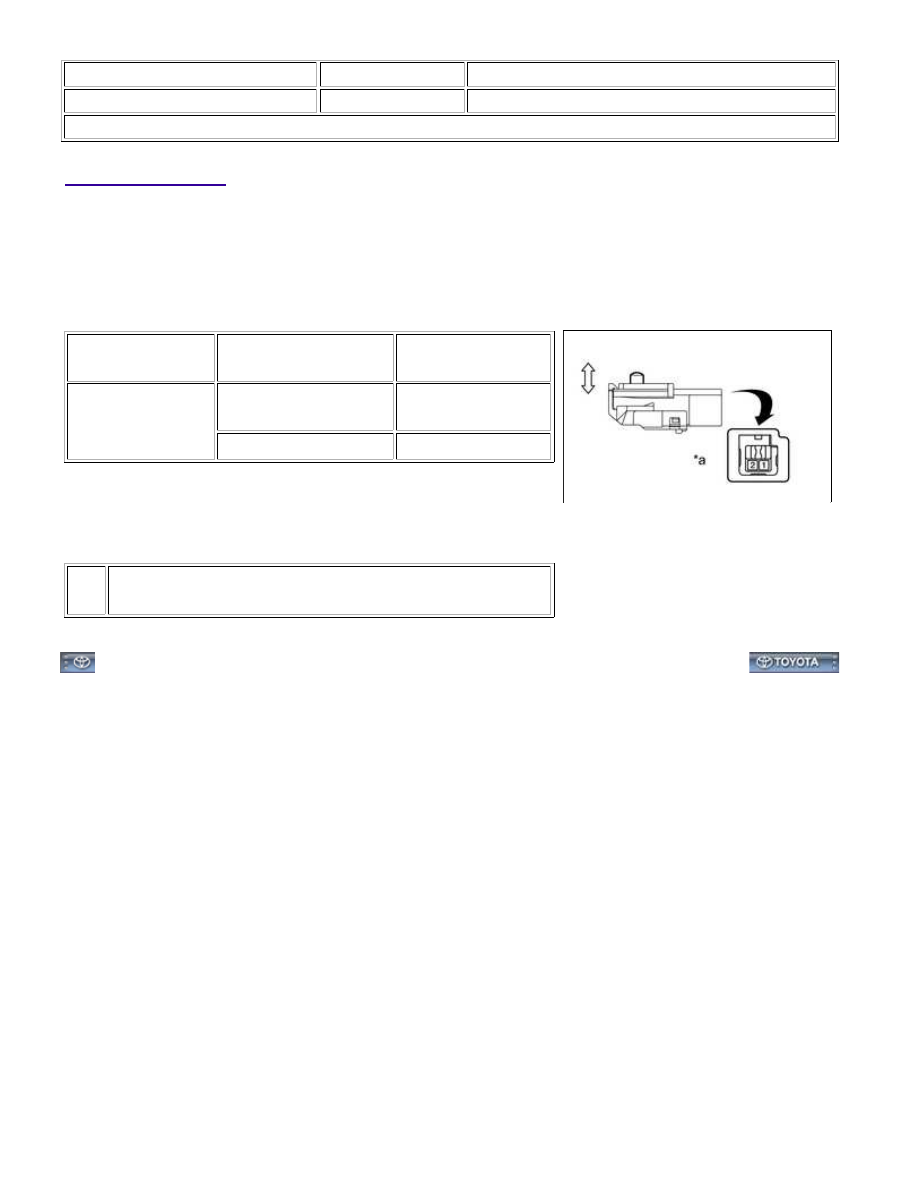

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1 - 2

Switch free (Key

removed)

10 kΩ or higher

Switch pushed (Key set)

Below 1 Ω

If the result is not as specified, replace the unlock warning switch

assembly.

Text in Illustration

*a

Component without harness connected

(Unlock Warning Switch Assembly)

DOOR LOCK: UNLOCK WARNING SWITCH: INSPECTION; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQ304FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: UNLOCK WARNING SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL UNLOCK WARNING SWITCH ASSEMBLY

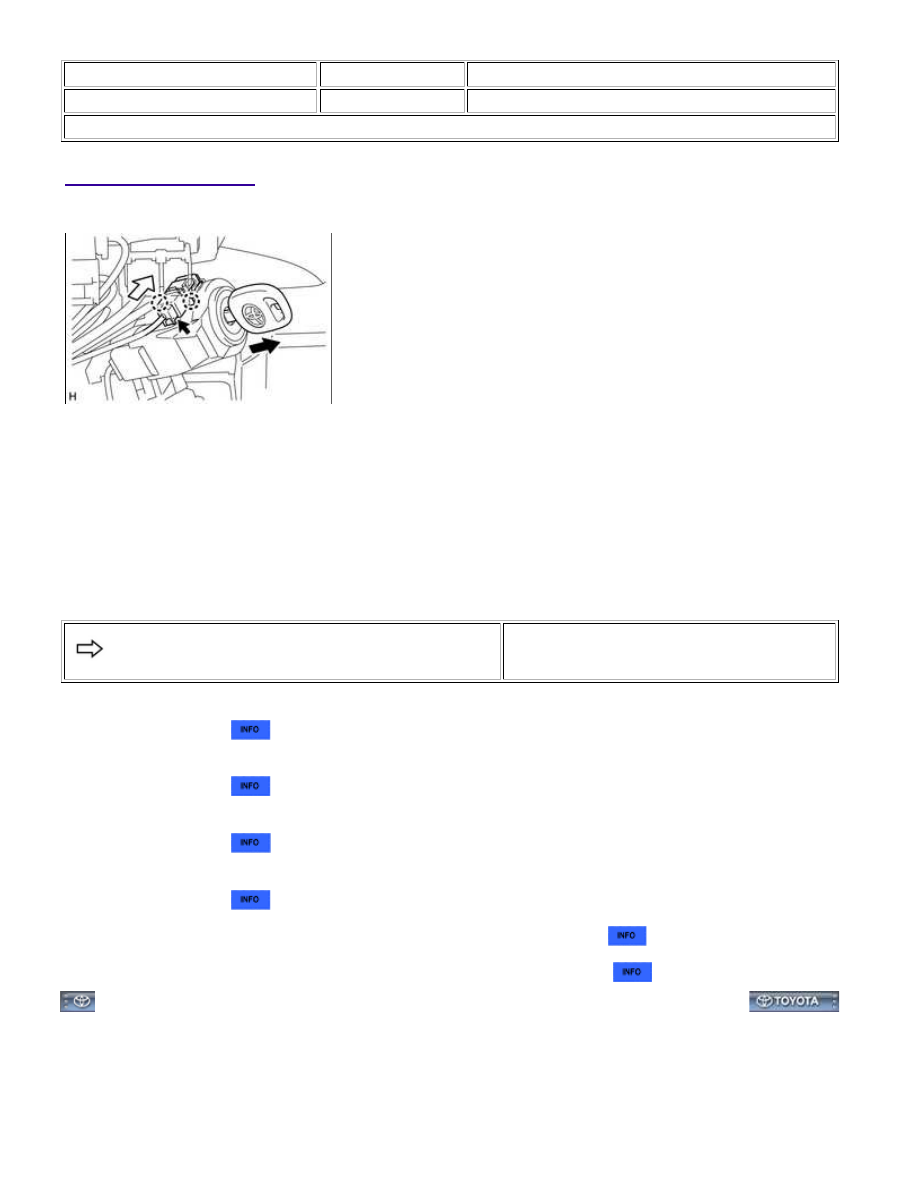

(a) Attach the 2 claws to install the unlock warning switch assembly onto the upper steering column bracket

assembly.

HINT:

Slide the unlock warning switch assembly in the direction shown by the arrow in the illustration to install it.

(b) Remove the key.

(c) Connect the connector.

Text in Illustration

Slide

2. INSTALL UPPER STEERING COLUMN COVER (for Power Tilt and Power Telescopic

Steering Column)

3. INSTALL LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic

Steering Column)

4. INSTALL UPPER STEERING COLUMN COVER (for Manual Tilt and Manual Telescopic

Steering Column)

5. INSTALL LOWER STEERING COLUMN COVER (for Manual Tilt and Manual Telescopic

Steering Column)

6. INSTALL UPPER STEERING COLUMN COVER (for Manual Tilt)

7. INSTALL LOWER STEERING COLUMN COVER (for Manual Tilt)

DOOR LOCK: UNLOCK WARNING SWITCH: INSTALLATION; 2015...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQ100IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: WIRELESS DOOR LOCK BUZZER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

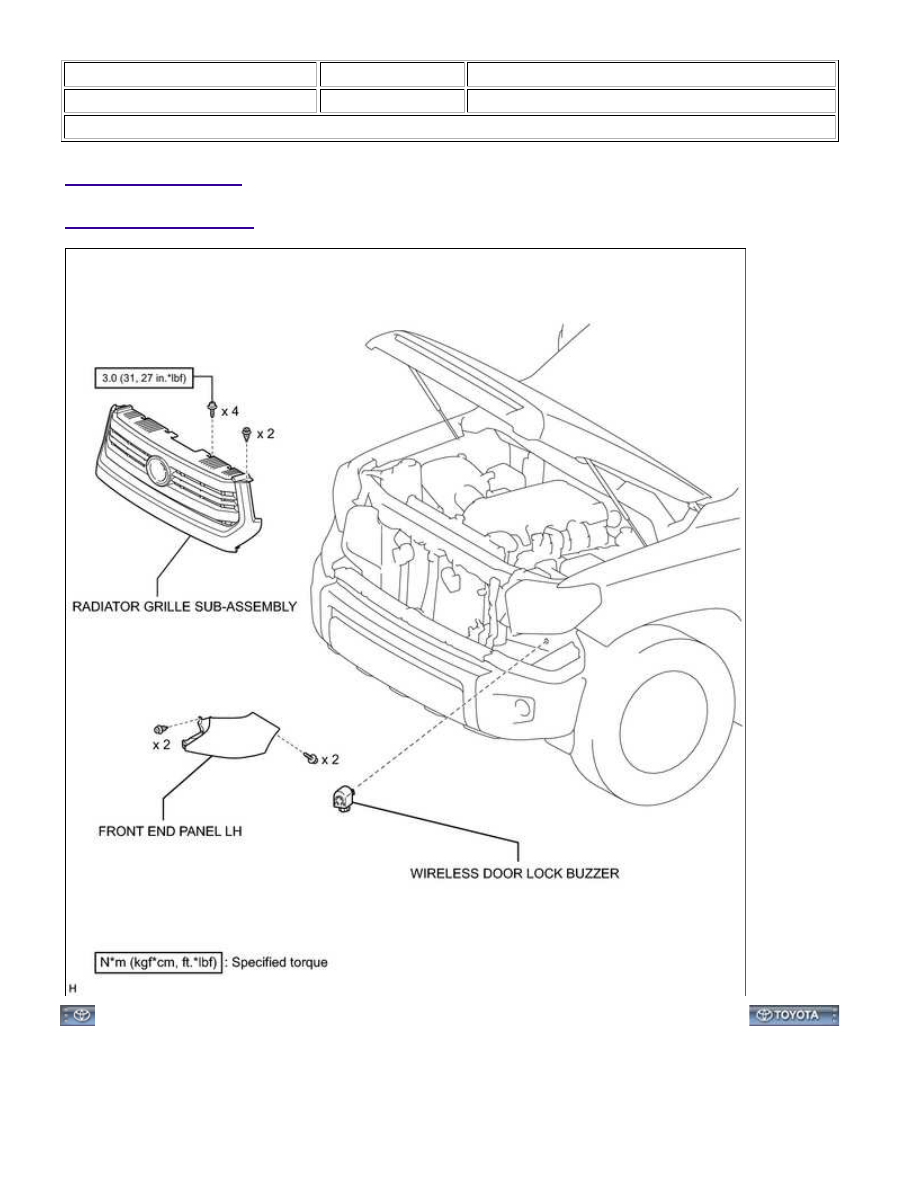

COMPONENTS

ILLUSTRATION

DOOR LOCK: WIRELESS DOOR LOCK BUZZER: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQ200IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: WIRELESS DOOR LOCK BUZZER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

2. REMOVE FRONT END PANEL LH

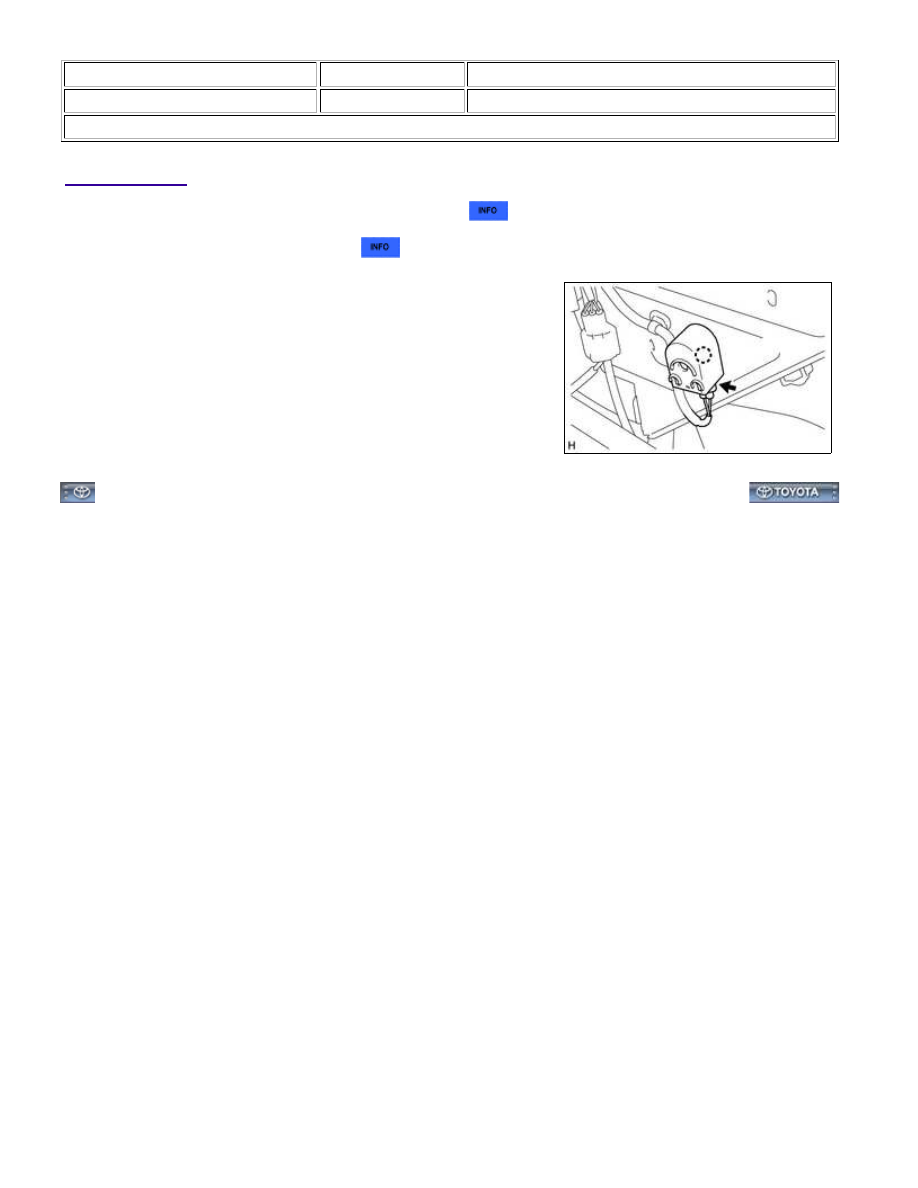

3. REMOVE WIRELESS DOOR LOCK BUZZER

(a) Disconnect the connector.

(b) Detach the claw and remove the wireless door lock buzzer.

DOOR LOCK: WIRELESS DOOR LOCK BUZZER: REMOVAL; 2015 ...
