ILLUSTRATION

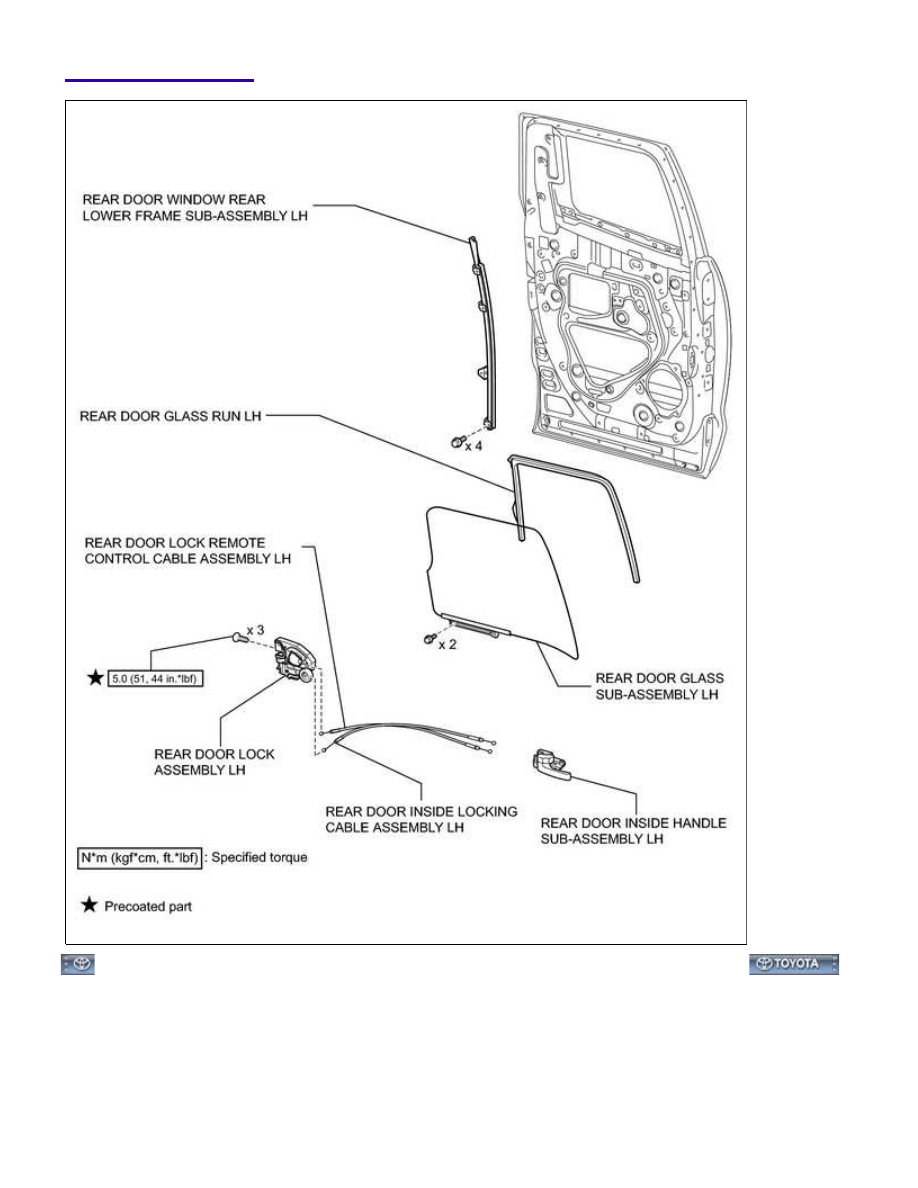

DOOR LOCK: REAR DOOR LOCK (for Double Cab): COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPZ00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

4. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

5. REMOVE REAR DOOR FRAME GARNISH LH

6. REMOVE REAR DOOR ARMREST COVER LH

7. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

8. REMOVE REAR NO. 2 DOOR TRIM BRACKET

9. REMOVE REAR DOOR SERVICE HOLE COVER LH

10. REMOVE REAR DOOR GLASS RUN LH

11. REMOVE REAR DOOR WINDOW REAR LOWER FRAME SUB-ASSEMBLY LH

12. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

13. REMOVE REAR DOOR LOCK ASSEMBLY LH

14. REMOVE REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

15. REMOVE REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH

DOOR LOCK: REAR DOOR LOCK (for Double Cab): REMOVAL; 201...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002NGF01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for Double Cab): INSPECTION; 2015 MY Tundra [08/2014 -        ]

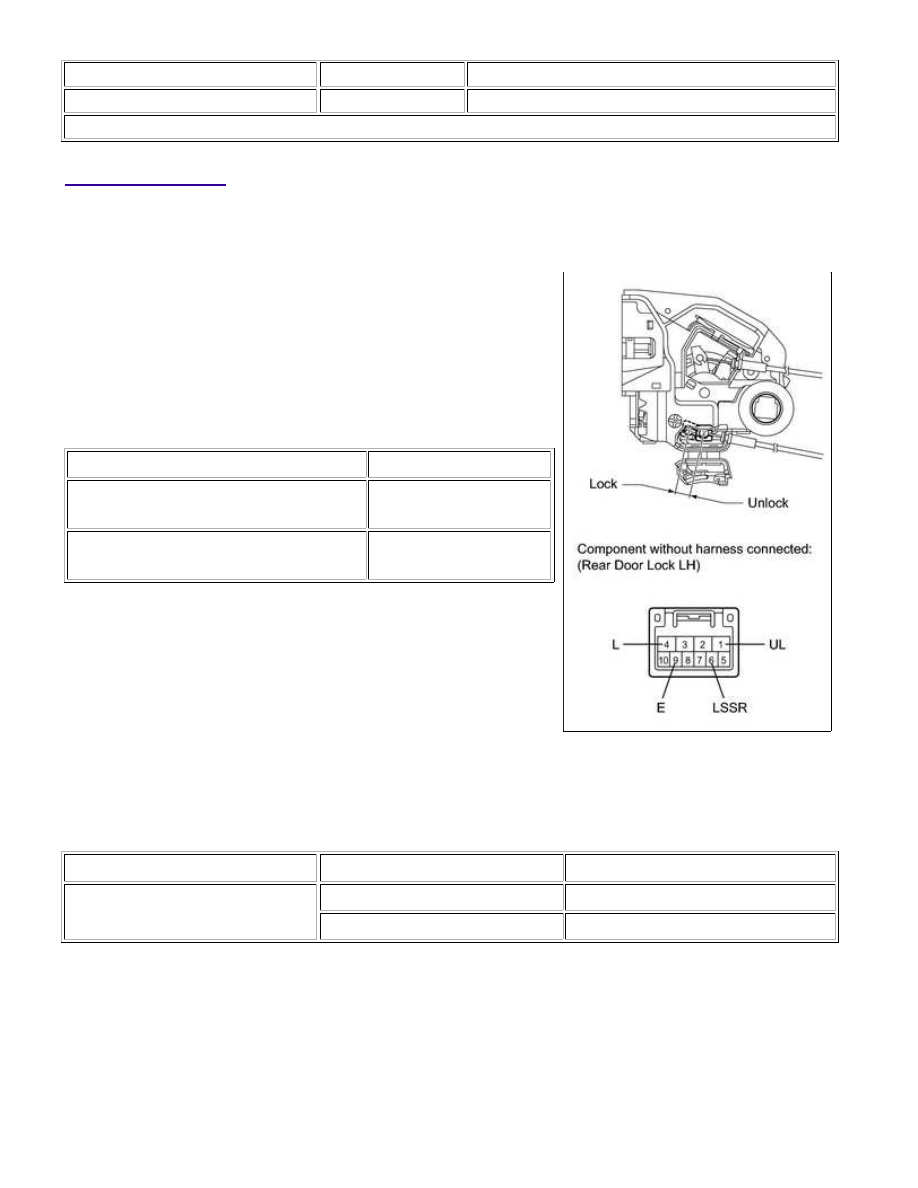

INSPECTION

1. INSPECT REAR DOOR LOCK ASSEMBLY LH

(a) Check the door lock motor.

(1) Apply battery voltage to the door lock and check operation of

the door lock.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (LSSR) - 9 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

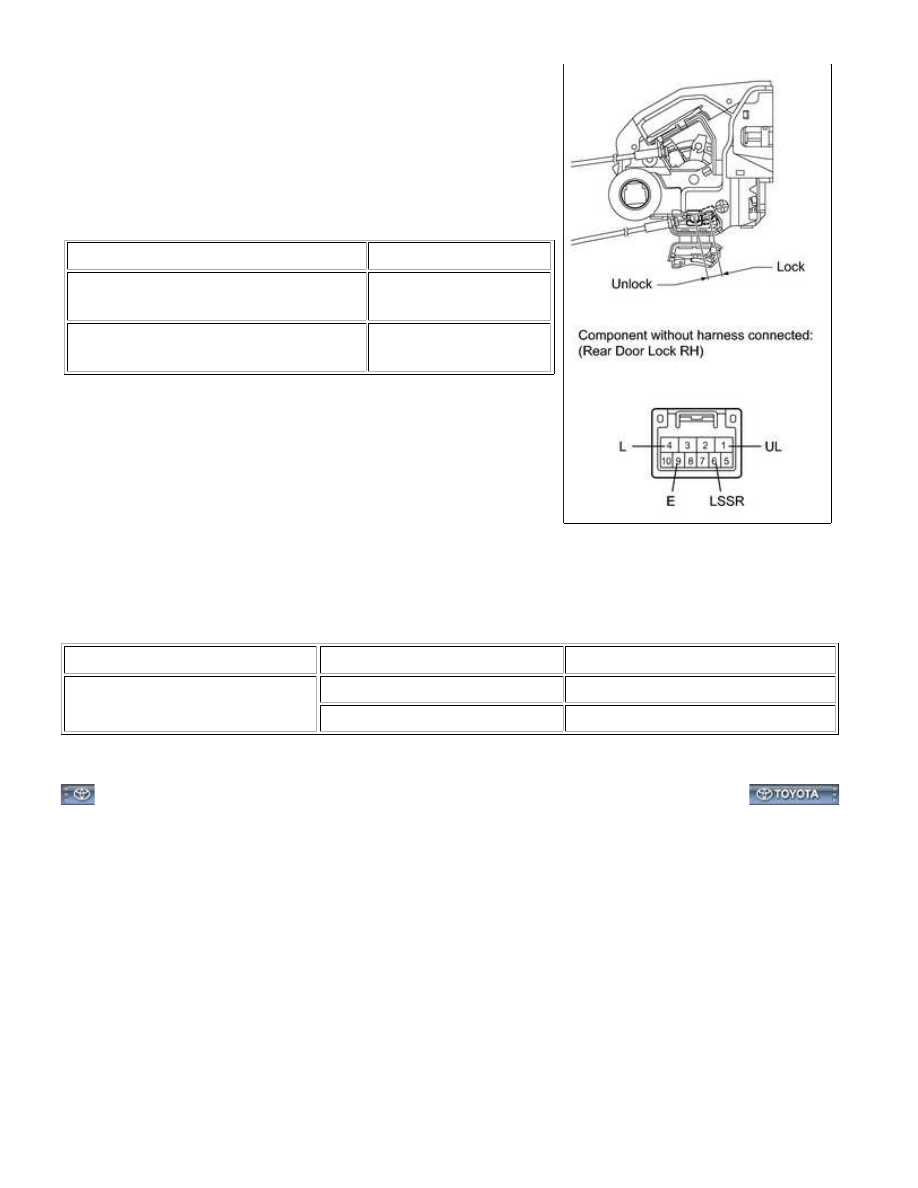

2. INSPECT REAR DOOR LOCK ASSEMBLY RH

(a) Check the door lock motor.

DOOR LOCK: REAR DOOR LOCK (for Double Cab): INSPECTION; 2...

(1) Apply battery voltage to the door lock and check operation of

the door lock.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (LSSR) - 9 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.
