Toyota Tundra (2015 year). Manual - part 2340

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002NGF01EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for CrewMax): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

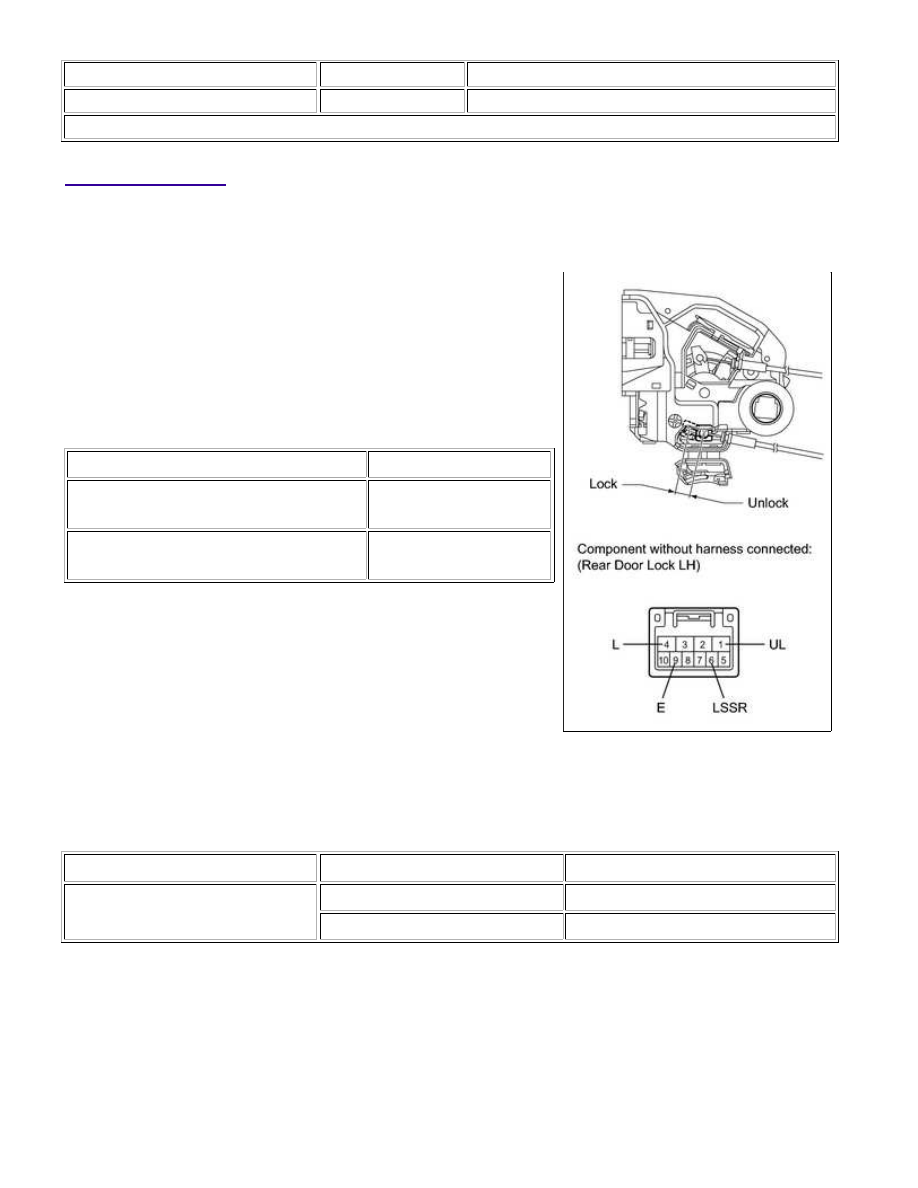

1. INSPECT REAR DOOR LOCK ASSEMBLY LH

(a) Check the door lock motor.

(1) Apply battery voltage to the door lock and check operation of

the door lock.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (LSSR) - 9 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

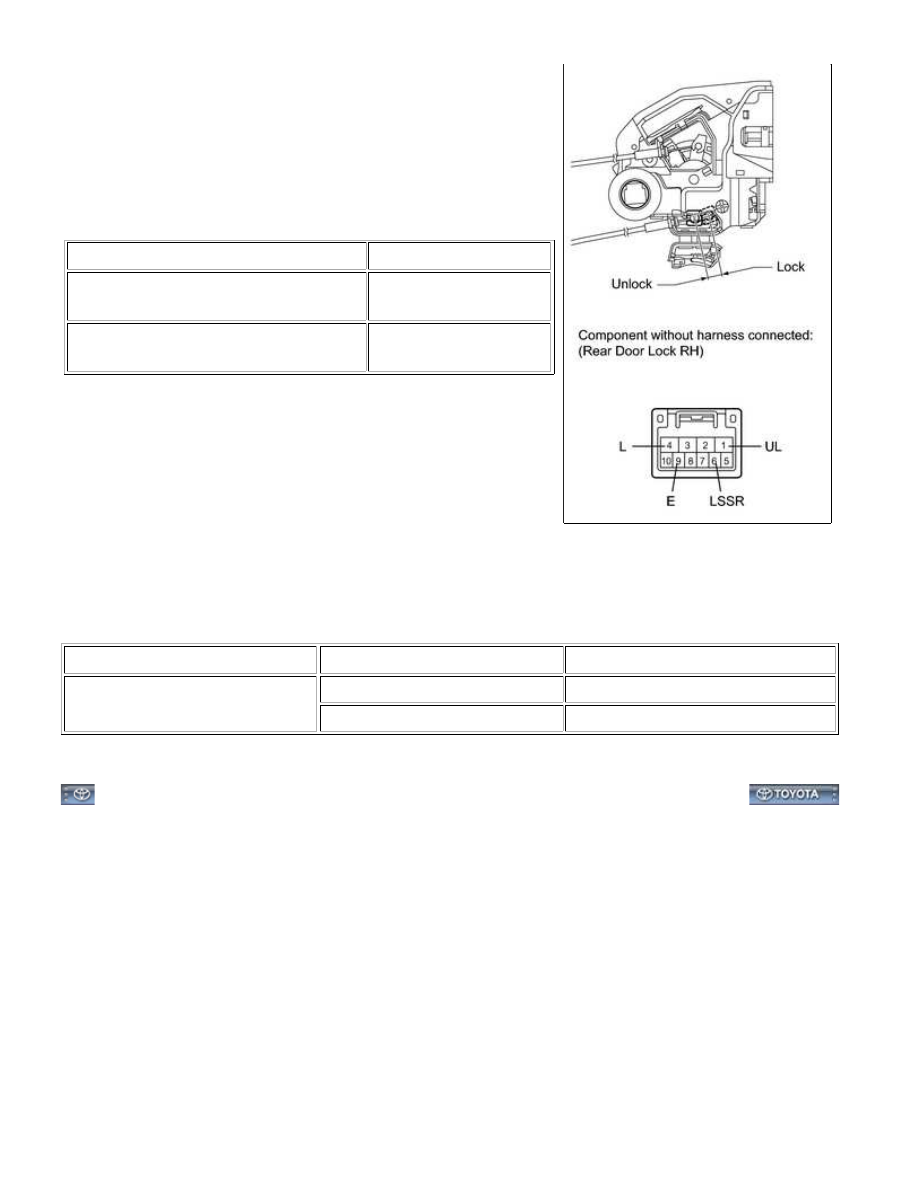

2. INSPECT REAR DOOR LOCK ASSEMBLY RH

(a) Check the door lock motor.

DOOR LOCK: REAR DOOR LOCK (for CrewMax): INSPECTION; 20...

(1) Apply battery voltage to the door lock and check operation of

the door lock.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (LSSR) - 9 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

DOOR LOCK: REAR DOOR LOCK (for CrewMax): INSPECTION; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000033PH00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH

2. INSTALL REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

3. INSTALL REAR DOOR LOCK ASSEMBLY LH

4. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH

5. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

6. INSTALL REAR DOOR GLASS RUN LH

7. INSTALL REAR DOOR SERVICE HOLE COVER LH

8. INSTALL REAR NO. 2 DOOR TRIM BRACKET

9. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

10. INSTALL REAR DOOR ARMREST COVER LH

11. INSTALL REAR DOOR FRAME GARNISH LH

12. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

13. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DOOR LOCK: REAR DOOR LOCK (for CrewMax): INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000004CLW006X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for Double Cab): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

DOOR LOCK: REAR DOOR LOCK (for Double Cab): COMPONENTS;...
