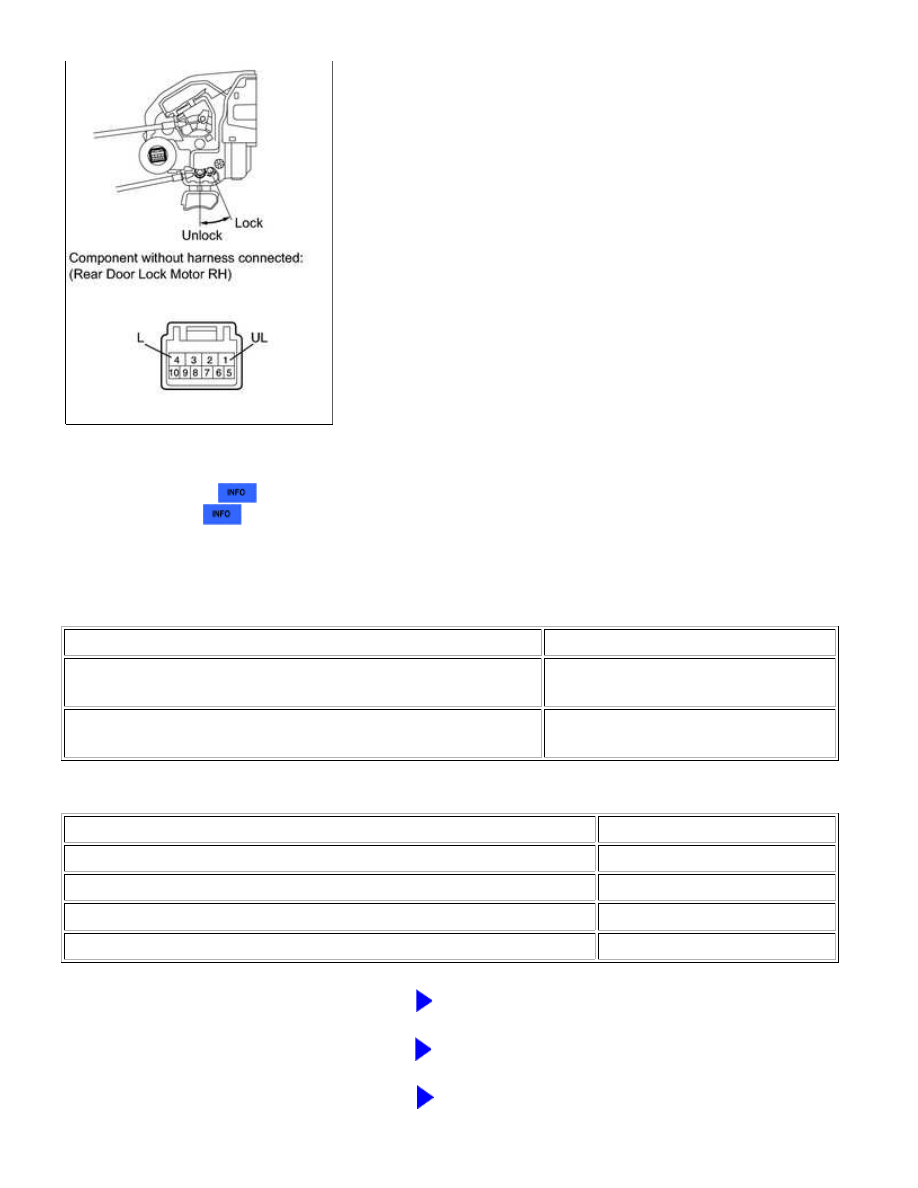

(c) Remove the rear door lock motor RH.

for Double Cab:

for CrewMax:

for Rear RH

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

Result

RESULT

PROCEED TO

OK (Rear door lock motor LH)

A

OK (Rear door lock motor RH)

B

NG (for Double Cab)

C

NG (for CrewMax)

D

B

GO TO STEP 3

C

REPLACE REAR DOOR LOCK MOTOR ASSEMBLY

D

REPLACE REAR DOOR LOCK MOTOR ASSEMBLY

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door...

A

2.

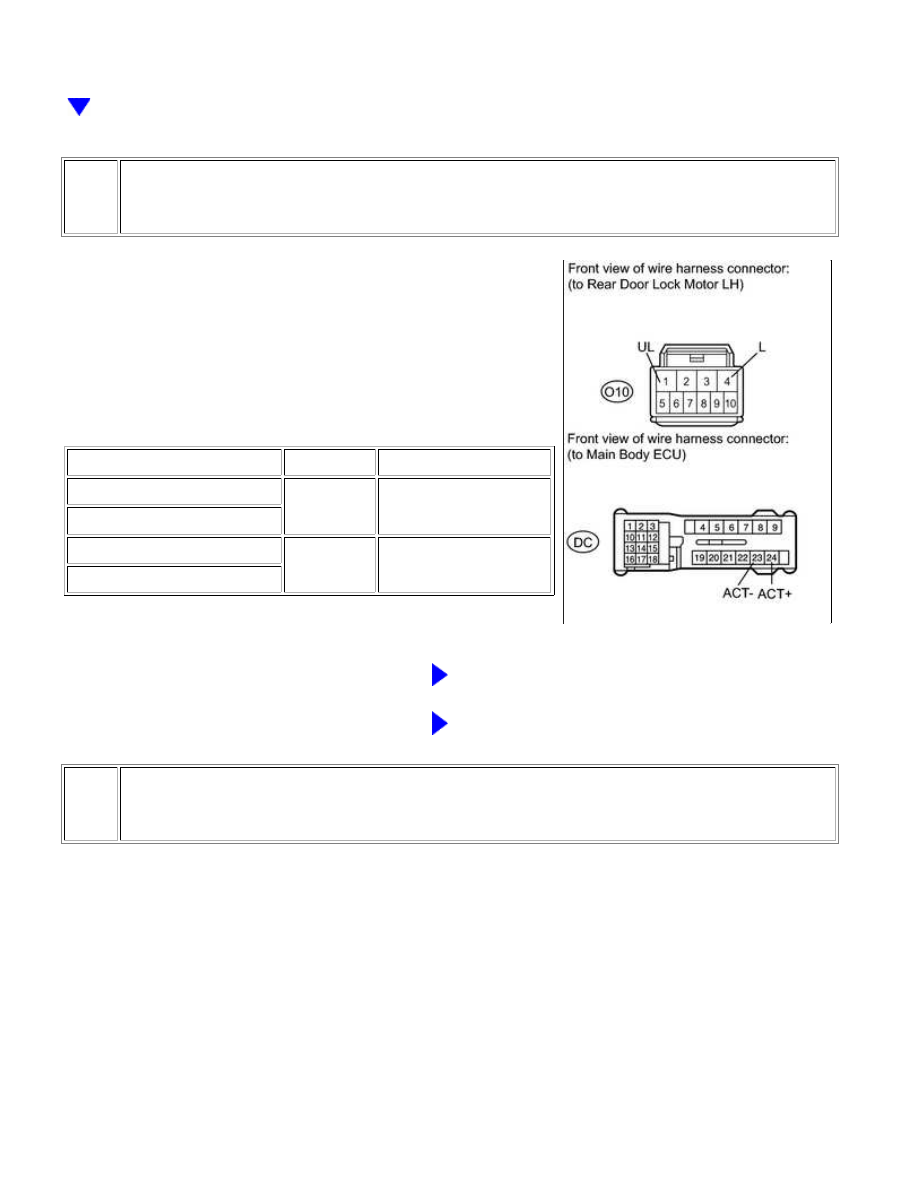

CHECK HARNESS AND CONNECTOR (REAR DOOR LOCK MOTOR LH - MAIN BODY
ECU)

(a) Disconnect the O10 door lock connector.

(b) Disconnect the DC ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O10-4 (L) - DC-24 (ACT+)

Always

Below 1 Ω

O10-1 (UL) - DC-23 (ACT-)

DC-24 (ACT+) - Body ground

Always

10 kΩ or higher

DC-23 (ACT-) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

3.

CHECK HARNESS AND CONNECTOR (REAR DOOR LOCK MOTOR RH - MAIN BODY
ECU)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door...

(a) Disconnect the O4 door lock connector.

(b) Disconnect the DD ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O4-4 (L) - DD-3 (ACT+)

Always

Below 1 Ω

O4-1 (UL) - DD-2 (ACT-)

DD-3 (ACT+) - Body ground

Always

10 kΩ or higher

DD-2 (ACT-) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VS000RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Side Door Key Lock and Unlock Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

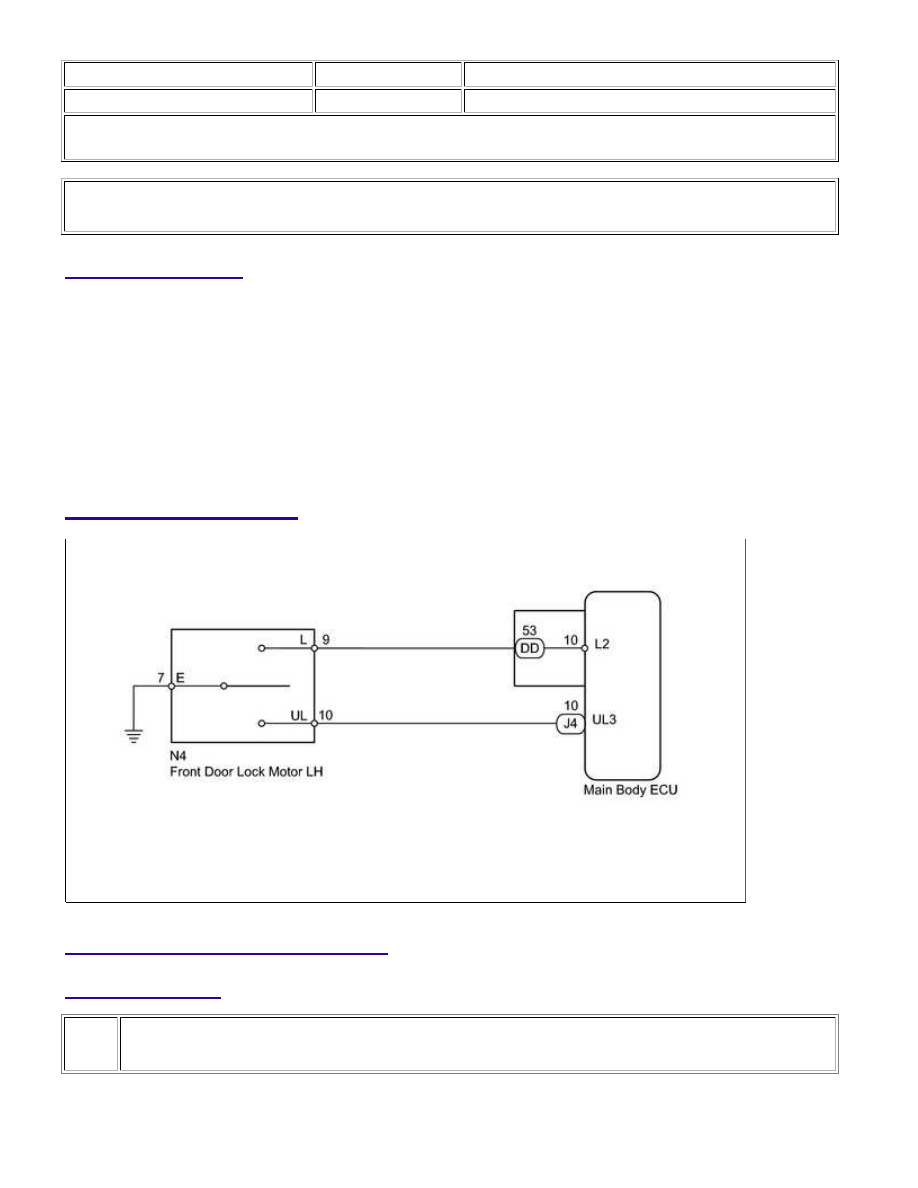

Driver Side Door Key Lock and Unlock Switch Circuit

DESCRIPTION

The Front door key lock and unlock switch LH is built into the Front door lock motor LH. When the Front door key

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM
