Toyota Tundra (2015 year). Manual - part 2334

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VRV00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Side Door Lock Motor Circuit; 2015 MY

Tundra [08/2014 -        ]

Driver Side Door Lock Motor Circuit

DESCRIPTION

The main body ECU controls the front door lock motor LH to lock/unlock the front door LH. This ECU applies

current from terminal ACT+ to terminal ACTD to operate the motor to lock the door. It reverses the direction of

the current flow to operate the motor to unlock the door.

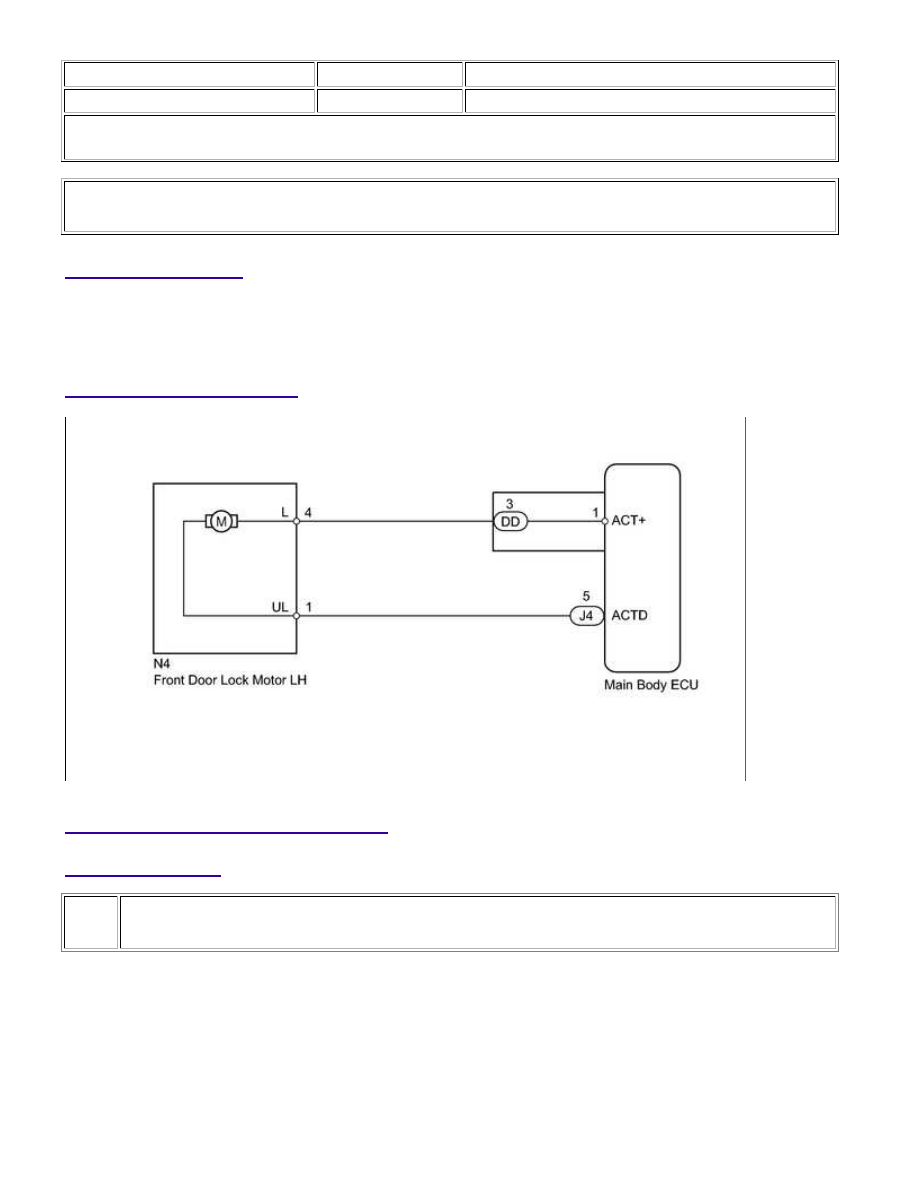

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FRONT DOOR LOCK MOTOR ASSEMBLY LH

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

A

(a) Remove the front door lock motor LH.

for Double Cab:

for Regular Cab:

for CrewMax:

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

Result

RESULT

PROCEED TO

OK

A

NG (for Double Cab)

B

NG (for Regular Cab)

C

NG (for CrewMax)

D

B

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

C

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

D

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

2.

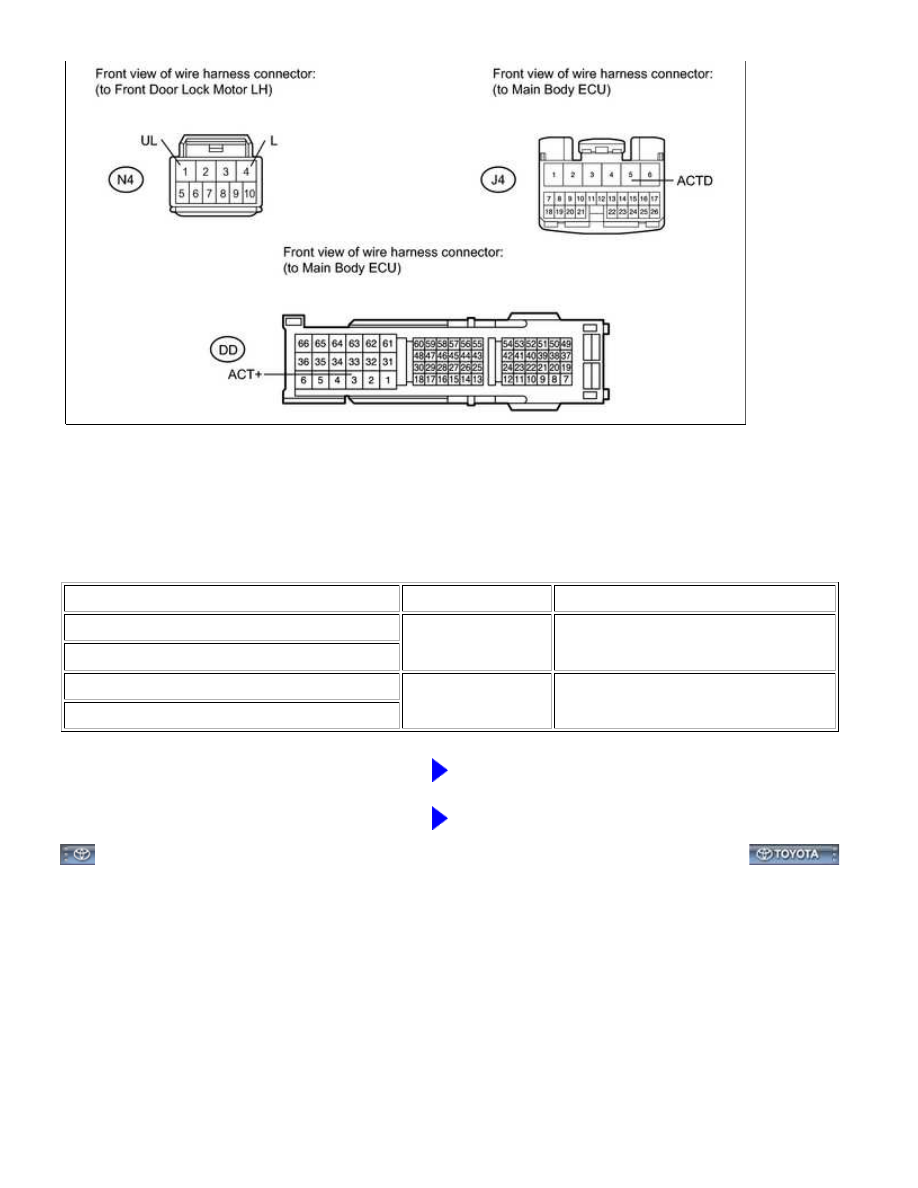

CHECK HARNESS AND CONNECTOR (FRONT DOOR LOCK MOTOR LH - MAIN BODY
ECU)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

(a) Disconnect the N4 door lock connector.

(b) Disconnect the DD and J4 ECU connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N4-4 (L) - DD-3 (ACT+)

Always

Below 1 Ω

N4-1 (UL) - J4-5 (ACTD)

DD-3 (ACT+) - Body ground

Always

10 kΩ or higher

J4-5 (ACTD) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VRW00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Front Passenger Side Door Lock Motor Circuit; 2015

MY Tundra [08/2014 -        ]

Front Passenger Side Door Lock Motor Circuit

DESCRIPTION

The main body ECU controls the front door lock motor RH to lock/unlock the front door RH. This ECU applies

current from terminal ACT+ to terminal ACT- to operate the motor to lock the door. It reverses the direction of

the current flow to operate the motor to unlock the door.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT FRONT DOOR LOCK MOTOR ASSEMBLY RH

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Front Pass...
