A

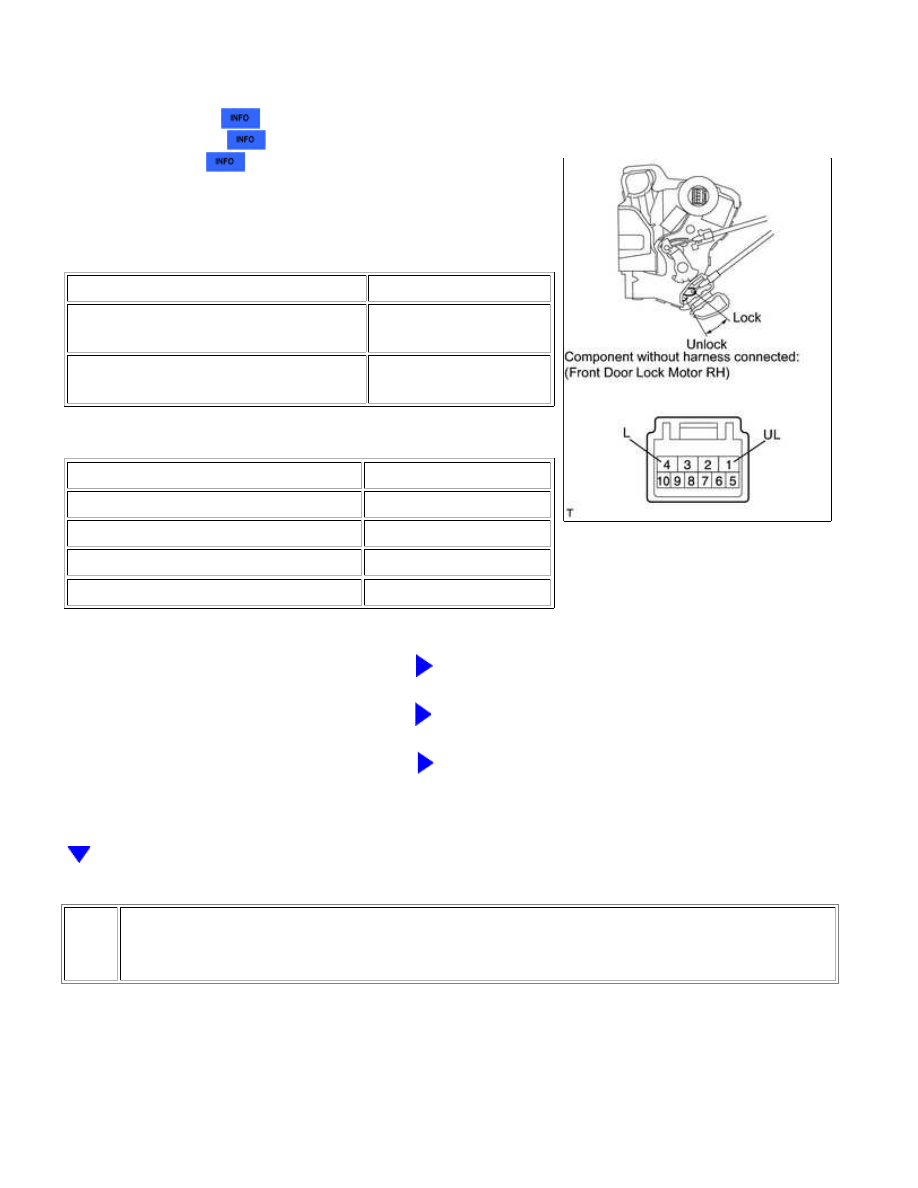

(a) Remove the front door lock motor RH.

for Double Cab:

for Regular Cab:

for CrewMax:

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

Result

RESULT

PROCEED TO

OK

A

NG (for Double Cab)

B

NG (for Regular Cab)

C

NG (for CrewMax)

D

B

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY RH

C

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY RH

D

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY RH

2.

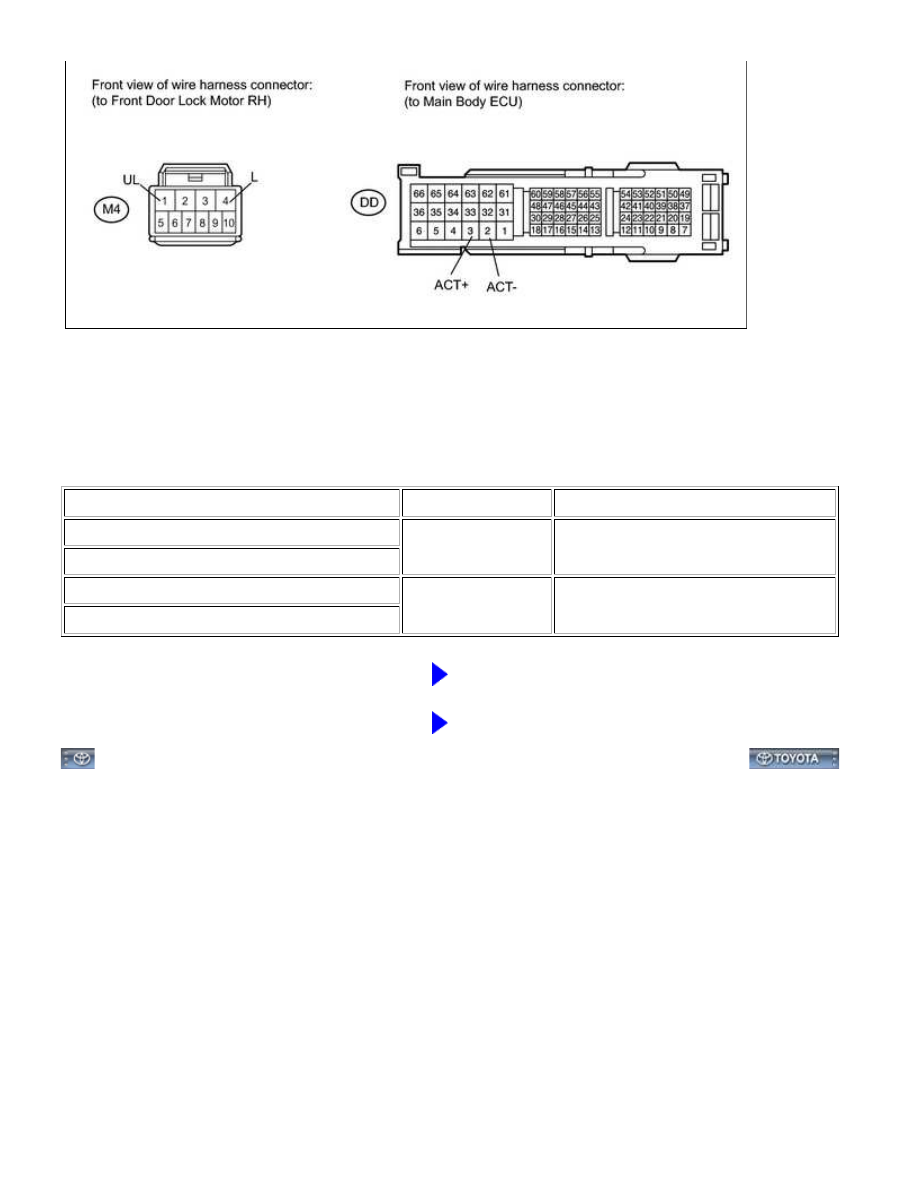

CHECK HARNESS AND CONNECTOR (FRONT DOOR LOCK MOTOR RH - MAIN BODY
ECU)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Front Pass...

(a) Disconnect the M4 door lock connector.

(b) Disconnect the DD ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M4-4 (L) - DD-3 (ACT+)

Always

Below 1 Ω

M4-1 (UL) - DD-2 (ACT-)

DD-3 (ACT+) - Body ground

Always

10 kΩ or higher

DD-2 (ACT-) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Front Pass...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VRX00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door Lock Motor Circuit; 2015 MY Tundra

[08/2014 -        ]

Rear Door Lock Motor Circuit

DESCRIPTION

The main body ECU controls the rear door lock motor to lock/unlock the rear door. This ECU applies current from

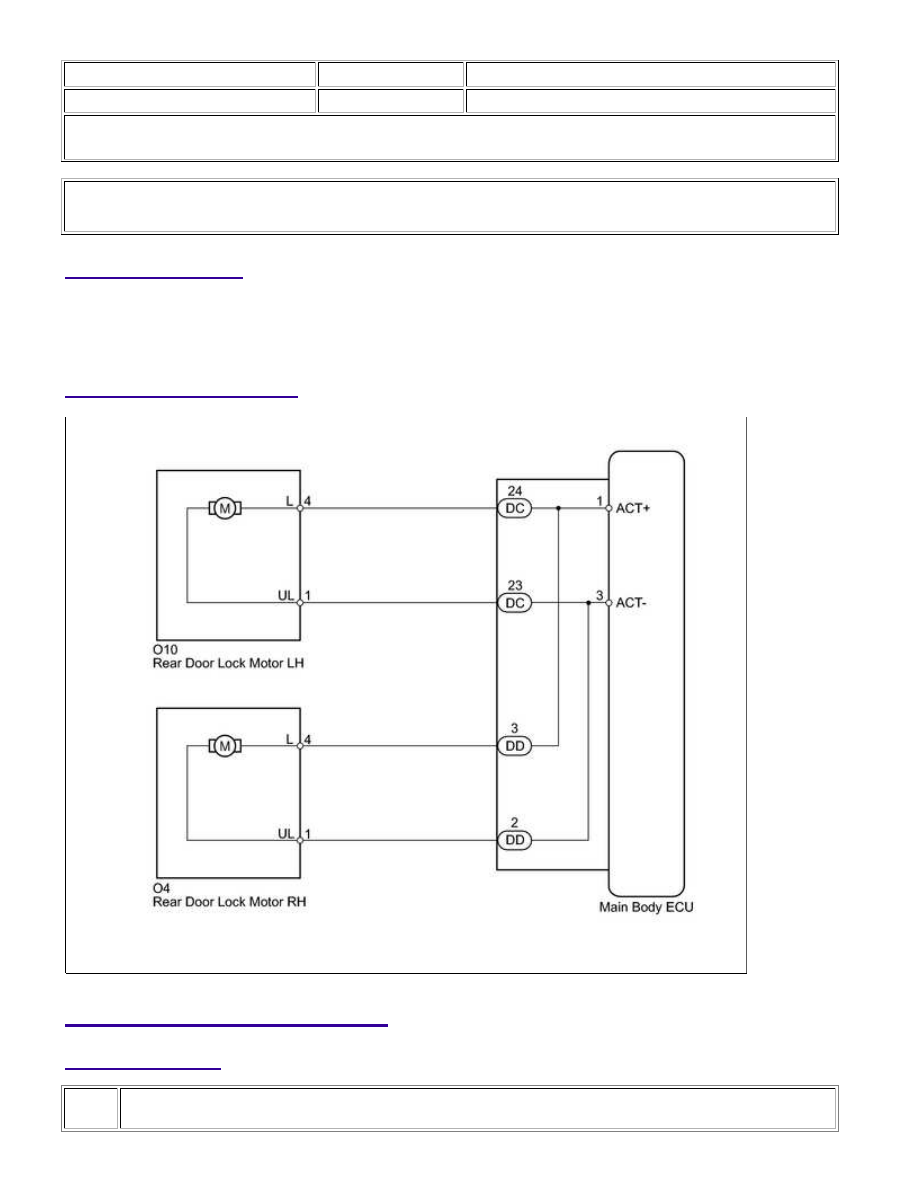

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

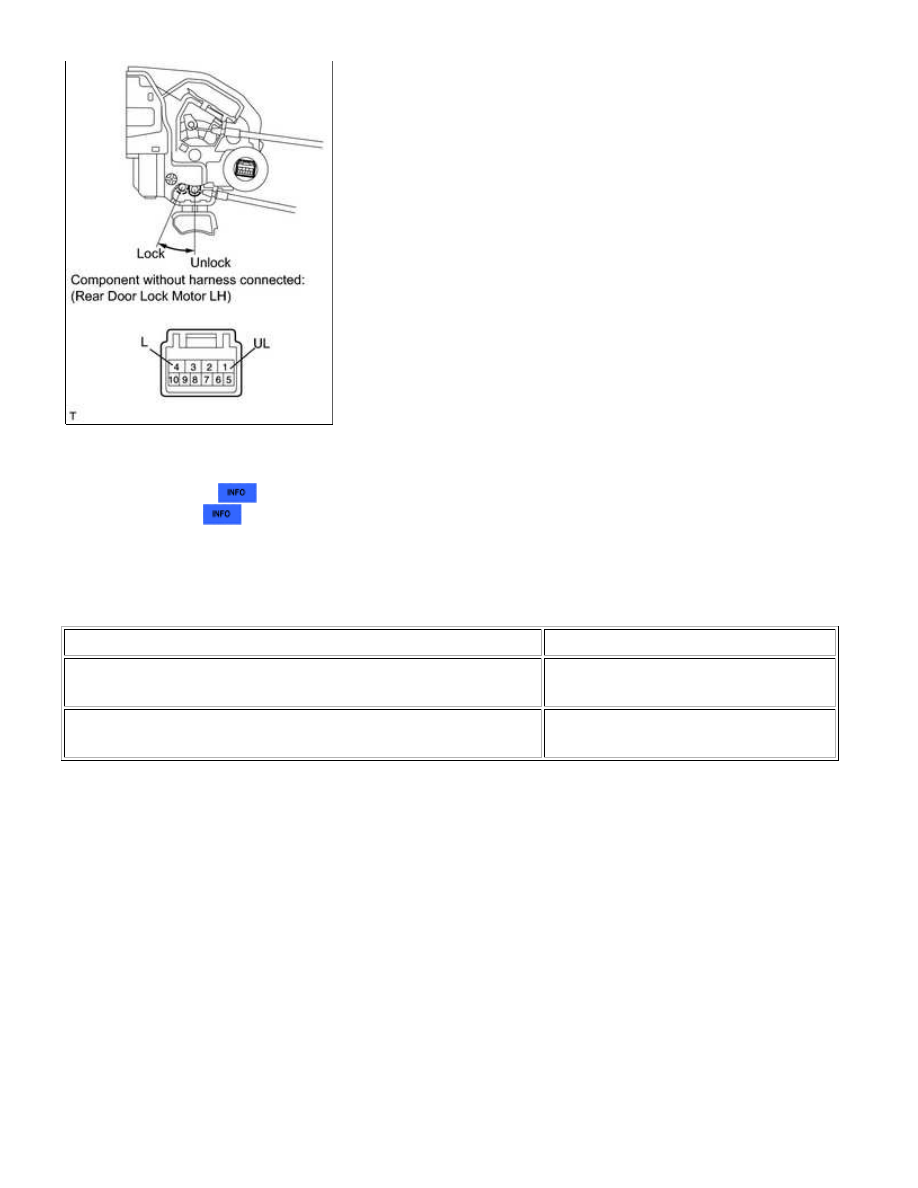

INSPECT REAR DOOR LOCK MOTOR ASSEMBLY

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door...

(a) Remove the rear door lock motor LH.

for Double Cab:

for CrewMax:

for Rear LH

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door...
