Main Body

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Door Key

SW-Lock

Driver door lock/unlock switch lock signal

(Key-linked lock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to lock

position

OFF: Driver side door key

cylinder is not turned

-

Door Key

SW-Unlock

Driver door lock/unlock switch unlock signal

(Key-linked unlock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to unlock

position

OFF: Driver side door key

cylinder is not turned

-

D Door Key

SW-UL

Driver door lock/unlock switch unlock signal

(2 step key-linked unlock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to unlock

position

OFF: Driver side door key

cylinder is not turned

-

OK:

The display is as specified in the normal condition column.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

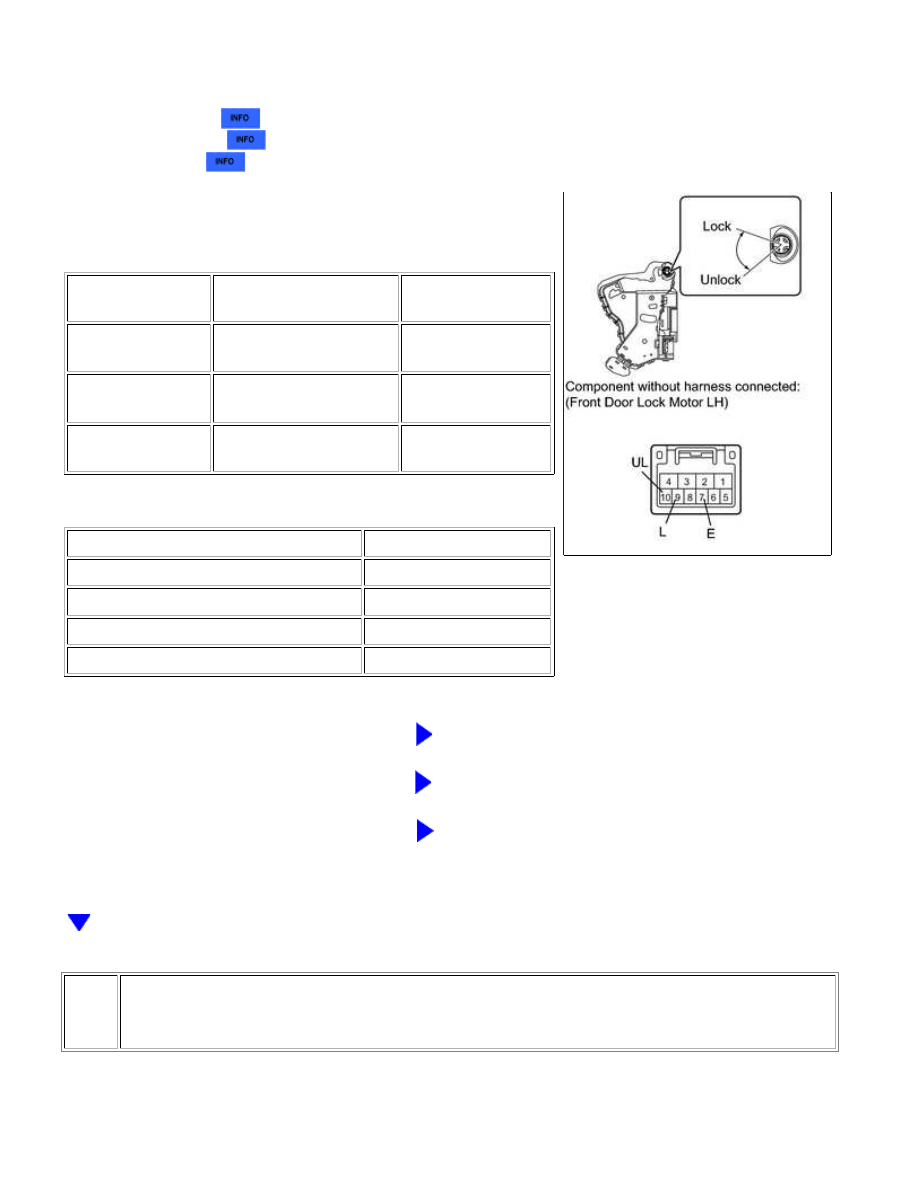

INSPECT FRONT DOOR LOCK MOTOR ASSEMBLY LH (DOOR KEY LOCK AND UNLOCK
SWITCH)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

A

(a) Remove the front door lock motor LH.

for Double Cab:

for Regular Cab:

for CrewMax:

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

7 (E) - 9 (L)

ON (Door lock set to

LOCK)

Below 1 Ω

7 (E) - 9 (L)

7 (E) - 10 (UL)

OFF (Free)

10 kΩ or higher

7 (E) - 10 (UL)

ON (Door lock set to

UNLOCK)

Below 1 Ω

Result

RESULT

PROCEED TO

OK

A

NG (for Double Cab)

B

NG (for Regular Cab)

C

NG (for CrewMax)

D

B

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

C

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

D

REPLACE FRONT DOOR LOCK MOTOR ASSEMBLY LH

3.

CHECK HARNESS AND CONNECTOR (FRONT DOOR LOCK MOTOR LH - MAIN BODY
ECU)

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

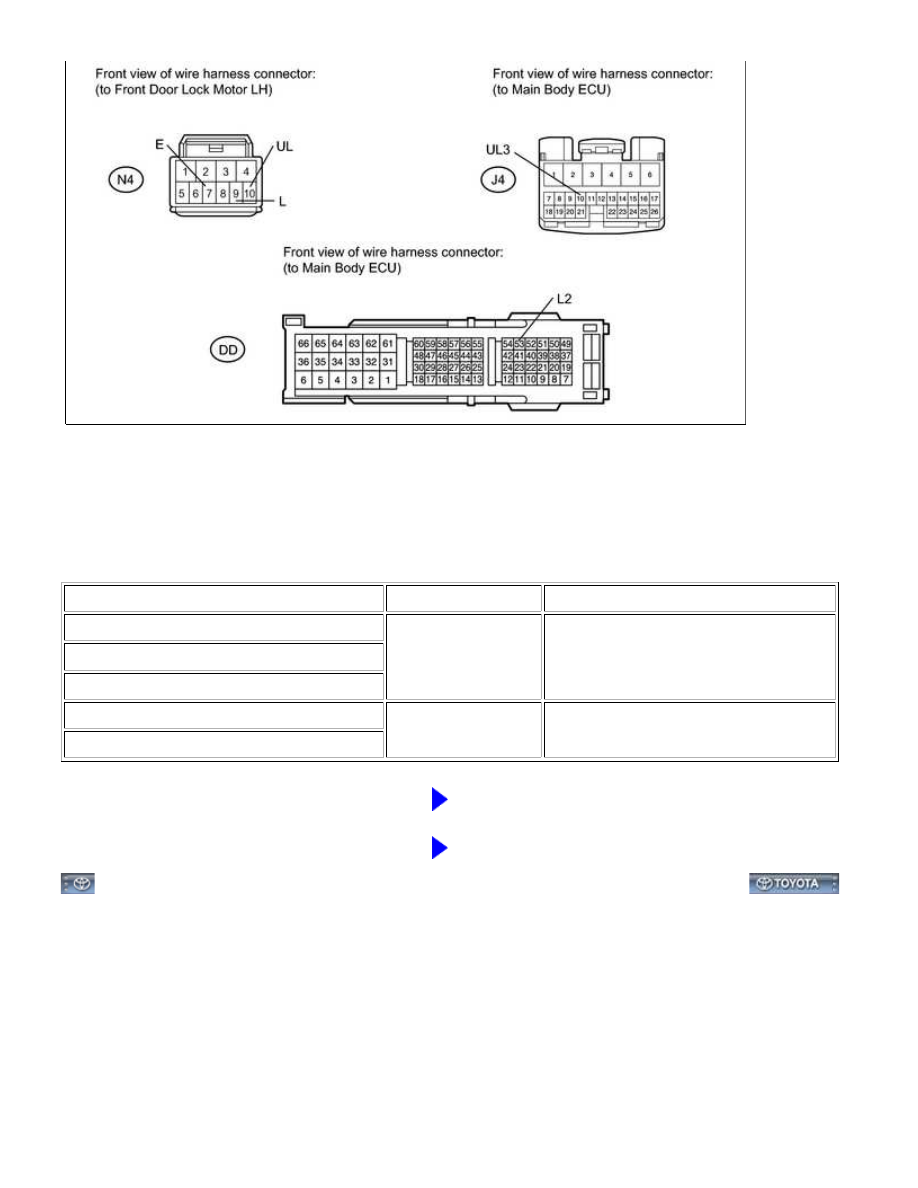

(a) Disconnect the N4 door lock connector.

(b) Disconnect the DD and J4 ECU connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N4-9 (L) - DD-53 (L2)

Always

Below 1 Ω

N4-10 (UL) - J4-10 (UL3)

N4-7 (E) - Body ground

N4-10 (UL) - Body ground

Always

10 kΩ or higher

N4-9 (L) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Driver Sid...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VS500RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Door Control Switch Circuit; 2015 MY Tundra

[08/2014 -        ]

Door Control Switch Circuit

DESCRIPTION

for Driver Side:

connected to the door control switch, and door lock/unlock request signals (by door control switch

operation) are input to the ECU. The main body ECU constantly applies voltage to terminal 1 (for regular

regular cab). The main body ECU determines that this is a door lock request signal input. The main body

body ECU determines that this is a door unlock request signal input.

for Passenger Side:

body ECU determines that this is a door lock request signal input. The main body ECU also applies constant

is a door unlock request signal input.

WIRING DIAGRAM

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Door Contr...
