DOOR LOCK: KEY REMINDER WARNING SYSTEM: HOW TO PR...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002YKT02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: OPERATION CHECK; 2015 MY Tundra [08/2014 -        ]

OPERATION CHECK

1. CHECK KEY REMINDER WARNING SYSTEM

(a) Check that the key reminder warning buzzer sounds.

(1) With the driver side door closed, insert the key into the ignition key cylinder and then turn the key to

the LOCK or ACC position.

(2) Check that the buzzer sounds intermittently if the driver side door is opened.

(b) Check that the key reminder warning buzzer stops.

Close the driver side door (front door courtesy switch is off).

Turn the ignition switch to the ON position.

Remove the key from the ignition key cylinder.

DOOR LOCK: KEY REMINDER WARNING SYSTEM: OPERATION ...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002YKP017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014 -

       ]

PROBLEM SYMPTOMS TABLE

HINT:

Key reminder warning system

SYMPTOM

SUSPECTED AREA

SEE PAGE

Key reminder buzzer does not sound

Unlock warning switch

Front door courtesy light switch LH

Harness and connector

Main body ECU

Combination meter

Can communication system

DOOR LOCK: KEY REMINDER WARNING SYSTEM: PROBLEM S...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002YKO02CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

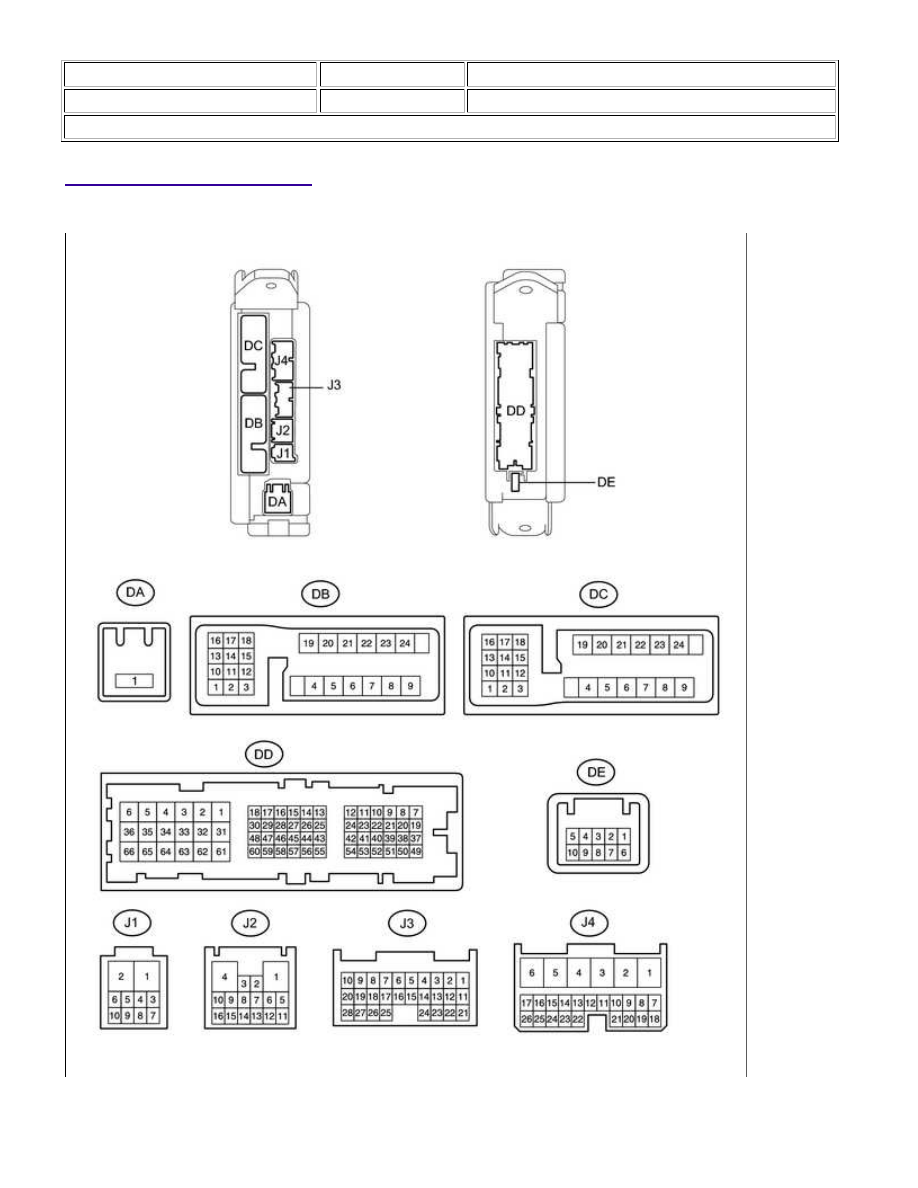

TERMINALS OF ECU

1. CHECK MAIN BODY ECU

(a) Disconnect the J1, J4, DA, DB and DD ECU connectors.

DOOR LOCK: KEY REMINDER WARNING SYSTEM: TERMINALS ...
