Toyota Tundra (2015 year). Manual - part 2322

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002YKU02AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

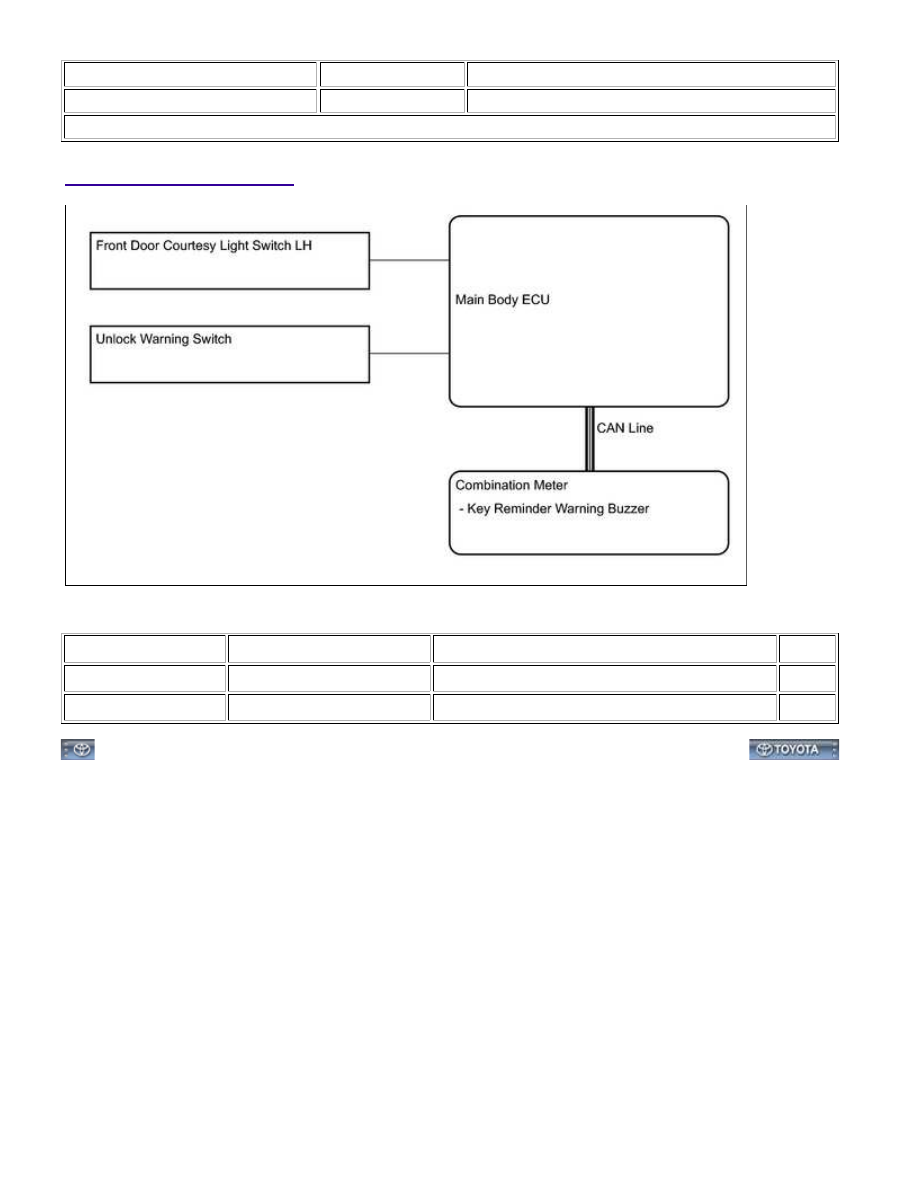

SYSTEM DIAGRAM

Communication table:

SENDER

RECEIVER

SIGNAL

LINE

Main Body ECU

Combination Meter

Front Door Courtesy Light Switch

CAN

Main Body ECU

Combination Meter

Unlock Warning Switch

CAN

DOOR LOCK: KEY REMINDER WARNING SYSTEM: SYSTEM DI...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002YKS02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -

       ]

SYSTEM DESCRIPTION

1. KEY REMINDER WARNING SYSTEM DESCRIPTION

(a) When the driver side door is opened with the ignition key in the ACC or LOCK position, this system causes a

buzzer to sound in order to warn the driver that the ignition key has not been removed.

2. FUNCTION OF MAIN COMPONENT

COMPONENT

FUNCTION

Front Door

Courtesy Switch LH

Detects front door status (open or closed) and outputs signal to main body ECU

Unlock Warning

Switch

Detects if key is inserted into ignition key cylinder or not and outputs signal to main body

ECU

Combination Meter

Receives buzzer request signal from main body ECU after main body ECU receives ignition

switch signal and front door courtesy light switch signal, and actuates inner circuit to sound

built-in buzzer intermittently

DOOR LOCK: KEY REMINDER WARNING SYSTEM: SYSTEM DES...

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002YKM02QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: HOW TO PROCEED WITH TROUBLESHOOTING; 2015 MY

Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the key reminder warning system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding to the next step.

3.

CHECK COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM*

(a) Use the Techstream to check if the CAN communication system is functioning normally.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

Go to CAN COMMUNICATION

DOOR LOCK: KEY REMINDER WARNING SYSTEM: HOW TO PR...

A

A

NEXT

NEXT

4.

PROBLEM SYMPTOMS TABLE

Result

RESULT

PROCEED TO

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B

B

Go to step 6

5.

OVERALL ANALYSIS AND TROUBLESHOOTING*

(a) Operation Check

6.

REPAIR OR REPLACE

7.

CONFIRMATION TEST

NEXT

END

DOOR LOCK: KEY REMINDER WARNING SYSTEM: HOW TO PR...
