(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

7 (LSSR) - 8 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

DOOR LOCK: FRONT DOOR LOCK (for Regular Cab): INSPECTION;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPS00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Regular Cab): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

2. INSTALL FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

3. INSTALL FRONT DOOR LOCK ASSEMBLY LH

4. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

5. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

6. INSTALL FRONT DOOR SERVICE HOLE COVER LH

7. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

8. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

9. INSTALL FRONT DOOR ARMREST COVER LH

10. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH

11. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power

Window)

12. INSTALL FRONT UPPER ARMREST BASE PANEL LH

13. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DOOR LOCK: FRONT DOOR LOCK (for Regular Cab): INSTALLATIO...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002YKN02AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: KEY REMINDER WARNING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

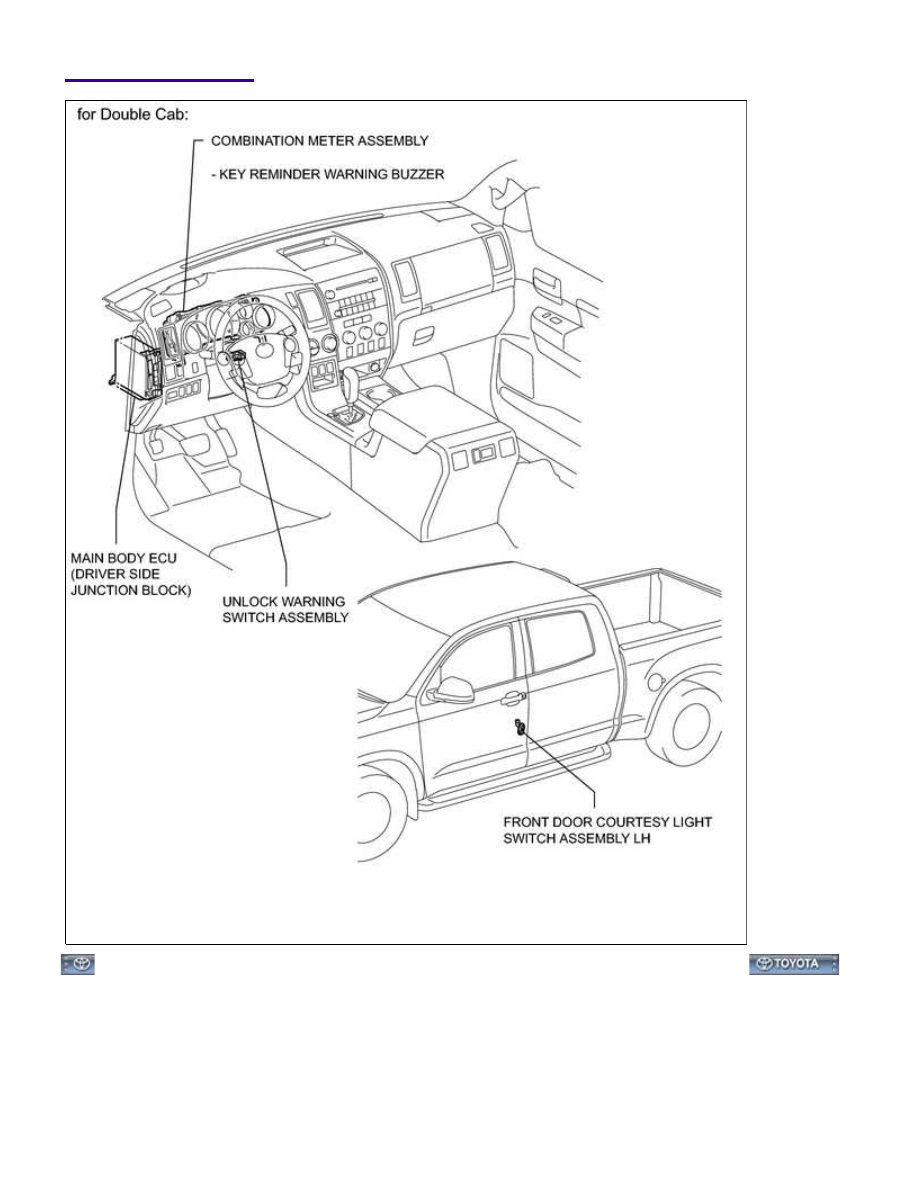

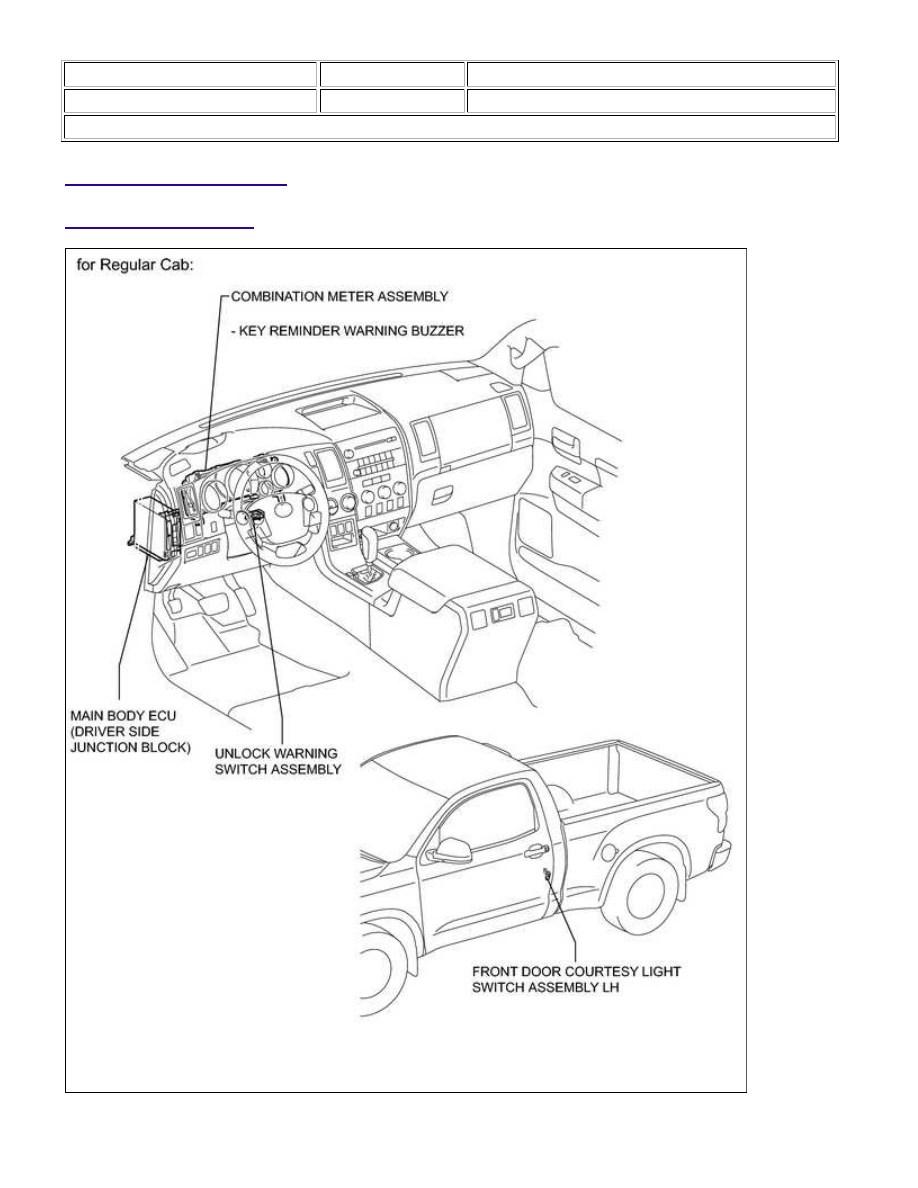

PARTS LOCATION

ILLUSTRATION

DOOR LOCK: KEY REMINDER WARNING SYSTEM: PARTS LOCA...

ILLUSTRATION

DOOR LOCK: KEY REMINDER WARNING SYSTEM: PARTS LOCA...
