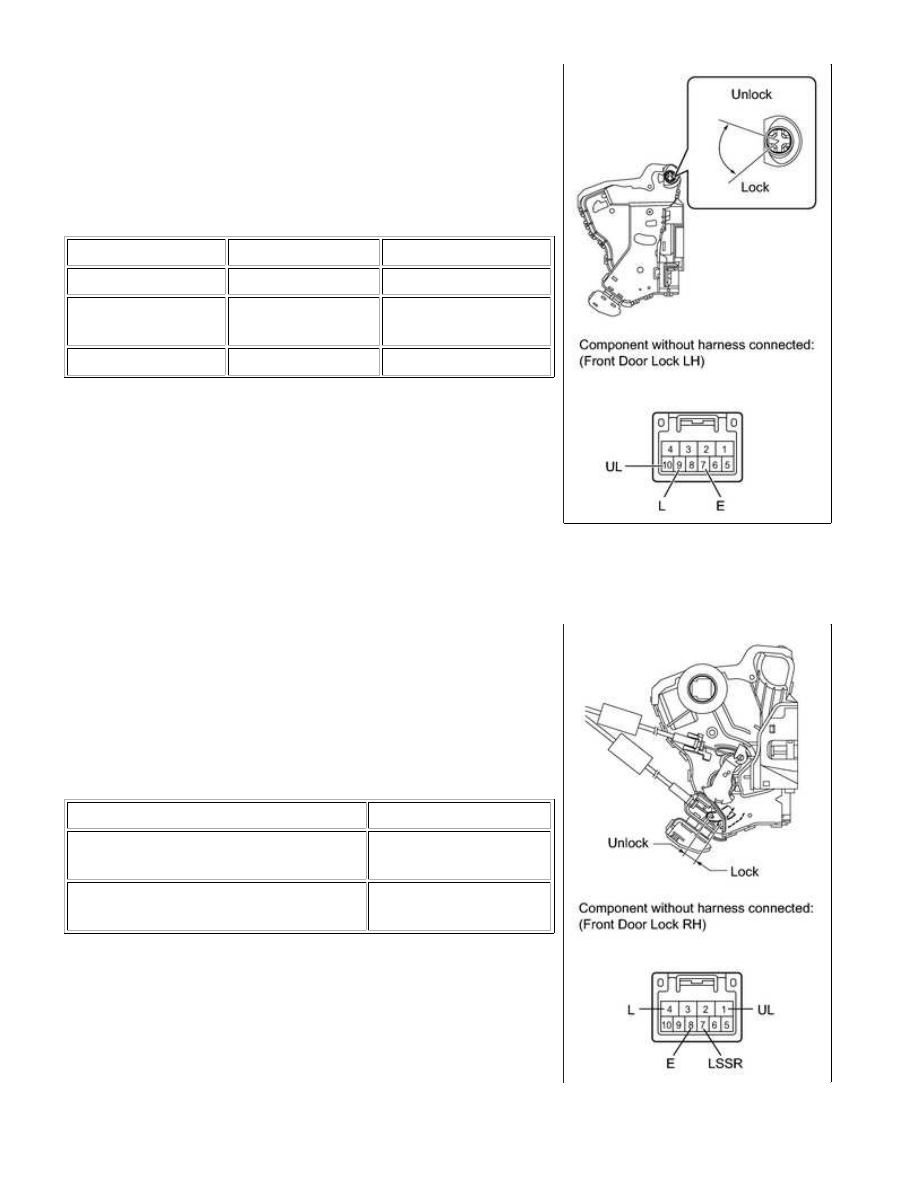

(1) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

9 (L) - 7 (E)

Lock

Below 1 Ω

9 (L) - 7 (E)

10 (UL) - 7 (E)

OFF

10 kΩ or higher

10 (UL) - 7 (E)

Unlock

Below 1 Ω

If the result is not as specified, replace the door lock

assembly.

2. INSPECT FRONT DOOR LOCK ASSEMBLY RH

(a) Check the door lock motor.

(1) Apply battery voltage to the door lock motor and check

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSPECTION; ...

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

7 (LSSR) - 8 (E)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

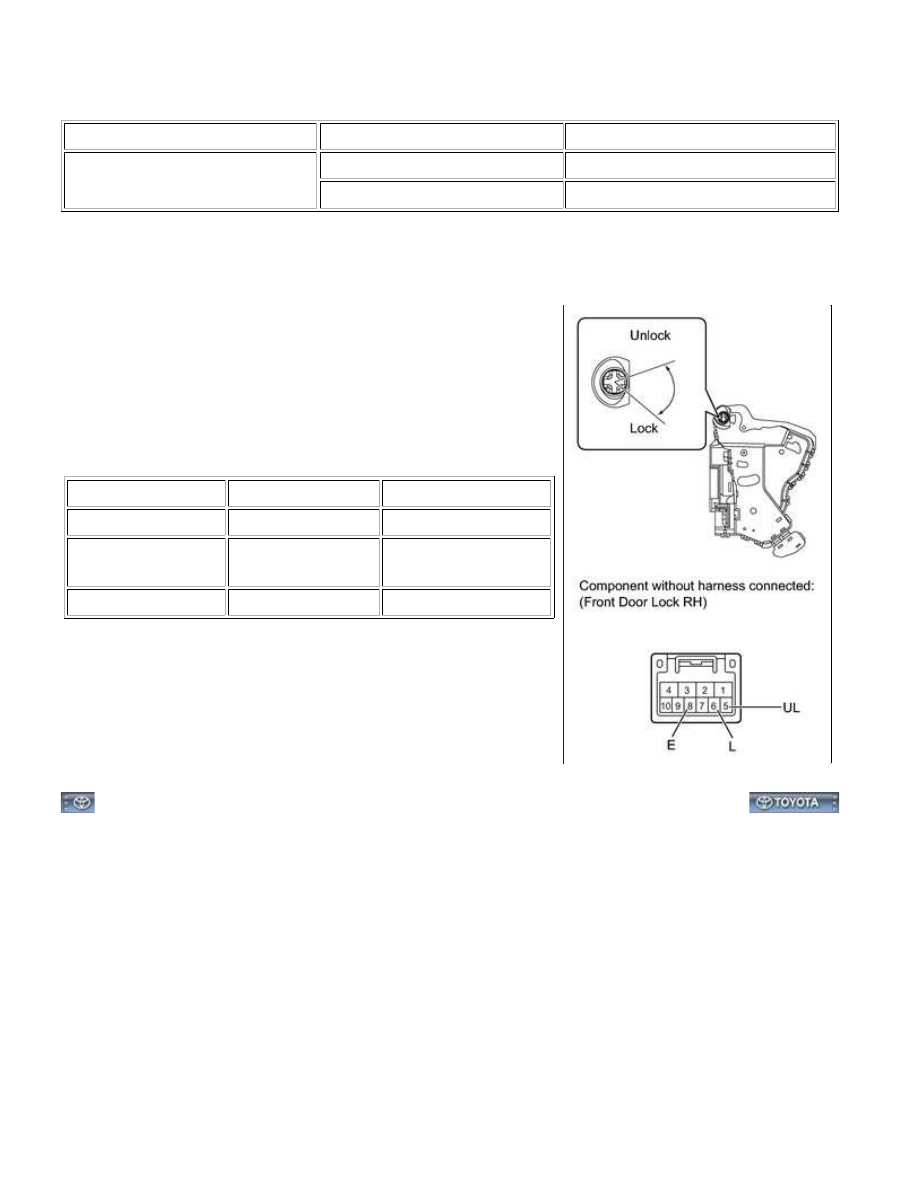

(c) Check the door lock and unlock switch.

(1) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

5 (UL) - 8 (E)

Unlock

Below 1 Ω

5 (UL) - 8 (E)

6 (L) - 8 (E)

OFF

10 kΩ or higher

6 (L) - 8 (E)

Lock

Below 1 Ω

If the result is not as specified, replace the door lock

assembly.

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSPECTION; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPS00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

2. INSTALL FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

3. INSTALL FRONT DOOR LOCK ASSEMBLY LH

4. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

5. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

6. INSTALL FRONT DOOR SERVICE HOLE COVER LH

7. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

8. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

9. INSTALL FRONT DOOR ARMREST COVER LH

10. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH

11. INSTALL FRONT UPPER ARMREST BASE PANEL LH

12. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

13. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSTALLATIO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZPU009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Regular Cab): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

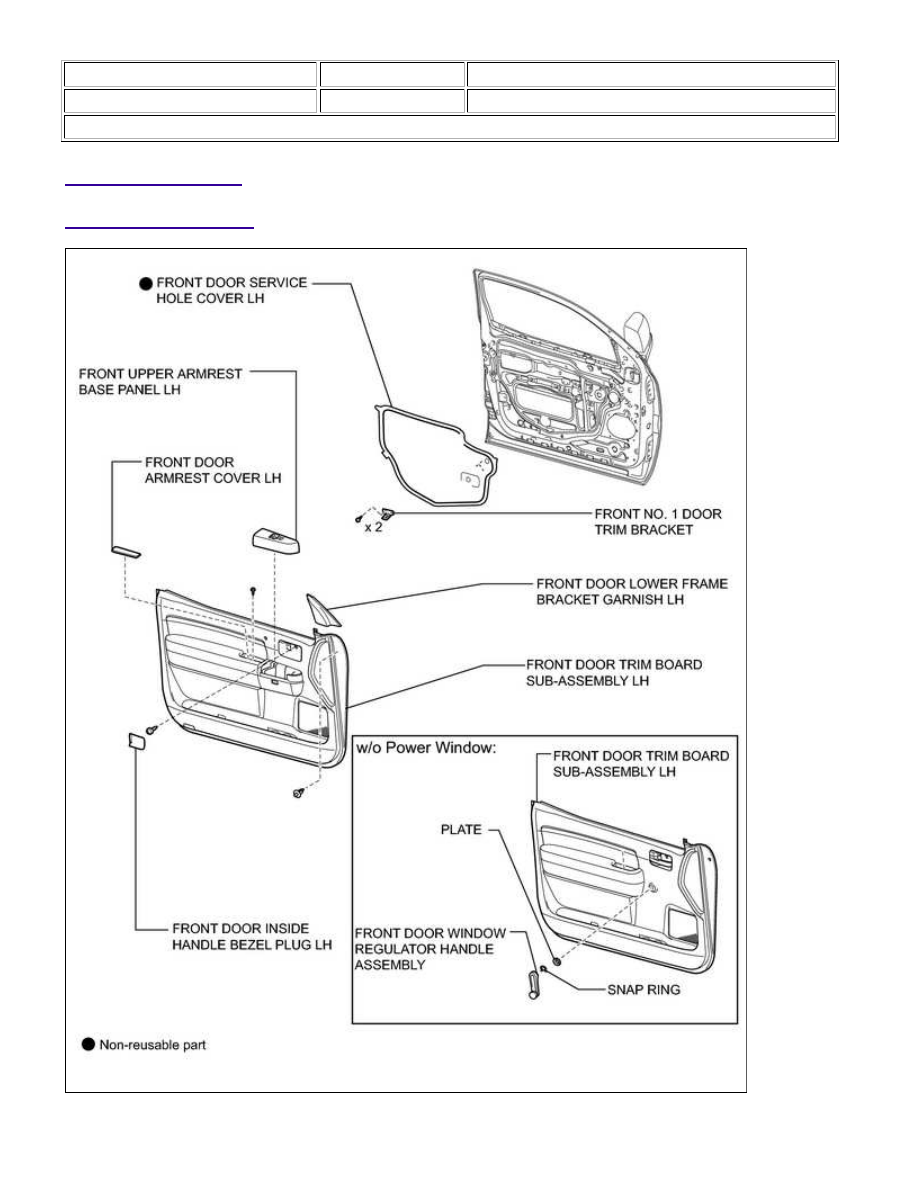

COMPONENTS

ILLUSTRATION
