Toyota Tundra (2015 year). Manual - part 2318

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030ED00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Double Cab): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

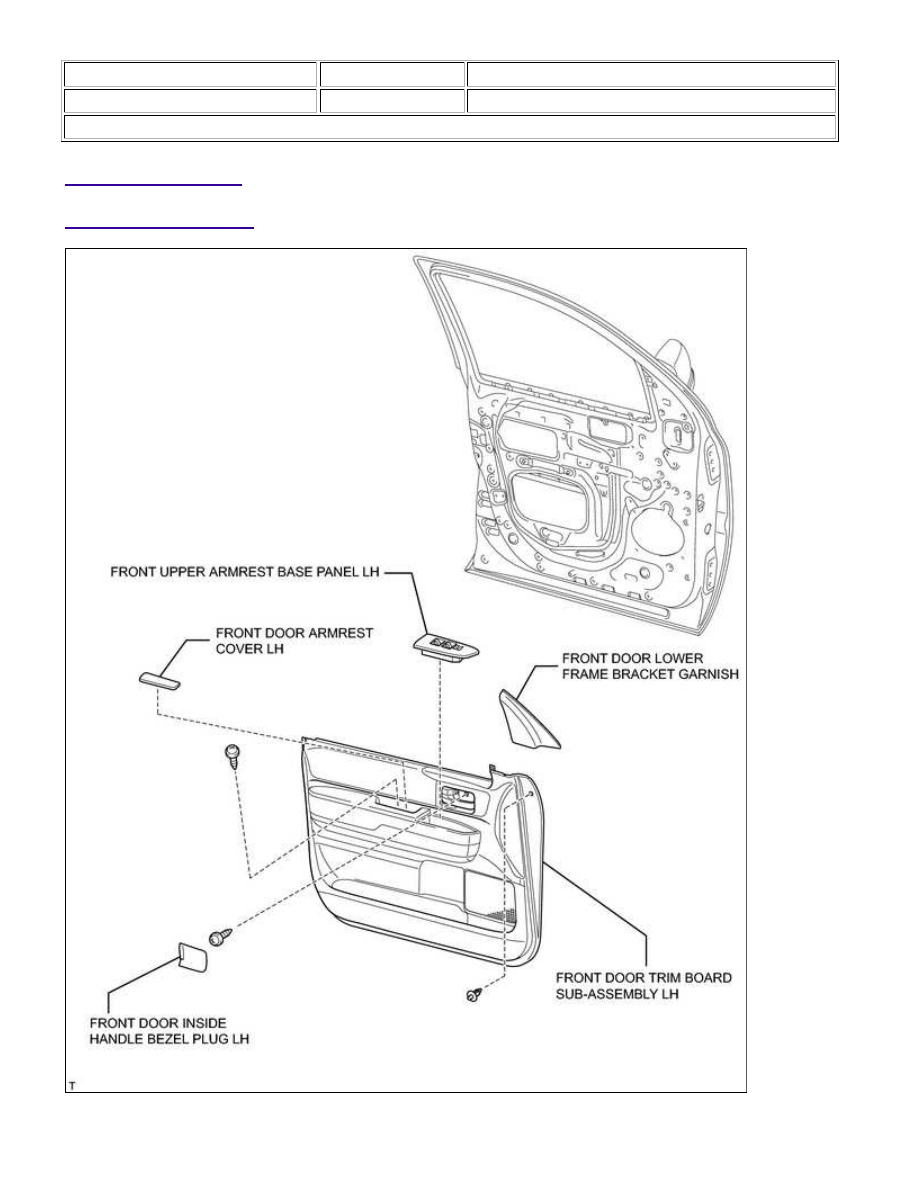

ILLUSTRATION

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): COMPONENTS...

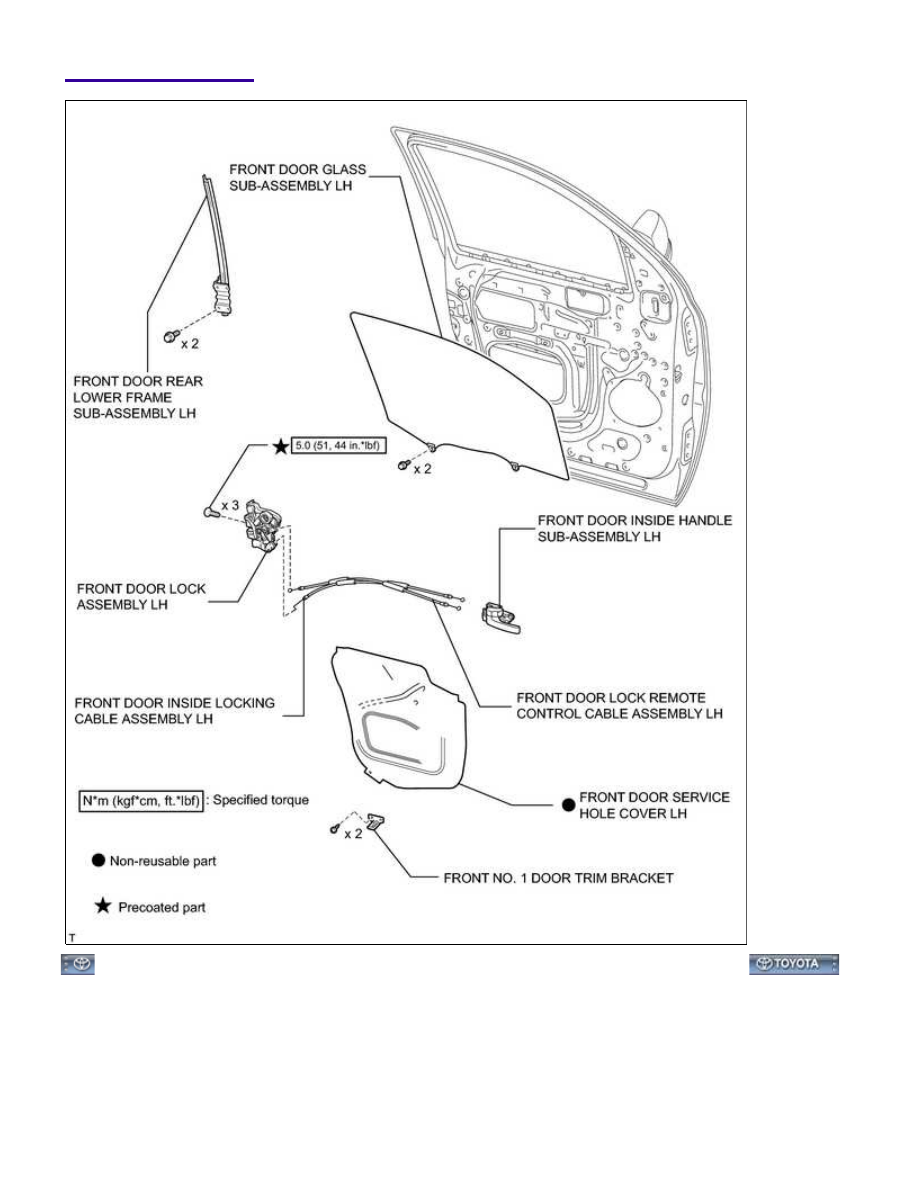

ILLUSTRATION

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): COMPONENTS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPV00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH

5. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH

6. REMOVE FRONT DOOR ARMREST COVER LH

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

8. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

9. REMOVE FRONT DOOR SERVICE HOLE COVER LH

10. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

11. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

12. REMOVE FRONT DOOR LOCK ASSEMBLY LH

13. REMOVE FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

14. REMOVE FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): REMOVAL; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002NGE01HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSPECTION; 2015 MY Tundra [08/2014 -        ]

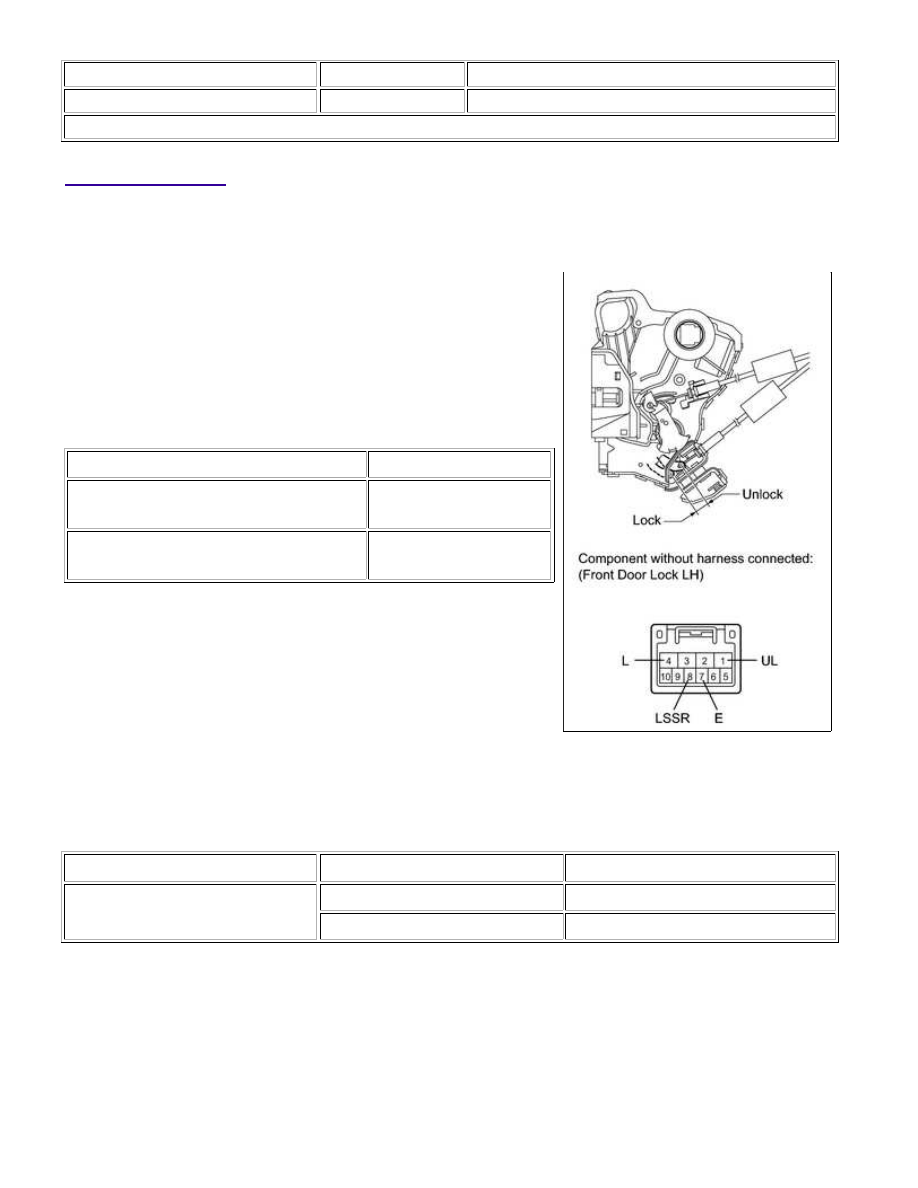

INSPECTION

1. INSPECT FRONT DOOR LOCK ASSEMBLY LH

(a) Check the door lock motor.

(1) Apply battery voltage to the door lock motor and check

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4 (L)
Battery negative (-) → Terminal 1 (UL)

Lock

Battery positive (+) → Terminal 1 (UL)
Battery negative (-) → Terminal 4 (L)

Unlock

If the result is not as specified, replace the door lock

assembly.

(b) Check the door lock position switch.

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

7 (E) - 8 (LSSR)

Unlock

Below 1 Ω

Lock

10 kΩ or higher

If the result is not as specified, replace the door lock assembly.

(c) Check the door lock and unlock switch.

DOOR LOCK: FRONT DOOR LOCK (for Double Cab): INSPECTION; ...
