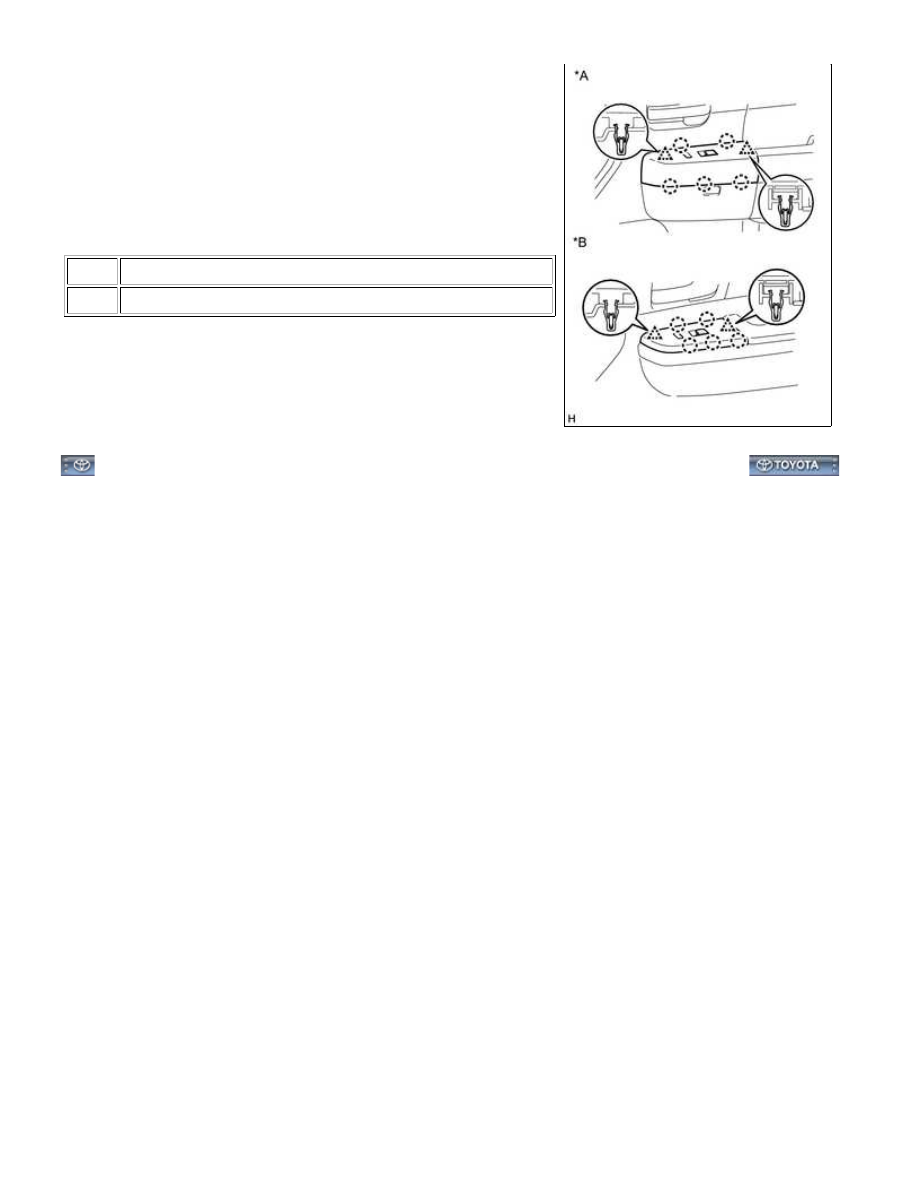

(b) Attach the 2 clips and 5 claws to install the front armrest upper

base panel RH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030ED00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

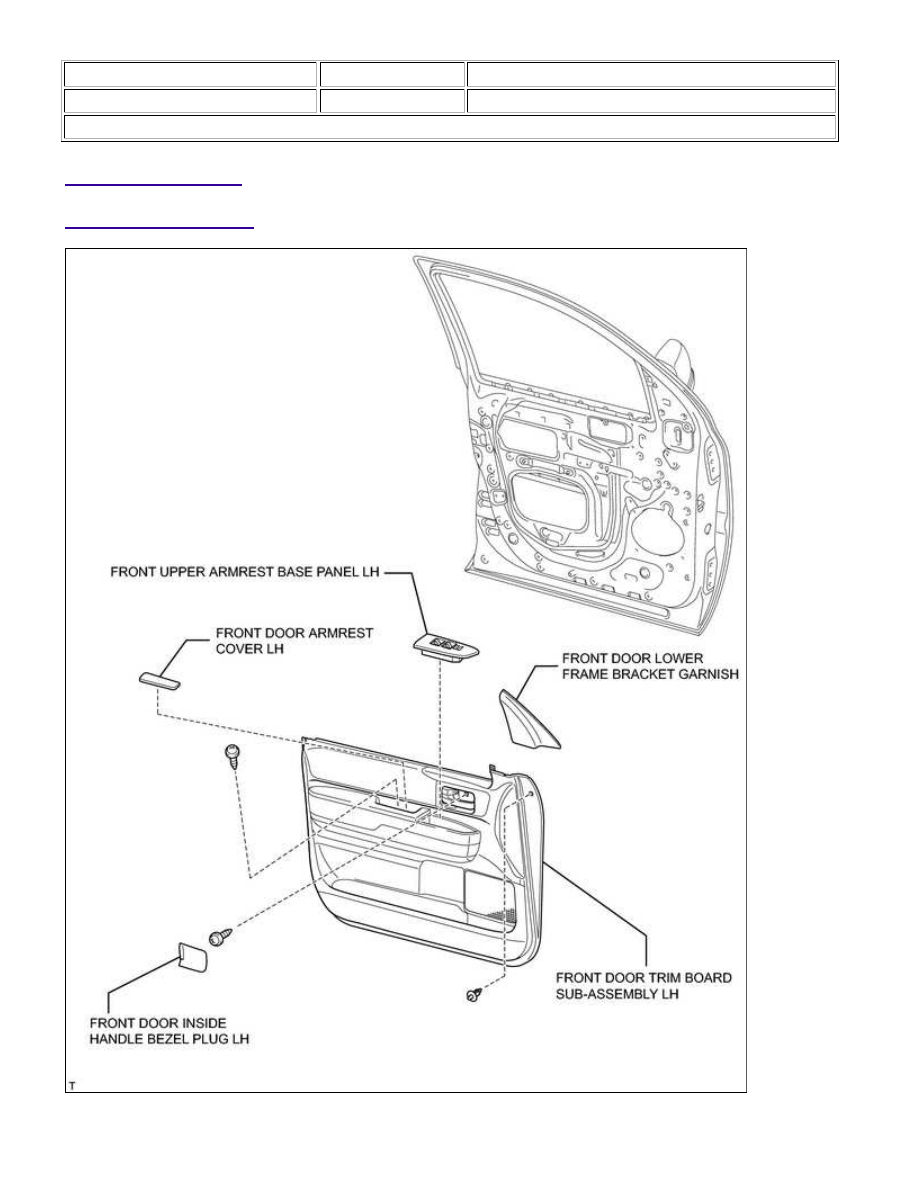

ILLUSTRATION

DOOR LOCK: FRONT DOOR LOCK (for CrewMax): COMPONENTS;...

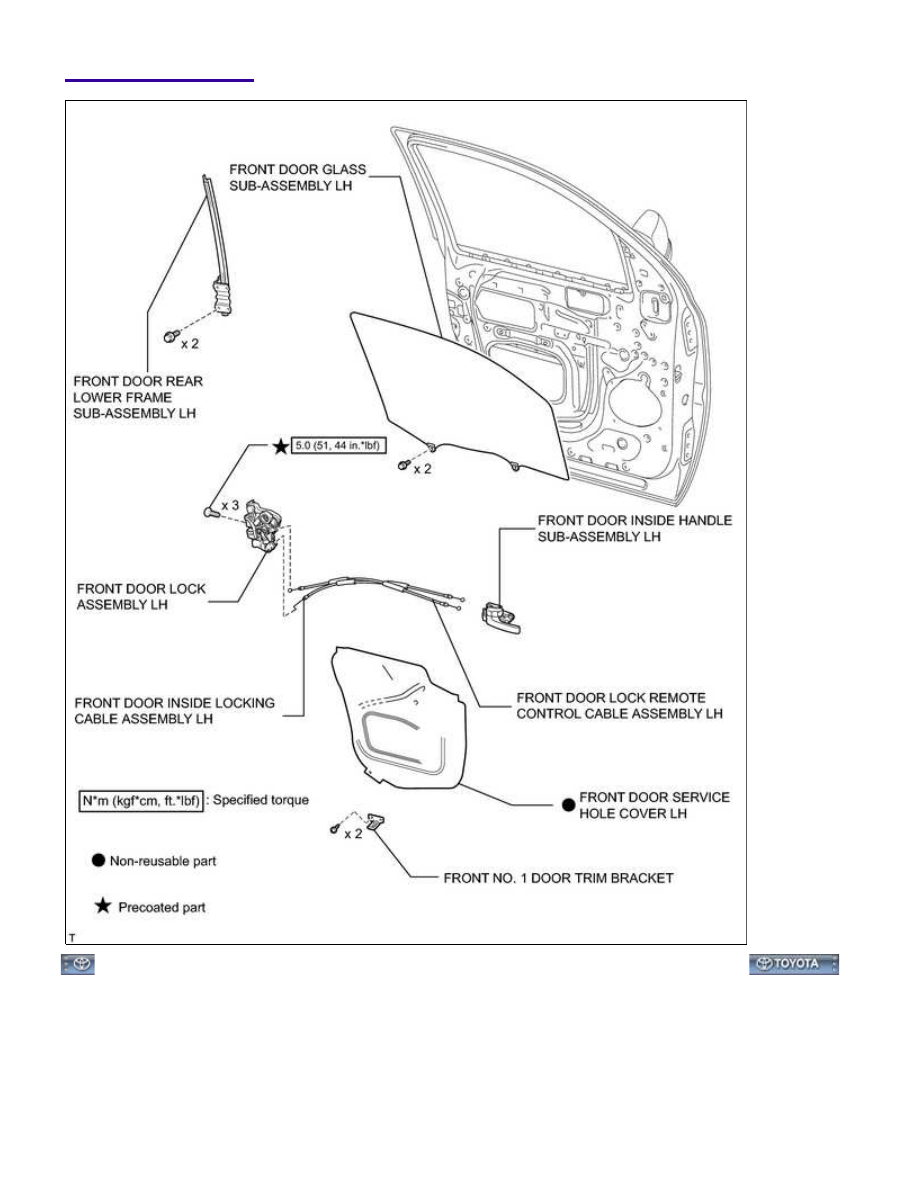

ILLUSTRATION

DOOR LOCK: FRONT DOOR LOCK (for CrewMax): COMPONENTS;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPV010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: FRONT DOOR LOCK (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH

5. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH

6. REMOVE FRONT DOOR ARMREST COVER LH

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

8. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

9. REMOVE FRONT DOOR SERVICE HOLE COVER LH

10. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

11. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

12. REMOVE FRONT DOOR LOCK ASSEMBLY LH

13. REMOVE FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

14. REMOVE FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH
