Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

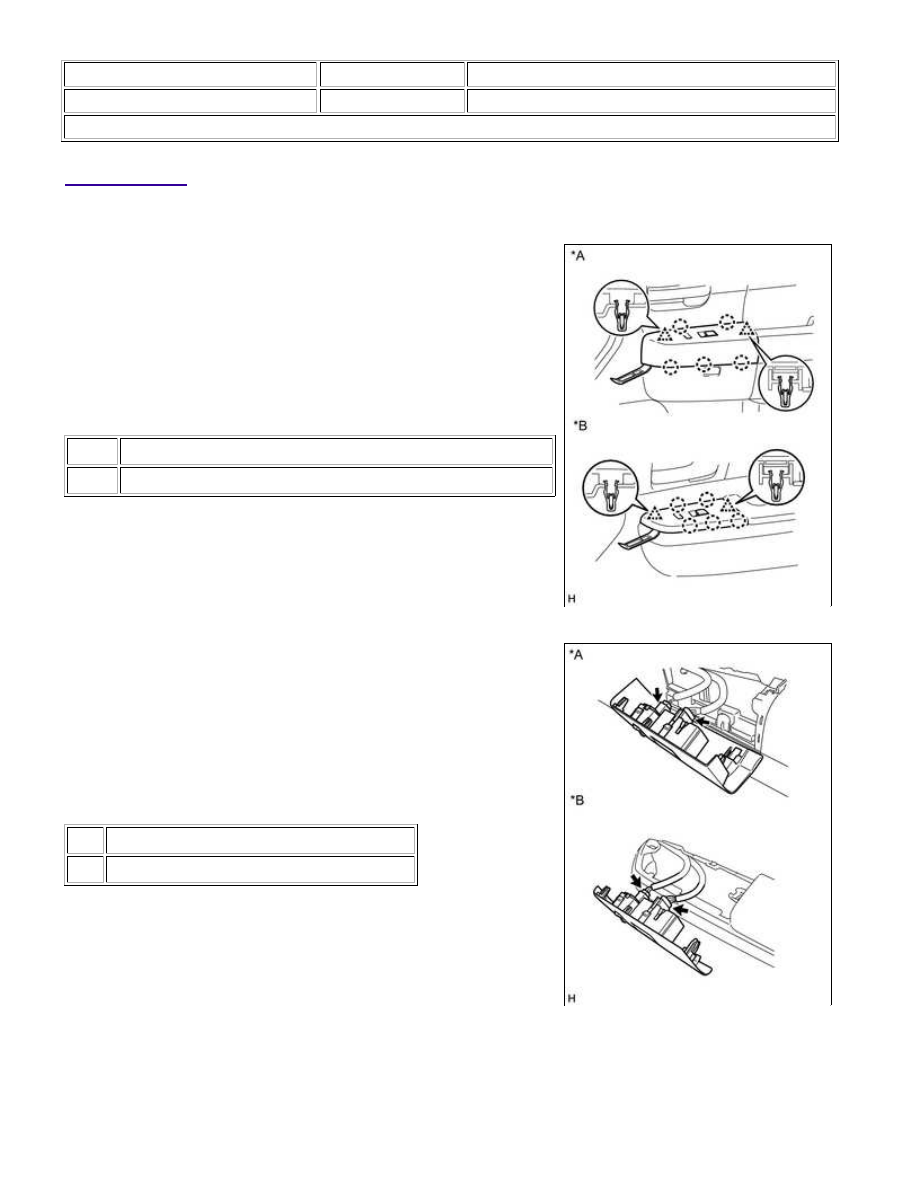

1. REMOVE FRONT ARMREST UPPER BASE PANEL RH

(a) Using a moulding remover, detach the 2 clips and 5 claws, and

remove the front armrest upper base panel RH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

(b) Disconnect each connector.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

2. REMOVE DOOR CONTROL SWITCH ASSEMBLY

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): REMOVAL;...

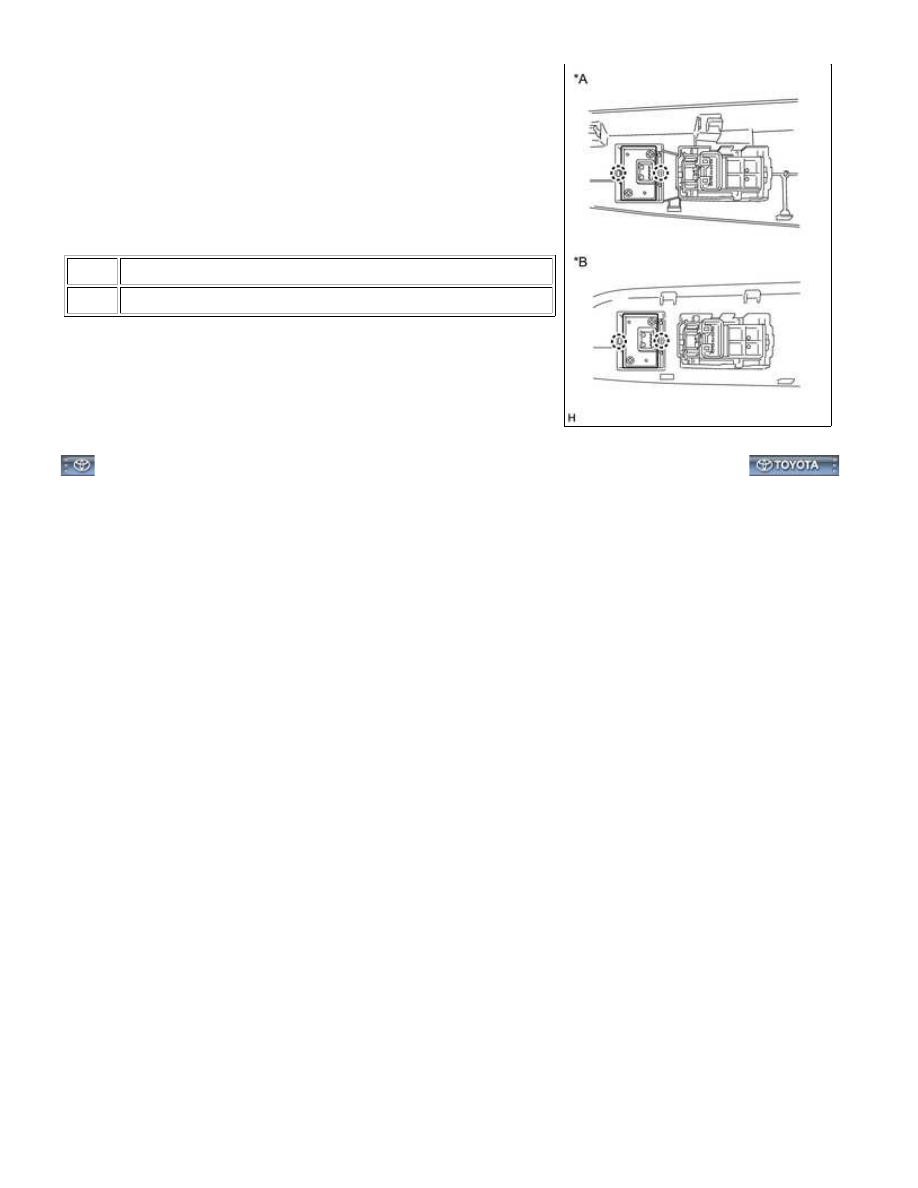

(a) Detach the 2 claws and remove the door control switch

assembly.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): REMOVAL;...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZRB00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

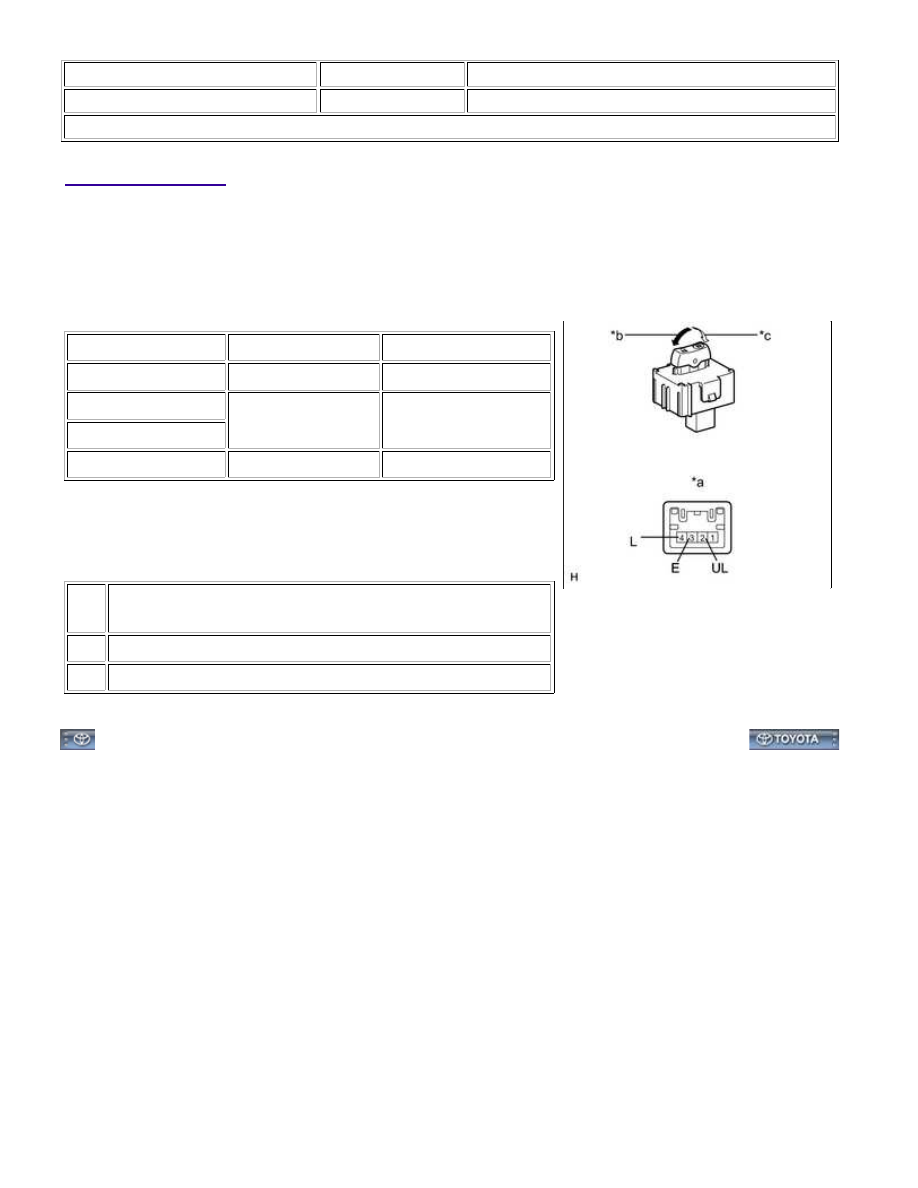

1. INSPECT DOOR CONTROL SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

4 (L) - 3 (E)

Lock

Below 1 Ω

4 (L) - 3 (E)

OFF

10 kΩ or higher

2 (UL) - 3 (E)

2 (UL) - 3 (E)

Unlock

Below 1 Ω

If the result is not as specified, replace the door control switch

assembly.

Text in Illustration

*a

Component without harness connected

(Door Control Switch Assembly)

*b

Unlock

*c

Lock

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): INSPECTIO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZFM00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

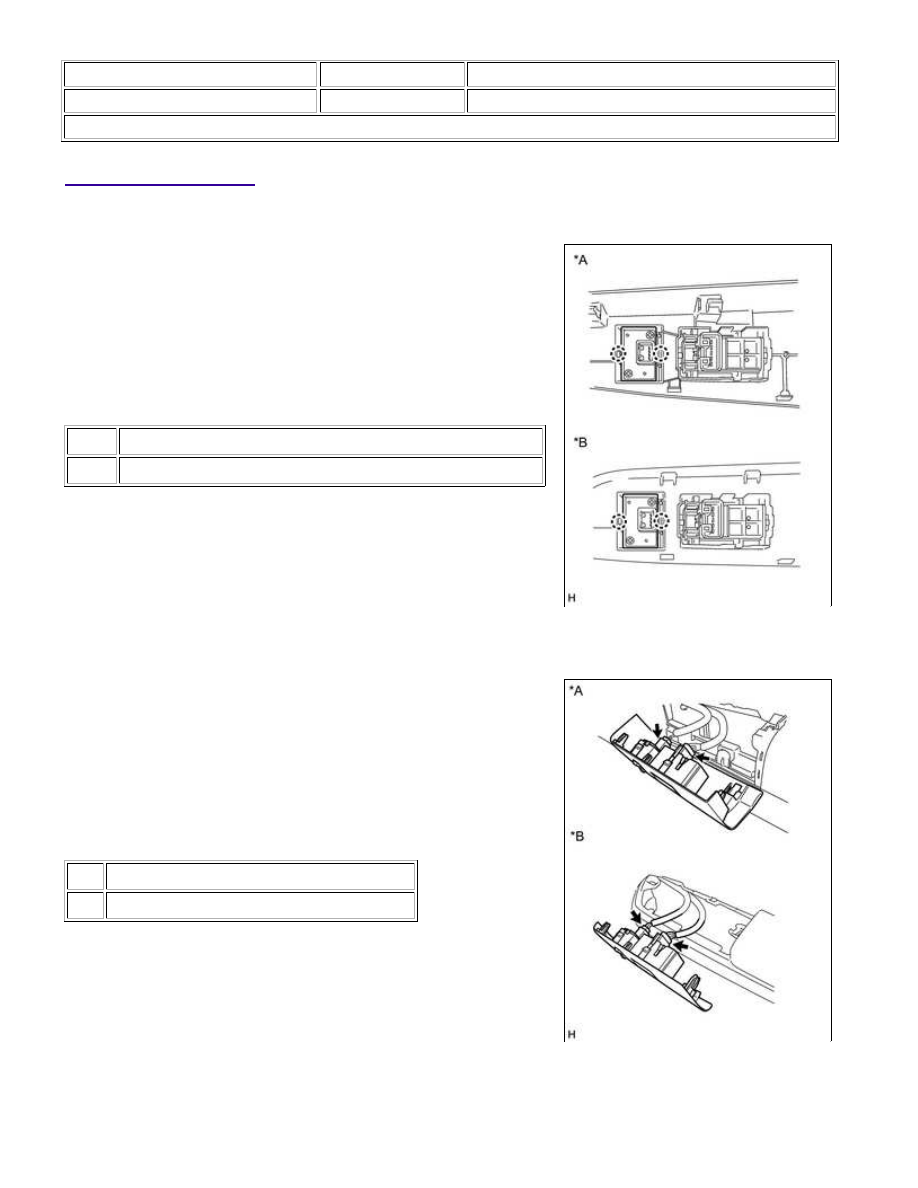

1. INSTALL DOOR CONTROL SWITCH ASSEMBLY

(a) Attach the 2 claws to install the door control switch assembly.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

2. INSTALL FRONT ARMREST UPPER BASE PANEL RH

(a) Connect each connector.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax
