Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZFO00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

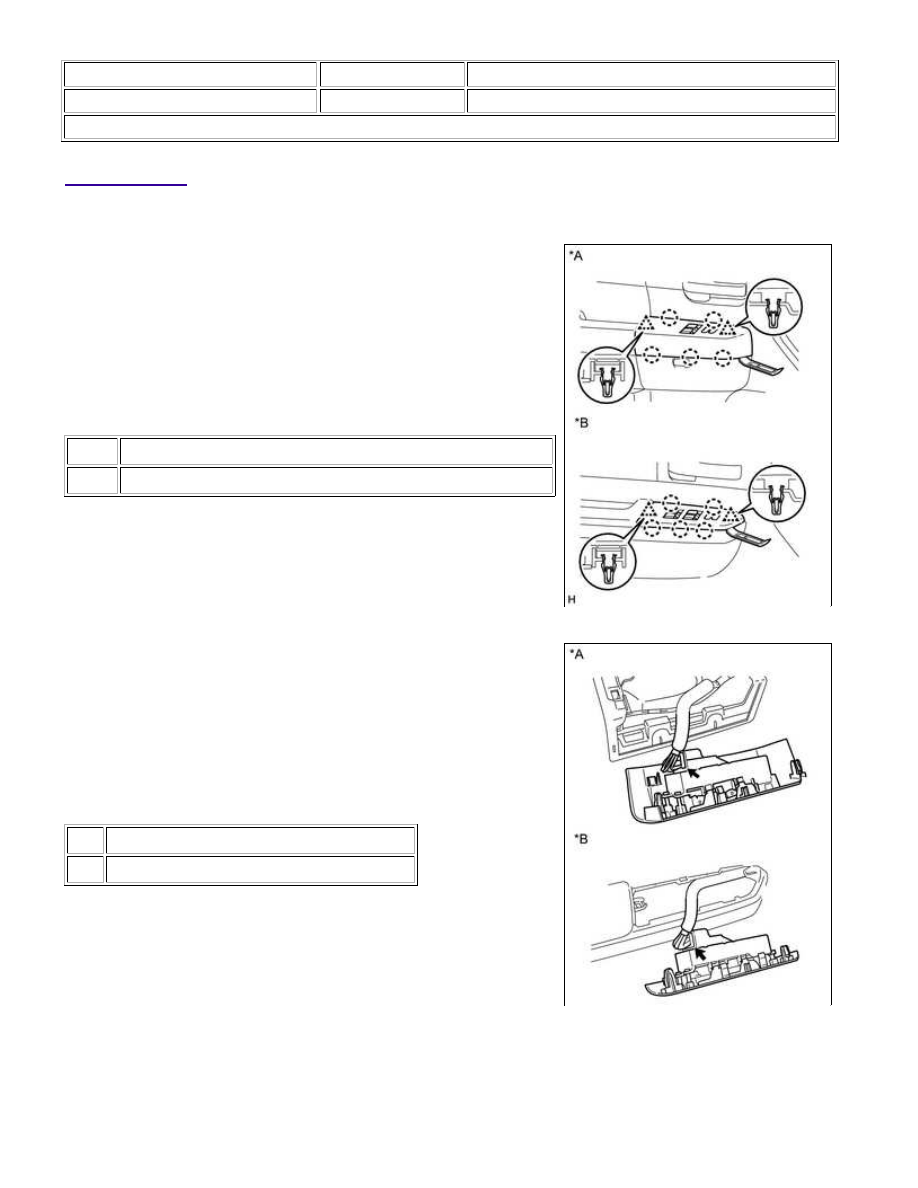

1. REMOVE FRONT ARMREST UPPER BASE PANEL LH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the front armrest upper base panel LH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

(b) Disconnect the connector.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

2. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (DOOR CONTROL

SWITCH ASSEMBLY)

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): REMOVAL;...

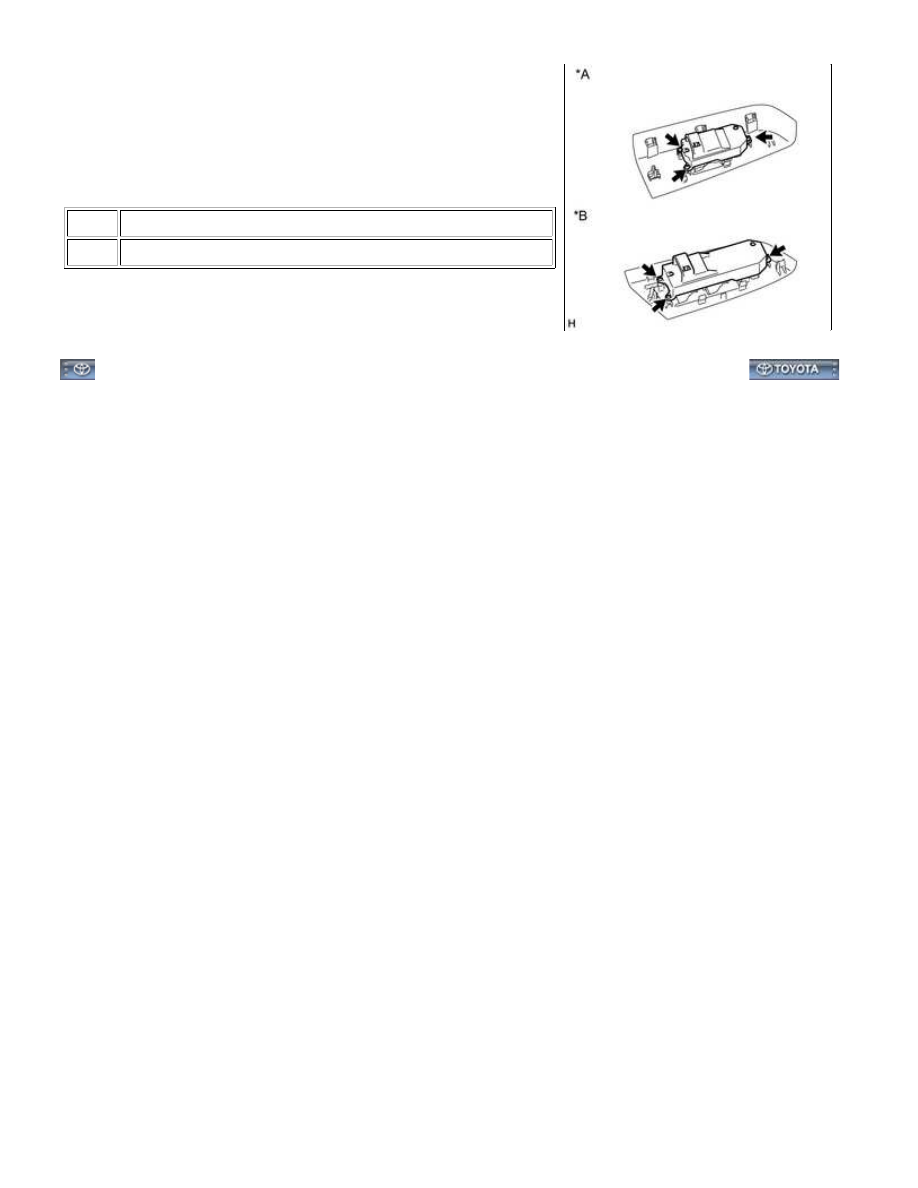

(a) Remove the 3 screws and power window regulator master switch

assembly (door control switch assembly).

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): REMOVAL;...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZRB00TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

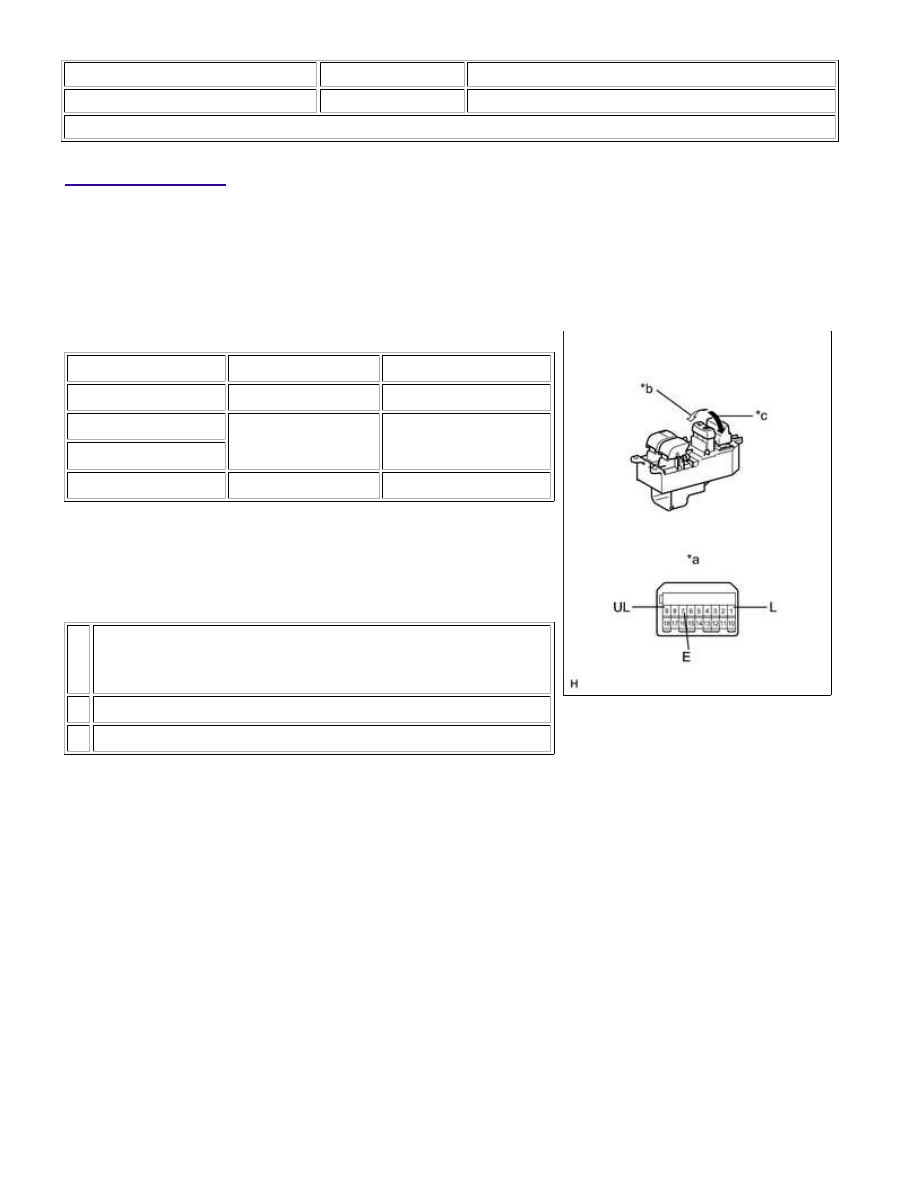

1. INSPECT POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (DOOR CONTROL

SWITCH ASSEMBLY) (for Regular Cab)

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 (L) - 7 (E)

Lock

Below 1 Ω

1 (L) - 7 (E)

OFF

10 kΩ or higher

9 (UL) - 7 (E)

9 (UL) - 7 (E)

Unlock

Below 1 Ω

If the result is not as specified, replace the power window

regulator master switch assembly (door control switch

assembly).

Text in Illustration

*a

Component without harness connected

(Power Window Regulator Master Switch Assembly (Door Control

Switch Assembly))

*b Unlock

*c Lock

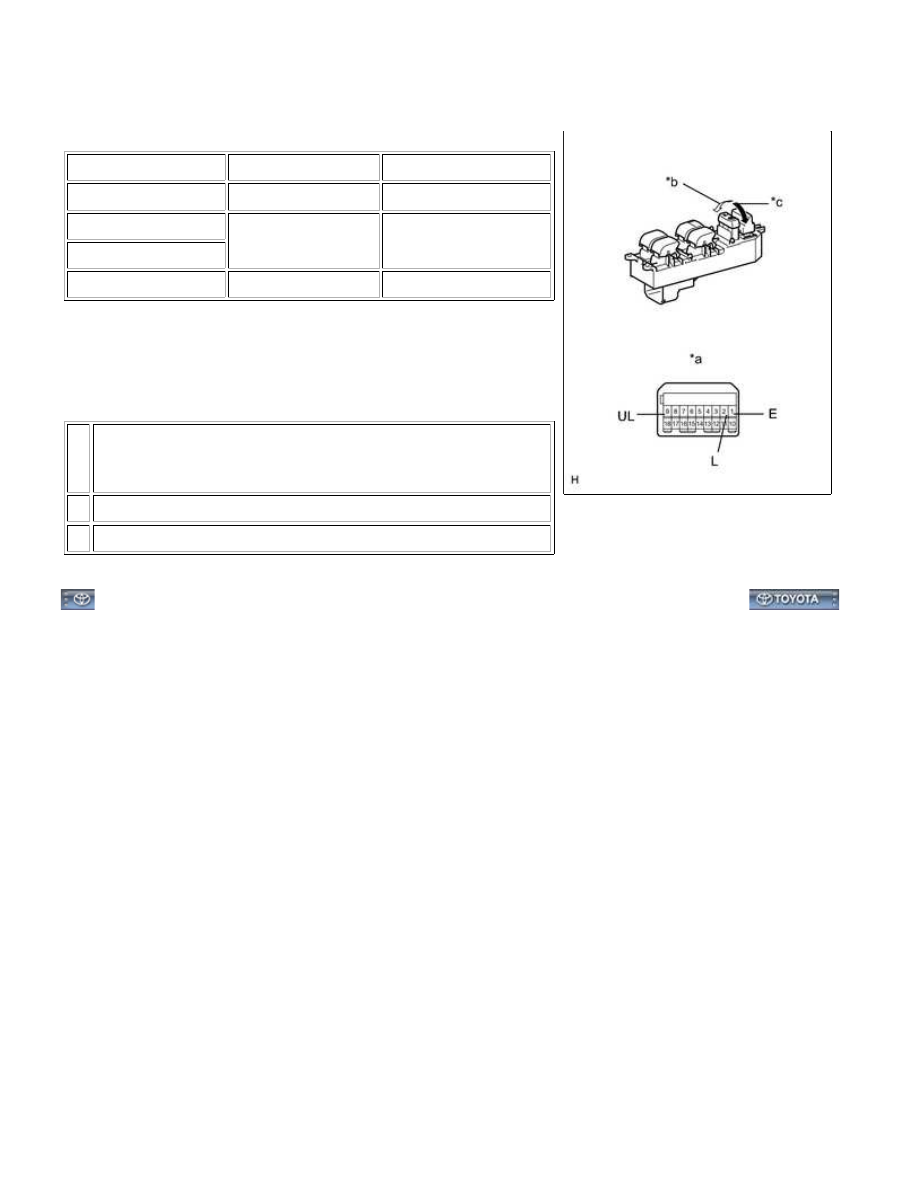

2. INSPECT POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (DOOR CONTROL

SWITCH ASSEMBLY) (for Double Cab, for Crew Max)

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): INSPECTIO...

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

2 (L) - 1 (E)

Lock

Below 1 Ω

2 (L) - 1 (E)

OFF

10 kΩ or higher

9 (UL) - 1 (E)

9 (UL) - 1 (E)

Unlock

Below 1 Ω

If the result is not as specified, replace the power window

regulator master switch assembly (door control switch

assembly).

Text in Illustration

*a

Component without harness connected

(Power Window Regulator Master Switch Assembly (Door Control

Switch Assembly))

*b Unlock

*c Lock
