Toyota Tundra (2015 year). Manual - part 2314

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZFM00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

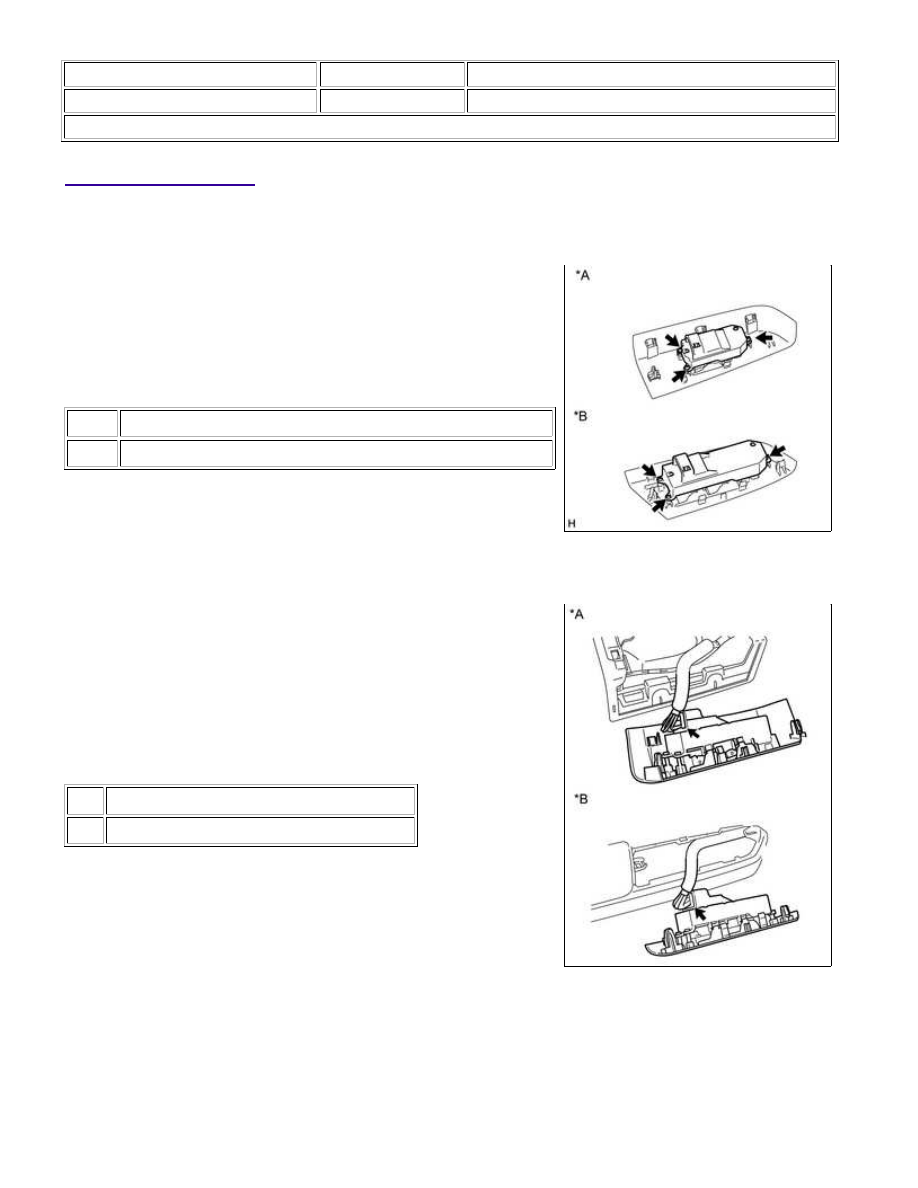

INSTALLATION

1. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (DOOR CONTROL

SWITCH ASSEMBLY)

(a) Install the power window regulator master switch assembly

(door control switch assembly) with the 3 screws.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

2. INSTALL FRONT ARMREST UPPER BASE PANEL LH

(a) Connect the connector.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): INSTALLA...

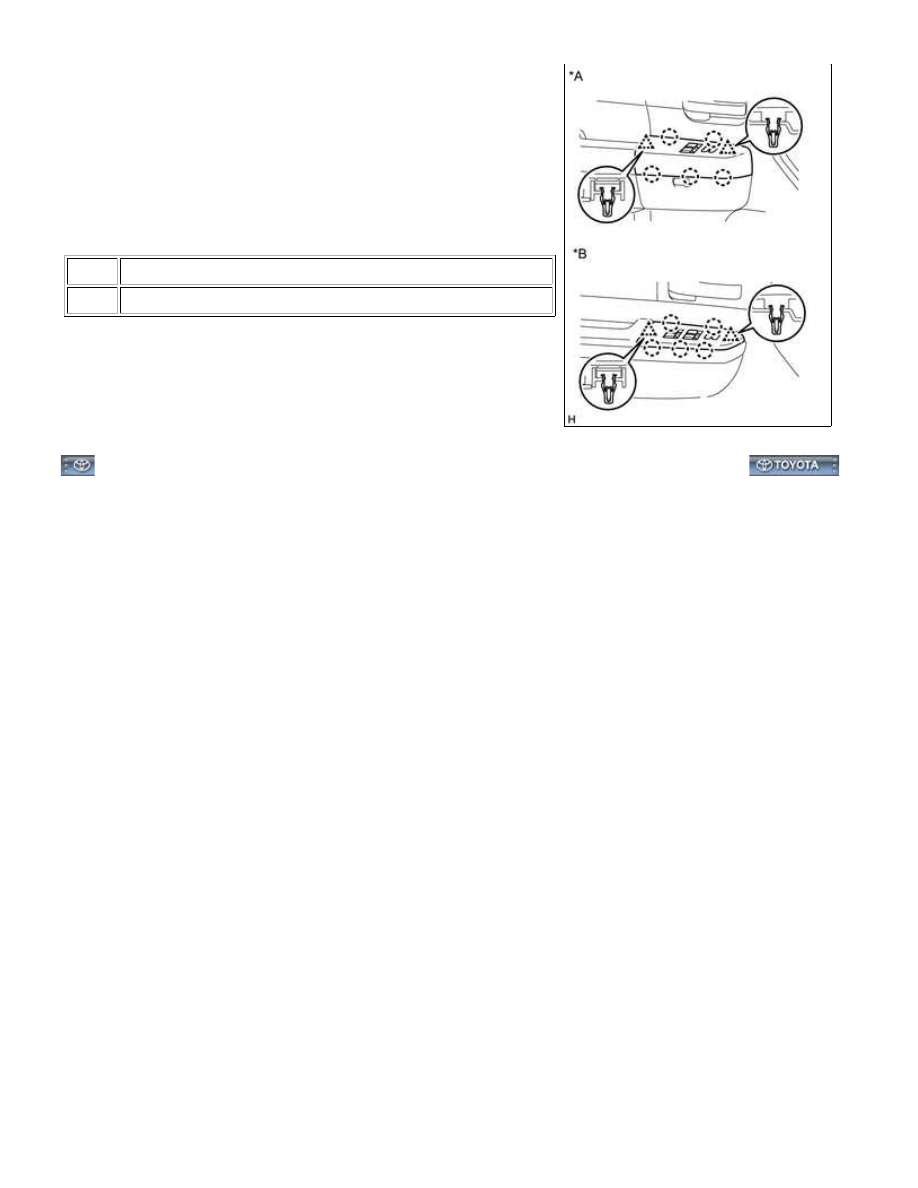

(b) Attach the 2 clips and 5 claws to install the front armrest upper

base panel LH.

Text in Illustration

*A

for Regular Cab

*B

for Double Cab, for CrewMax

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000300F009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

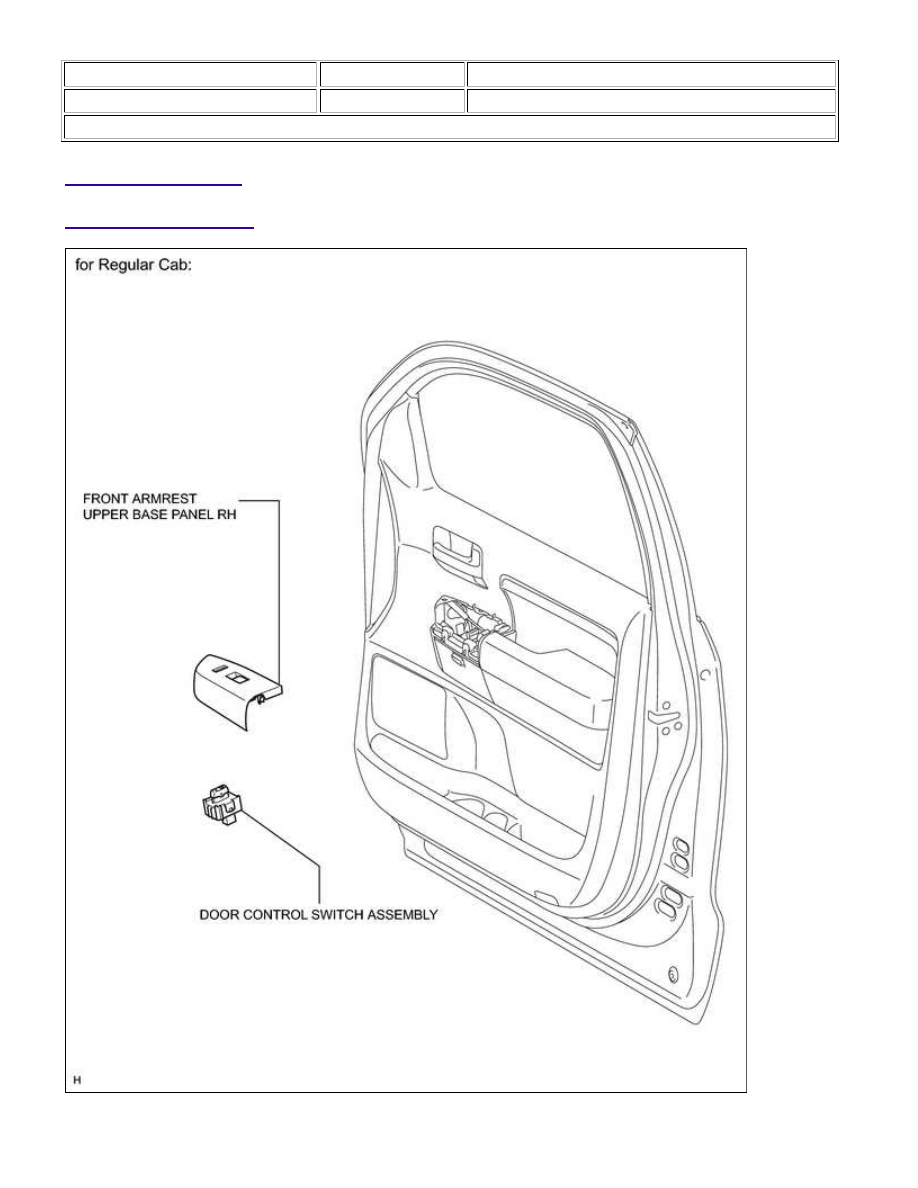

COMPONENTS

ILLUSTRATION

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): COMPON...

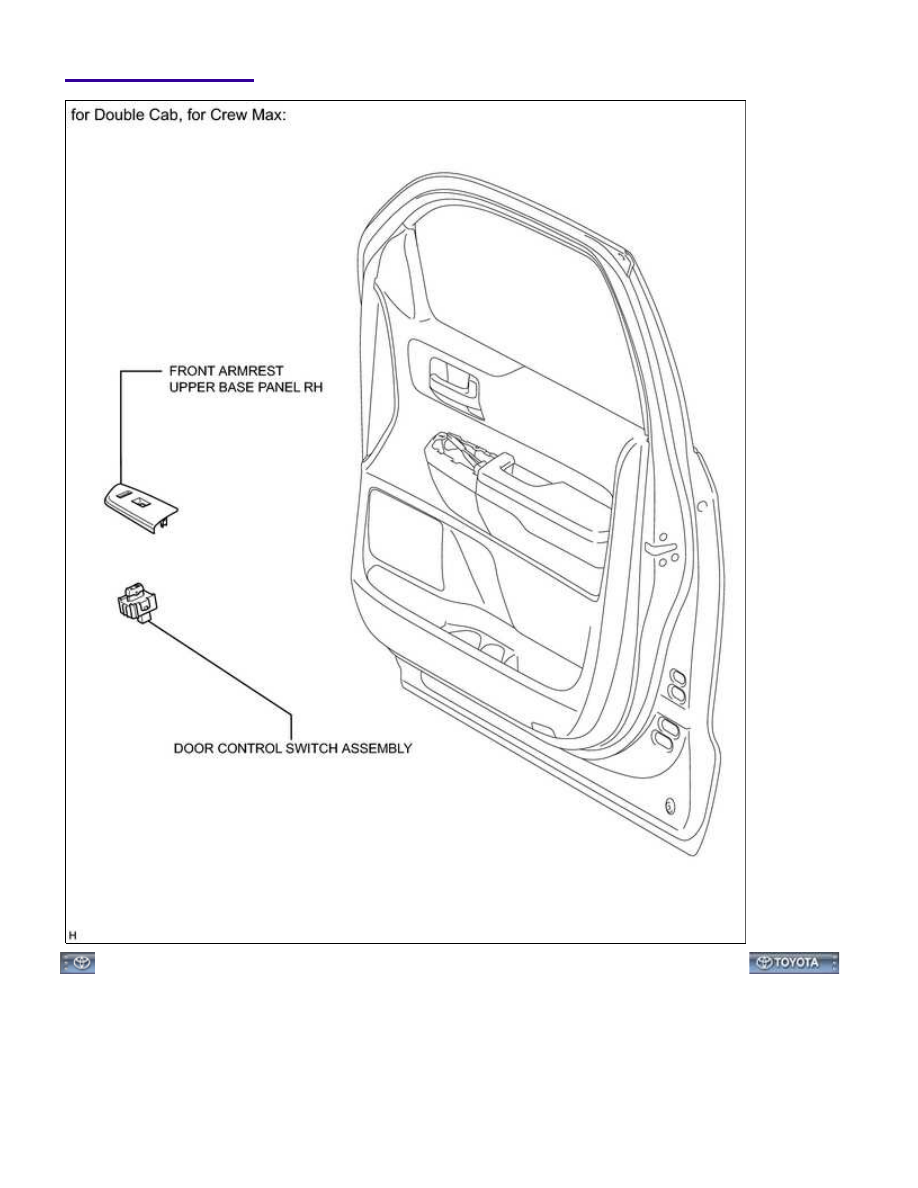

ILLUSTRATION

DOOR LOCK: DOOR CONTROL SWITCH (for Front RH): COMPON...
