Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPR00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for Regular Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE UPPER BACK PANEL GARNISH

2. REMOVE LUGGAGE COMPARTMENT BOX LH

3. REMOVE LUGGAGE COMPARTMENT BOX RH

4. REMOVE FRONT DOOR SCUFF PLATE RH

(a) Remove the front door scuff plate



.

HINT:

The procedures listed below are for the LH side.

5. REMOVE COWL SIDE TRIM BOARD RH

(a) Remove the cowl side trim board



.

HINT:

The procedures listed below are for the LH side.

6. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

(a) Remove the front door opening trim weatherstrip



.

HINT:

The procedures listed below are for the LH side.

7. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

8. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

(a) Remove the front quarter trim panel assembly



.

HINT:

The procedures listed below are for the LH side.

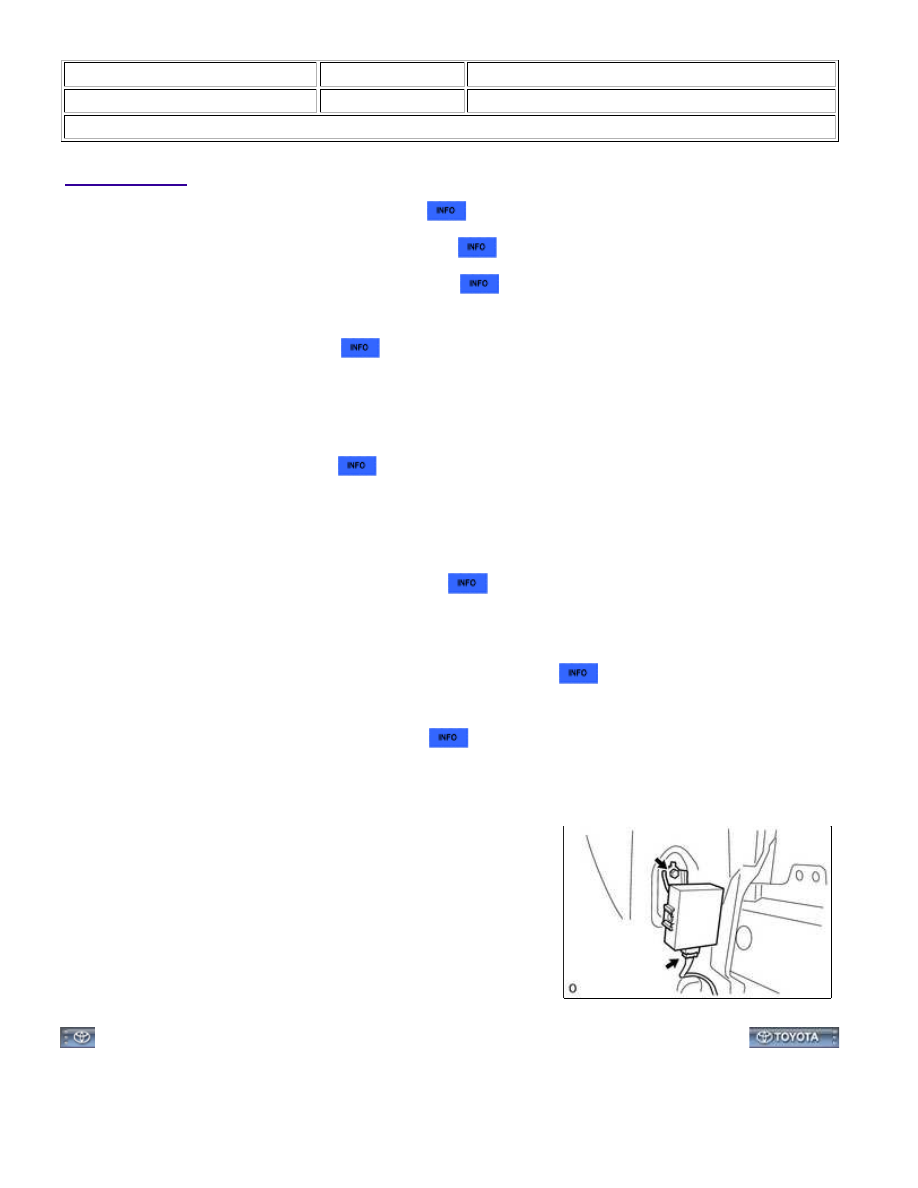

9. REMOVE DOOR CONTROL RECEIVER

(a) Disconnect the connector.

(b) Remove the bolt and door control receiver.

DOOR LOCK: DOOR CONTROL RECEIVER (for Regular Cab): REM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZPP00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for Regular Cab): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL DOOR CONTROL RECEIVER

(a) Install the door control receiver with the bolt.

(b) Connect the connector.

2. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

(a) Install the front quarter trim panel assembly



.

HINT:

The procedures listed below are for the LH side.

3. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

4. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

(a) Install the front door opening trim weatherstrip



.

HINT:

The procedures listed below are for the LH side.

5. INSTALL COWL SIDE TRIM BOARD RH

(a) Install the cowl side trim board



.

HINT:

The procedures listed below are for the LH side.

6. INSTALL FRONT DOOR SCUFF PLATE RH

(a) Install the front door scuff plate



.

HINT:

The procedures listed below are for the LH side.

7. INSTALL LUGGAGE COMPARTMENT BOX RH

8. INSTALL LUGGAGE COMPARTMENT BOX LH

9. INSTALL UPPER BACK PANEL GARNISH

DOOR LOCK: DOOR CONTROL RECEIVER (for Regular Cab): INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZFN00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

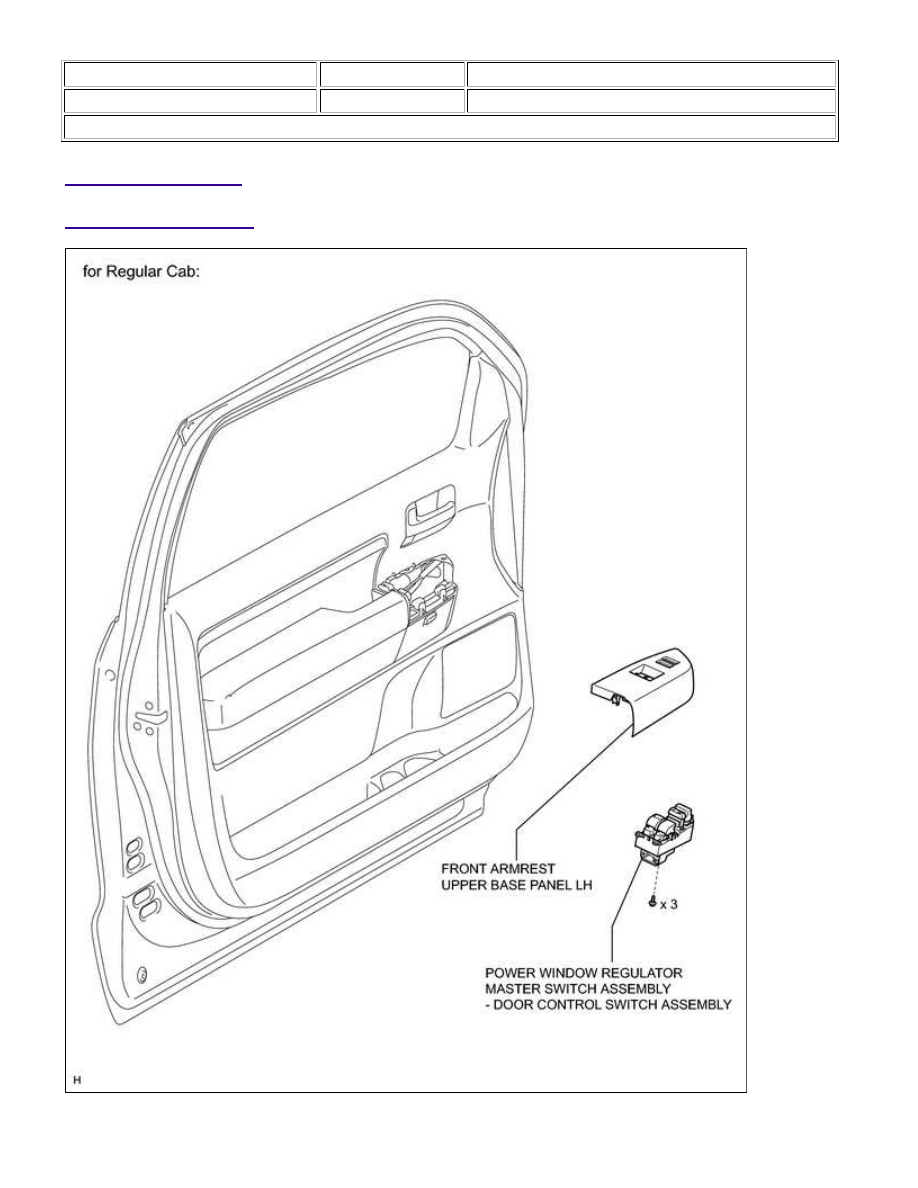

COMPONENTS

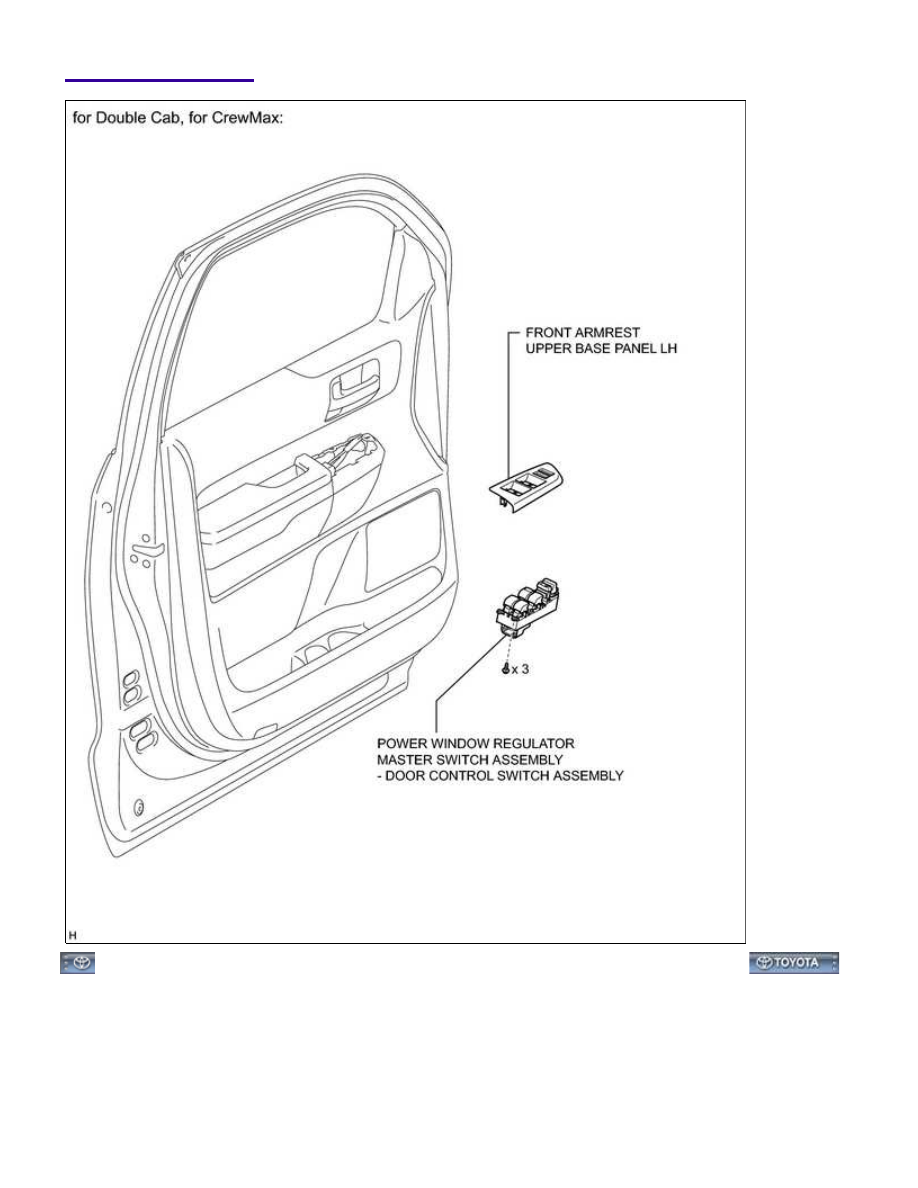

ILLUSTRATION

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): COMPON...

ILLUSTRATION

DOOR LOCK: DOOR CONTROL SWITCH (for Front LH): COMPON...
