Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZYS00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -        ]

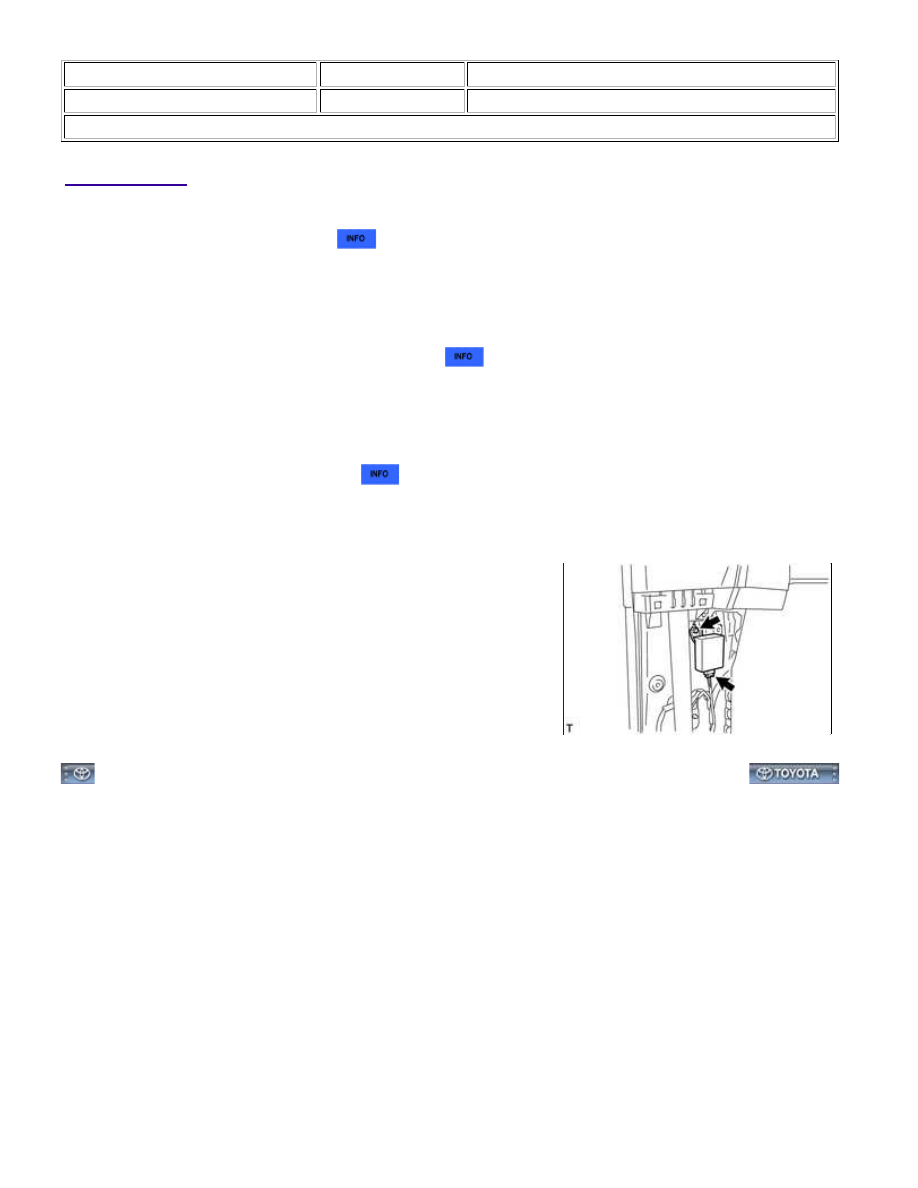

REMOVAL

1. REMOVE REAR DOOR SCUFF PLATE RH

(a) Remove the rear door scuff plate



.

HINT:

The procedures listed below are for the LH side.

2. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH

(a) Remove the rear door opening trim weatherstrip



.

HINT:

The procedures listed below are for the LH side.

3. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

(a) Remove the lower quater trim panel



.

HINT:

The procedures listed below are for the LH side.

4. REMOVE DOOR CONTROL RECEIVER

(a) Disconnect the connector.

(b) Remove the bolt and door control receiver.

DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): REMOVA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZYQ00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

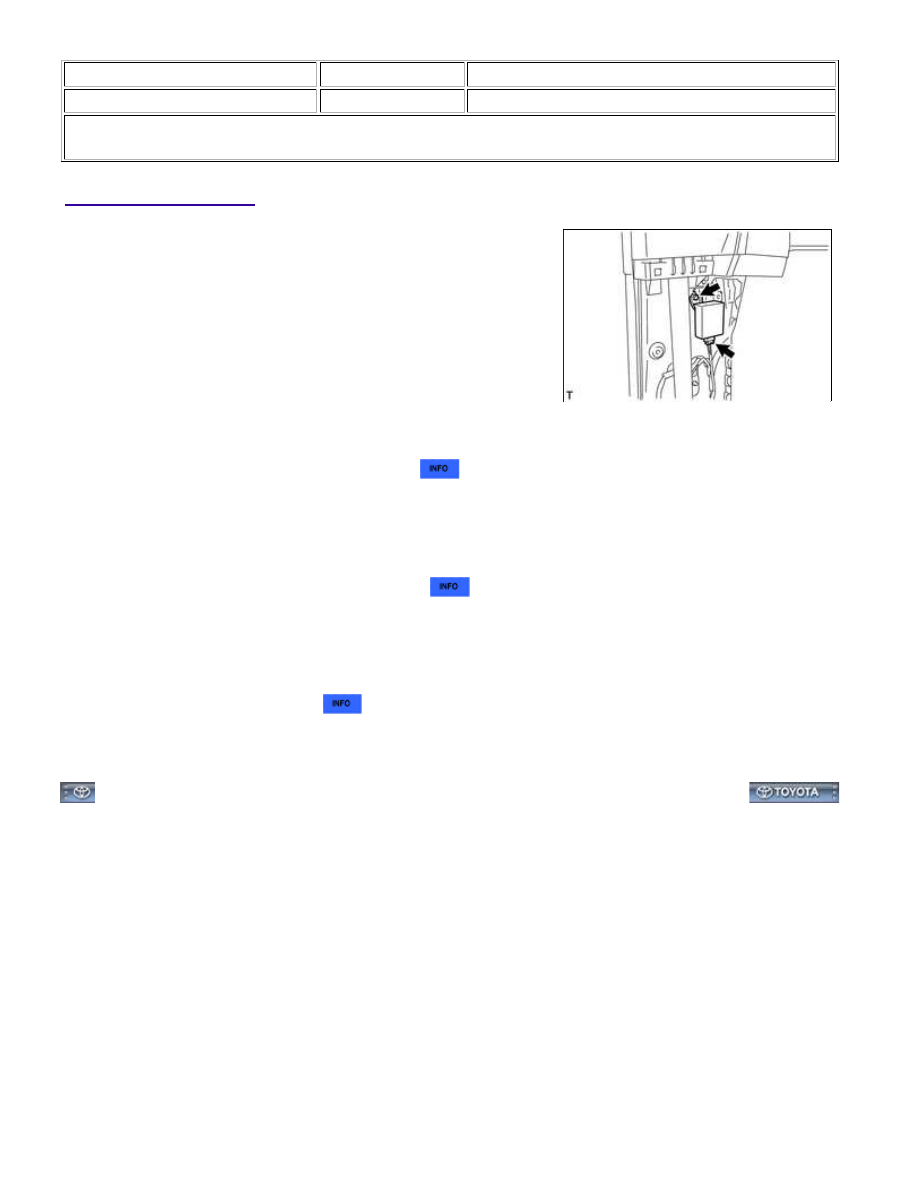

INSTALLATION

1. INSTALL DOOR CONTROL RECEIVER

(a) Install the door control receiver with the bolt.

(b) Connect the connector.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

(a) Install the lower quarter trim panel assembly



.

HINT:

The procedures listed below are for the LH side.

3. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

(a) Install the rear door opening trim weatherstrip



.

HINT:

The procedures listed below are for the LH side.

4. INSTALL REAR DOOR SCUFF PLATE RH

(a) Install the rear door scuff plate



.

HINT:

The procedures listed below are for the LH side.

DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): INSTAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZYR00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for Double Cab): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

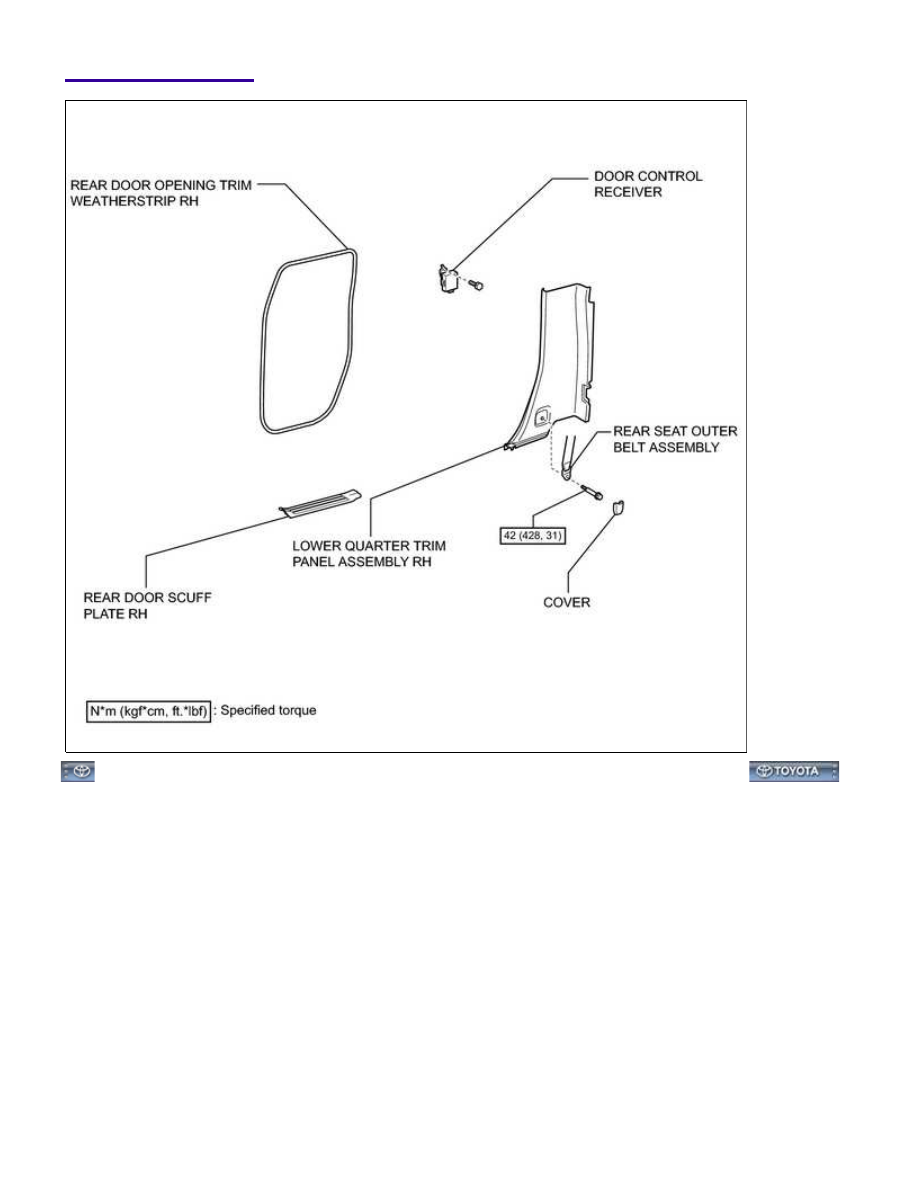

COMPONENTS

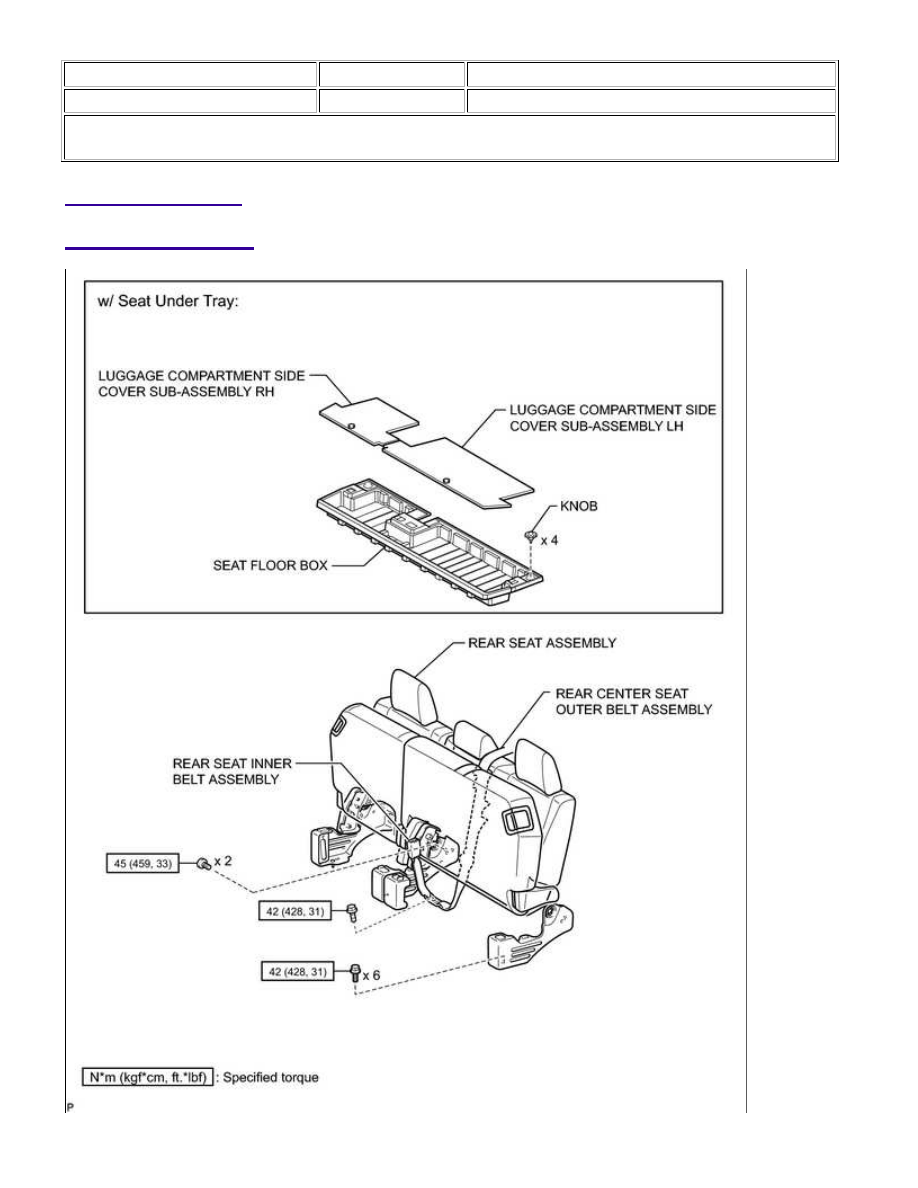

ILLUSTRATION

DOOR LOCK: DOOR CONTROL RECEIVER (for Double Cab): COM...

ILLUSTRATION

DOOR LOCK: DOOR CONTROL RECEIVER (for Double Cab): COM...
