6.6 A

Doc ID: RM0000024C203XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditioning System): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE NO. 1 SPEAKER HOLE COVER

2. REMOVE AUTOMATIC LIGHT CONTROL SENSOR (SOLAR SENSOR)

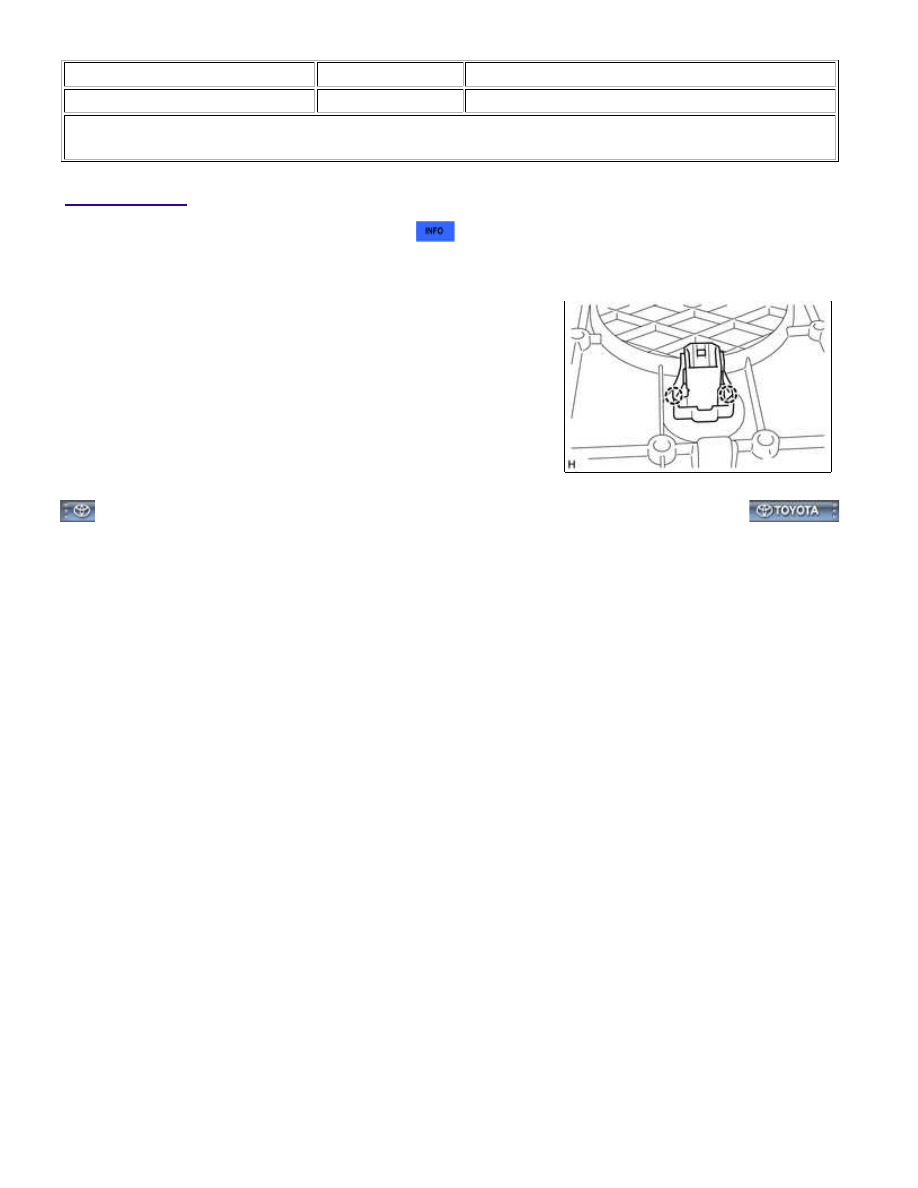

(a) Detach the 2 claws and remove the automatic light control

sensor (solar sensor).

AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditionin...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001JU403CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditioning System): INSPECTION; 2015 MY

Tundra [08/2014 -        ]

INSPECTION

1. INSPECT AUTOMATIC LIGHT CONTROL SENSOR (SOLAR SENSOR)

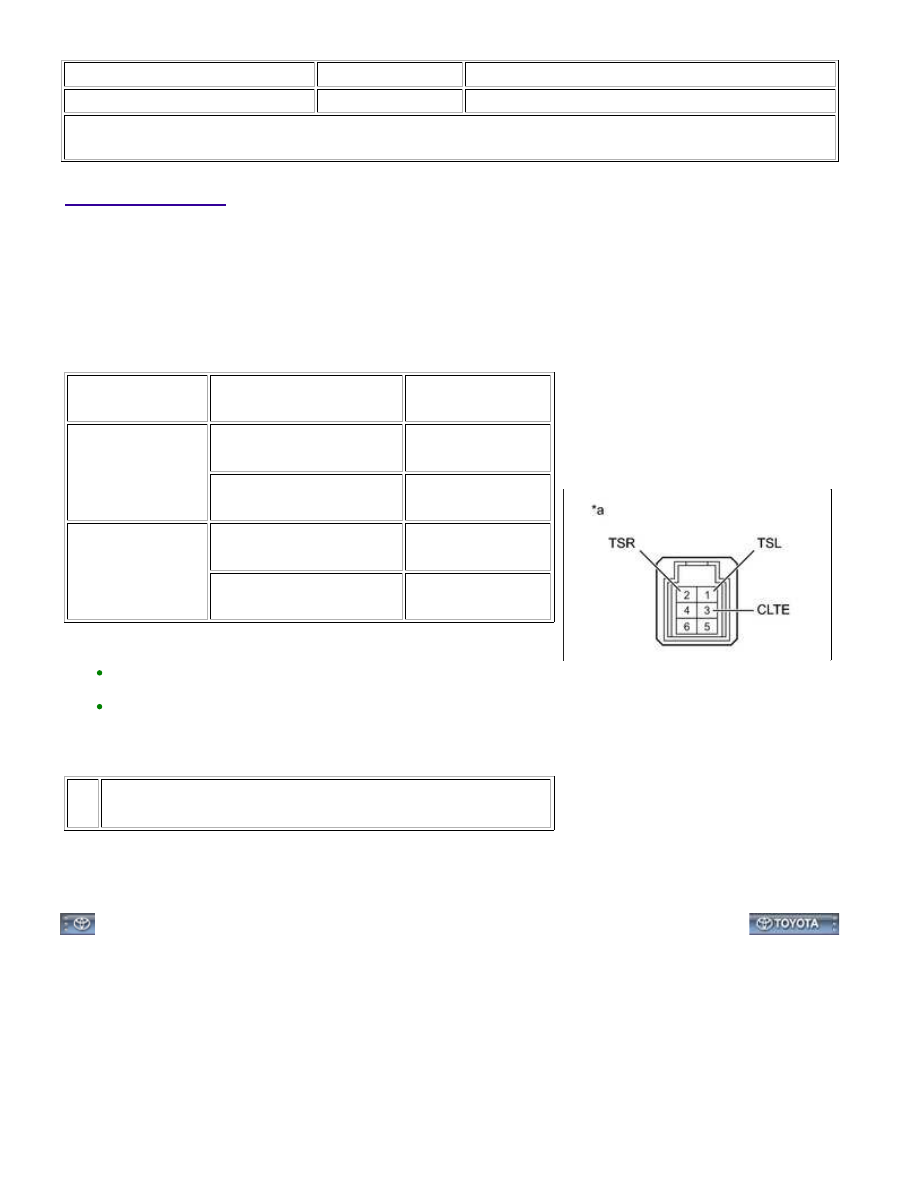

(a) Connect the positive (+) lead from the battery to terminal 6 and

the negative (-) lead to terminal 3, and then measure the

voltage according to the value(s) in the table below.

Standard Voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1 (TSL) - 3 (CLTE)

Sensor subjected to

electric light

0.8 to 4.3 V

Sensor covered with a

cloth

0.8 V or less

2 (TSR) - 3 (CLTE)

Sensor subjected to

electric light

0.8 to 4.3 V

Sensor covered with a

cloth

0.8 V or less

HINT:

*a

Component without harness connected

(Automatic Light Control Sensor (Solar Sensor))

If the result is not as specified, replace the automatic light control

sensor (solar sensor).

AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditionin...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000024C003ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditioning System): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AUTOMATIC LIGHT CONTROL SENSOR (SOLAR SENSOR)

(a) Attach the 2 claws to install the automatic light control sensor (solar sensor).

2. INSTALL NO. 1 SPEAKER HOLE COVER

AIR CONDITIONING: SOLAR SENSOR (for Automatic Air Conditionin...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZYR00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

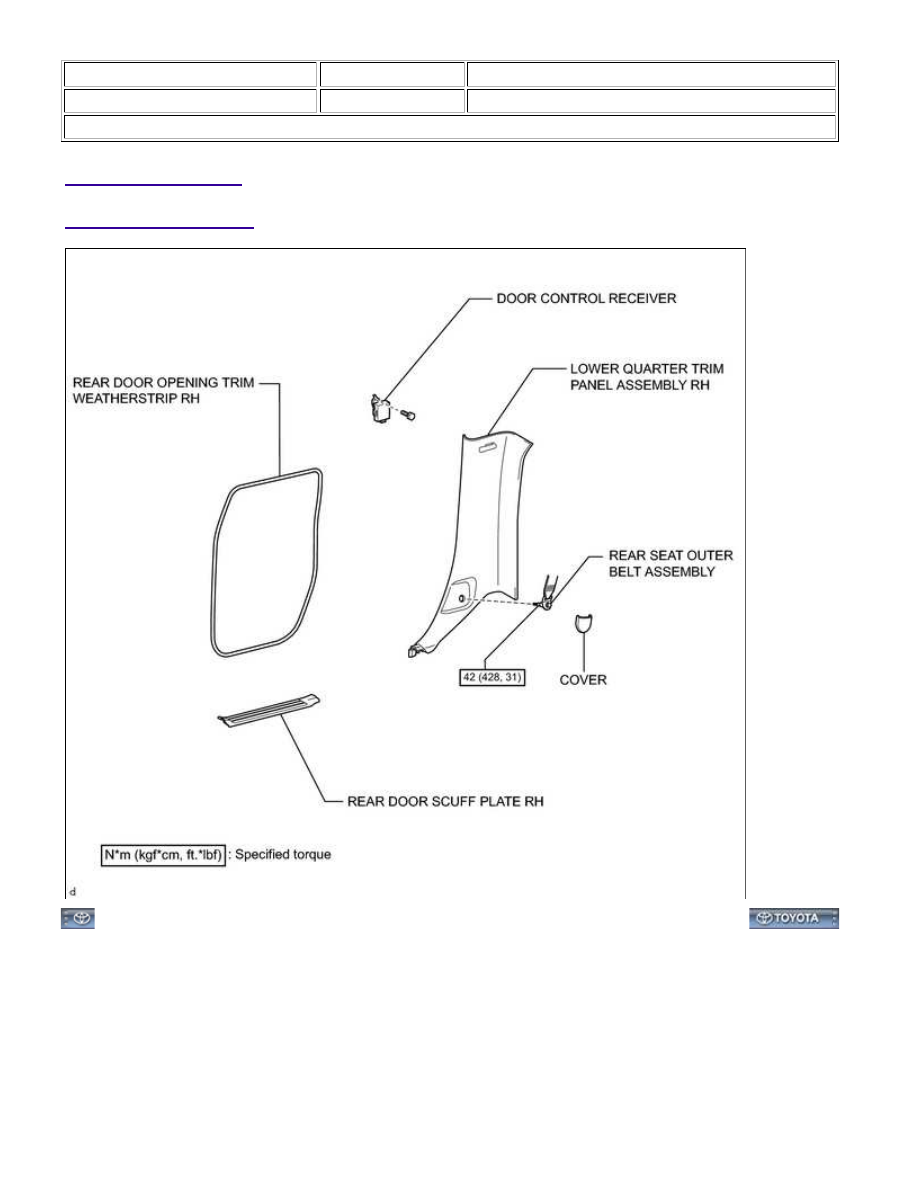

ILLUSTRATION

DOOR LOCK: DOOR CONTROL RECEIVER (for CrewMax): COMP...
