Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JG03RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: PRESSURE SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

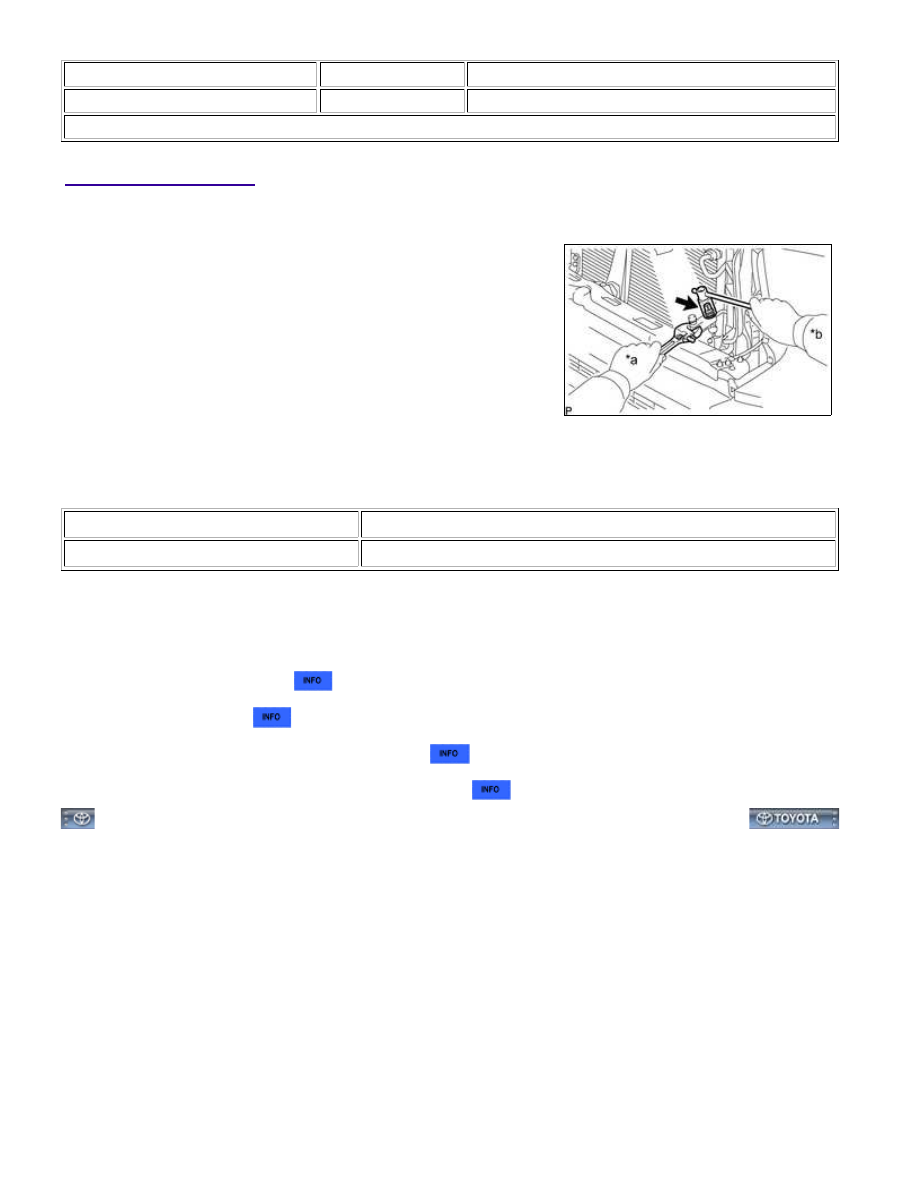

INSTALLATION

1. INSTALL PRESSURE SWITCH

Compressor oil:

ND-OIL 8 or equivalent

(b) Using a 27 mm seep socket wrench, install the pressure switch.

Text in Illustration

*a

Hold

*b

Turn

Torque:

10.8 N·m {110 kgf·cm, 8ft·lbf}

(c) Connect the connector.

2. CHARGE REFRIGERANT

3. WARM UP ENGINE

4. CHECK FOR LEAKAGE OF REFRIGERANT

5. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

AIR CONDITIONING: PRESSURE SWITCH: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001R8Z04GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: REFRIGERANT: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT REFRIGERANT PRESSURE WITH MANIFOLD GAUGE SET

(a) This method uses a manifold gauge set to locate problem areas. Read the manifold gauge pressure when

these conditions are established.

Test conditions:

Temperature at the air inlet is 30 to 35°C (86 to 95°F).

Engine is running at 1500 rpm.

All doors are fully open.

Blower speed control switch is at HI.

Air inlet control set at "RECIRC"

A/C switch is ON.

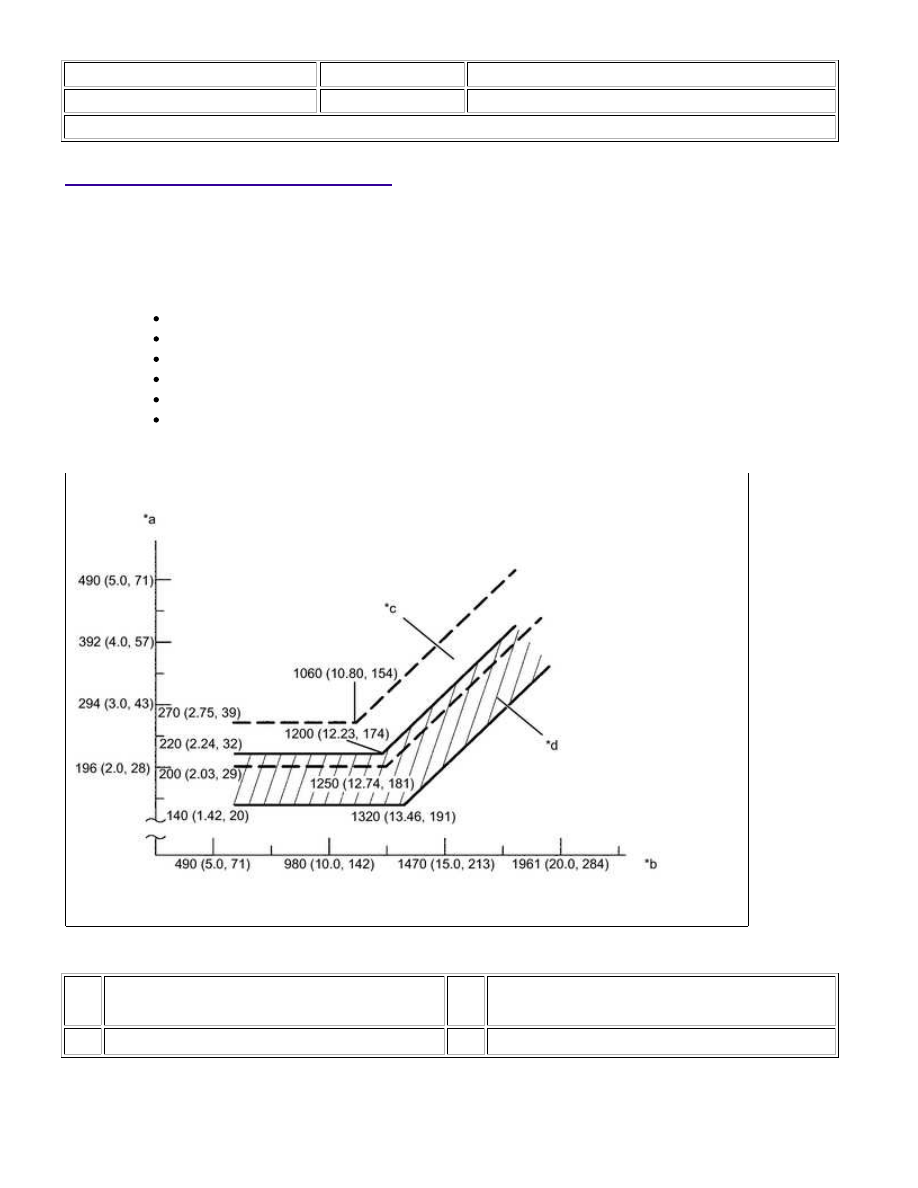

Gauge readings (Reference)

Text in Illustration

*a

Pressure on low-pressure side

kPa (kgf/cm

2

 , psi)

*b

Pressure on high-pressure side

kPa (kgf/cm

2

 , psi)

*c

Blower HI Zone

*d

Blower LO Zone

AIR CONDITIONING: REFRIGERANT: ON-VEHICLE INSPECTION; ...

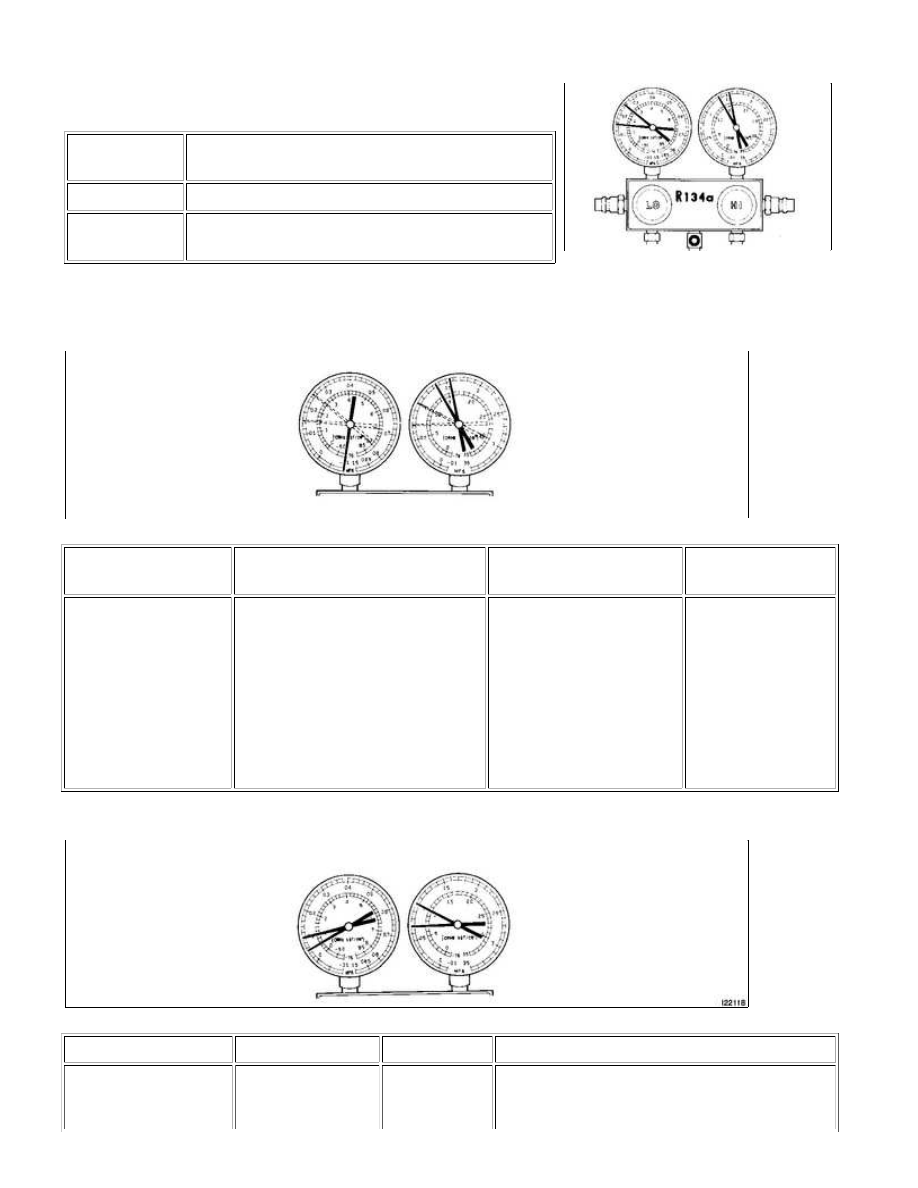

(1) Normally functioning refrigeration system

Gauge reading:

PRESSURE

SIDE

REFRIGERANT VOLUME

Low

147 to 245 kPa (1.5 to 2.5 kgf/cm

2

 , 21 to 36 psi)

High

1373 to 1569 kPa (14 to 16 kgf/cm

2

 , 199 to 228

psi)

(2) The A/C system periodically changes between normal and improper function due to moisture in the

refrigerant system.

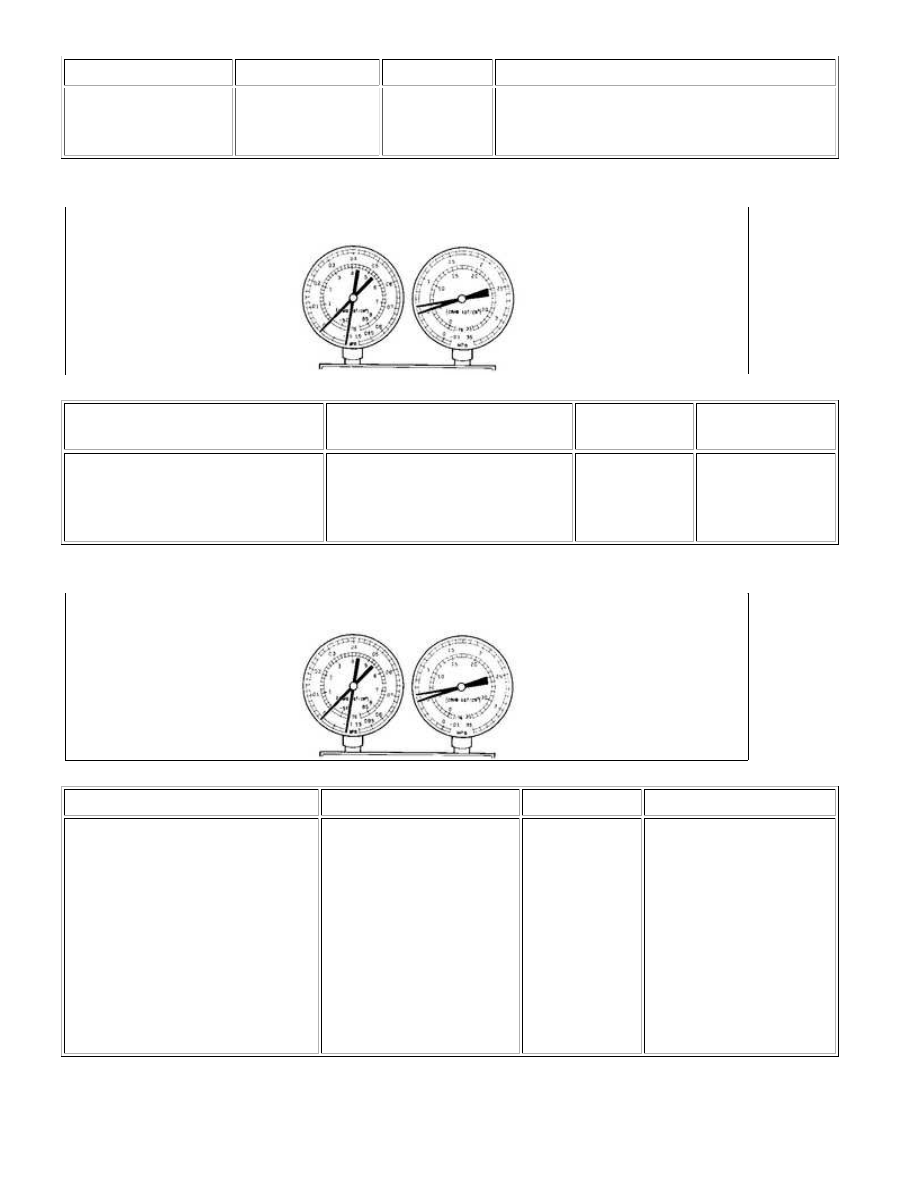

SYMPTOMS

PROBABLE CAUSE

DIAGNOSIS

CORRECTIVE

ACTIONS

During operation,

pressure on low

pressure side cycles

between normal and

vacuum

Moisture in refrigeration system

freezes at expansion valve orifice,

state is restored.

- Drier is overly saturated

- Moisture in refrigeration

system freezes at

expansion valve orifice and

blocks refrigerant

circulation

1. Replace cooler

drier

2. Remove moisture

from cycle by

repeatedly

evacuating air

3. Supply

appropriate volume

SYMPTOMS

PROBABLE CAUSE

DIAGNOSIS

CORRECTIVE ACTIONS

- Pressure low on both

low and high pressure

Gas leakage from

refrigeration

- Insufficient

refrigerant

1. Check for gas leakage and repair if necessary

SYMPTOMS

PROBABLE CAUSE

DIAGNOSIS

CORRECTIVE ACTIONS

sides

- Cooling performance

insufficient

system

- Refrigerant

leakage

3. If indicated pressure value close to 0 when

connected to gauge, create vacuum after

SYMPTOMS

PROBABLE CAUSE

DIAGNOSIS

CORRECTIVE

ACTIONS

- Pressure low on both low and high

pressure sides

- Frost exists on piping from

condenser to A/C unit

Refrigerant flow obstructed by dirt

in condenser

Condenser

clogged

Replace condenser

(5) The A/C system does not function or functions intermittently because the refrigerant does not circulate.

SYMPTOMS

PROBABLE CAUSE

DIAGNOSIS

CORRECTIVE ACTIONS

- Vacuum indicated on low pressure

side, and extremely low pressure

indicated on high pressure side

- Frost or condensation seen on

- Refrigerant flow

obstructed by moisture or

dirt in refrigeration system

- Refrigerant flow

obstructed by gas leakage

from expansion valve

Refrigerant

does not

circulate

1. Check expansion valve

refrigerant

2. Clean expansion valve

by blowing air

3. Replace condenser

4. Evacuate air and charge

5. For gas leakage from

expansion valve, replace

expansion valve
