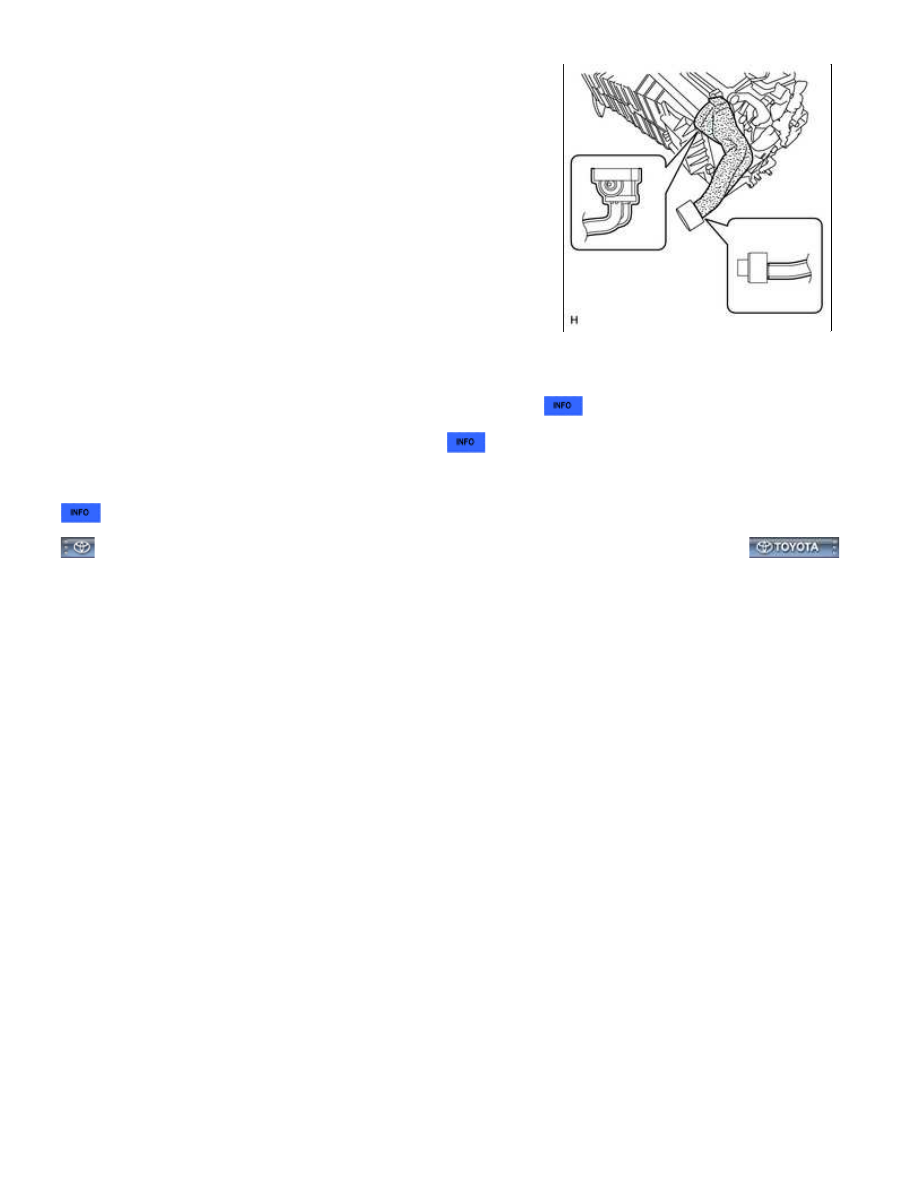

(c) Install a new No. 2 cooler unit packing and a new No. 1 cooler

unit packing.

(d) Attach the 3 claws to install the heater clamp.

4. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY

5. INSTALL NO. 3 AIR DUCT SUB-ASSEMBLY

6. INSTALL AIR CONDITIONING UNIT



.

AIR CONDITIONING: FRONT EVAPORATOR TEMPERATURE SEN...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000012HP06UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: MAGNETIC CLUTCH RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

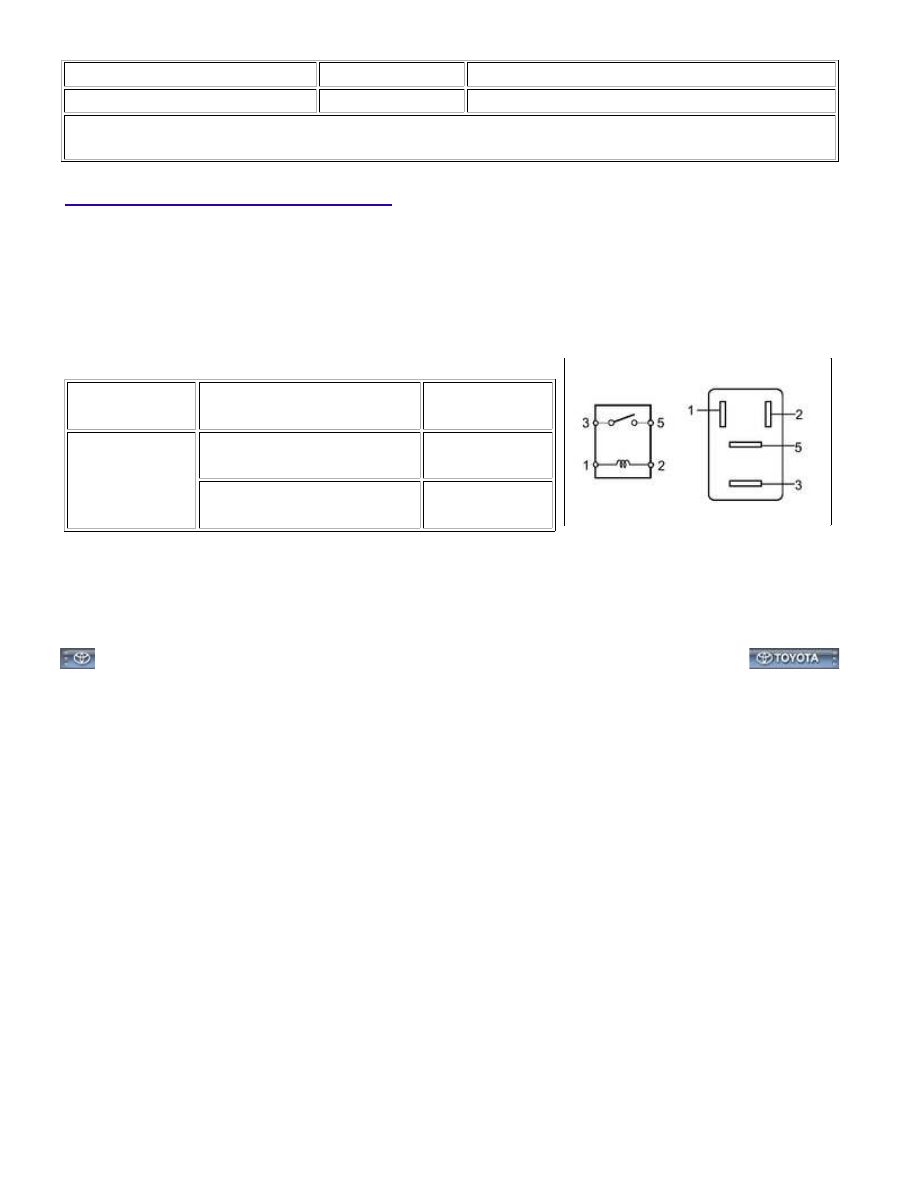

1. INSPECT MAGNETIC CLUTCH RELAY (MG CLT)

(a) Remove the magnetic clutch relay from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Battery voltage is not applied

between terminals

10 kΩ or higher

Battery voltage is applied to

terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the magnet clutch

relay.

(c) Install the magnetic clutch relay to the engine room relay block.

AIR CONDITIONING: MAGNETIC CLUTCH RELAY: ON-VEHICLE ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030JH03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: PRESSURE SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

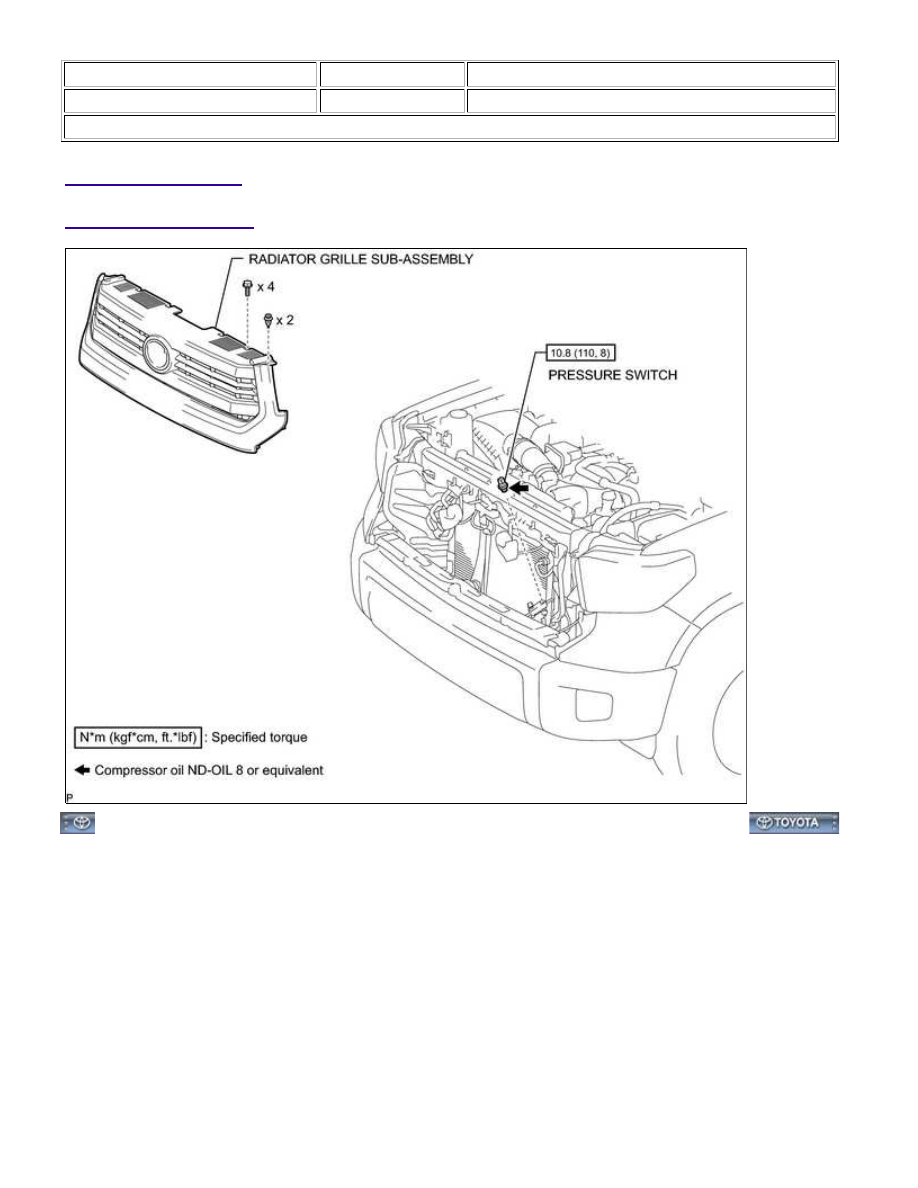

COMPONENTS

ILLUSTRATION

AIR CONDITIONING: PRESSURE SWITCH: COMPONENTS; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JI03RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: PRESSURE SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

2. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM

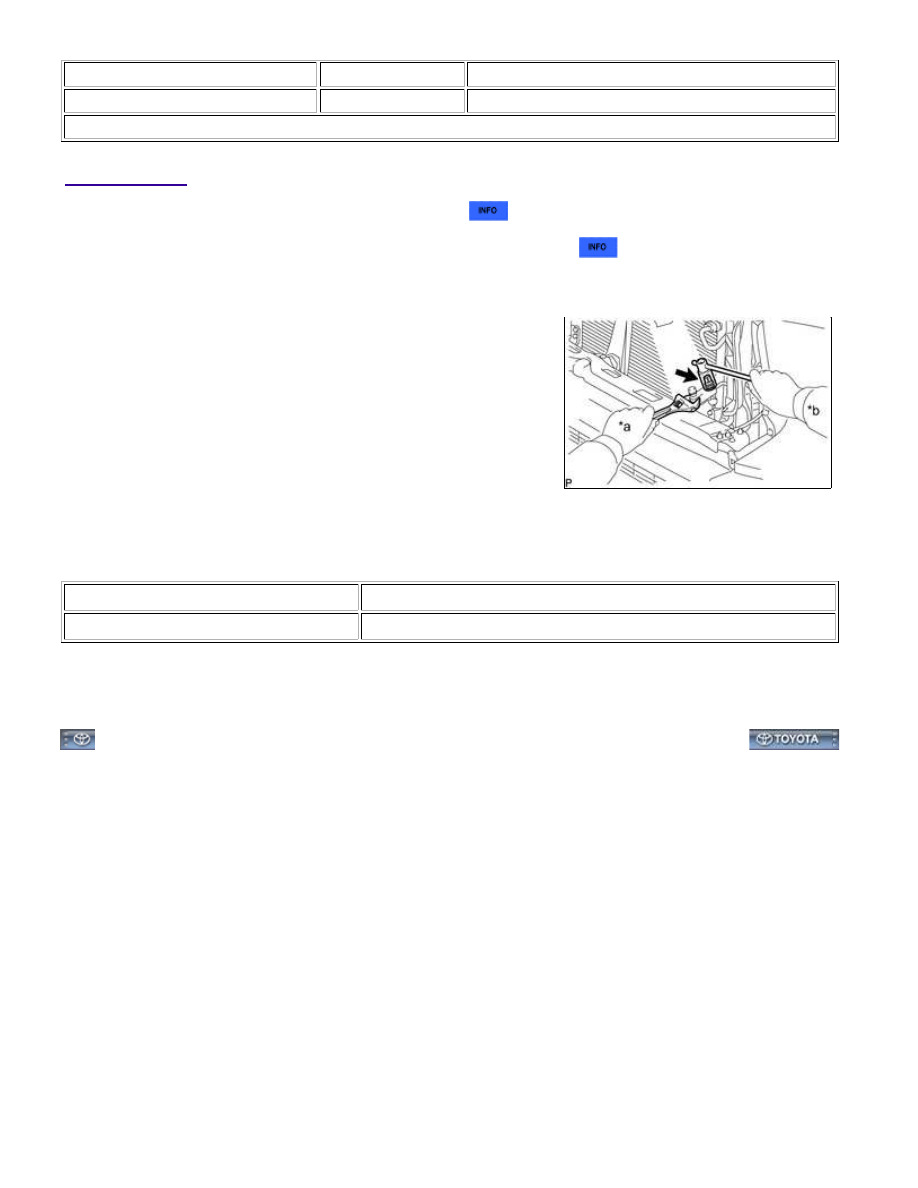

3. REMOVE PRESSURE SWITCH

(a) Disconnect the connector.

(b) Using a 27 mm deep socket wrench, remove the pressure switch.

Text in Illustration

*a

Hold

*b

Turn

NOTICE:

AIR CONDITIONING: PRESSURE SWITCH: REMOVAL; 2015 MY Tu...
