Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016AL09JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: COMPRESSOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

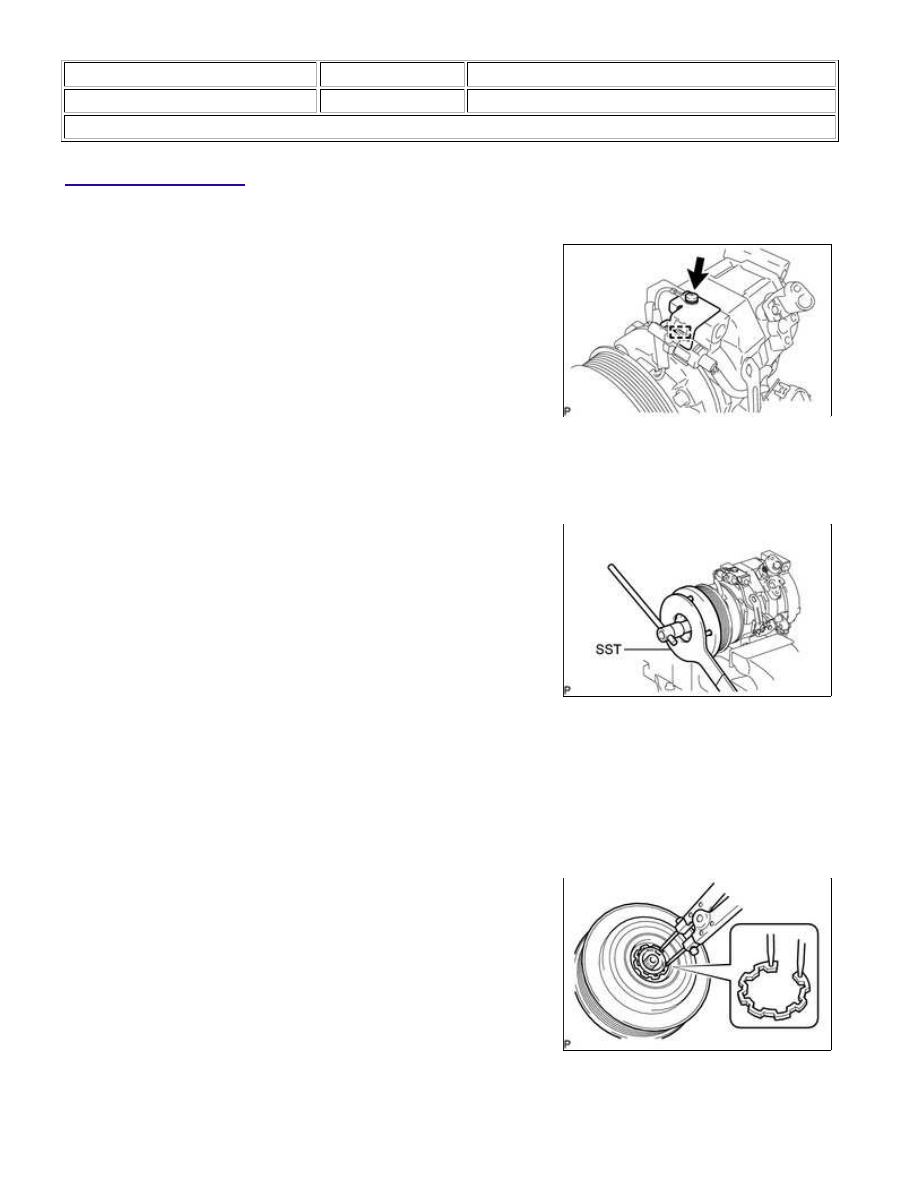

DISASSEMBLY

1. REMOVE COOLER COMPRESSOR BRACKET

(a) Detach the harness clamp.

(b) Remove the screw and the cooler compressor bracket.

2. REMOVE MAGNET CLUTCH ASSEMBLY

(a) Clamp the cooler compressor assembly in a vise.

(b) Using SST, hold the magnet clutch hub.

SST: 09985-00270

(c) Remove the bolt, magnet clutch hub and magnet clutch washer(s).

HINT:

magnet clutch rotor.

NOTICE:

(e) Disconnect the connector.

AIR CONDITIONING: COMPRESSOR: DISASSEMBLY; 2015 MY Tund...

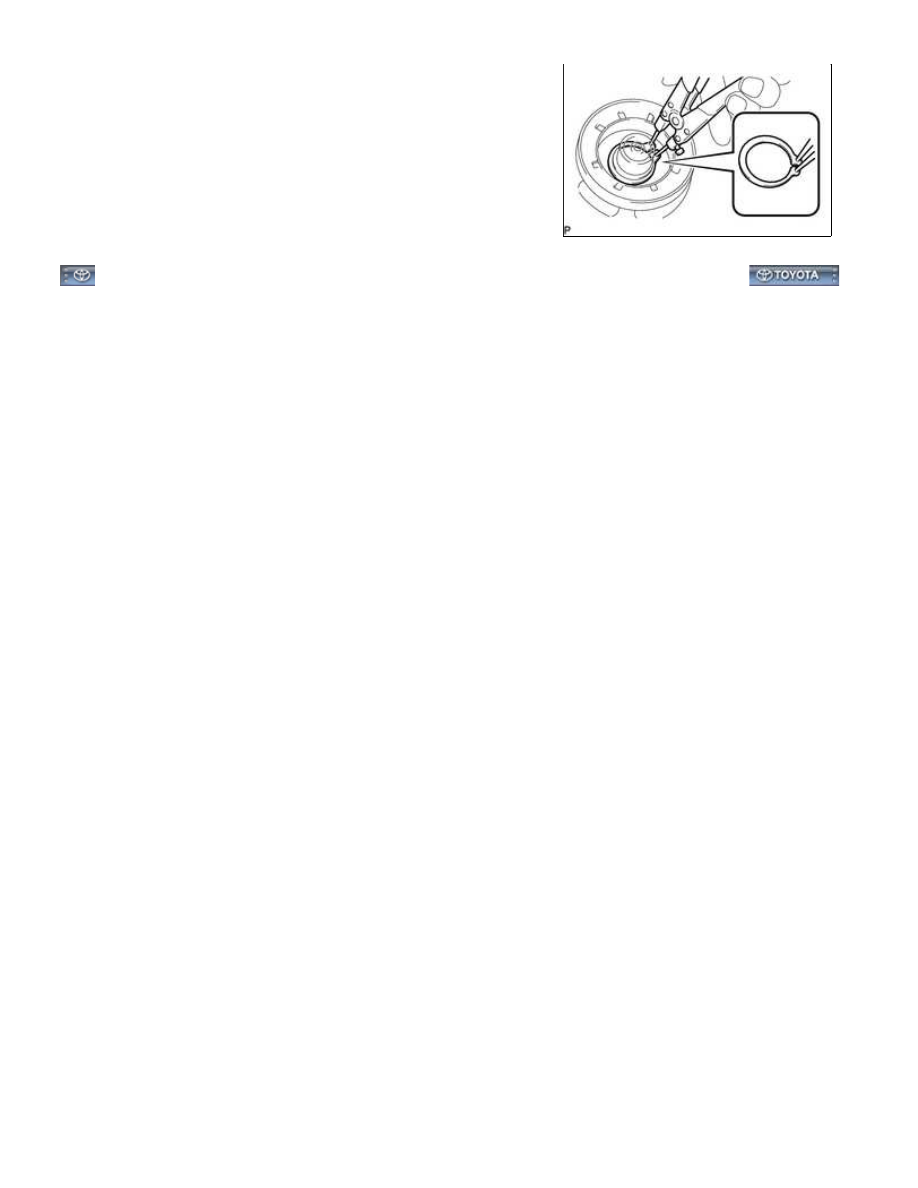

(f) Using a snap ring expander, remove the snap ring and magnet

clutch stator.

AIR CONDITIONING: COMPRESSOR: DISASSEMBLY; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000016AI06EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: COMPRESSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

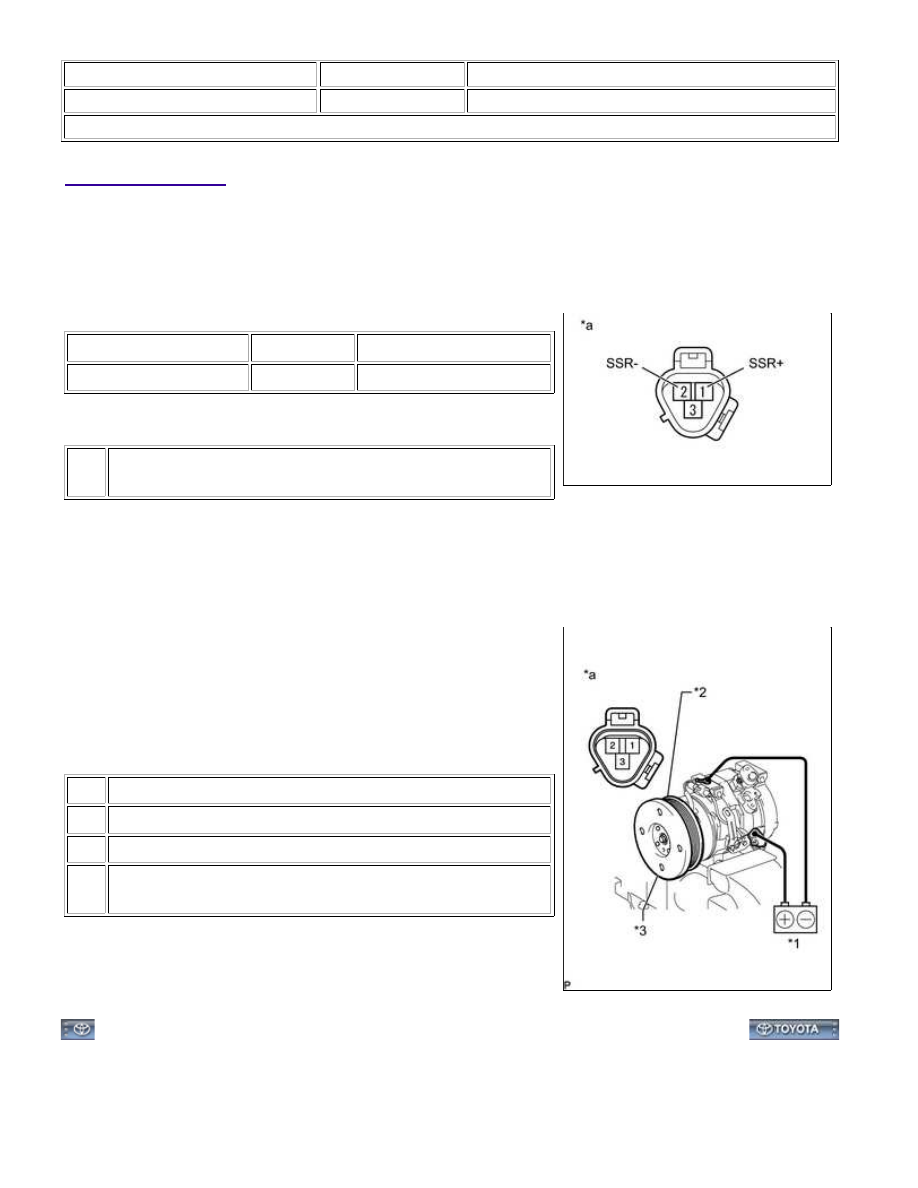

INSPECTION

1. INSPECT COOLER COMPRESSOR ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SSR+) - 2 (SSR-)

20°C (68°F)

65 to 125 Ω

Text in Illustration

*a

Component without harness connected

(Magnet Clutch Assembly)

If the resistance is not as specified, replace the cooler

compressor assembly.

2. INSPECT MAGNET CLUTCH ASSEMBLY

(a) Confirm that the magnet clutch hub and magnet clutch rotor lock

wire.

Text in Illustration

*1

Battery

*2

Magnet Clutch Rotor

*3

Magnet Clutch Hub

*a

Component without harness connected

(Magnet Clutch Assembly)

If the operation is not as specified, replace the magnet clutch

assembly.

AIR CONDITIONING: COMPRESSOR: INSPECTION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016TR09JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: COMPRESSOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

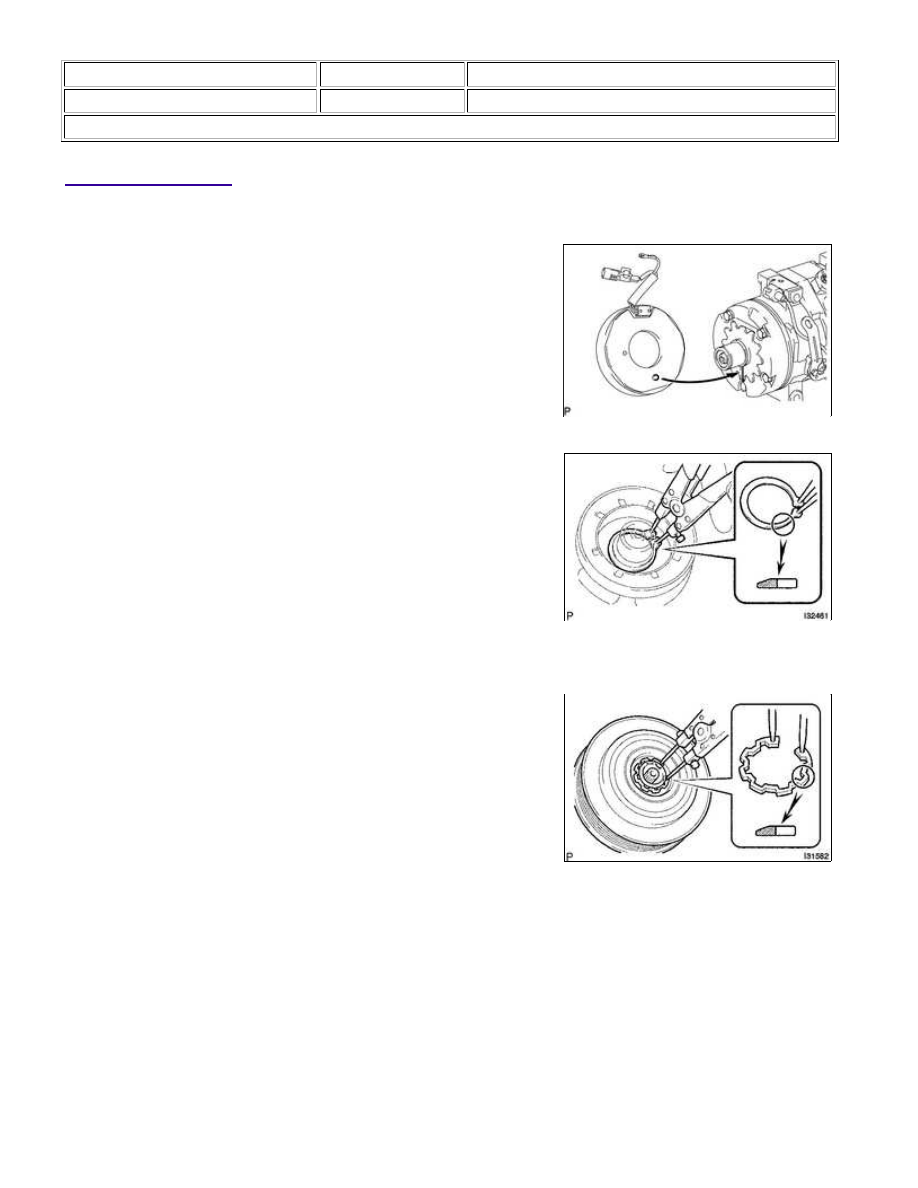

REASSEMBLY

1. INSTALL MAGNET CLUTCH ASSEMBLY

(a) Install the magnet clutch stator with the parts shown in the

illustration matched.

(b) Using a snap ring expander, install a new snap ring with the

chamfered side facing up.

(c) Connect the connector.

(d) Using a snap ring expander, install the magnet clutch rotor and a

new snap ring with the chamfered side facing up.

NOTICE:

(e) Install the magnet clutch washer(s) and magnet clutch hub.

NOTICE:
