Title: AIR CONDITIONING: AMBIENT TEMPERATURE SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT COOLER (AMBIENT TEMPERATURE SENSOR)

THERMISTOR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

10°C (50°F)

3.00 to 3.73 kΩ

15°C (59°F)

2.45 to 2.88 kΩ

20°C (68°F)

1.95 to 2.30 kΩ

25°C (77°F)

1.60 to 1.80 kΩ

30°C (86°F)

1.28 to 1.47 kΩ

35°C (95°F)

1.00 to 1.22 kΩ

40°C (104°F)

0.80 to 1.00 kΩ

45°C (113°F)

0.65 to 0.85 kΩ

50°C (122°F)

0.50 to 0.70 kΩ

55°C (131°F)

0.44 to 0.60 kΩ

60°C (140°F)

0.36 to 0.50 kΩ

NOTICE:

HINT:

As the temperature increases, the resistance decreases (see the

graph).

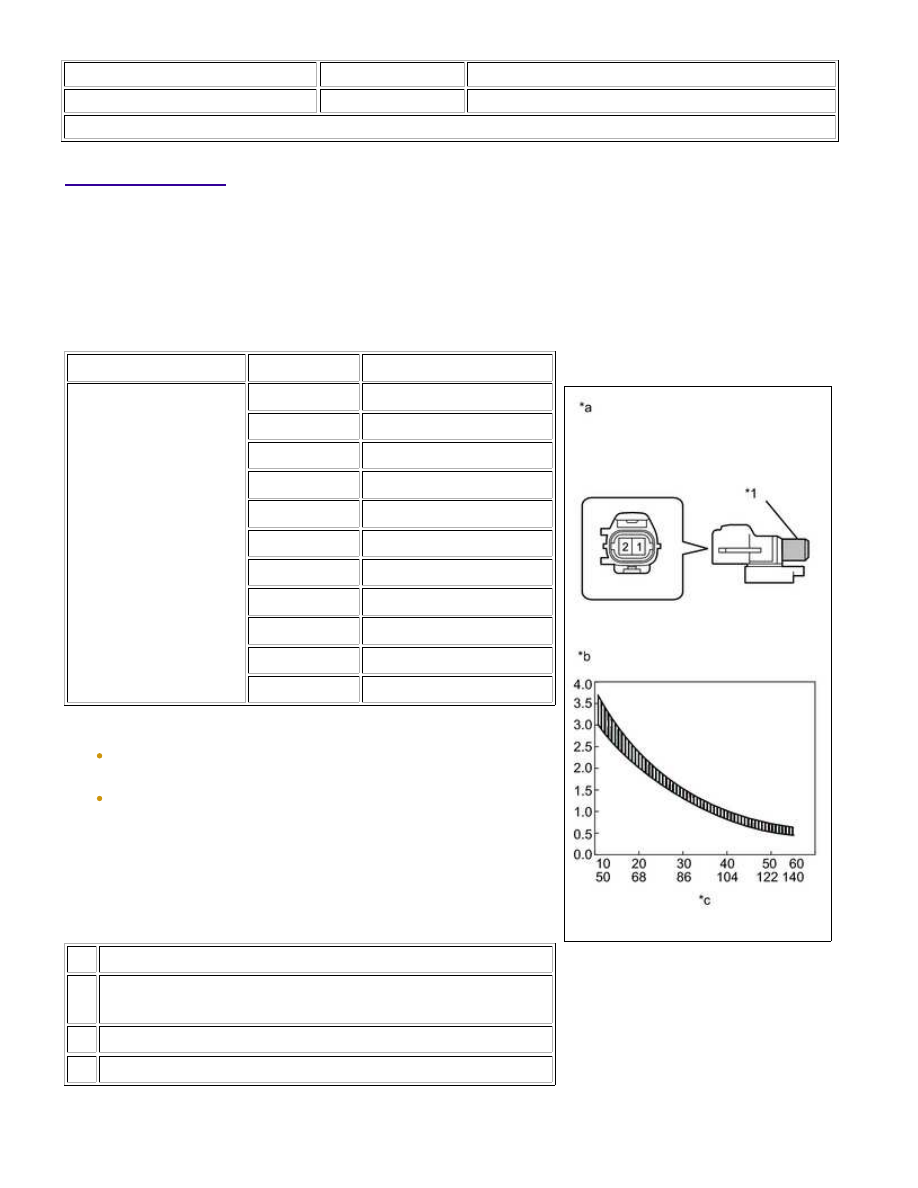

Text in Illustration

*1 Sensor Area

*a

Component without harness connected

(Cooler (Ambient Temperature Sensor) Thermistor)

*b Resistance (kΩ)

*c Temperature (°C (°F))

If the result is not as specified, replace the cooler (ambient

AIR CONDITIONING: AMBIENT TEMPERATURE SENSOR: INSPEC...

temperature sensor) thermistor.
