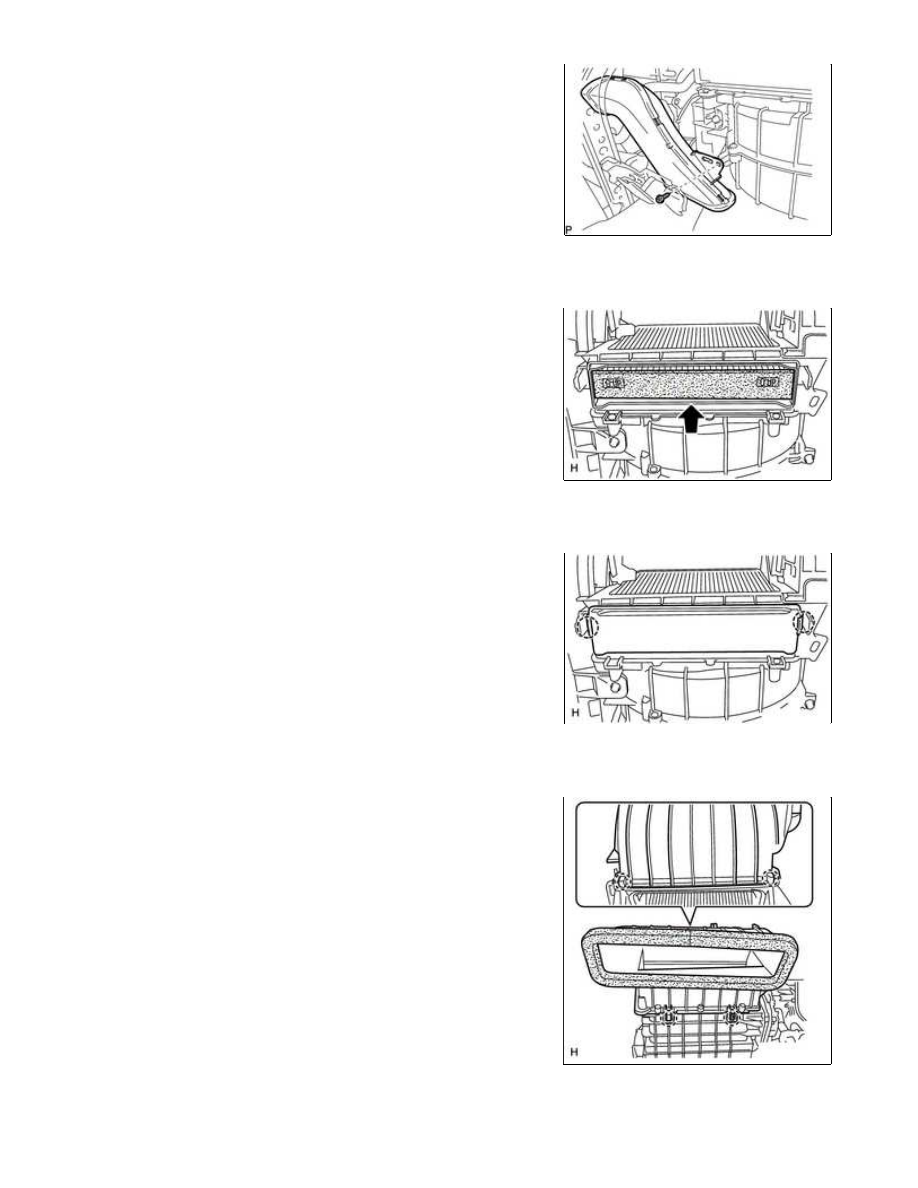

(a) Install the No. 3 air duct sub-assembly with the screw.

14. INSTALL CLEAN AIR FILTER

(a) Install the clean air filter as shown in the illustration.

15. INSTALL AIR FILTER COVER PLATE

(a) Attach the 2 claws to install the air filter cover plate.

16. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

(a) Attach the 4 claws to install the No. 1 air duct sub-assembly.

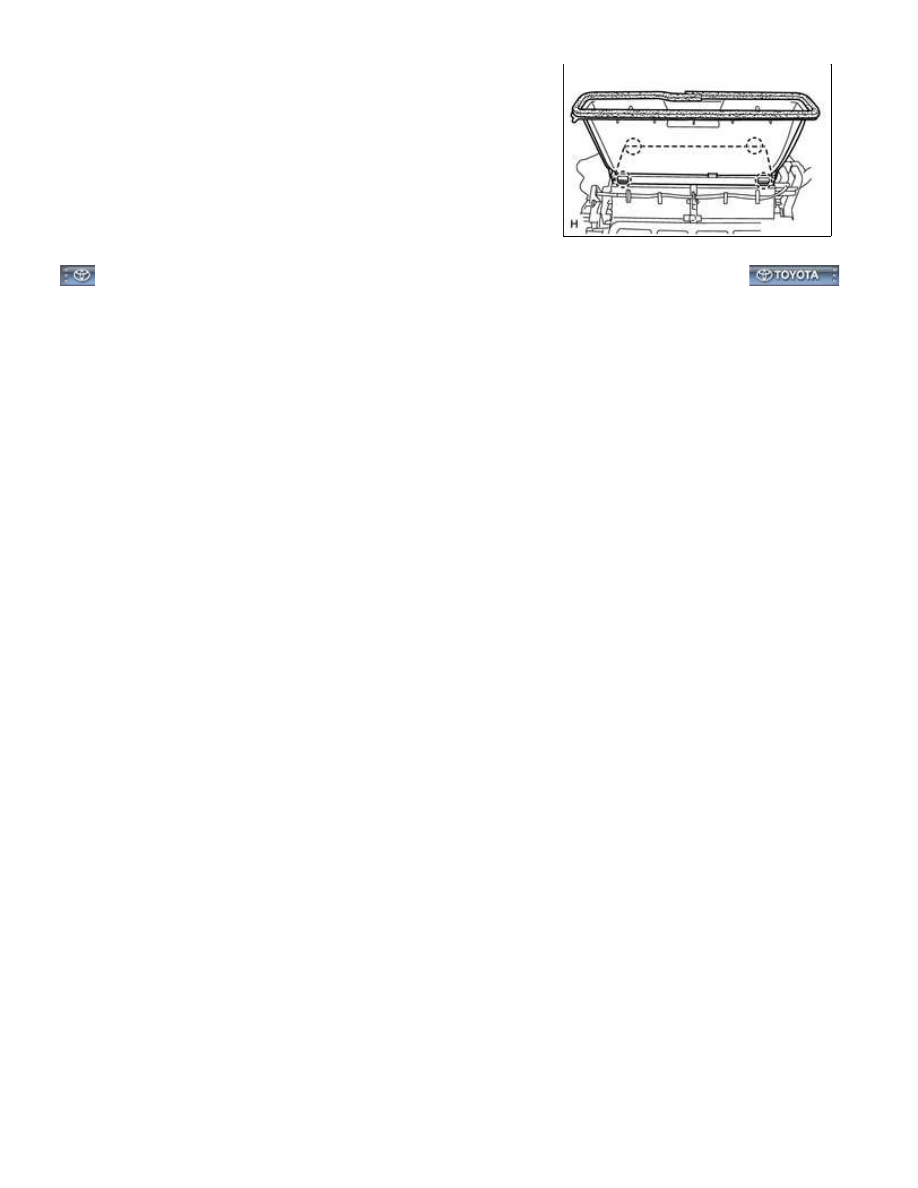

17. INSTALL LOWER DEFROSTER NOZZLE ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 20...

(a) Attach the 4 claws to install the lower defroster nozzle assembly.

AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000017ZP07YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

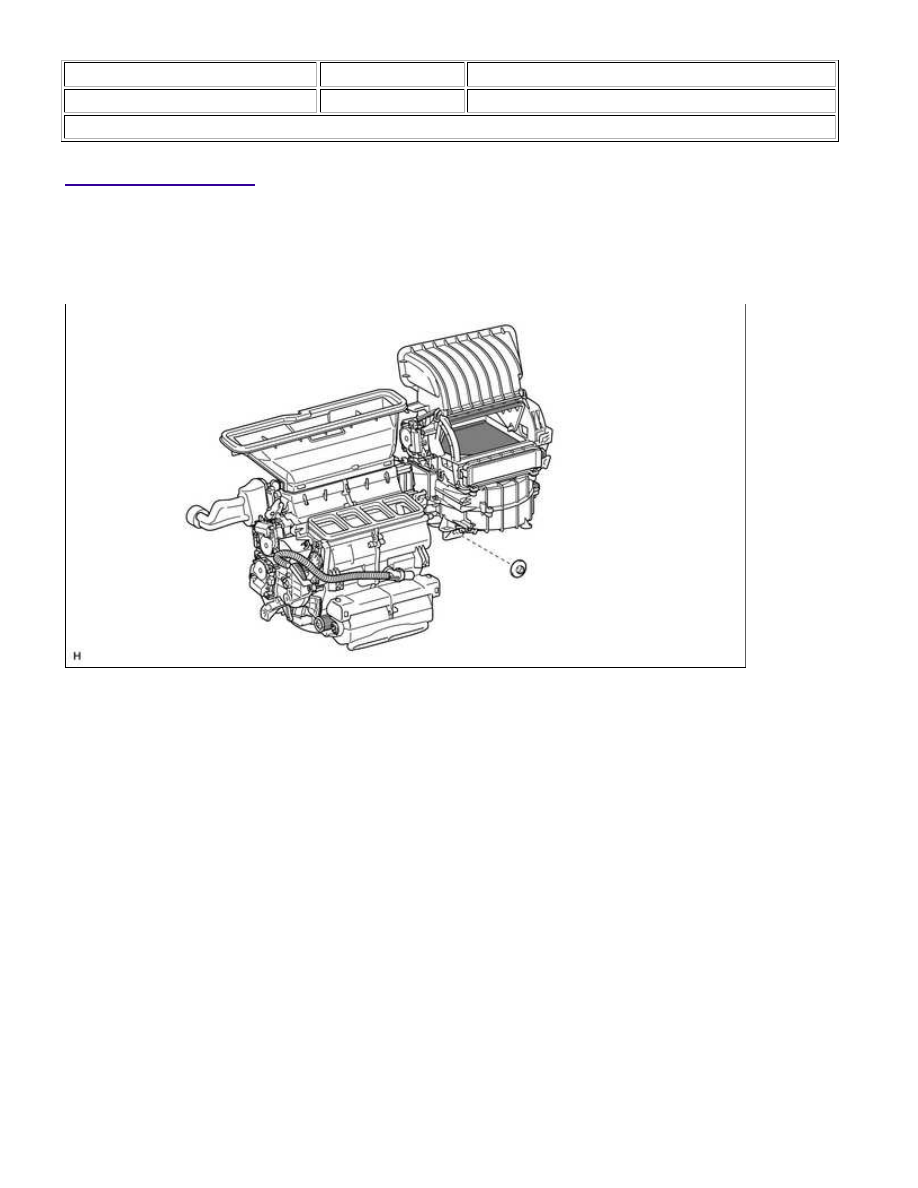

1. INSTALL AIR CONDITIONING UNIT

(a) Install the air conditioning unit with the nut.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. INSTALL REAR NO. 1 AIR DUCT (except Regular Cab)

(a) Attach the 7 claws to install the rear No. 1 air duct.

3. INSTALL REAR NO. 3 AIR DUCT (except Regular Cab)

(a) Attach the 7 claws to install the rear No. 3 air duct.

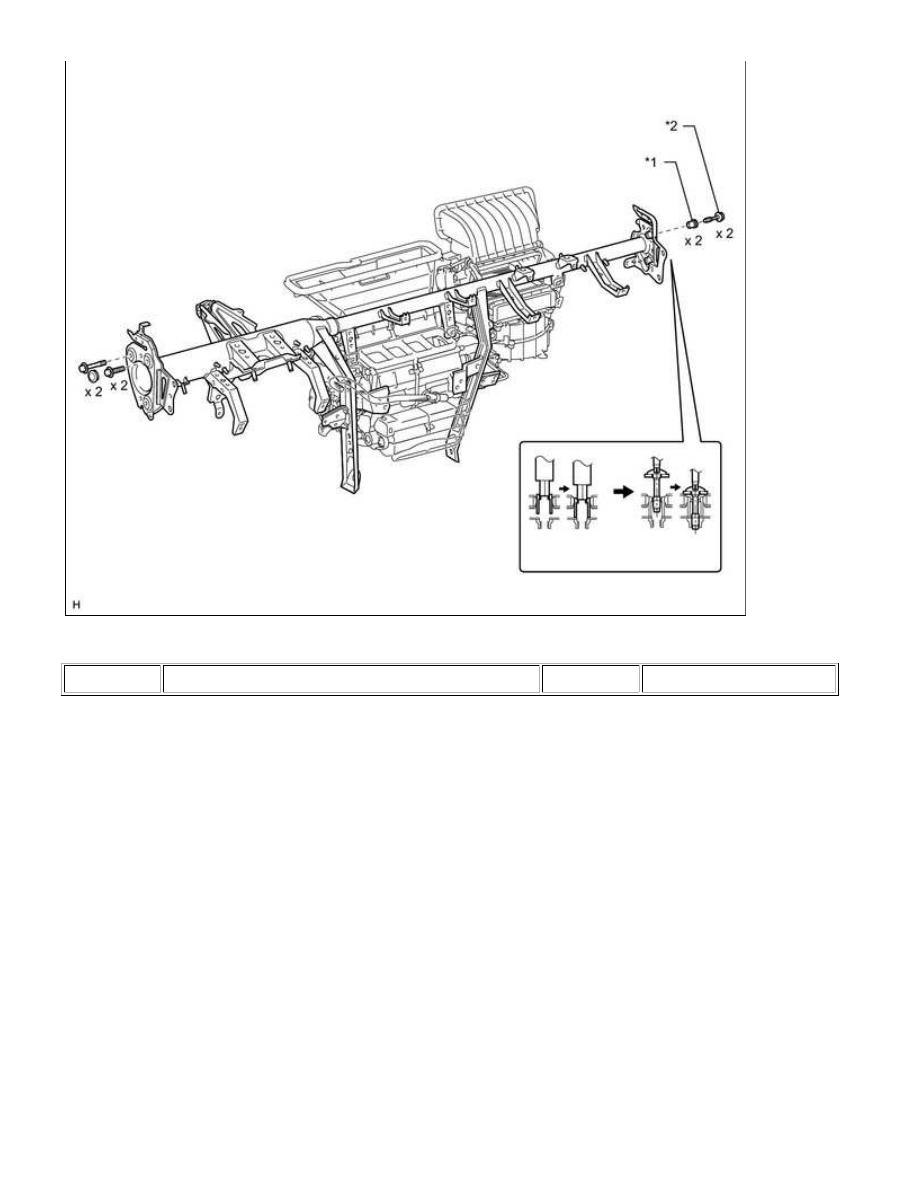

4. INSTALL INSTRUMENT PANEL REINFORCEMENT ASSEMBLY

(a) Install the instrument panel reinforcement assembly.

AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; ...

Text in Illustration

*1

''TORX'' Bolt

*2

Collar

(1) Temporarily install the instrument panel reinforcement assembly.

(2) for Passenger Side:

Using a 12 mm hexagon wrench, install the 2 collars.

(3) for Passenger Side:

Using a T40 "TORX" socket, install the 2 "TORX" bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

(4) for Driver Side:

Install the 3 bolts and 2 caps.

(b) Attach the clamps and connectors to connect the wire harness.

(c) Install the 11 bolts and 4 nuts.

AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; ...
