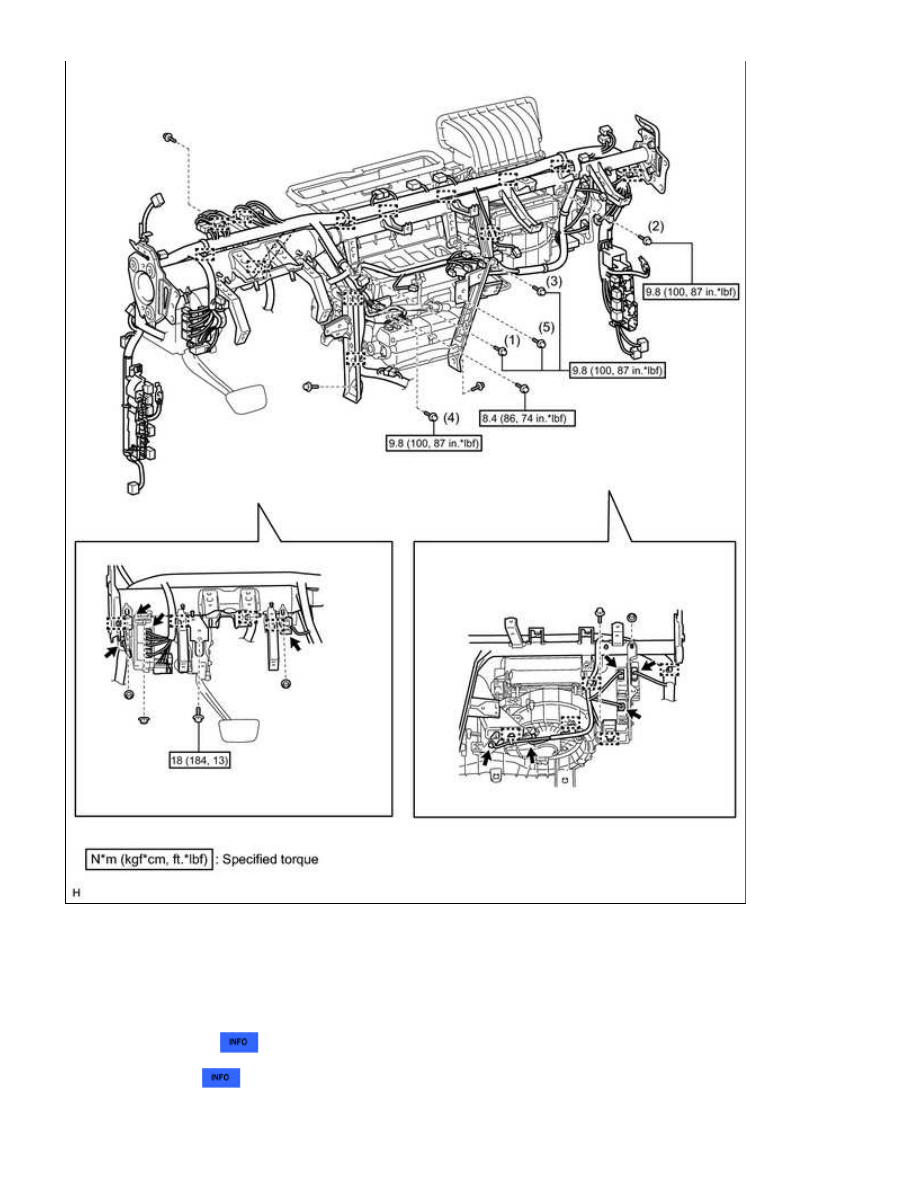

HINT:

Tighten the bolt in the order shown in the illustration to install the instrument panel reinforcement assembly

to the air conditioning unit.

5. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

6. INSTALL STEERING COLUMN ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; ...

7. INSTALL FRONT WIPER MOTOR AND BRACKET

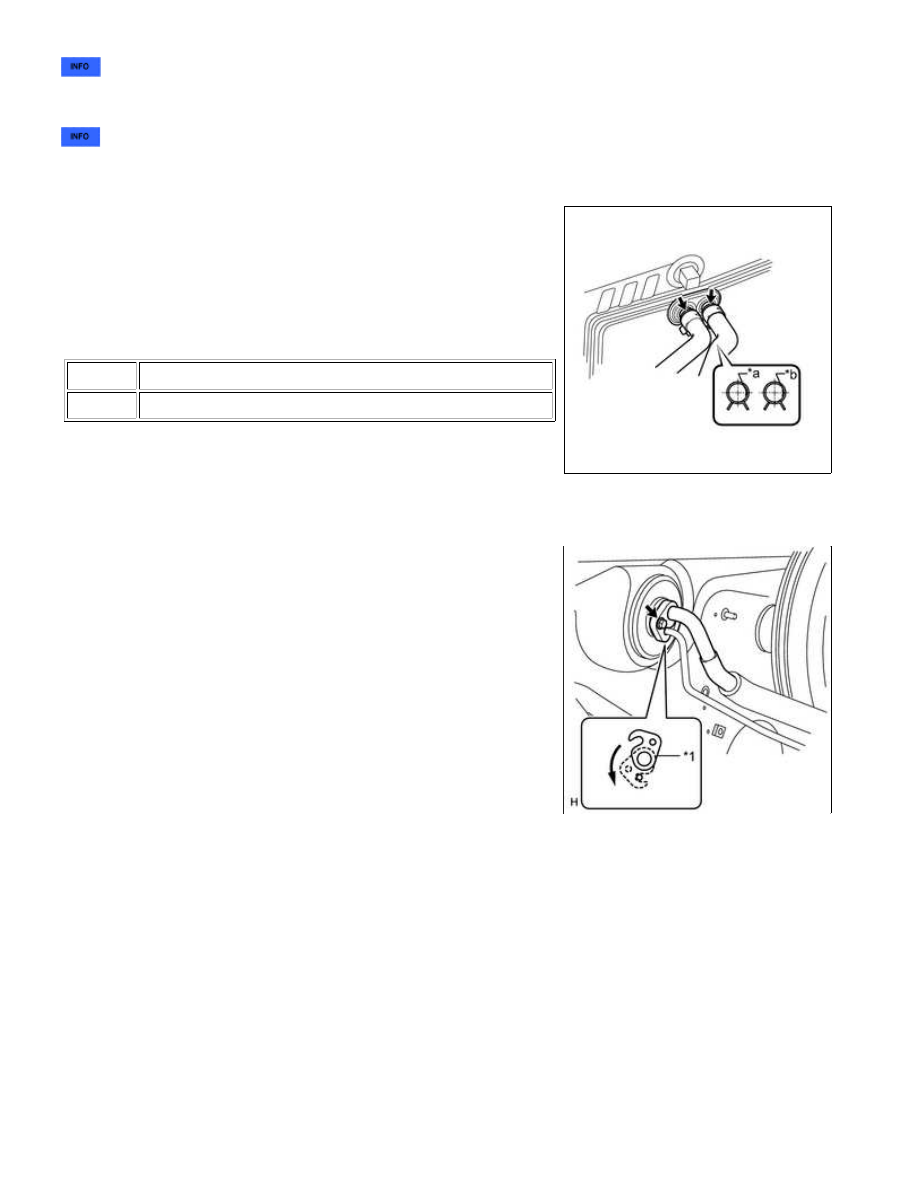

8. CONNECT INLET HEATER WATER HOSE AND OUTLET HEATER WATER HOSE

(a) Connect the inlet heater water hose and outlet heater water hose

with the paint mark facing right and attach the clip shown in the

illustration.

Text in Illustration

*a

Paint Mark (Yellow)

*b

Paint Mark (White)

9. CONNECT SUCTION PIPE SUB-ASSEMBLY AND AIR CONDITIONER TUBE ASSEMBLY

(a) Remove the attached vinyl tape from the tubes.

Compressor oil:

ND-OIL 8 or equivalent

(c) Install the 2 O-rings to the suction pipe sub-assembly and air conditioner tube assembly.

(d) Connect the suction pipe sub-assembly and air conditioner tube assembly.

HINT:

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; ...

Text in Illustration

*1

Plate

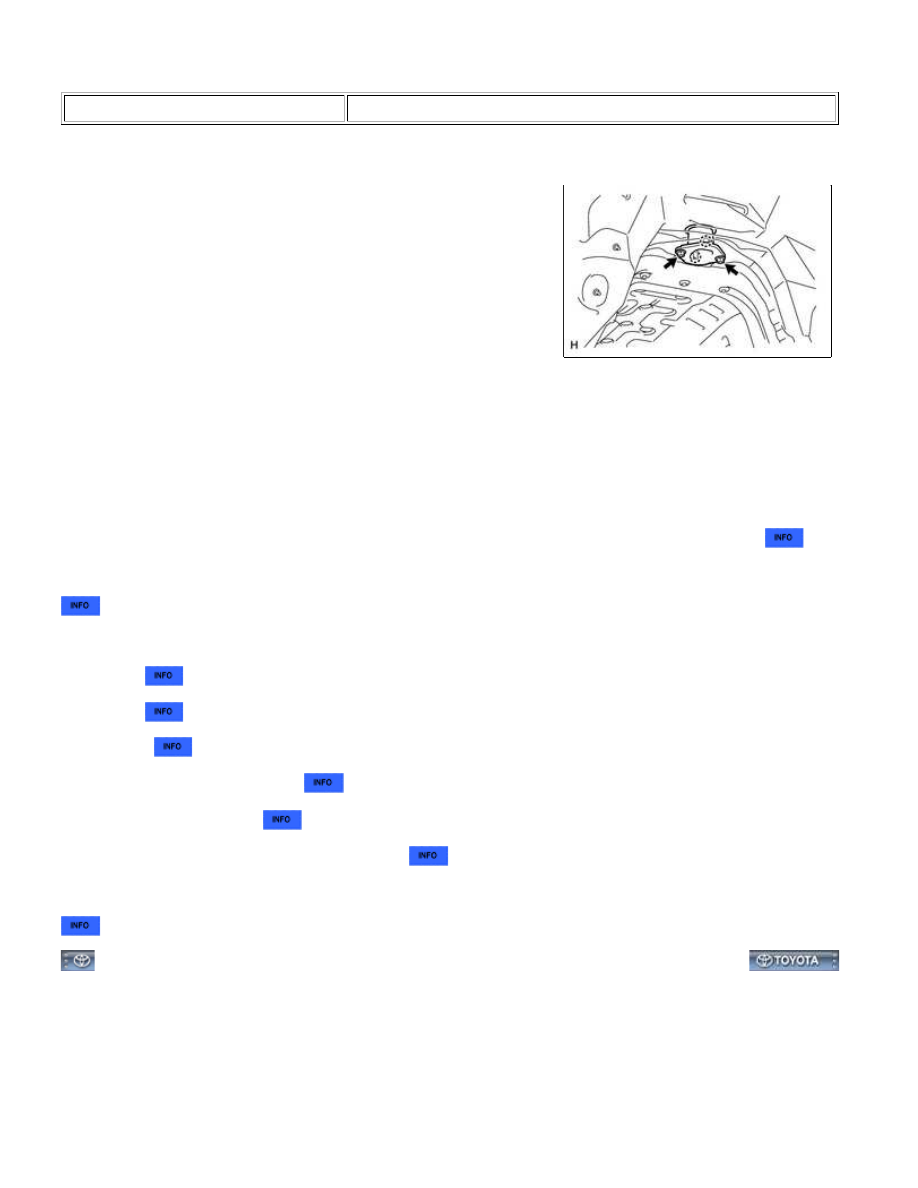

10. INSTALL NO. 2 COOLER COVER

(a) Attach the 2 claws to install the No. 2 cooler cover.

(b) Install the 2 nuts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

11. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

12. CHECK SRS WARNING LIGHT

13. ADD ENGINE COOLANT

for 1UR-FE:

for 3UR-FE:

for 3UR-FBE:

14. CHARGE REFRIGERANT

15. WARM UP ENGINE

16. CHECK FOR ENGINE COOLANT LEAK

17. CHECK FOR REFRIGERANT GAS LEAK

AIR CONDITIONING: AIR CONDITIONING UNIT: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VYJ02FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

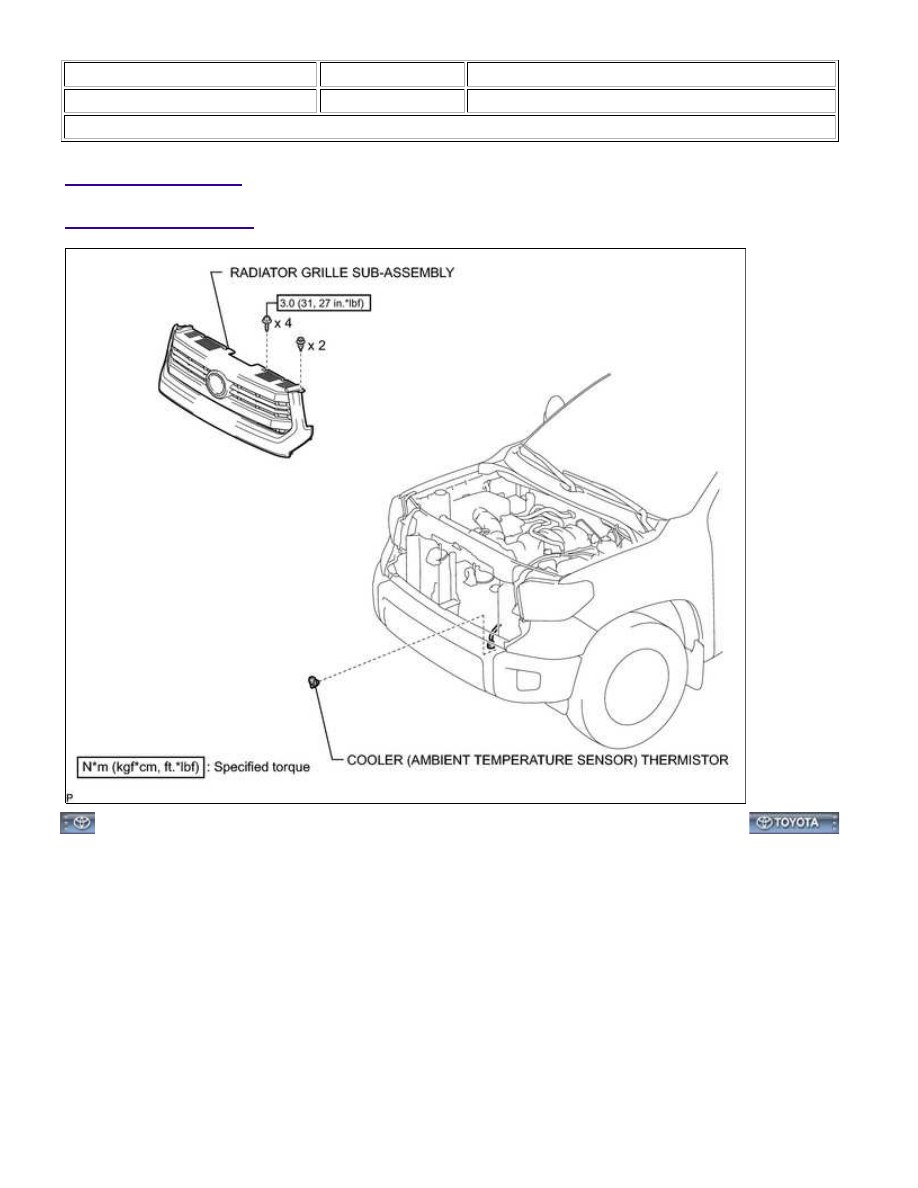

Title: AIR CONDITIONING: AMBIENT TEMPERATURE SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

AIR CONDITIONING: AMBIENT TEMPERATURE SENSOR: COMP...
