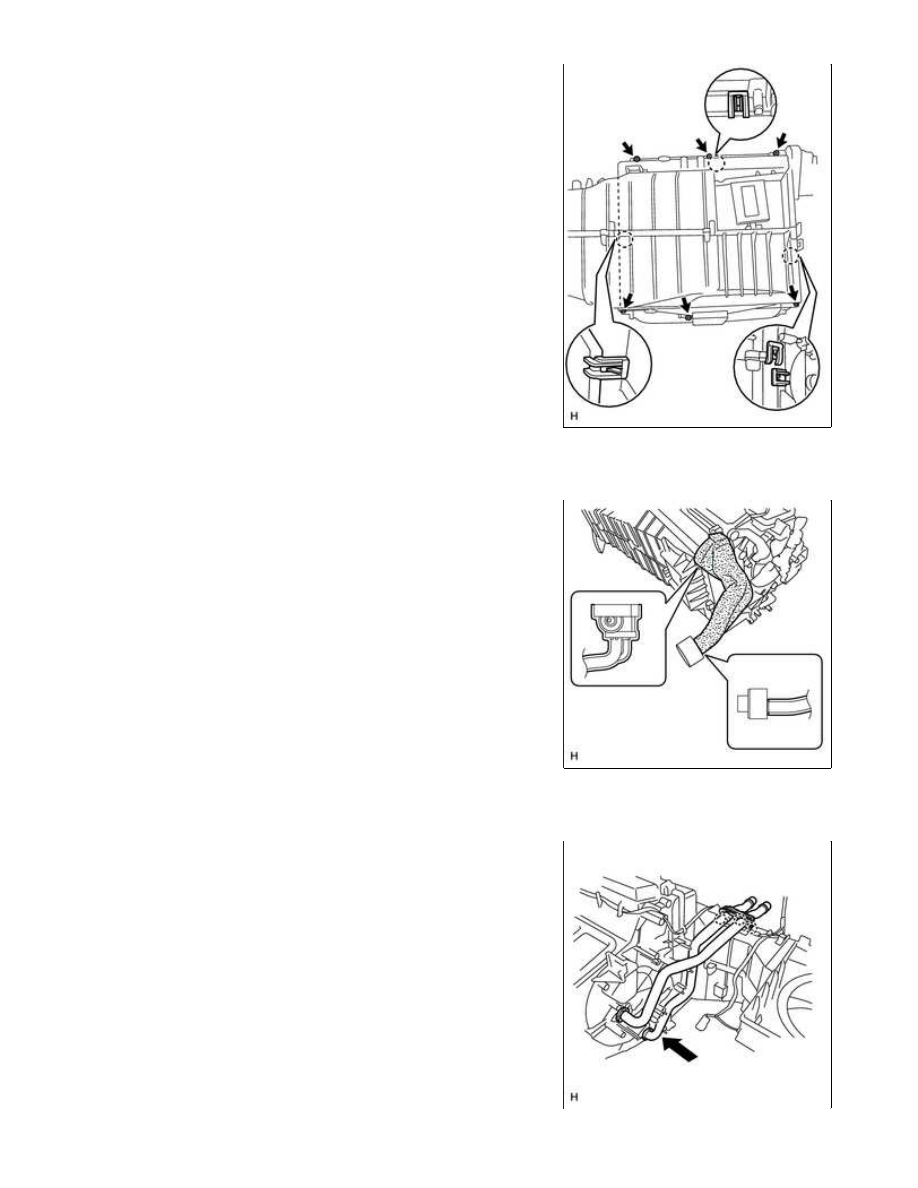

(b) Install the blower case (back side).

(c) Install the 6 screws and attach the 3 claws.

(d) Install the No. 2 cooling unit packing and No. 1 cooling unit

packing as shown in the illustration.

4. INSTALL HEATER RADIATOR UNIT SUB-ASSEMBLY

(a) Install the heater radiator unit sub-assembly.

AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 20...

(b) Attach the 3 claws to install the heater clamp.

(c) Install the plate with the 3 screws.

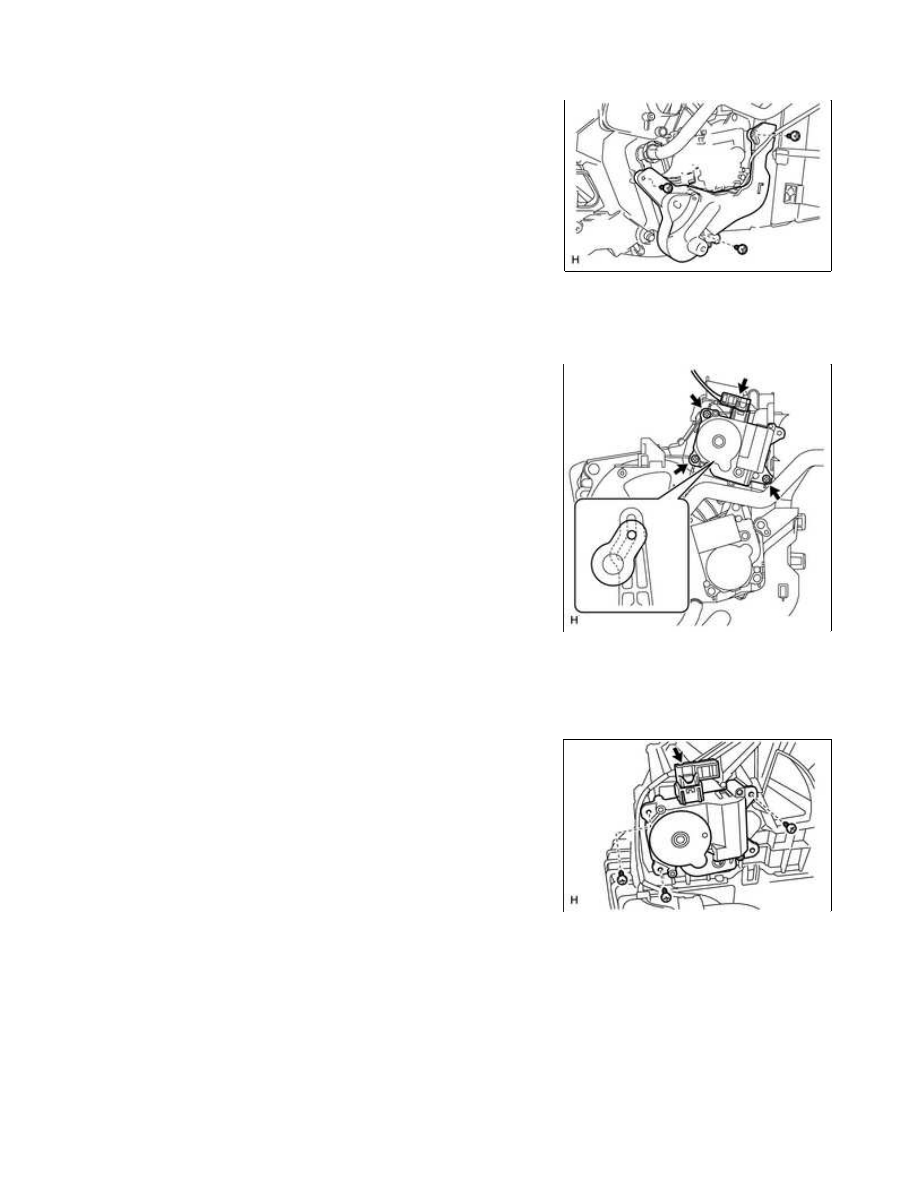

5. INSTALL COOLING UNIT DAMPER SERVO SUB-ASSEMBLY (for Automatic Air

Conditioning System)

(a) Install the cooling unit damper servo sub-assembly with the 3

screws as shown in the illustration.

(b) Connect the connector.

6. INSTALL BLOWER DAMPER SERVO SUB-ASSEMBLY

(a) Install the blower damper servo sub-assembly with the 3 screws.

(b) Connect the connector.

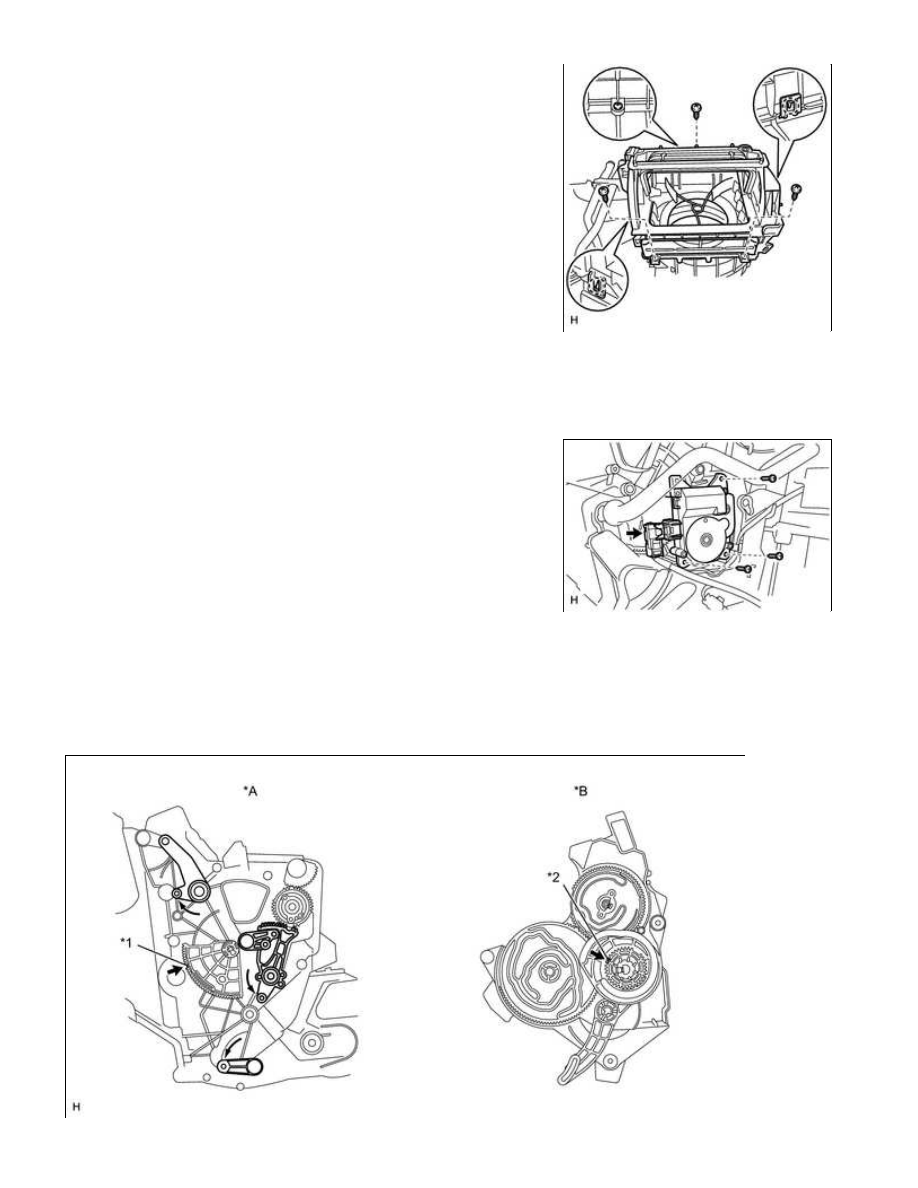

7. INSTALL BLOWER UPPER CASE SUB-ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 20...

(a) Attach the 2 claws to install the blower upper case sub-assembly.

(b) Install the 3 screws.

8. INSTALL DAMPER SERVO SUB-ASSEMBLY (for Automatic Air Conditioning System)

(a) Install the damper servo sub-assembly with the 3 screws.

(b) Connect the connector.

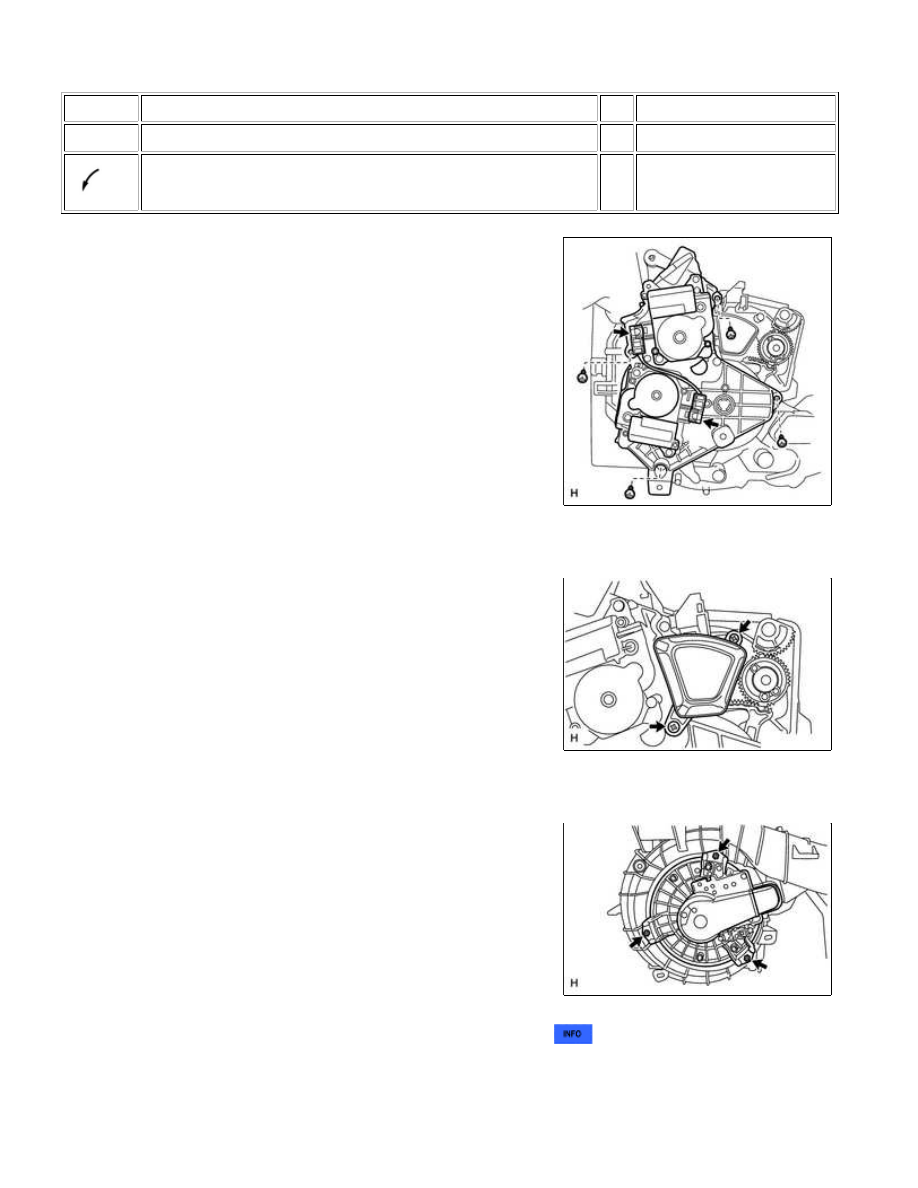

9. INSTALL NO. 1 DAMPER SERVO SUB-ASSEMBLY

AIR CONDITIONING: AIR CONDITIONING UNIT: REASSEMBLY; 20...

Text in Illustration

*A

Air Conditioning Unit Side

*B

Damper Servo Side

*1

Cutout

*2

Tooth

-

(b) Install the 4 screws and connect the 2 connectors.

10. INSTALL AIR DUCT

(a) Install the air duct with the 2 screws.

11. INSTALL BLOWER WITH FAN MOTOR SUB-ASSEMBLY

(a) Install the blower with fan motor sub-assembly with the 3

screws.

12. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY

13. INSTALL NO. 3 AIR DUCT SUB-ASSEMBLY
